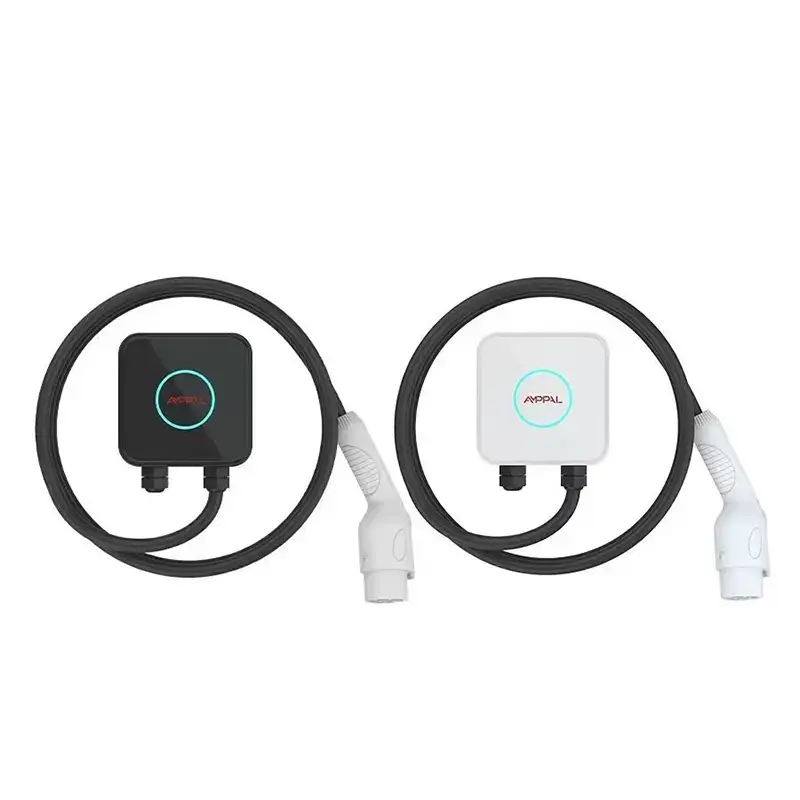

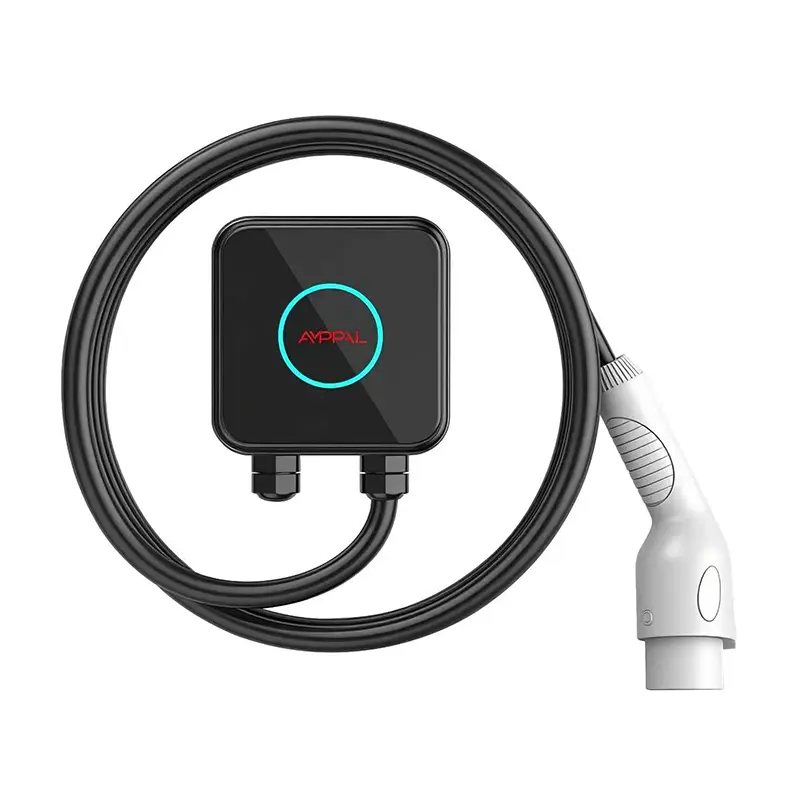

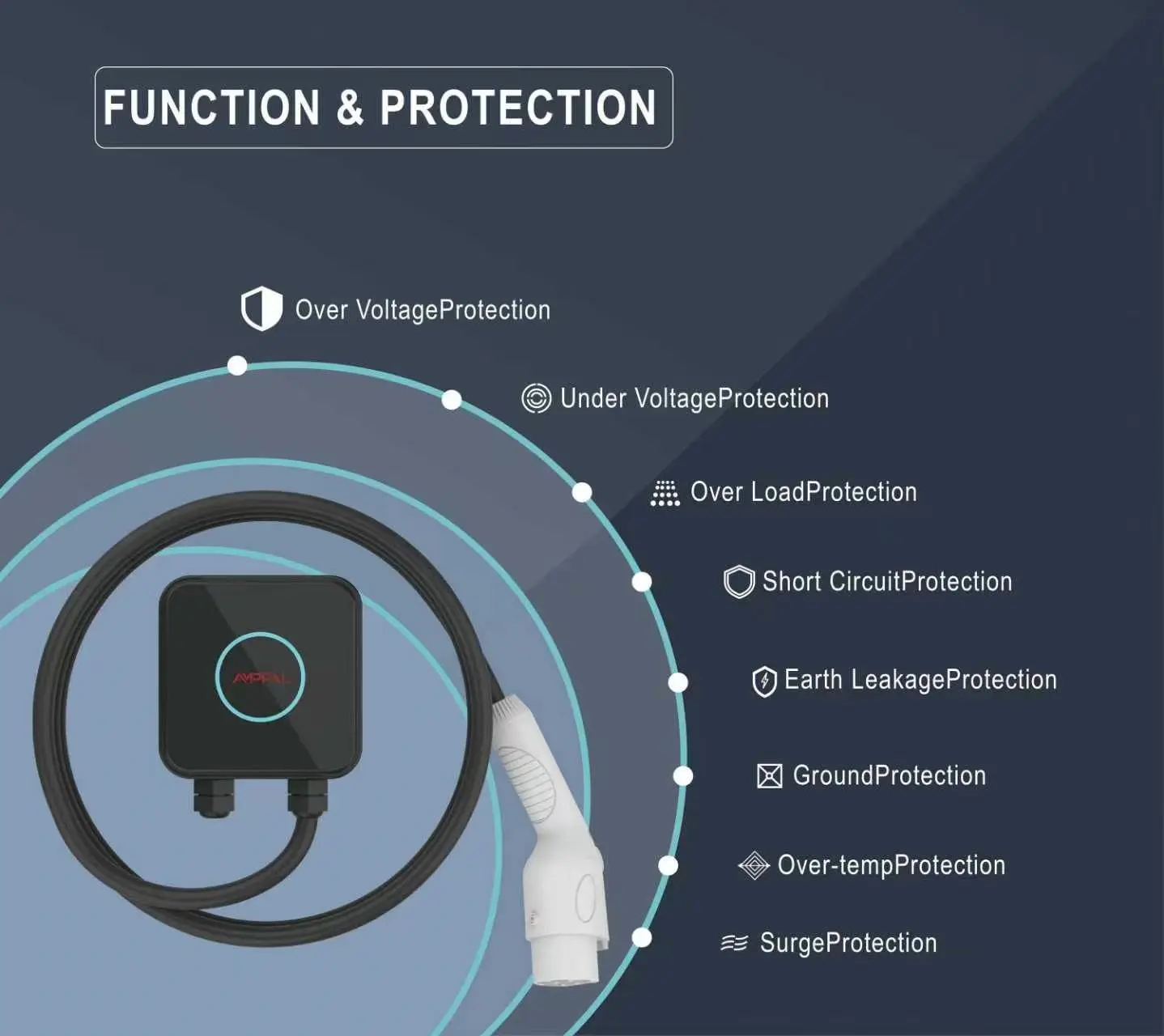

가정 및 사무실 충전용 3.5kW 소형 Wallbox AC EV 충전기

가정 및 사무실 충전을 위한 3.5kW Compact Wallbox AC EV 충전기의 크기는 책보다 작은 150x150x65mm에 불과합니다. 풀사이즈 충전기가 맞지 않는 좁은 주차 공간, 오래된 아파트, 지하 계단통을 위해 제작되었습니다. IP54 열가소성 하우징, CE 및 IEC 61851-1:2017 인증. 중국 공장에서 직접 판매하며 2년 보증이 제공됩니다.

문의 보내기

제품 설명

이 충전기의 용도(그리고 누구를 위한 것인지)

150 x 150 x 65mm 크기의 상자는 대략 두꺼운 하드커버 소설이나 가정용 라우터 크기입니다. 이것이 AMPPAL 3.5kW Compact의 전체 본체입니다. 내부의 모든 구성 요소, 안전 릴레이 및 제어 보드입니다.

시중에서 판매되는 대부분의 월 박스는 이 용량의 3~5배입니다. 비좁은 지하실 공간, 온수기 옆 또는 0.5m 너비의 벽에 있는 차이에 따라 충전기를 설치할 수 있는지 여부가 결정됩니다.

우리는 좁은 콘도 주차장, 전기실이 없는 오래된 아파트 건물, 계단참, 공유 안뜰 벽 등 모두가 무시하는 공간을 위해 이 유닛을 만들었습니다. 벽의 여유 폭이 150mm라면 이 충전기를 위한 공간이 있습니다.

극도의 컴팩트함이 설치를 변화시키는 이유

작은 크기는 스타일링 요령이 아닙니다. 이는 네 가지 방식으로 EV 충전기 설치의 물리적 수학을 변경합니다.

첫째, 장착 높이입니다. 65mm 깊이의 장치는 벽에서 덜 돌출되므로 통행을 막지 않고 통로에 놓일 수 있습니다. 지하 계단 옆에는 120mm 깊이의 상자가 통로로 튀어나옵니다.

둘째, 기존 인클로저 내부에 적합합니다. 이탈리아와 폴란드의 계약업체는 기존 금속 분배 캐비닛 내부에 Compact를 장착하여 새로운 석조 공사 없이 날씨와 파괴 행위로부터 장치를 보호했습니다.

셋째, 케이블 라우팅입니다. 케이블은 벽에 가깝게 들어가고 나오므로 표면 도관이 깨끗해 보이고 벽 플러그 2개만 필요합니다.

넷째, 무게. 약 1kg의 이 장치는 4개의 나사로 석고보드나 벽돌에 고정됩니다. 스터드를 찾거나 콘크리트에 구멍을 뚫을 필요가 없습니다.

이렇게 작은 충전기 안에 무엇이 들어있나요?

가정 및 사무실 충전용 3.5kW Compact Wallbox AC EV 충전기는 IEC 61851-1:2017에 따른 모드 3 충전 스테이션입니다. AC를 DC로 변환하지 않습니다. 해당 작업은 자동차에 남아 있습니다. 이것이 하는 일은 파일럿 신호, 릴레이 제어, 접지 연속성 확인, 충전 완료 또는 오류 발생 시 자동 정지 등 안전한 핸드셰이크를 관리하는 것입니다.

변압기나 DC 전력단이 없기 때문에 인클로저 크기가 극적으로 줄어듭니다. 3.5kW의 열 부하는 보통입니다. 하우징은 UL94 V-0(난연성) 등급의 열가소성 쉘이며 팬 없이 케이스 표면을 통해 열이 방출됩니다.

IP54는 장치가 어떤 방향에서든 먼지와 물이 튀는 것을 방지한다는 것을 의미합니다. 침수는 아니지만 비, 응결 및 호스다운 청소가 쉽게 통과됩니다. 제어 보드는 표준으로 컨포멀 코팅되어 있으며 이 가격에서는 흔하지 않으므로 습한 해안 차고에서도 견딜 수 있습니다.

기술 사양

매개변수	사양
모델	AF-AC-3.5-B-A-O-1-SA
정격 출력	3.5kW
입력 전압	220VAC ±20%
정격전류	16A
빈도	50/60Hz
치수	150×150×65mm
하우징 재질	열가소성, UL94 V-0
보호등급	IP54
작동 온도	-20°C ~ +50°C
인증	CE, IEC 61851-1:2017
보증	2년 표준

이 150mm 충전기가 속하는 곳(및 속하지 않는 곳)

현실적인 사용 사례는 구체적이며 이를 명확하게 나열합니다.

1) 아파트 지하의 좁은 전용 공간, 특히 2.2m 통로에 벽이 없는 오래된 유럽 및 동남아시아 건물의 경우 더욱 그렇습니다.

2) 16A 단상 전원을 사용하는 두 번째 주택 및 별장.

3) 집주인이 최소한의 설치 공간과 이동식 장치를 원하는 임대 주차 공간.

4) 보일러, 연수기 또는 도구 캐비닛과 공유되는 차고 벽.

5) 전체 크기 장비를 투입하기 전에 저렴한 파일럿 설치를 실행하는 차량 창고.

적합하지 않은 곳: 22kW 3상 자동차, 3상 전원만 사용할 수 있는 현장(이 장치는 단상 220VAC만 해당) 또는 더 빠른 주간 충전이 꼭 필요한 진입로.

Compact가 열, 먼지 및 물을 처리하는 방법

세 가지 엔지니어링 선택으로 소규모 작업이 야외에서 인접하게 이루어집니다.

열: 3.5kW에서 총 손실 손실은 최대 부하 시 40W 미만으로 유지됩니다. 케이스는 방열판 역할도 합니다. 골이 있는 내부 표면은 열을 외부 표면으로 전달하며, 부하 테스트에서는 주변 온도 35C에서 표면 온도가 55C 미만인 것으로 나타났습니다.

먼지와 물: IP54 등급은 에폭시 포팅이 아닌 케이블 외피를 고정하는 개스킷 전면 커버와 케이블 글랜드에서 나옵니다. 이를 통해 장치를 서비스 가능하게 유지합니다. 기술자는 공장 도구 없이 장치를 열고, 릴레이를 교체하고, 닫을 수 있습니다.

인증 및 품질 보증

AC 모드 3 충전 장비의 관리 표준인 IEC 61851-1:2017에 따라 CE 마크가 표시되고 테스트되었습니다.

하우징 재질은 UL94 V-0 가연성 등급을 준수합니다. 케이스는 화염을 지속하지 않으므로 공유 지하실에서 실제로 고려해야 할 사항입니다.

모든 장치는 접지 연속성, 500V DC의 절연 저항, 1.5kV의 절연 내력 등 100% 전기 안전 테스트를 통과했습니다.

샘플 장치는 당사 실험실에서 96시간 염수 분무 테스트와 500,000사이클 릴레이 내구성 테스트를 거칩니다.

들어오는 검사는 배치 인증서에 대해 접촉기, MCU 및 전류 센서를 확인합니다. 거부율은 로트별로 기록됩니다.

이 공장은 외부 인증 기관의 감사를 받은 AMPPAL 제품군에 대한 CE, TUV, CB 및 UL 인증을 보유하고 있습니다.

충전기 제작 방법(8단계)

Yueqing 공장('전기 제품의 수도'인 저장성)의 생산은 고정된 순서로 진행됩니다.

1) 자동화된 솔더 페이스트 검사를 갖춘 SMT PCB 어셈블리.

2) 컨포멀 코팅이 적용되고 경화됩니다.

3) 릴레이, 센서 및 MCU 보드가 후면 하우징 절반에 장착됩니다.

4) 케이블 글랜드와 5m 케이블이 설치되었으며 토크 제어식입니다.

5) 시뮬레이션된 차량 부하를 사용하여 230V에서 자동 기능 테스트.

6) 100% 고전압 및 접지 연속성 안전 테스트.

7) 육안 검사 및 일련번호 레이저 마킹.

8) 장착 키트와 빠른 시작 카드가 함께 포장되어 있으며 24시간 번인 샘플 검사 후 팔레트에 적재됩니다.

FANUC(상하이) 및 TRUMPF(독일) 파트너와 함께 제공되는 로봇 지원 라인은 대규모 스테이션의 판금을 처리합니다. Compact는 전용 AC 라인에서 실행됩니다. 연간 공장 생산 능력은 백만 대를 초과합니다.

크기 조정 가이드: 3.5kW가 귀하에게 충분합니까?

직설적으로 말하면 3.5kW는 현대 표준에 따르면 느린 충전입니다. 밤새 주차하는 자동차(통근자, 플러그인 하이브리드, 20~40kWh 사용 가능한 배터리를 갖춘 도시 EV)에 적합합니다.

대체 충전 없이 일일 주행 거리가 약 150km를 초과하는 경우 구매하지 마십시오. 이 경우 7kW Compact 또는 11kW/22kW 스테이션이 정직한 권장 사항입니다.

또한 집에 3상 배선이 있고 자동차가 11kW를 수용하는 경우에도 건너뛰십시오. 즉, 월 박스가 병목 현상이 됩니다.

이 장치가 적합한 이유는 좁은 물리적 공간, 업그레이드할 수 없는 16A 단상 회로, 저렴하고 눈에 거슬리지 않는 충전기가 필요한 보조 자산입니다.

일반 소형 충전기 대신 AMPPAL을 선택하는 이유

Zhejiang Anfu New Energy Technology Co., Ltd.(2014년 설립, 국가급 전문 기업)에서 직접 공장을 운영합니다. 무역 회사가 아닌 제조업체와 거래합니다.

표준 리드타임은 영업일 기준 15-20일입니다. 샘플은 항공으로 영업일 기준 3~5일 내에 배송됩니다.

OEM 및 ODM 환영: 로고, 케이블 길이, 플러그 유형(유형 1/유형 2/GB/T) 및 색상 100개 단위.

문서 팩: CE 선언, IEC 61851-1 테스트 보고서, 매뉴얼, 세관 공장 검사 인증서.

UAE, 사우디아라비아, 러시아, 독일, 프랑스, 말레이시아, 태국, 베트남, 멕시코, 브라질 등 40개 이상의 국가에 수출 실적을 보유하고 있습니다. NEOM과 Sime Darby는 참고 파트너입니다.

테스트를 위해 1개 단위의 MOQ; 50 및 500 단위의 볼륨 계층.

포장 및 배송

각 장치는 충전기, 5m 케이블, 장착 키트 및 설명서와 함께 무게가 약 1.6kg인 210 x 210 x 120mm 상자에 담겨 배송됩니다. 상자는 택배 친화적이므로 항공 화물이 저렴합니다. 단일 0.1m3 소포 베이에 40개 단위가 쌓입니다.

해상 화물의 경우 1,200개 단위가 20피트 컨테이너에 24개의 수축 포장 팔레트(각각 50개 상자)로 적재됩니다.

무역 조건: 요청 시 FOB 닝보 또는 상하이, EXW 또는 CIF. 서류 작업에는 상업 송장, 포장 목록, CE 신고서 및 원산지 증명서가 포함됩니다. 우리는 정기적으로 L/C 및 D/P를 처리합니다.

판매 후 지원 및 보증

제조 결함에 대한 2년 표준 보증; 노동 및 반품 배송은 사례별로 합의됩니다.

예비 부품(릴레이, 제어 보드, 케이블)은 영업일 기준 7일 이내에 배송됩니다. 유럽과 중동의 우선 항공.

무료 원격 진단: 결함 LED의 사진이나 비디오를 보내면 엔지니어가 영업일 기준 1일 이내에 답변합니다.

사용자 유지 관리는 간단합니다. 케이블 외피에 절단 부분이 있는지 확인하고 벽 나사를 조이고 일년에 두 번 먼지를 불어냅니다.

독일, 프랑스 및 UAE의 딜러를 위한 연장 보증 및 현장 서비스 계약이 존재합니다.

설치 및 사용 참고사항

잘못된 점: 후면 통풍구를 덮고 나무 벽에 수평으로 장착하는 것입니다. 오른쪽: 30mm의 공기 간격을 두고 통풍구를 깨끗하게 유지합니다. IP54는 공기 흐름을 차단하지 않고 물로부터 보호합니다.

잘못됨: 어댑터를 통해 충전기를 가정용 소켓에 연결합니다. 오른쪽: 접지 연속성 점검이 설계된 대로 작동하도록 전용 16A 차단기(유형 A 또는 B RCD, 30mA)에 배선합니다.

잘못된 점: 충전하는 동안 5m 케이블을 후크에 단단히 감습니다. 오른쪽: 세션 전에 완전히 풀립니다. 부하가 걸린 코일형 케이블은 가열되어 열 차단 장치를 작동시킬 수 있습니다.

잘못됨: 장착이 수평 비에 완전히 노출되었습니다. 오른쪽: 덮개 아래나 주차 대피소에 설치합니다. IP54는 몇 시간 동안 쏟아지는 비를 견디지 않고 물보라를 견뎌냅니다.

잘못된 점: 자동차가 운전하는 바닥에 커넥터를 떨어뜨린 것입니다. 오른쪽: 총을 홀더에 보관하여 핀을 깨끗하고 건조한 상태로 유지하세요.

설치 후 고객이 말하는 내용

바르샤바의 한 부동산 관리자는 지난 가을 1970년대 아파트 지하에 6개 유닛을 설치했습니다. 폭이 150mm이므로 퓨즈 보드와 계단 사이에 충전기를 장착할 수 있습니다. 풀사이즈 스테이션은 그 자리를 차지할 수 없습니다. 그의 메모: 마지막 베이에 고정 케이블이 부족하여 두 번째 배치에는 7m 케이블이 확보되었습니다.

페낭의 자동차 딜러는 Compact를 쇼룸 데모 충전기로 사용합니다. '고객들은 단행본 옆에서 이 책을 보고 즉시 크기를 알아봅니다.'라고 그는 말합니다. 사소한 불만: 어두운 전시실에서 LED 링이 밝아 밤에는 테이프로 붙입니다.

바이에른의 한 캠핑카 소유자는 16A 서킷의 정원 창고에서 플러그인 하이브리드를 충전합니다. 한 시즌 동안 비가 내리고 영하 8도의 서리가 내린 후에는 결함이 전혀 발생하지 않습니다. 그는 2년 보증이 그에게 시도해 볼 용기를 주었다고 인정합니다. 비록 효과는 있었지만 전기 기술자 없이는 하지 말 것을 권합니다.
