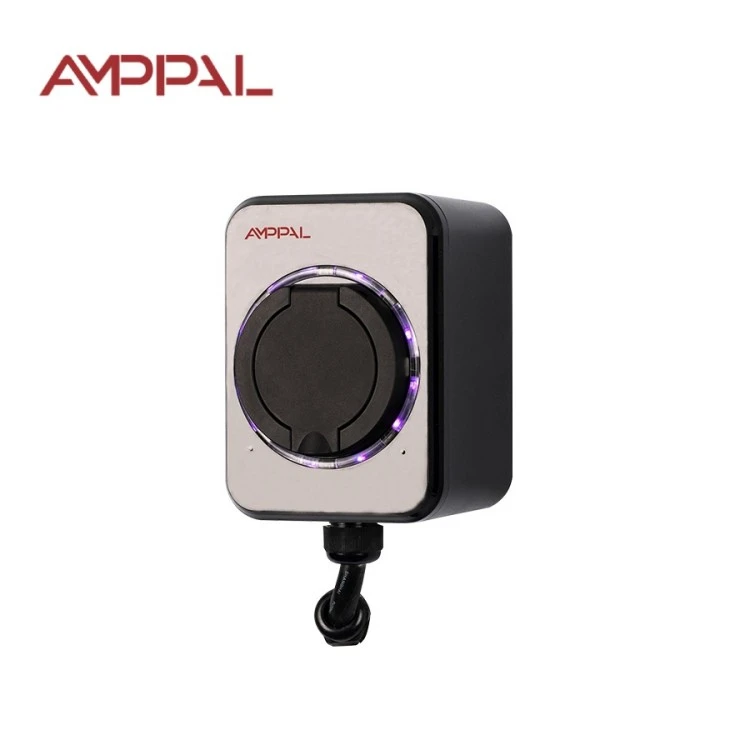

주거용 충전용 3.5kW 표준 벽걸이형 AC EV 충전기

일반 가정용 회로에서 작동하는 주거용 충전용 중국산 3.5kW 표준 벽걸이형 AC EV 충전기를 찾고 계십니까? AMPPAL의 표준 월박스(모델 AF-AC-3.5-B-A-O-1-SE)는 앱이나 네트워크, 화면 오류 없이 16A에서 밤새 소형 배터리 자동차를 충전합니다. UL94 V-0 난연성 하우징, IP54 밀봉 및 CE/IEC 61851-1:2017 인증을 통해 최초 소유자에게 위험이 낮은 선택이 됩니다. 공장 직접 가격, 영업일 기준 15~20일 리드 타임, 2년 보증. 우리 절강 영업팀에 견적을 요청하세요.

문의 보내기

제품 설명

이 충전기는 무엇이며 누구를 위해 만들어졌나요?

수출 시장에서 처음으로 EV를 소유한 대부분의 사람들에게는 더 빠른 충전기가 필요하지 않습니다. 그들은 더 안전한 것이 필요합니다. AMPPAL 표준 3.5kW 월박스(모델 AF-AC-3.5-B-A-O-1-SE)는 네트워크도 없고, 화면도 없고, 밤새 집에서 충전할 수 있는 완벽한 솔루션입니다. 일반 가정용 회로에 연결하면 잠자는 동안 소형 배터리 자동차를 충전하고 작업이 끝나면 멈춥니다.

220VAC의 16A에서 이 장치는 대부분의 국가에서 일반 주거용 소켓 루프가 전달할 수 있는 전력을 정확히 끌어옵니다. 이러한 단일 결정으로 가정용 충전 설치 문제의 가장 일반적인 원인인 새로운 32A 전용 회선을 실행해야 하는 필요성이 제거됩니다. 오래된 배전반이 있는 아파트나 얇은 케이블로 전력을 공급하는 차고의 경우 3.5kW가 유일한 현실적인 옵션인 경우가 많습니다.

아이디어는 의도적입니다. 기능이 적고 오류 지점이 적습니다. 업데이트할 앱도 없고, 클라우드 계정도 없고, 잃어버릴 WiFi 비밀번호도 없습니다. 마운트하고 연결하면 2036년에도 현재와 동일하게 작동합니다.

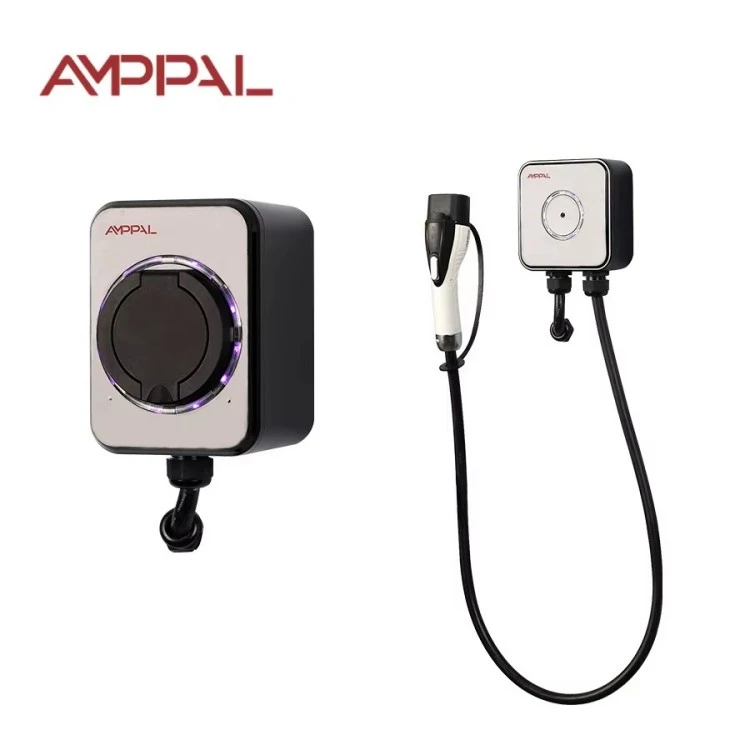

3.5kW Standard Wall-Mounted AC EV Charger for Residential Charging

이 작은 Wallbox가 제대로 작동하는 6가지 사항

표준 16A 회로에서 실행되므로 대부분의 가정에서는 배선을 완전히 바꾸지 않아도 됩니다. 전기 기술자의 업무는 전용 콘센트와 잔류 전류 장치를 추가하는 것으로 축소됩니다.

UL94 V-0 난연성 열가소성 하우징: 플라스틱에 불이 붙으면 10초 이내에 연소가 멈추고 화염 물질이 바닥에 떨어지지 않습니다.

IP54 보호 기능은 커버 박스 없이도 빗물, 먼지, 차고 습기를 막아줍니다.

대부분의 유럽 AC 포인트 참조인 모드 3 파일럿 프로토콜인 IEC 61851-1:2017에 대해 CE 표시 및 테스트를 거쳤습니다.

-20°C ~ +50°C 정격이므로 러시아 겨울에는 난방이 되지 않는 차고, 중동 여름에는 그늘진 벽이 모두 작동합니다.

네트워크 모듈이 없다는 것은 해킹할 것도 없고, 구성할 것도 없으며, 라우터가 죽을 때 작동이 멈추는 것도 의미하지 않습니다.

3.5kW Standard Wall-Mounted AC EV Charger for Residential Charging

기술 사양

매개변수	사양
모델	AF-AC-3.5-B-A-O-1-SE
정격 출력	3.5kW
입력 전압	220VAC ±20%
정격전류	16A
빈도	50/60Hz
치수	180×130×120mm
하우징 재질	열가소성, UL94 V-0
보호등급	IP54
작동 온도	-20°C ~ +50°C
인증	CE, IEC 61851-1:2017
보증	2년 표준

이 충전기가 맞는 곳

소유자가 월간 구독 없이 아침 식사로 차를 가득 채우고 싶어하는 단독 주택입니다.

어쨌든 온보드 충전기가 16A 이상을 거의 수용하지 않는 소형 배터리 EV 및 플러그인 하이브리드(10-25kWh).

집주인이 저렴하고 변조 방지된 충전 지점과 미터기를 통한 청구서를 제공하는 임대 아파트입니다.

별장과 시골집은 한 달에 며칠씩 사용했는데 7kW 라인이 돈을 낭비하게 될 것입니다.

소형 밴 차량이 하룻밤 동안 창고에 주차되어 운전자가 잠을 자는 동안 8~10시간을 충전합니다.

3.5kW Standard Wall-Mounted AC EV Charger for Residential Charging

충전 세션이 진행되는 단계별 방법

충전은 IEC 61851-1 모드-3 핸드셰이크를 따릅니다. 플러그를 연결하면 Wallbox는 제어선을 통해 1kHz 파일럿 신호를 보냅니다. 자동차는 듀티 사이클을 변경하여 응답하고 양측은 전류에 동의합니다. 차가 준비되지 않은 경우 상자는 기다리기만 하면 됩니다. 스파크도 발생하지 않고 추측도 필요하지 않습니다.

자동차가 16A를 수용하면 배터리 관리 시스템이 점점 줄어들도록 요청할 때까지 상자는 해당 전류를 유지합니다. 장치는 루프를 지속적으로 감시하고, 누출이 감지되면 통합된 잔류 전류 보호 기능이 세션을 트립합니다. 차량이 꽉 찼다고 보고하면 상자가 0으로 떨어지고 지시등 시퀀스가 종료됩니다.

내부에는 미터나 청구 논리가 없습니다. 전기는 주전자처럼 가정용 계량기를 통해 흐르며, 공과금 청구서에는 비용이 표시됩니다. 이것이 Standard 제품군의 핵심입니다. 충전기가 벽 속으로 사라지는 것입니다.

CE, IEC 61851-1 및 난연성 질문

장식용이 아닌 V-0 등급을 획득했습니다. 하우징 화합물은 수직 연소 챔버에서 테스트되었으며 화염 방울 없이 10초 이내에 자체 소화되어야 합니다.

IEC 61851-1:2017 적합성은 모든 생산 배치에서 검증된 제어 파일럿 기능, 과전류 동작 및 비상 정지 응답을 포괄합니다.

CE 마킹은 감사 대상인 테스트 보고서 및 구성 요소 선언을 포함하여 Zhejiang 공장에 보관된 전체 기술 파일을 기반으로 합니다.

IP54는 그림에서 가정되지 않은 교정된 물 분사 테스트와 먼지 챔버를 통해 검증되었습니다.

배송 전에 커넥터 및 밀봉 문제를 파악하기 위해 샘플 장치에서 -20°C ~ +50°C 사이의 온도 순환이 실행됩니다.

모든 장치는 라인 끝에서 Hipot(절연 강도) 테스트를 받습니다. 테스트 기록은 일련번호와 함께 저장됩니다.

AMPPAL 공장 내부의 8단계

저장(Zhejiang) 캠퍼스에서 생산이 진행되어 2024년에 100만 개 이상의 충전 장치를 출하했습니다. FANUC 로봇 셀과 TRUMPF 레이저 절단이 금속 브래킷 부품을 처리합니다.

1. V-0 등급 열가소성 수지가 하우징 쉘에 사출 성형됩니다.

2. 제어 보드는 SMT 라인에 장착되고 리플로우 납땜됩니다.

3. 각 보드는 프로그래밍되었으며 파일럿 신호 출력은 참조 차량 시뮬레이터에 대해 측정되었습니다.

4. 전원부, 접촉기, 제어보드는 베이스에 조립되어 있습니다.

5. 하우징은 IP54 개스킷과 토크 점검 나사로 밀봉되어 있습니다.

6. 내전압 테스트는 절연 무결성을 확인하기 위해 고전압을 적용합니다.

7. 초기 고장을 노출시키기 위해 장치를 45°C의 번인 챔버에 몇 시간 동안 담가두었습니다.

8. 최종 검사, CE 라벨 적용 및 상자 포장이 QC 스탬프보다 우선합니다.

3.5kW가 귀하에게 적합한가요? 아니면 그렇지 않습니까?

집에 밤에 최소 6시간 동안 주차하고, 배터리 용량이 약 40kWh 미만이고, 배전반이 오래되었거나 이미 혼잡한 경우 이 충전기를 선택하세요. 16A 부하는 배선과 그리드, 신경에 부담을 주지 않습니다. 잘못될 가능성이 거의 없습니다.

이제 정직한 부분입니다. 하루에 150km를 운전하고 주간 충전이 필요한 경우, 자동차의 온보드 충전기가 7kW를 수용하고 패널에 여유 용량이 있는 경우 또는 앱 제어, 청구 또는 다중 사용자 액세스를 원하는 경우에는 잘못된 제품입니다. 자동차가 먹을 수 있는 것보다 더 큰 숫자를 구입하면 케이블의 열만 구매하게 됩니다.

구매하기 전에 자동차 설명서에서 온보드 충전기 등급을 확인하세요. 충전기를 마케팅 시트가 아닌 자동차와 회로에 맞추세요. 네트워킹이 필요하다는 것을 이미 알고 있다면 이 제품군을 건너뛰고 OCPP 스테이션을 살펴보세요.

3.5kW Standard Wall-Mounted AC EV Charger for Residential Charging

AMPPAL과 No-Name Box에서 구매하기

리드타임은 주문 확인 후 영업일 기준 15~20일이며, 일괄 생산은 배송일 전후로 예정되어 있습니다.

MOQ는 사례별로 논의됩니다. 새로운 유통업체의 경우 테스트를 위한 소규모 첫 주문이 일반적입니다.

로고, 색상, 라벨, 설명서 언어 등 OEM 요청은 일상적입니다.

인증 문서(CE 선언, IEC 61851-1 테스트 보고서)가 배송과 함께 제공됩니다.

이 공장은 260명 이상의 직원을 보유하고 있으며 40개 이상의 국가에 수출하는 국가 수준의 전문적이고 혁신적인 '작은 거인' 기업입니다.

포장, 팔레타이징 및 배송

각 충전기는 장착 템플릿, 나사 및 인쇄된 설명서를 포함하여 약 31 × 21 × 19cm 크기의 폼 패딩 상자에 담겨 배송되며 총 중량은 약 2.8kg입니다. 샘플을 항공으로 운송하는 경우 작은 설치 공간이 중요합니다.

상자는 해상 화물용 팔레트에 묶여 있습니다. 20피트 컨테이너는 약 1,000개, 40HQ는 약 2,100개를 차지하므로 단위당 컨테이너 비용은 낮게 유지됩니다.

EXW, FOB Ningbo 또는 CIF 견적을 내고 상업 송장, 포장 목록, 원산지 증명서 및 CE 문서와 함께 배송합니다. 바다, 항공, 택배 모두 가능합니다.

배송 후 보증 및 지원

2년 표준 보증에는 제조 결함에 대한 충전 기능 및 내부 구성 요소가 포함됩니다.

보증 케이스의 경우 우선 예비 부품이 영업일 기준 3~5일 이내에 배송됩니다.

RMA는 간단합니다. 결함에 대한 사진이나 비디오, 진단, 교체 또는 수리 결정이 나옵니다.

연간 검사를 권장합니다. 통풍구의 먼지를 제거하고, 케이블 외피를 확인하고, 벽면 브래킷에 다시 토크를 가해 보세요.

영어를 구사하는 애프터 서비스 엔지니어가 영업일 기준 1일 이내에 답변을 드리며, 전체 Standard 제품군에 대한 예비품을 보유하고 있습니다.

틀린 것과 옳은 것: 중요한 일상 습관

잘못된 점: 충전기를 주전자에 전원을 공급하는 공유 소켓에 연결하는 것입니다. 오른쪽: 30mA 유형 A 잔류 전류 장치가 있는 전용 16A 회로.

잘못된 점: 닳거나 꼬인 케이블을 사용하여 충전하고 최선을 다하는 것입니다. 오른쪽: 매달 케이블과 플러그를 육안으로 빠르게 점검합니다.

잘못된 점: IP54이기 때문에 비가 내리는 곳에 상자를 장착합니다. 오른쪽: 처마 밑이나 차고에 장착하여 등급을 라이프스타일이 아닌 백스톱으로 취급합니다.

잘못된 점: 충전하는 동안 케이블을 후크에 단단히 감습니다. 오른쪽: 케이블을 똑바로 배치하여 시원함을 유지합니다.

잘못된 점: 세션 후 타는 냄새나 따뜻한 플러그를 무시하는 것입니다. 오른쪽: 플러그를 뽑고, 사용을 중지하고, 일련번호로 지원팀에 전화하세요.

세 가지 시장의 소유자 피드백

나이로비의 보다보다 차량 소유자는 밤새 전기 오토바이를 충전하기 위해 2025년 초에 4대를 구입했습니다. 그 상자는 9개월 동안 한 번도 고장난 적이 없습니다. 그의 유일한 불만은 상태 표시등이 없다는 것입니다. 그는 자전거 화면에서 충전 상태를 확인합니다.

멕시코 몬테레이의 한 엔지니어가 자신의 차고에서 28kWh 배터리를 장착한 소형 EV를 운전하고 있습니다. 그는 설치에 패널 업그레이드가 필요하지 않다는 점을 좋아합니다. 그는 벽 브래킷이 고정되어 있어서 차고 사이를 이동할 때 두 번째 구멍을 뚫어야 한다고 투덜댔습니다.

크로아티아 스플리트에 사는 은퇴자는 한 달에 2~3일 동안 자신의 별장에서 플러그인 하이브리드를 충전합니다. 그의 피드백: 충전기 자체는 눈에 보이지 않습니다. 그것은 바로 그가 원했던 것입니다. 하지만 그는 설명서가 40페이지가 아닌 한 페이지의 빠른 시작 페이지였으면 좋았을 것입니다.
