대규모 프로젝트를 위한 공장 통합형 스토리지: 유틸리티 규모의 컨테이너형 배터리 에너지 저장 시스템 이해

1. 컨테이너 기반 저장 프로젝트를 위해 트럭에 무엇이 도착합니까?

기존의 메가와트시 저장 프로젝트는 대부분의 조립 작업을 현장에서 수행합니다. 배터리 팩은 팔레트로 배송되고, 랙 구조는 로컬로 설치되며, 대량의 현장 케이블이 라우팅 및 연결되며, 현장 설치 중에 발생하는 배선 오류를 해결하는 데 시운전 일정의 대부분이 소비됩니다.유틸리티 규모의 컨테이너형 배터리 에너지 저장 시스템이 일반적인 프로젝트 순서를 반대로 합니다.

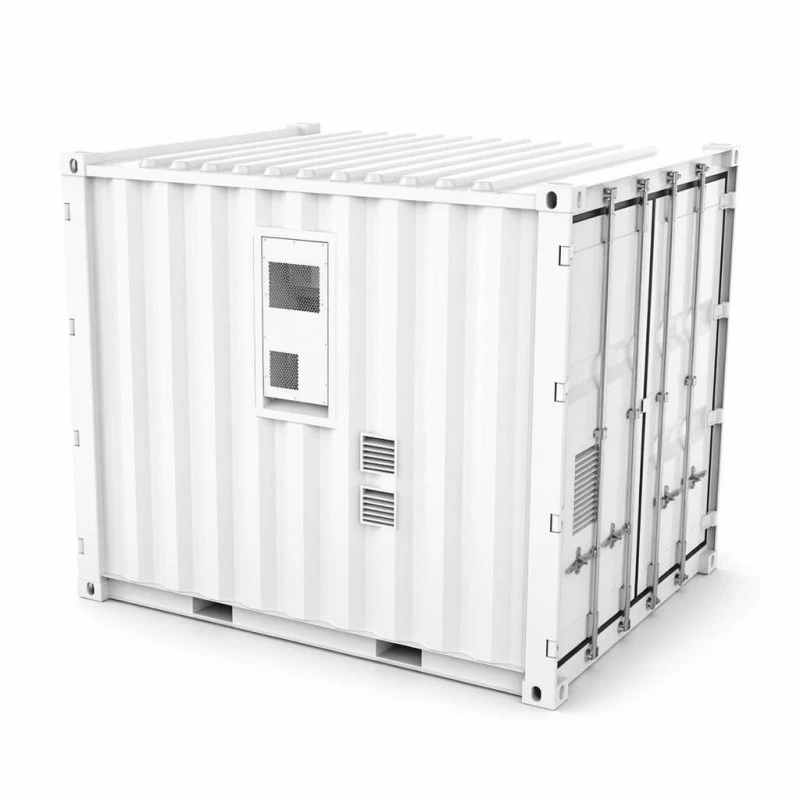

배터리 팩 전체 세트, 공냉식 열 순환 하드웨어, 이중 화재 진압 어셈블리 및 전체 모니터링 케이블링이 Yueqing에 위치한 공장 시설 내에 완전히 통합되어 있습니다. 모든 하위 시스템은 3048*2438*2591mm 인클로저 내부에 배송되기 전에 결합된 시스템 수준 테스트를 거칩니다. 프로젝트 현장으로 배송되면 현장 직원은 준비된 콘크리트 패드 위에 컨테이너를 배치하고 DC 하단 입구 케이블을 현장 PCS 및 EMS 하드웨어 쪽으로 연결한 다음 시운전 활동을 진행합니다. 조립 및 시스템 검증을 공장 작업 흐름으로 전환함으로써 이러한 중요한 작업은 더 이상 프로젝트의 주요 경로 타임라인을 차지하지 않으며, 이는 개별 랙 기반 스토리지 시스템 대신 컨테이너 스타일 솔루션을 선택하기 위한 핵심 가치 제안을 나타냅니다.

2. 두 가지 용량 변형 개요 및 핵심 기술 매개변수

동일한 물리적 컨테이너 공간은 1060kWh와 1215kWh라는 두 가지 에너지 용량 구성을 지원합니다. 프로젝트 토목 공학, 콘크리트 패드 사양 및 크레인 리프팅 계획은 어떤 변형을 선택하더라도 변경되지 않고 유지되므로 건설 전 현장 준비 작업이 단순화됩니다. 문자열 아키텍처는 구성마다 다릅니다. 48개 배터리 팩은 1060kWh(공칭 844.8VDC)에 대해 4P264S 토폴로지를 구현하고, 55개 팩은 1215kWh(공칭 774.4VDC)를 제공하는 5P242S 토폴로지를 구현합니다. 두 변형 모두 대부분의 주류 대규모 PCS 하드웨어 플랫폼과 호환되는 널리 수용되는 680-950VDC 작동 창 내에서 출력을 유지합니다.

표준 충전 및 방전 전류는 0.5C 속도로 작동하는 두 버전 모두 200A로 DC 측 출력을 일반적인 프로젝트 버스 아키텍처 요구 사항에 맞게 조정합니다. 최대 시스템 수준 효율성은 배터리 전용 지표가 아닌 보조 전력 소비를 포함하여 1회 완전 충전 방전 주기에 걸쳐 측정한 결과 88%에 이릅니다. 사이클 수명 성능은 최소 80%의 에너지 용량을 유지하면서 0.5C 및 섭씨 25도 주변 조건에서 8000사이클을 초과하며, 작동 주변 온도 범위는 컨테이너의 내부 에어컨 열 관리와 일치하는 0°C~+50°C 사이입니다.

3. 컨테이너화된 유틸리티 규모 스토리지의 대상 배포 사이트

다양한 실제 애플리케이션 시나리오는 사전 통합된 메가와트 규모의 배터리 스토리지를 활용합니다. 저녁 2~4시간 동안 부하 피크가 발생하는 산업 단지에서는 스토리지 자산을 활용하여 사용 시간 요금 체계에 따라 소비 패턴을 바꿀 수 있습니다. 디젤 발전기에 의존하는 현장의 경우 1060kWh 변형은 복잡한 연료 공급 물류 없이 일반적인 정전 기간 동안 적당한 산업 부하를 유지할 수 있습니다.

태양광 발전소 및 풍력 시설을 포함한 재생 에너지 현장에서는 이러한 컨테이너를 배치하여 생산량을 안정화하고 그렇지 않으면 축소될 발전량을 포착합니다. 배전망 운영자는 제한된 운영 기간 동안 피더 피크 감소를 구현하여 비용이 많이 드는 변전소 하드웨어 업그레이드를 연기할 수 있습니다. 원격 광산 위치와 섬 기반 프로젝트는 또 다른 주요 적합성을 나타냅니다. 특수 목적으로 구축된 현장 배터리실은 종종 비현실적인 것으로 판명되므로 공장에서 검증된 컨테이너 배송이 가장 신뢰할 수 있는 배포 경로가 됩니다. 이러한 대규모 사용 사례에 대한 스토리지 하드웨어를 평가할 때,유틸리티 규모의 컨테이너형 배터리 에너지 저장 시스템광범위한 현장 시스템 조립이 필요 없이 즉시 배포 가능한 옵션을 제공합니다.

4. 조립식 스토리지 프로젝트를 온라인으로 전환하는 워크플로

프로젝트 실행은 토목 공사 준비부터 시작됩니다. 계약업체는 9,500~10,500kg의 점하중을 처리하고, 컨테이너 위치를 향해 연결되는 케이블 트렌치를 설치하고, 에어컨 열 차단 기능을 위한 충분한 여유 공간을 유지하도록 설계된 평평한 콘크리트 패드를 건설합니다.

리프팅 작업은 코너 캐스팅을 포함한 표준 컨테이너 하드웨어에 의존합니다. 프로젝트 팀은 표준 스프레더 바 리깅 하드웨어를 임대하므로 맞춤 제작된 리프팅 장비에 대한 요구 사항이 제거됩니다. 단일 크레인 배치 작업으로 전체 장치를 준비된 기초 위에 배치합니다.

시운전은 배치 후 세 가지 단계에 걸쳐 진행됩니다. 기술자는 현장에서 제공되는 PCS 하드웨어에 연결하는 하단 입구 케이블 글랜드를 통해 DC 측 배선을 완료합니다. 다음 단계에서는 옵션인 4G 원격 액세스 기능과 함께 CAN, 이더넷 및 RS485를 사용할 수 있는 컨테이너 내부 모니터링 하드웨어와 프로젝트 수준 EMS 플랫폼 간의 통신 핸드셰이크를 설정합니다. 최종 승인 활동에는 보호 계전기 기능 테스트, 0.5CP 충전 방전 사이클링 검증 및 SOC 보고 정확성 검증이 포함됩니다. 적절하게 완료된 토목 준비를 통해 현장 기반 커미셔닝 활동은 일반적으로 컨테이너 배치 후 영업일 기준 2~3일이 소요됩니다.

5. 내장된 안전 아키텍처 및 인증 문서

이중 독립 화재 진압제는 안전 설계의 핵심 요소를 형성합니다. 에어로졸 시스템은 개별 팩 인클로저 내에서 작동하며 퍼플루오로헥사논 제제는 전체 용기 내부에 넘칩니다. 이 이중 에이전트 전략은 다양한 물리적 규모에서 발생하는 열 이벤트를 해결하며, 이는 대형 배터리 저장 장치 설치에 대한 보험 사양 내에서 점점 더 요구되는 구성입니다.

하단 입구 DC 케이블이 포함된 IP54 등급 컨테이너 인클로저는 현장에서 비와 먼지에 대한 노출을 방지하여 전기 침투 지점을 로우 프로파일로 잘 보호합니다. 개별 배터리 팩에는 CE 및 RoHS 준수 문서가 포함되어 있습니다. 전체 시스템 배송에는 국제 운송, 통관 및 프로젝트 보험 요구 사항에 필수적인 UN38.3 및 MSDS 서류가 포함됩니다.

지능형 변조 공냉식 에어컨 하드웨어는 단순한 온오프 사이클링 제어를 사용하는 대신 배터리 팩 어셈블리를 좁은 온도 작동 대역 내에서 유지합니다. 작동 사양은 0°C ~ +50°C의 주변 조건, 비응결 습도 0-95%RH, 최대 고도 2000미터를 정의하며 이 고도 임계값보다 높은 성능은 필수로 감소합니다. 완성된 모든 컨테이너는 외부 배송을 위해 컨테이너 도어를 밀봉하기 전에 공장 내부에서 수집된 팩 수준 로깅 데이터를 사용하여 전체 규모 0.5CP 충방전 주기를 거칩니다.

6. Yueqing 생산 공장 내부의 8단계 제조 워크플로우

7. 컨테이너 규모의 스토리지에 대한 중요한 크기 조정 현실 점검

프로젝트 팀은 더 높은 에너지 용량 옵션을 자동으로 선택하는 대신 실제 파견 요구 사항에 따라 변형 구성을 선택해야 합니다. 1060kWh와 1215kWh는 물리적 컨테이너 크기를 공유하지만 공칭 버스 전압은 크게 다릅니다. 엔지니어링 팀은 구매 주문을 확정하기 전에 대상 PCS 하드웨어가 선택한 장치의 전압 작동 창을 완벽하게 지원하는지 확인해야 합니다.

공냉식 열 시스템은 명확한 환경 경계를 가지고 있습니다. 일반 주변 온도가 +50°C를 초과하는 현장이나 에어컨 하드웨어가 최대 부하 하에서 지속적으로 작동하는 열대 지역에서는 수냉식 스토리지 대안을 사용하여 탁월한 셀 온도 안정성을 달성할 수 있습니다. 프로젝트 견적에는 배포 후 하드웨어 제공만 진행하는 것이 아니라 환경적 적합성에 관한 솔직한 지침이 포함됩니다.

컨테이너 형식 하드웨어는 총 스토리지 요구 사항이 약 500kWh 미만인 경우 경제적으로 적합하지 않습니다. 캐비닛 규모의 스토리지 제품은 더 적은 용량 요구 사항을 위한 운송, 크레인 작업 및 현장 설치 활동 비용을 절감하며 이러한 프로젝트 규모를 해결하기 위한 대체 제품 라인이 존재합니다.

8. 리프팅, 배송 및 관세 고려 사항

단위 중량은 9500kg(1060kWh)과 10500kg(1215kWh)입니다. 운송은 운송 여정의 양쪽 끝에서 크레인 장비와 짝을 이루는 평판 트럭을 활용합니다. 지게차 하드웨어는 이러한 질량에 대한 정격 하중이 부족합니다. 트럭이 목적지 건물에 도착하기 전에 장비 계획 및 현장 크레인 접근을 정의해야 합니다.

배터리 어셈블리는 사전 충전되어 있으므로 이러한 컨테이너는 UN3480 위험물로 분류되어 배송됩니다. 제조 팀은 완전한 UN38.3 테스트 보고서, MSDS 문서 및 위험물 포장 신고서를 제공합니다. 프로젝트 기획자는 표준 일반 화물 운송과 비교하여 출발지 항구 예약 리드 타임을 약 1주일 정도 추가로 예산을 책정해야 합니다.

사용 가능한 상업 조건에는 요청 시 CIF 옵션이 포함된 FOB 닝보 또는 상하이가 포함됩니다. 각 컨테이너는 40피트 하이큐브 컨테이너 슬롯 하나에 해당하는 공간을 차지합니다. 국내 육로 운송에는 폭이 약 3미터이고 무게가 10톤을 초과하는 장치에 대한 경로 허가가 필요합니다.

9. 보증, 용량 유지 관리 및 현장 서비스 지원

5년 종합 보증은 팩, 에어컨 어셈블리, 화재 진압 하드웨어 및 모니터링 시스템에 걸쳐 하나의 완전한 제공 시스템으로 적용됩니다. 용량 성능은 문서화된 0.5C 사이클링 프로필에서 작동하는 최소 80% 정격 에너지 보존을 보장하며, 공장 승인 테스트 기준 로그를 참조하는 성능 저하 추적을 제공합니다.

배터리 팩은 현장 교체 유지 관리 작업 흐름을 지원합니다. 성능이 저하된 개별 팩은 전체 컨테이너를 분해하거나 배터리 스트링의 나머지 부분을 오프라인으로 전환하지 않고도 몇 시간 내에 교체할 ​​수 있습니다. CAN/이더넷/RS485 및 선택적 4G 연결을 통한 원격 모니터링 액세스를 통해 서비스 팀은 팩 수준 운영 데이터 세트를 검색할 수 있으므로 운영자가 성능 영향을 관찰하기 전에 용량 드리프트를 조기에 식별할 수 있습니다.

권장되는 연간 서비스 활동에는 공기 필터 청소, 소화제 압력 검증, 터미널 토크 재검증 및 용량 성능 테스트 실행이 포함됩니다. 예비 팩 하드웨어는 요구 사항에 따라 영업일 기준 5~7일 이내에 배송됩니다.

10. 프로젝트 일정을 지연시키는 일반적인 현장 준비 실수

11. 글로벌 메가와트시 배포에 대한 실제 현장 노트

우즈베키스탄 타슈켄트에서 운영되는 한 부동산 개발 기업은 주야 요금 차이를 활용하는 상업 단지를 지원하기 위해 2024년 후반에 1060kWh 장치를 배치했습니다. 프로젝트 엔지니어들은 크레인이 평판 운송에서 컨테이너 장치를 들어올린 지 불과 9일 만에 수익 창출 작업이 시작되었다고 보고했습니다. 물리적 설치 작업은 빠르게 진행되었습니다. 대부분의 시간 투자는 RS485 기반 EMS 매개변수 매핑 구성 작업에 사용되었습니다.

마다가스카르 안타나나리보의 태양광 프로젝트 개발자는 기존 PV 농장 자산과 함께 1,215kWh 컨테이너 변형을 결합했습니다. 현장 피드백에서는 지역의 고온 섬 기후 운영 환경에서 냉각 시스템 작업량이 증가한다는 점을 강조했습니다. 프로젝트 팀은 후속 장치 주문을 하기 전에 공식적인 높은 주변 온도 경감 문서를 요청했습니다.

카자흐스탄 알마티에 본사를 둔 광산 계약업체 직원은 처리 공장 인프라에 백업 전력을 제공하는 컨테이너 저장 장치를 배포했습니다. 현장 전기 감독자는 단일 리프트 컨테이너 배치 작업 흐름을 칭찬했지만, 하단 입구 글랜드 위치로 인해 케이블 트렌치 경로가 원래 예상보다 4미터 더 연장되었기 때문에 공장에서 장착된 통신 케이블 테일 길이를 조정해야 한다고 지적했습니다.

이러한 및 기타 대규모 에너지 저장 배포의 경우,AMPPAL여러 국제 시장에 서비스를 제공하는 공장에서 제작된 컨테이너 형식 스토리지 하드웨어를 공급합니다.

12. 자주 묻는 질문
