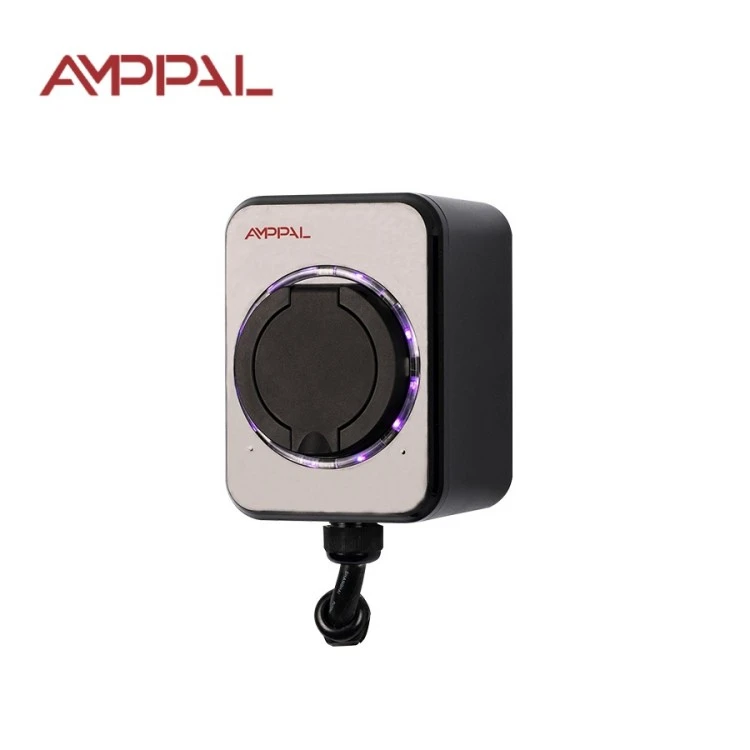

가정 및 직장용 7kW 표준 벽걸이형 AC EV 충전기

가정과 직장을 위한 7kW 표준 벽걸이형 AC EV 충전기는 자동차가 실제로 사용할 수 있을 때만 가치를 발휘합니다. AMPPAL의 표준 월박스(모델 AF-AC-07-B-A-O-1-SE)는 전용 회로에서 필요한 6.6~7.2kW 온보드 충전기로 전체 32A를 제공하며, 비피크 요금으로 15,000km 동안 연간 약 180달러를 실행합니다. CE 인증, IEC 61851-1:2017 테스트, IP54, 2년 보증, 영업일 기준 15~20일 리드 타임. 가격표는 AMPPAL에 문의하세요.

문의 보내기

제품 설명

7kW Wallbox가 실제로 전기 요금을 절감하는 역할

가정용 EV 구매자가 저지르는 가장 큰 실수는 자동차가 사용할 수 없는 충전 전력에 대한 비용을 지불하는 것입니다. 가정 및 직장용 7kW 표준 벽걸이형 AC EV 충전기는 자동차의 온보드 충전기가 32A를 수용하는 경우에만 그 가격의 가치가 있습니다. 6.6kW 또는 7.2kW 온보드 장치가 있는 대부분의 최신 EV는 32A를 수용합니다. AMPPAL 표준(모델 AF-AC-07-B-A-O-1-SE)은 정확한 일치를 위해 제작되었습니다.

속도는 습관보다 중요하지 않습니다. 7kW에서 40kWh 배터리는 약 6시간 만에 재충전되며, 이는 전력량이 적은 밤에도 딱 맞습니다. 매일 밤 충전하면 자동차가 매일 가득 차서 출발합니다. 충전 곡선은 침대 옆 탁자 위의 전화기만큼 눈에 띄지 않게 됩니다.

이것은 화면도 없고 앱도 없는 월박스로 설계되었습니다. 자동차 대시보드에는 충전 상태가 표시됩니다. 박스의 임무는 단순히 주거용 전용 회로에서 수년간 안전하게 반복적으로 32A를 전달하는 것입니다.

7kW Standard Wall-Mounted AC EV Charger for Home & Workplace

월별 명세서에 표시되는 5가지 이점

40kWh 배터리를 사용하면 비어 있는 상태에서 완전 충전까지 약 6시간이 소요되며 대부분의 지역에서 피크가 아닌 8시간 범위 내에서 편안하게 사용할 수 있습니다.

kWh당 8센트의 비첨두 요금으로 15,000km를 주행하는 데 드는 전기 비용은 약 180달러입니다. 이는 7L/100km 자동차의 휘발유 비용이 약 1,260달러입니다.

32A 전용 회로는 부하를 예측 가능하게 유지하므로 Wallbox는 가전제품과 전류를 공유하지 않으며 밤에 주택 차단기를 작동시키지 않습니다.

IEC 61851-1:2017 파일럿 제어는 플러그인 및 풀아웃 중에 커넥터와 자동차 흡입구가 아크로부터 보호합니다.

구독할 사항이 없습니다. SIM도 없고, 클라우드 요금도 없고, 앱 계정도 없습니다. 충전기는 네트워크에 연결되어 있지 않았기 때문에 네트워크가 사라진 후에도 작동합니다.

기술 사양

매개변수	사양
모델	AF-AC-07-B-A-O-1-SE
정격 출력	7kW
입력 전압	220VAC ±20%
정격전류	32A
빈도	50/60Hz
치수	180×130×120mm
하우징 재질	열가소성, UL94 V-0
보호등급	IP54
작동 온도	-20°C ~ +50°C
인증	CE, IEC 61851-1:2017
보증	2년 표준

7kW 가정용 장치의 일반적인 설치

차고나 간이 차고가 있고 32A 차단기를 위한 배전반 공간이 있는 단독 주택 및 빌라.

하루에 60~120km를 주행하고 오전 6시까지 다시 가득 채워야 하는 일용 통근 가구

자동차 2대 가족은 습관적으로 밤을 번갈아 가며 공유 회로에서 밤새 순차적으로 충전합니다.

소규모 기업: 자체 부지에 주차하는 단일 EV 또는 배달 밴 소유자.

거의 무료로 건설 단계에서 32A 회로가 설치되는 EV용 새 빌드입니다.

7kW Standard Wall-Mounted AC EV Charger for Home & Workplace

벽면 소켓에서 배터리까지: 충전 체인 설명

체인에는 그리드, 패널, 월박스, 자동차 온보드 충전기 등 4개의 링크가 있습니다. Wallbox는 가장 흥미롭지 않은 링크이며 이는 칭찬입니다. 220VAC 단상을 사용하고 제어 파일럿 와이어를 통해 IEC 61851-1 모드-3 신호를 적용하며 자동차 자체 시스템이 정확한 충전 곡선을 결정할 수 있습니다.

32A에서는 열이 진짜 적이므로 접촉기, 배선 및 커넥터의 크기는 24시간 연속 전류에 맞게 조정됩니다. 열가소성 하우징은 열을 발산합니다. 자동차는 배터리가 채워지면 일반적으로 80% 이후에 전류 자체를 테이퍼링합니다.

내부에 계량 두뇌가 없어 유틸리티 계량기가 계산을 수행합니다. 오후 10시 이후에 요금이 인하되면 집에 도착할 때 전원을 연결하고 대기 상태로 기다리도록 하세요. 유휴 상태로 유지하는 데 비용이 들지 않습니다.

인증 및 공장 품질 점검

IEC 61851-1:2017 테스트 보고서가 포함된 기술 파일로 뒷받침되는 CE 마크는 고객 감사를 위해 저장 공장에 보관됩니다.

32A 전류 경로는 열 내구성 테스트를 통해 검증되었습니다. 즉, 열전대가 단자 온도를 관찰하는 동안 몇 시간 동안 연속 부하를 가하는 것입니다.

IP54는 카탈로그 낙관론이 아닌 생산 샘플에 대한 보정된 물 분무 및 먼지 챔버 테스트를 통해 검증되었습니다.

모든 장치는 라인에서 나가기 전에 정격 전압의 1.5배에서 내전압 테스트를 통과합니다.

잔류 전류 조정은 대부분의 국가 규정이 EV 회로에 권장하는 유형인 A형 RCD를 통해 검증됩니다.

일괄 샘플링은 각 배송이 봉인되기 전에 참조 차량 시뮬레이터에 대해 파일럿 신호 핸드셰이크를 다시 실행합니다.

AMPPAL 생산 라인의 8단계

이 노선은 2024년에 100만 개 이상의 충전 장치를 제공한 캠퍼스에서 운영됩니다. FANUC 로봇은 반복적인 조립을 처리하고, TRUMPF 레이저는 마운팅 플레이트를 절단합니다.

1. 입고 검사: 모든 릴레이, 접촉기 및 PCB 배치를 승인된 공급업체 목록과 비교하여 확인합니다.

2. 메인 보드는 SMT 기계로 채워지고 질소 하에서 리플로우 납땜됩니다.

3. 펌웨어가 플래시되고 파일럿 신호 파형이 자동차 시뮬레이터 장비에서 측정됩니다.

4. 32A 릴레이와 접촉기를 조립하고 접촉 저항을 기록합니다.

5. 하우징 절반에는 IP54 개스킷이 장착되어 있고 보정된 토크 드라이버로 닫혀 있습니다.

6. 내전압 및 절연 저항 테스트는 모든 단일 장치에서 실행됩니다.

7. 장치는 전원이 공급되고 스위칭되는 45°C의 번인 챔버에서 몇 시간을 보냅니다.

8. 육안 검사, 라벨 배치 및 상자 포장 과정을 거쳐 QC 스탬프가 찍히게 됩니다.

사이징 가이드: 7kW가 적합할 때, 과잉일 때

먼저 차량의 온보드 충전기 등급을 읽어보세요. 6.6kW 또는 7.2kW라고 표시되면 이 Wallbox가 올바른 파트너입니다. 자동차는 약 6시간 만에 40kWh 충전을 완료합니다. 귀하의 차량이 3.3kW만 수용할 수 있다면 3.5kW 표준 장치를 구매하는 것이 정직한 구매입니다. 7kW 상자는 세션의 절반 동안 유휴 상태로 유지됩니다.

집에서 패널 업그레이드 없이 32A 회로를 호스팅할 수 없는 경우, 하루에 50km 미만으로 운전하고 16A 회선을 사용할 수 있는 경우, 청구, RFID 액세스 제어 또는 원격 모니터링이 필요한 경우 이는 잘못된 제품입니다. 이러한 작업은 이 상자가 아닌 OCPP 네트워크 제품군에 속합니다.

그리고 충전기가 아닌 패널을 먼저 고려하십시오. 해당 지역 규정에 맞는 6mm² 구리 케이블이 포함된 32A 차단기는 Wallbox의 브랜드보다 더 중요합니다. 전기 기술자가 주저하는 경우, 물건을 구입하기 전에 다른 의견을 구하십시오.

구매자가 현지 브랜드 대신 AMPPAL을 선택하는 이유

주문 후 배송까지 영업일 기준 15~20일이 소요되며 반복 유통업체를 위한 생산 슬롯을 보유하고 있습니다.

MOQ는 주문별로 협상됩니다. 많은 신규 파트너는 시장 테스트를 위해 10~20개 단위 시험으로 시작합니다.

OEM 서비스에는 로고, 하우징 색상, 라벨 삽화 및 귀하의 언어로의 수동 번역이 포함됩니다.

공장은 CE, TÜV, UL 및 CB 인증서를 보유하고 고객에게 라인 감사를 요청합니다. 여러 유럽 파트너가 인증을 받았습니다.

실적: 사우디아라비아의 NEOM 그린 수소 프로젝트에 직원 260명 이상, 수출 국가 40개 이상, 수냉식 장치 500개 이상.

주문 상품을 포장하고 배송하는 방법

각 Wallbox는 장착 템플릿, 나사 및 설명서와 함께 약 31 × 21 × 19cm 크기, 총 중량 약 2.8kg의 폼 삽입 상자에 들어 있습니다. 상자는 1.2m 코너 낙하에도 견딜 수 있어 대부분의 항공 화물 취급이 가능합니다.

해상 화물의 경우 상자는 팔레트에 적재되고 스트레치 포장됩니다. 약 1,000개는 20피트 컨테이너에 적합하고 약 2,100개는 40HQ에 적합합니다. 표준 및 OCPP 제품의 혼합 주문은 추가 비용 없이 컨테이너를 공유합니다.

우리는 EXW, FOB Ningbo 또는 CIF를 사용하여 상업 송장, 포장 목록, 원산지 증명서 및 CE 폴더를 사용하여 배송합니다. 샘플은 결제 후 영업일 기준 3일 이내에 택배로 발송됩니다.

2년 보증 및 판매 후 지원

중국 공장에서 2년 동안 충전 기능 및 내부 구성 요소에 대한 보증을 받았습니다.

보증 청구를 위한 예비 부품은 영업일 기준 3~5일 이내에 배송됩니다. 대부분의 수리는 보드 교체 또는 릴레이 교체입니다.

RMA 흐름: 결함에 대한 사진이나 짧은 비디오를 보내면 엔지니어가 영업일 기준 1일 이내에 진단하고 수리 또는 교체에 동의합니다.

유지 관리는 간단합니다. 하우징을 닦고, 1년에 두 번씩 케이블 외피를 확인하고, 첫 달 후에 브래킷을 다시 조이세요.

또한 우리는 200개 이상의 충전소를 직접 운영하므로 지원팀은 대본이 아닌 현장 경험을 바탕으로 답변합니다.

32A 회로에서 피해야 할 일반적인 실수

잘못됨: '아마 괜찮을 것'이기 때문에 공유 16A 소켓에서 충전기를 실행합니다. 오른쪽: 전기 기술자가 검증한 Type A RCD가 있는 전용 32A 회로.

틀림: 3.3kW 자동차가 이 상자에서 더 빨리 충전된다고 가정합니다. 오른쪽: 온보드 충전기를 확인하세요. 자동차는 속도 제한이고, 월박스는 도로입니다.

잘못됨: 충전하는 동안 장치에 케이블을 감습니다. 오른쪽: 시원하게 유지되도록 똑바로 놓으십시오.

잘못된 점: 휘발유나 페인트 희석제를 보관하는 데 사용되는 차고에서 충전하는 것입니다. 오른쪽: 가연성 물질을 미터 거리에 두고 환기를 시키십시오. V-0 하우징은 라이센스가 아닌 최후의 수단입니다.

잘못된 점: 충전기 뒤에 있는 따뜻한 벽면 콘센트를 무시하는 것입니다. 오른쪽: 중지하고 전기 기술자에게 전화하십시오. 종단점의 열은 연결이 느슨하다는 것을 의미합니다.

비용 중심 소유자 피드백

독일 바덴-뷔르템베르크의 한 주택 소유자는 58kWh 가족용 EV에 야간 요금을 부과합니다. 그는 동급 휘발유 탱크의 경우 약 70유로에 비해 완전 충전당 4.1유로를 계산했으며, 그의 유일한 불만은 설명서가 3.5kW와 7kW 변형을 모두 다루고 있다는 점이므로 한때 잘못된 퓨즈 사양을 찾아본 적이 있습니다.

리야드의 한 빌라 소유자는 3.5kW 장치로 시작하여 운전 능력이 향상됨에 따라 1년 후 업그레이드했습니다. 7kW 박스는 우리가 그에게 경고한 대로 차고가 장치의 50°C 한계 근처에 있는 여름에도 약 6.5시간 만에 45kWh 차량을 완성합니다.

이스탄불의 한 수입업자는 컨테이너 부지에서 7kW 표준을 주문하고 이를 예약된 주차 공간이 있는 아파트 소유주에게 판매합니다. 그의 피드백은 14개월 동안 보증 반품이 전혀 없으며 분기마다 EV 2대를 보유한 고객을 위한 트윈 유닛 할인 코드를 요청한다는 것입니다.
