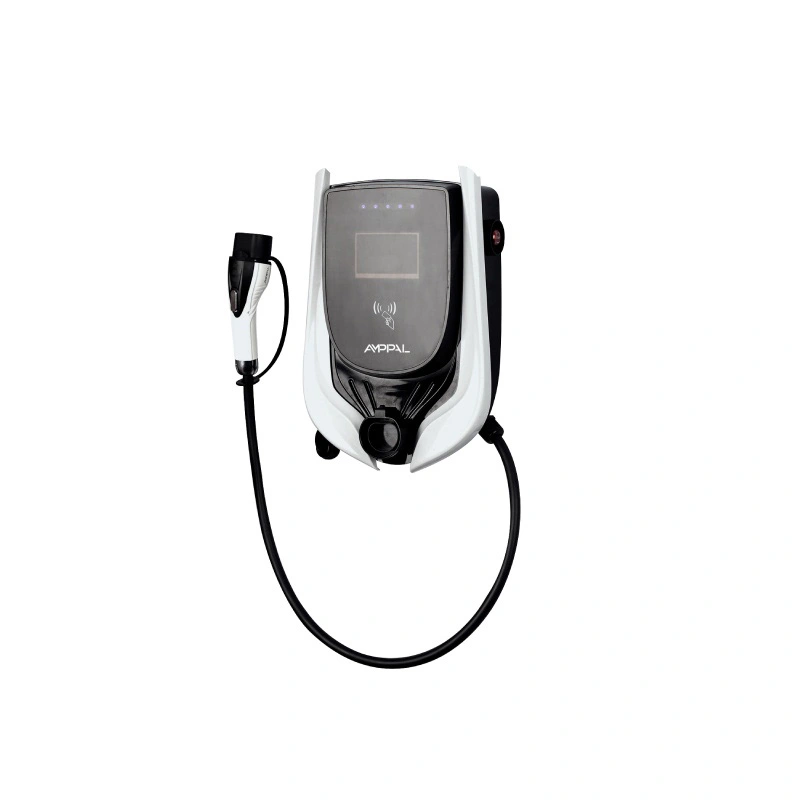

아파트 및 직장용 3.5kW OCPP 스마트 AC EV 충전소

OCPP 스테이션이 일반 월박스에 추가하는 것

누가 비용을 청구했는지 알 수 없는 충전소는 서비스가 아닌 비용 센터입니다. 아파트 및 직장용 AMPPAL 3.5kW OCPP 스마트 AC EV 충전소(모델 AF-AC-3.5-L/B-A-M-4-SD-P)는 한 가지 이유 때문에 존재합니다. 건물, 회사 또는 커뮤니티에서 케이블 위에 서지 않고도 많은 사용자가 충전을 실행할 수 있도록 하기 위한 것입니다.

RFID는 현관문이다. 거주자 또는 직원별로 카드를 발급하면 스테이션은 백엔드 또는 로컬 목록이 인식하는 카드에 대해서만 전원을 공급합니다. 그 뒤에는 충전소를 선택한 충전 관리 시스템에 연결하는 개방형 프로토콜인 OCPP 1.6j가 있어 거래, 요금, 오류 보고서가 하나의 대시보드로 전달됩니다.

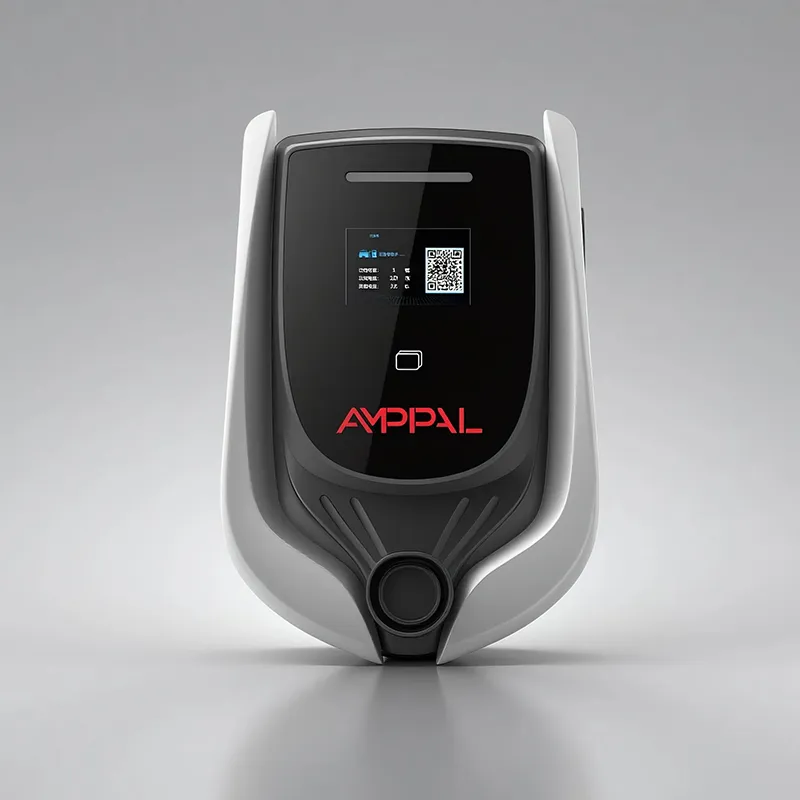

이것은 SIM 슬롯을 얻은 가정용 장치가 아닙니다. 4.3인치 LCD, LED 상태 표시줄, 4개의 연결 옵션을 갖춘 454 × 306 × 147mm 상용 등급 장치로, 공유 주차장에 설치하고 원격으로 관리할 수 있도록 제작되었습니다.

부동산 관리자가 네트워크 스테이션을 선택하는 5가지 이유

사용자별 책임: 모든 세션은 카드 ID, 시작 시간, 종료 시간 및 kWh로 기록되므로 월별 할당 보고서가 자동으로 작성됩니다.

요금 유연성: 백엔드는 주민, 방문객, 직원에 대해 서로 다른 요금을 설정하거나 처음 2시간 동안은 요금을 부과하지 않습니다.

원격 제어: 하드웨어를 건드리지 않고도 분실된 카드를 잠그거나 방송국을 일시 중지하거나 새로운 가격을 제시할 수 있습니다.

공유 주차의 공정성: 누가 먼저 연결했는지에 대해 더 이상 논쟁이 없습니다. 시스템은 모든 것에 타임스탬프를 찍습니다.

미래 보장: OCPP 1.6j를 사용하므로 나중에 하드웨어를 교체하지 않고도 관리 플랫폼을 전환할 수 있습니다.

기술 사양

3.5kW 네트워크 스테이션이 재정적으로 합리적인 곳

10~30명의 거주자가 지하 주차장을 공유하고 각자 자신의 청구서를 원하는 아파트 블록입니다.

직원에게 요금 청구를 혜택으로 제공하고 고용주에게는 비용을 회수하는 사무실 건물입니다.

EV 주차를 광고하고 객실 요금에 요금을 추가하는 소규모 호텔 및 게스트하우스.

관리위원회가 소유주와 방문객의 접근을 통제하기를 원하는 출입 통제 커뮤니티.

몇 대의 밴이 밤새 충전되고 차량 관리자가 밴당 소비 데이터가 필요한 소규모 상업 야드입니다.

스테이션이 오프라인으로 말하고, 요금을 청구하고, 계속 작동하는 방법

카드를 탭하면 스테이션이 백엔드에 승인을 요청합니다. 온라인에서는 1~2초 안에 답변이 돌아옵니다. LCD에 카드 이름이 표시되고 LED 스트립이 파란색으로 변한 다음 커넥터에 전원이 공급됩니다. 세션이 끝나면 스테이션은 거래를 기록하고 OCPP 1.6j를 통해 업로드합니다. 여기서 백엔드는 이를 청구서 라인으로 변환합니다.

두 사이트가 동일하지 않기 때문에 4개의 링크를 사용할 수 있습니다. 이더넷은 구조화된 네트워크를 갖춘 고정 설치에 적합합니다. 4G는 케이블 연결 없이 지하실과 원격 부지를 커버합니다. WiFi를 사용하면 개조 비용이 저렴해집니다. RS485는 외부 미터 또는 사이트 컨트롤러에 연결됩니다. 4개 모두 하나의 OCPP 스택을 공유하므로 대시보드는 링크에 관계없이 동일하게 보입니다.

네트워킹에 대한 정직한 부분: 연결이 실패합니다. 따라서 스테이션은 로컬 인증 목록을 유지하고, 알려진 카드를 오프라인으로 승인하고, 트랜잭션을 로컬에 저장하고, 링크가 반환되면 이를 백엔드로 푸시합니다. 라우터가 작동하지 않는다고 해서 충전 세션이 중단된 것은 아닙니다. 이는 서류 작업이 지연되었음을 의미합니다.

UL 2202 및 UL 2231-2: 인증서의 내용

UL 2202는 충전 시스템 자체, 즉 전체 EV 공급 장비의 구성, 전기 안전 및 화재 위험을 다룹니다.

UL 2231-2는 플러그인 및 충전 중 감전으로부터 사용자를 보호하는 회로인 개인 보호 시스템을 다룹니다.

두 인증서 모두 장치에 나열되어 있으며 미국 프로젝트 엔지니어가 청구를 확인하는 방법인 UL 온라인 디렉토리에서 확인할 수 있습니다.

OCPP 1.6j 적합성은 모든 펌웨어 릴리스가 출시되기 전에 테스트 백엔드에 대해 공장에서 검증됩니다.

IP54 및 40dB 소음 제한은 생산 샘플에서 측정되었으며 결과는 장치의 테스트 기록과 함께 보관됩니다.

각 스테이션은 일련 번호 기록과 함께 라인의 내전압 및 절연 저항 테스트를 추가로 통과합니다.

AMPPAL 공장 내부: 8가지 생산 단계

이 충전소는 NEOM 그린 수소 사이트와 같은 프로젝트에 공급하는 AC 및 DC 라인과 함께 2024년에 100만 개 이상의 충전 장치를 제공한 저장(Zhejiang) 캠퍼스에 건설되었습니다.

1. TRUMPF 레이저 장비에서 강판을 절단하고 CNC 프레스 브레이크에서 성형합니다.

2. 인클로저는 분체 코팅되어 있으며 IP54 개스킷이 장착되어 있습니다.

3. 메인보드와 통신보드는 SMT 조립 및 리플로우 솔더링 처리되어 있습니다.

4. LCD, LED 스트립 및 RFID 리더가 장착되고 보정됩니다.

5. 펌웨어가 계속되면 장치는 통과하기 전에 테스트 백엔드로 체크인됩니다.

6. 이더넷, 4G, WiFi, RS485 포트가 하나씩 동작됩니다.

7. 내전압, 절연 점검 및 몇 시간에 걸친 전원 번인이 이어집니다.

8. 최종 육안 검사 및 상자 포장이 라인을 닫습니다.

귀하의 사이트에 적합한 스테이션 매칭

전원번호가 아닌 주차패턴부터 시작하세요. 차량이 6시간 이상 주차되는 경우(숙박 거주자, 종일 직원, 호텔 투숙객) 3.5kW이면 충분하며 현장의 총 부하를 낮게 유지합니다. 40kWh 자동차는 4시간 만에 약 14kWh를 얻습니다. 대부분의 통근 시간에는 하루 종일 운전해야 합니다.

이 스테이션은 세 가지 상황에 잘못된 도구입니다. 고속도로 스타일의 턴오버 충전에는 AC가 아닌 DC가 필요합니다. 모든 실속이 7kW 또는 11kW를 제공해야 하는 현장에서는 이 OCPP 제품군의 더 큰 장치로 업그레이드해야 합니다. 그리고 누구에게도 비용을 청구하지 않는 사이트는 멍청한 월박스가 더 나은 서비스를 제공합니다. 왜 열지 않을 대시보드에 비용을 지불합니까?

연결 선택은 사람들이 기대하는 것보다 더 중요합니다. 주차 공간에 네트워크 끊김이 없고 지하실 신호가 약한 경우 주문한 후가 아니라 주문하기 전에 이더넷 또는 4G 안테나 위치를 계획하세요. 엔지니어에게 사이트 레이아웃을 알려주시면 링크를 추천해 드리겠습니다.

충전 네트워크에 AMPPAL을 사용하는 이유

주문은 영업일 기준 15~20일 내에 배송됩니다. 매 분기마다 단위를 추가하는 운영자는 반복되는 생산 슬롯을 예약할 수 있습니다.

인클로저, LCD 부팅 화면, 심지어 RFID 카드 아트워크에도 OEM 브랜딩이 적용됩니다.

OCPP 1.6j는 공개되어 있으며 문서화되어 있습니다. 귀하가 선택한 관리 플랫폼에 대한 통합 체크리스트를 제공합니다.

UL 2202 및 UL 2231-2 인증서는 파일에 있으며 프로젝트 컨설턴트와 공유됩니다.

우리는 200개 이상의 충전소를 직접 운영하므로 지원 티켓에 응답하는 사람들도 충전기를 운영합니다.

배송, 포장 및 수입 서류

각 스테이션은 벽면 브래킷, RFID 스타터 카드 및 설명서를 포함하여 총 중량이 약 12kg이고 크기가 58 × 42 × 30cm에 가까운 폼 크래들 상자에 담겨 배송됩니다. 상자는 코너 드롭 등급을 받았으며 UL 등록 모델 번호 라벨이 붙어 있습니다.

해상 화물은 팔레트당 24-30개의 스테이션을 팔레트화합니다. 40HQ 컨테이너는 약 300개 유닛을 운반합니다. 7kW 및 11kW 변형의 혼합 부하는 범위를 구축하는 유통업체의 일상입니다.

우리는 EXW, FOB Ningbo 또는 CIF를 견적하고 상업 송장, 포장 목록, 원산지 증명서를 제공하며 UL 인증서는 통관업자 또는 구매자가 요청할 사본을 제공합니다.

지원, 펌웨어 업데이트 및 예비 부품

제조 결함에 대해 스테이션 및 내부 모듈에 대한 2년 보증.

펌웨어 업데이트는 백엔드를 통해 원격으로 푸시됩니다. 대부분의 변경 사항에는 현장 방문이 필요하지 않습니다.

예비 부품(RFID 판독기, LCD 패널, 전원 보드)은 보증 케이스의 경우 영업일 기준 3~5일 이내에 배송됩니다.

원격 진단은 스테이션의 OCPP 상태를 읽고 통화 시 기록을 남기므로 차량 이동 없이 대부분의 문제를 해결할 수 있습니다.

이 제품군의 예비 부품은 모델 생산이 끝난 후 5년 동안 사용할 수 있습니다. 이는 장기간 건물 배선을 하는 경우에 적합합니다.

틀린 것과 옳은 것: 공유 스테이션 운영

틀린 점: 오후 내내 직사광선이 LCD에 닿는 곳에 스테이션을 설치하는 것입니다. 오른쪽: 그늘진 곳이나 북쪽을 향한 위치는 화면을 읽기 쉽게 유지하고 상자를 더 시원하게 해줍니다.

잘못된 점: 4G SIM의 데이터가 한 달 중순에 소진되도록 하는 것입니다. 오른쪽: 이더넷을 폴백 링크로 사용하는 백엔드의 데이터 부족 경고.

잘못된 것: 공유 카드 한 장을 층 전체에 건네주고 계산서를 손으로 나누는 것입니다. 오른쪽: 사용자당 카드 1장이므로 거래 기록이 청구서가 됩니다.

잘못됨: 네트워크 중단으로 인해 충전이 중단된다고 가정합니다. 오른쪽: 알려진 카드는 로컬 목록에서 계속 작동합니다. 링크가 반환되면 거래가 업로드됩니다.

잘못된 점: 커넥터 케이블이 베이 바닥을 가로질러 끌리게 하는 것입니다. 오른쪽: 케이블 후크 또는 홀더, 운전자가 케이블을 잡아당기지 않도록 충분히 느슨함.

자산 관리자 경험

쿠알라룸푸르의 240가구 아파트 관리위원회는 임시 충전에 대한 주민들의 불만이 2년간 이어진 후 2025년에 6개의 스테이션을 설치했습니다. 재무 담당자는 이제 매달 주민별 kWh 보고서를 내보냅니다. 그녀의 한 가지 불만은 처음에는 지하 WiFi 신호가 약했고 위원회는 6개 장치가 모두 안정되기 전에 이더넷 드롭을 한 번 실행해야 한다는 것입니다.

두바이의 한 사무실 집주인은 120명의 직원을 수용할 수 있는 스테이션을 설치하고 직원과 방문객에 대해 서로 다른 요금을 설정했습니다. 분실된 카드와 같은 시설 직원은 대시보드에서 몇 초 만에 삭제할 수 있습니다. 그들은 LCD 인터페이스가 영어로만 제공된다는 점을 지적하고 이를 수용하지만 현지화를 원합니다.

바르샤바의 한 호텔 주인은 손님용 객실 2개를 운영하고 객실 폴리오를 통해 요금을 청구합니다. 그는 건물의 인터넷 제공업체가 이틀 동안 정전을 겪었을 때 오프라인 행동을 높이 평가했습니다. 손님에게는 여전히 요금이 부과되었고 거래는 이후 백엔드에 나타났습니다. 그는 RFID 스타터 세트에 더 많은 카드가 포함되기를 바랐습니다.

사이트 운영자의 질문

Q: 인터넷이 끊기면 방송국이 작동을 멈추나요?

A: 아니요. 알려진 카드는 로컬 목록에서 청구되며, 연결이 복구되면 거래가 저장되고 업로드됩니다.

Q: 어떤 충전 관리 플랫폼이 작동하나요?

A: OCPP 1.6j를 사용하는 모든 플랫폼; 통합 체크리스트를 제공하고 첫 번째 연결을 도와드립니다.

Q: 주민들은 어떻게 비용을 청구받나요?

A: 각 카드는 백엔드의 계정에 매핑되어 세션을 송장 또는 할당 보고서로 전환합니다.

Q: 사용자마다 다른 가격을 지불할 수 있나요?

답: 그렇습니다. 요금은 스테이션별로가 아닌 백엔드의 카드 그룹별로 구성됩니다.

Q: 카드를 분실하거나 도난당하면 어떻게 되나요?

A: 백엔드에서 차단합니다. 블록은 다음 연결 시 스테이션의 로컬 목록과 동기화됩니다.

Q: 오프라인 목록에는 몇 장의 카드를 보관할 수 있나요?

A: 로컬 인증 목록에는 실제 건물에 적용되는 수백 개의 카드 ID가 저장되어 있습니다.

Q: 아파트 건물에 3.5kW이면 충분합니까?

A: 하룻밤 거주자 요금 청구의 경우 그렇습니다. 주간 방문자는 기다려야 할 수도 있으므로 많은 사이트가 하나 또는 두 개의 고출력 장치에 혼합되어 있습니다.

Q: 단순한 RFID Wallbox와의 차이점은 무엇입니까?

답변: OCPP 1.6j 통합, 트랜잭션 기록, 원격 구성 및 다중 플랫폼 자유도 등 단순한 상자에는 이러한 기능이 없습니다.
