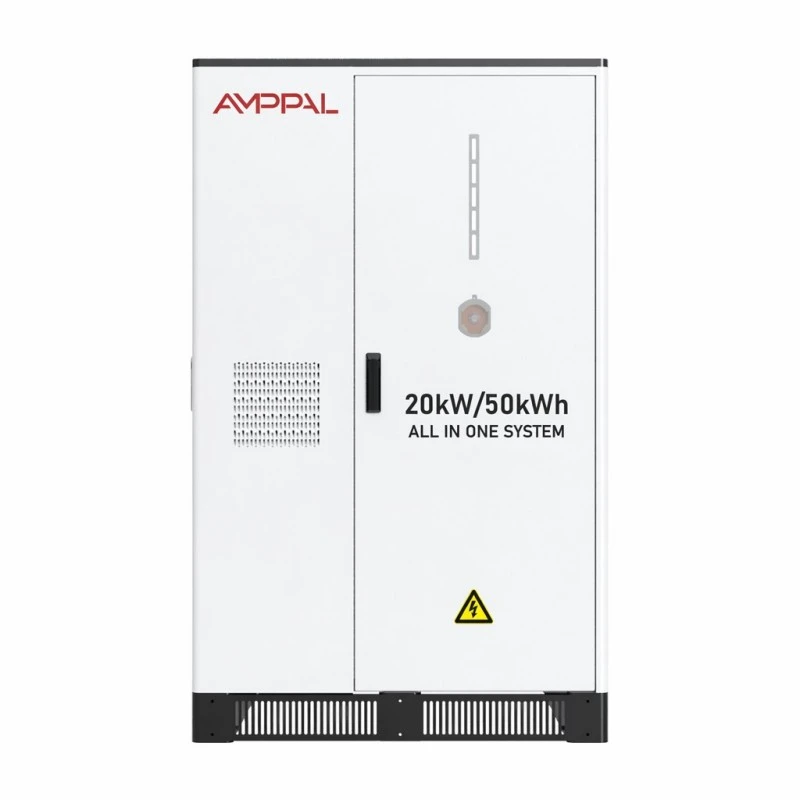

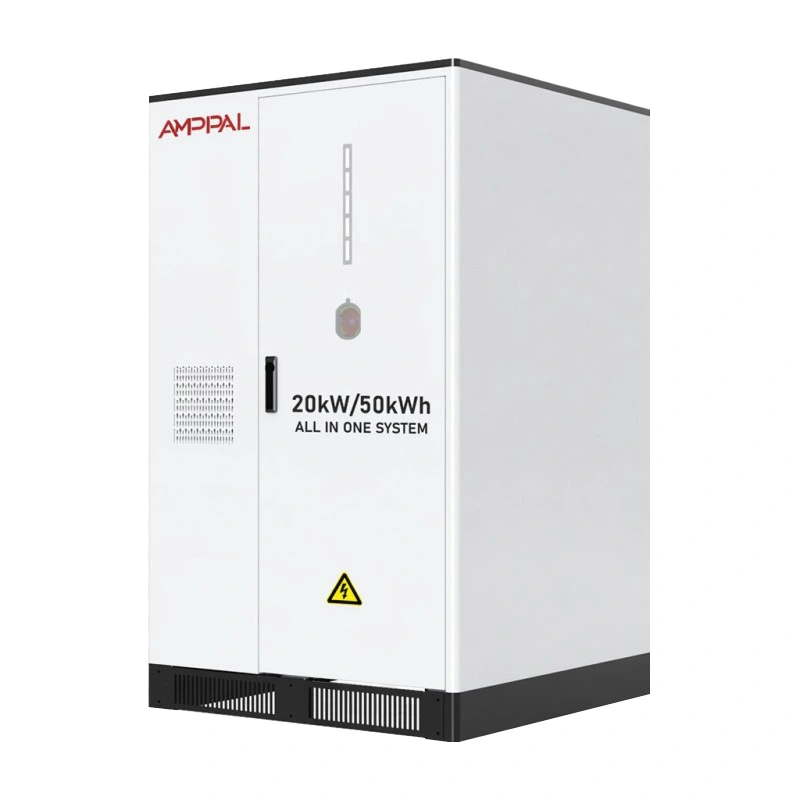

상업용 및 태양광 애플리케이션을 위한 20~50kW 올인원 배터리 에너지 저장 시스템

세 개의 조달 목록 대신 하나의 캐비닛

태양광 플러스 스토리지 프로젝트는 일반적으로 PV 인버터, 배터리 랙 및 두 가지 모두와 통신하는 컨트롤러의 세 공급업체를 의미합니다. 각각은 자체 보증, 자체 시운전 엔지니어 및 시스템 성능이 저조할 때 자체 비난 게임을 갖고 있습니다. 상업용 및 태양광 애플리케이션을 위한 이 20~50kW 올인원 배터리 에너지 저장 시스템은 세 가지를 모두 단일 전달로 축소합니다.

인버터 스테이지는 2/4 MPPT 트래커 전체에 걸쳐 옥상 어레이(30kW 모델의 경우 39kW, 50kW 모델의 경우 65kW)에서 최대 26kW의 DC를 수용하므로 별도의 하이브리드 인버터나 추가 스트링 박스 없이 태양광에서 배터리가 충전됩니다.

내부에는 5개의 10.24kWh 팩으로 제작된 51.2kWh LFP 배터리와 자체 소비, 사용 시간 이동 및 그리드 백업을 동일한 화면에서 실행하는 로컬 제어 로직이 있습니다. 태양광 자체 사용과 정전 보장만 원하는 현장의 경우 주문부터 수출까지의 최단 경로입니다.

태양광 입력 등급이 중요한 이유

20kW 모델의 최대 PV 입력은 26kW이므로 어레이가 인버터 정격을 초과할 수 있습니다. MPPT는 주간 생산량을 줄이는 대신 잉여분을 고정합니다.

2/4 MPPT 방식: 2개의 추적기가 기본으로 제공되고 4개는 지붕이 서로 다른 방위각을 향하게 됩니다. 한쪽 음영 처리된 면은 다른 쪽 면이 정지하지 않습니다.

정격 그리드 전압은 50/60Hz ±5Hz 공차의 380V AC이므로 공장 변형 없이 동일한 캐비닛이 50Hz 및 60Hz 시장을 지원합니다.

97% 최대 효율과 90% 방전 깊이에서 각 태양광 킬로와트시(kWh)의 더 많은 양이 변환 과정에서 손실되는 대신 부하에 도달합니다.

CAN/RS485/WiFi를 통한 통신에는 별도의 게이트웨이를 구입하지 않고도 로컬 모니터링, 인버터 핸드셰이크 및 원격 판독이 포함됩니다.

AC 하단 입구, 3상 4선(3L+N+PE)은 주각 내부의 케이블 라우팅을 유지하고 주 배전반까지의 경로를 단축합니다.

기술 사양

20-50kW 캐비닛이 유지되는 곳

옥상 태양광 및 오후 생산 피크가 있는 소규모 공장: 20kW/51.2kWh 모델은 약 2시간 30분 동안 20kW 수요 급증을 처리합니다.

사용 시간 요금에 따라 에어컨을 가동하는 호텔 및 게스트하우스: 밤새 충전하고 냉각 창을 통해 방전합니다.

간헐적인 그리드 품질이 있는 농업 처리 현장 - 캐비닛은 외부 EMS 소프트웨어 없이 로컬 제어의 전압 강하를 통과합니다.

공간을 임대하는 소매 체인 및 작업장: 하나의 캐비닛에는 전용 배터리실이 필요 없고 평평한 콘크리트 패드와 케이블 액세스만 필요합니다.

적당한 충전 부하를 갖춘 EV 앞마당: 변압기를 업그레이드하지 않고도 약한 그리드 연결에서 2~4개의 저속 충전기를 완충합니다.

하이브리드 토폴로지가 하루에 실행되는 방식

아침에는 MPPT 추적기가 먼저 건물 부하에 태양광을 공급합니다. 잉여분은 프로그래밍된 SOC 한도(요금제에 따라 일반적으로 90~100%)에 도달할 때까지 배터리에 들어갑니다.

부하가 태양광 및 배터리를 초과하면 그리드는 버스를 통해 협상하는 두 개의 상자가 아닌 하나의 변환 단계로 균형을 원활하게 덮습니다.

밤에는 최대 요금 시간대에 배터리가 방전되며 EMS는 그리드 백업을 위해 바닥 SOC를 예약합니다. 로컬 컨트롤러가 일정을 유지하기 때문에 인터넷 연결이 끊어져도 논리 이동이 중단되지 않고 원격 대시보드만 중단됩니다.

안전 파일에 포함된 내용

화재 예방은 팩 수준의 에어로졸과 캐비닛 수준의 에어로졸입니다. 두 개의 독립적인 단계는 열 이벤트가 시작될 수 있는 두 개의 서로 다른 장소를 목표로 합니다.

LFP 3.2V/100Ah 셀은 팩 수준에서 CE 및 RoHS를 준수하며 전체 장비는 세관 및 보험에 대한 UN38.3 및 MSDS 문서와 함께 배송됩니다.

지능형 공기 냉각 기능은 5개의 팩을 좁은 온도 범위 내로 유지합니다. 팬 곡선은 하루 종일 최고 속도로 작동하지 않고 셀 온도를 따릅니다.

IP54 인클로저는 옥외 캐노피 위치와 지붕이 있는 공장실에 적합합니다. 전기 베이는 캐비닛 내부의 배터리 베이와 분리되어 있습니다.

사이클 수명은 0.5C 및 25°C에서 최소 80%의 에너지 보유로 6000회 이상으로 명시되어 있습니다. 근무일당 한 번의 전체 사이클은 임계값에 도달하기까지 약 20년이 소요됩니다.

주변 창은 0~95%RH 습도 및 2000m 고도(위에서 감소)에서 0°C~+50°C입니다. 대부분의 비가열 공장실은 그 안에 있습니다.

Yueqing에서 850kg 캐비닛을 만드는 방법

1. 셀 섭취 - 들어오는 LFP 셀은 팩 조립이 시작되기 전에 용량 및 내부 저항에 대해 일괄 샘플링됩니다.

2. 팩 조립 - 102.4V/10.24kWh 팩은 BMS가 장착된 팩을 사용하여 용접, 배선 ​​및 절연 테스트를 거쳤습니다.

3. 캐비닛 제작 - 강판은 CNC 절단, 굽힘 및 용접 후 충전 제품에 사용되는 것과 동일한 라인에서 전처리 및 분말 코팅됩니다.

4. 인버터 통합 - PV 스테이지, 배터리 DC 스테이지 및 AC 단자는 로컬 컨트롤러와 함께 하나의 버스로 연결됩니다.

5. 화재 및 열 적합성 - 에어로졸 발생기, 공기 덕트 및 온도 센서가 설치되고 기능이 점검됩니다.

6. 시운전 실행 - 모든 캐비닛은 기록된 팩 수준 전압 및 온도를 사용하여 전체 0.5C 충전 및 방전을 완료합니다.

7. 그리드 시뮬레이션 - 출시 전에 프로그래밍 가능한 AC 소스에 대해 온 그리드 및 오프 그리드 전환을 검증합니다.

8. 포장 - 캐비닛은 충격 표시기가 있는 강화 팔레트에 볼트로 고정되어 포장되어 컨테이너 적재를 준비합니다.

20, 30, 50kW 중에서 선택

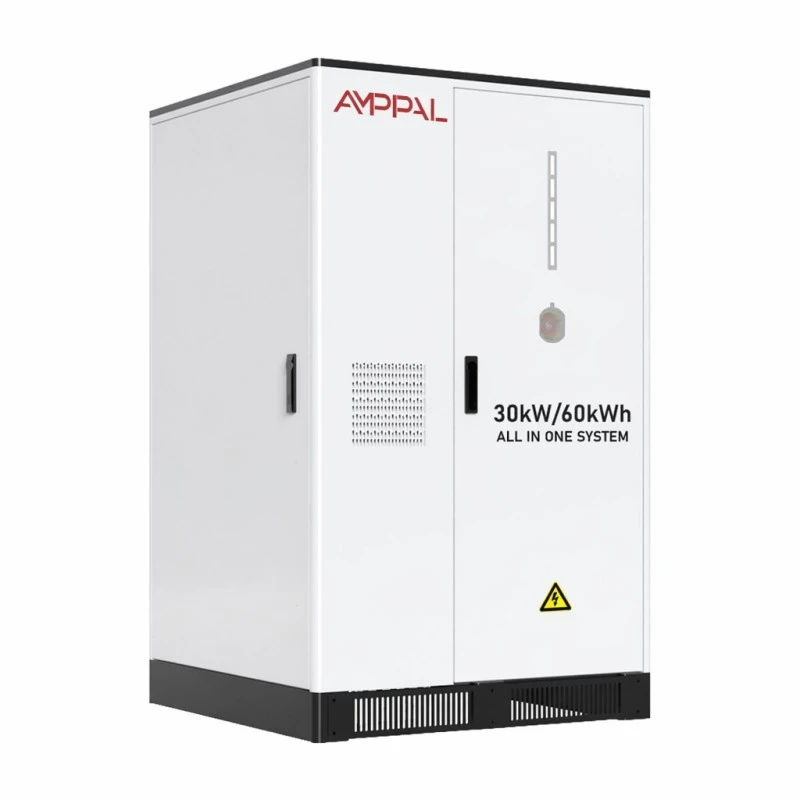

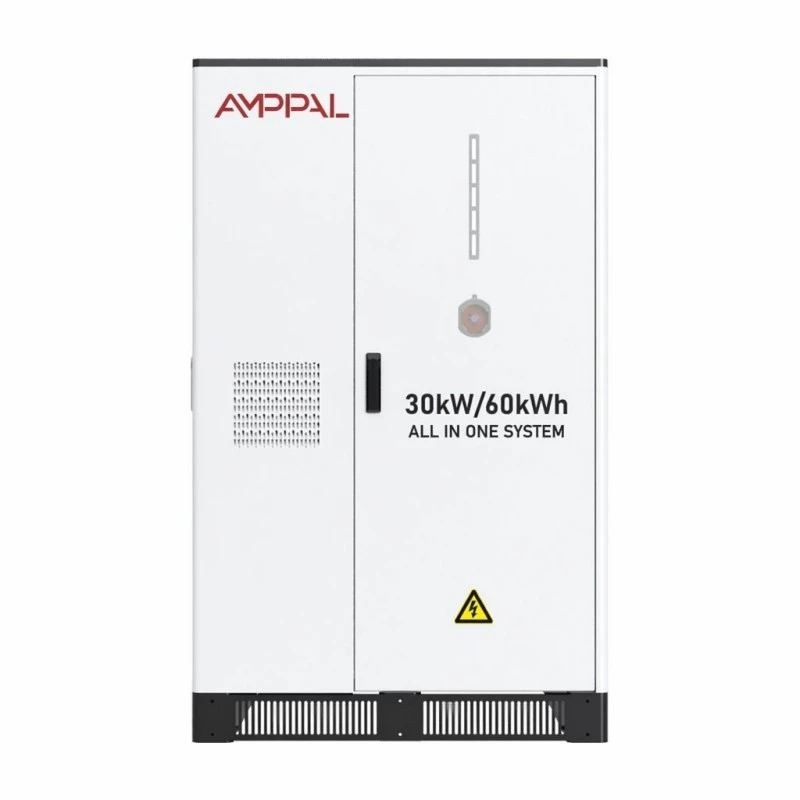

모델을 평균이 아닌 최악의 경우 가져오기와 일치시킵니다. 실제로 비용을 증가시키는 30분당 수요를 측정합니다. 20kW 모델은 배터리에서 최대 20kW의 부하를 전달하고, 30kW 모델은 30kW, 50kW 모델은 50kW를 전달합니다. 에너지는 각각 51.2, 61.44, 107kWh입니다.

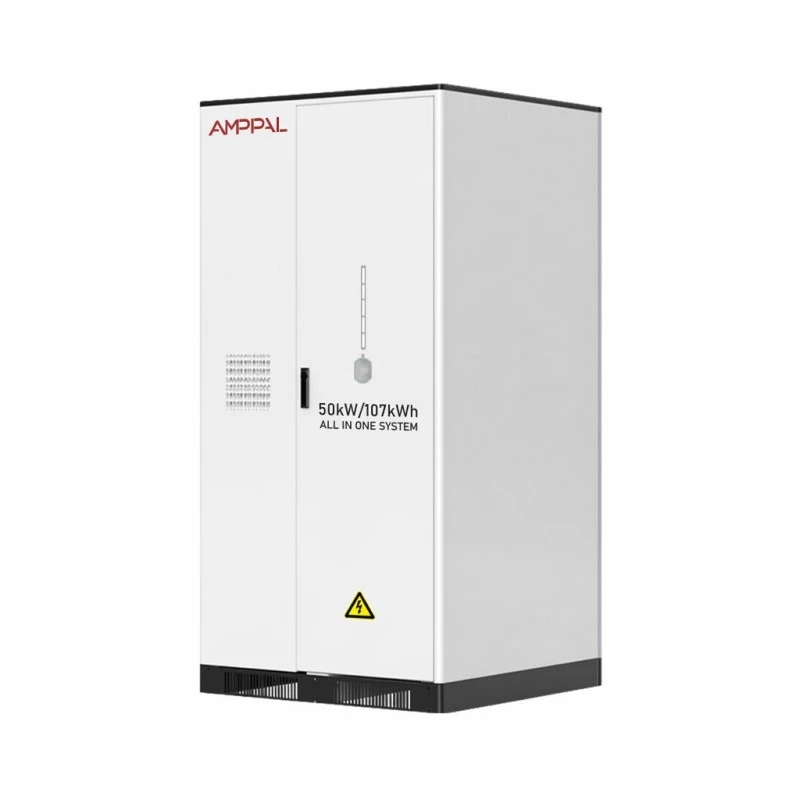

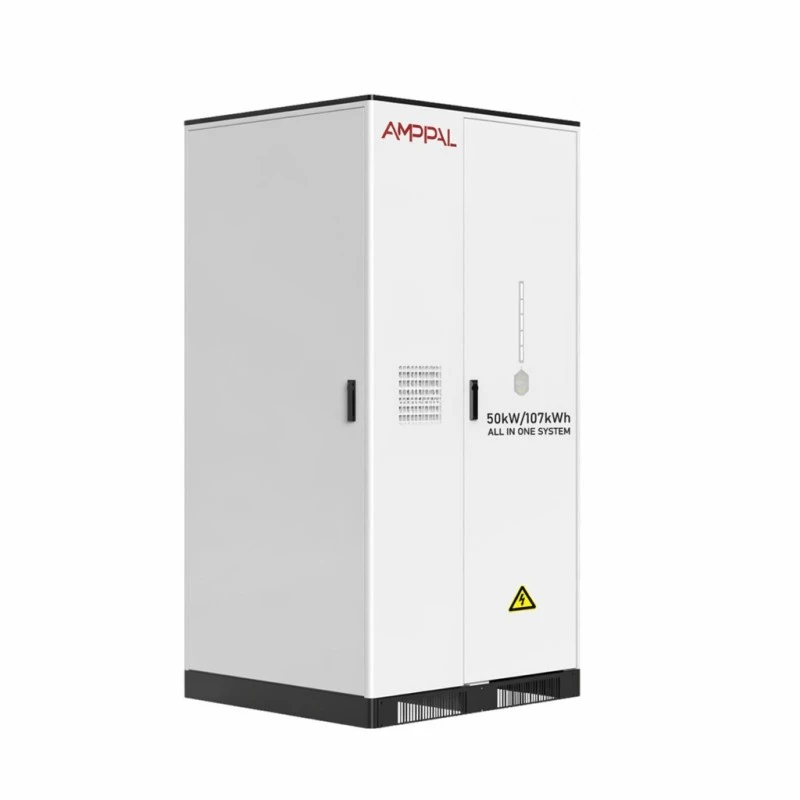

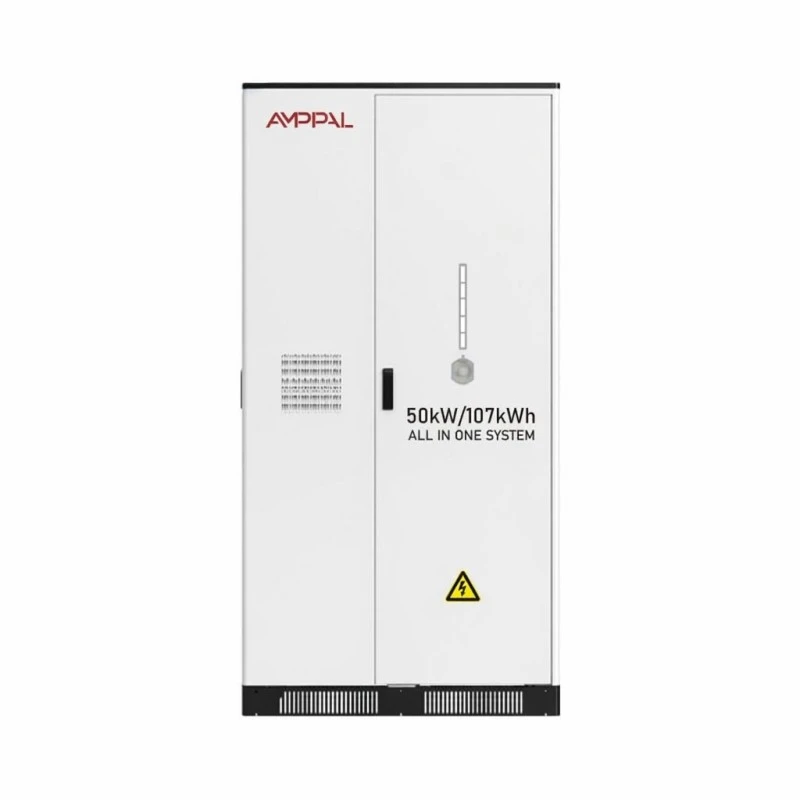

50kW 캐비닛은 1100*1205*2200mm 및 1200kg과 1000*1106*1640mm 및 850kg의 작은 캐비닛으로 물리적으로 다릅니다. 따라서 설치하기 전에 문 너비, 바닥 하중 및 크레인 접근 권한을 확인하세요.

귀하의 사이트에 그리드 가져오기 문제가 없고 사용 시간 분산이 없다면 이 캐비닛은 잘못된 지출일 가능성이 높습니다. 이는 자체 소비 및 관세 이동을 통해 상환됩니다. 그것들이 없으면 배터리는 주차된 자산입니다. 우리는 귀하의 주문을 받기 전에 이를 알려드릴 것입니다.

공급업체 간 견적 비교

인용된 효율성이 시스템 수준인지 아니면 인버터에만 해당되는지 물어보십시오. 우리의 것은 보조 부하를 포함하여 캐비닛 경계에서 측정된 최대 97%입니다.

화재 방지가 팩 수준과 캐비닛 수준 모두에 적용되는지 물어보십시오. 캐비닛 에어로졸에 대한 견적은 팩만 보호되지 않은 상태로 둡니다.

MPPT 입력 한도가 무엇인지 물어보십시오. 15kW의 PV만 수용하는 '20kW 하이브리드'는 나중에 두 번째 인버터를 구입해야 합니다.

EMS에 대해 물어보세요. 클라우드 없이 로컬 컨트롤러를 실행할 수 있습니까? 우리의 경우에는 연결성이 불안정한 시장에서 중요합니다.

상업 조건: 표준 모델의 경우 영업일 기준 25-35일, 전체 캐비닛에 대한 5년 보증, 평가 주문의 경우 1개 단위의 MOQ.

일체형 캐비닛 배송

20kW 및 30kW 모델은 1000*1106*1640mm이고 무게는 850-950kg입니다. 50kW 모델은 1200kg에서 1100*1205*2200mm입니다. 각 배송은 지게차 포켓이 있는 강화 강철 팔레트에 실려 목적지까지 테일 리프트 트럭으로 운반될 수 있습니다.

한 유닛은 20피트 컨테이너의 약 1/3을 차지합니다. 두 개는 버팀대를 사용하여 편안하게 맞습니다. 배터리가 설치되어 있기 때문에 발송물은 UN3480 위험물로 분류됩니다. 우리는 UN38.3 보고서와 MSDS를 준비하고 있으며 항구에서 위험물 예약을 위해 약 1주일 정도 추가 예산을 세워야 합니다.

조건은 FOB 닝보 또는 상하이를 표준으로 하며 요청 시 CIF를 사용할 수 있습니다. 단일 단위 항공 화물의 경우 무게와 배터리 등급으로 인해 비경제적입니다. 해상 또는 육상 운송이 실용적인 경로입니다.

보증, 품질 저하 및 팩 교환

배터리뿐만 아니라 팩, 인버터 스테이지, 열 팬 및 로컬 컨트롤러 등 전체 캐비닛에 대한 5년 보증이 제공됩니다.

용량은 정상적인 0.5C 사이클링에서 처음 5년 동안 정격 에너지의 최소 80%를 유지하도록 보장됩니다. 그 이상의 성능 저하에는 동일한 조건이 적용됩니다.

팩은 교체 가능한 모듈입니다. 실패한 팩은 전체 캐비닛을 반환하지 않고도 몇 시간 내에 교체되며, BMS는 다시 시작할 때 자동으로 균형을 다시 맞춥니다.

연간 서비스에는 필터 청소, 터미널 토크 점검, 팬 검사 및 용량 검증 실행이 포함됩니다. 원격 진단을 통해 먼저 약한 팩에 플래그를 지정할 수 있습니다.

예비 팩과 제어 보드는 재고로 보관되어 영업일 기준 5~7일 이내에 배송됩니다. 8년 또는 10년으로 연장된 보증은 주문 시 가격이 책정됩니다.

반복되는 설치 실수

틀림: 380V 출력이 단상 장비에 직접 전원을 공급한다고 가정합니다. 오른쪽: 캐비닛은 3상입니다. L1/L2/L3에 걸쳐 부하를 분할하고 지역 코드별로 중립을 유지합니다.

잘못된 점: 나무 바닥이나 얇은 스크리드에 장착하는 것입니다. 오른쪽: 850-1200kg의 무게에는 점하중에 적합한 콘크리트 패드나 강화 바닥이 필요합니다.

잘못됨: 혼합 방향의 PV 스트링을 전체 출력을 기대하는 하나의 추적기로 실행합니다. 오른쪽: 4방향 MPPT 구성을 사용하고 각 방위각에 자체 추적기를 할당합니다.

잘못된 점: 배터리를 -20°C 이하에서 보관하거나 +50°C 이상에서 충전하는 것입니다. 오른쪽: -20°C~+60°C의 보관 온도 범위와 0~95%RH의 작동 습도를 준수하세요.

잘못된 점: 하단 케이블 입구를 물이나 잔해물에 묻은 것입니다. 오른쪽: 주추를 깨끗하게 유지하십시오. AC 하단 입구(3L+N+PE)는 글랜드 영역에 접근 가능한 상태로 유지된다고 가정합니다.

설치자 및 소유자가 보고하는 내용

방글라데시 다카의 한 의류 작업장은 2025년 초에 40kWp 지붕 뒤에 30kW 모델을 설치했습니다. 소유자는 디젤 발전기 시간이 매일에서 몇 달에 몇 시간으로 줄었다고 보고했으며 설치자는 통합 MPPT를 사용하면 별도 장비에 비해 시운전 시간이 일주일 단축되었다고 언급했습니다. 하지만 그들은 WiFi 안테나가 금속 지붕 창고에 더 긴 리드를 제공하기를 바랐습니다.

불가리아 소피아의 한 슈퍼마켓 운영자는 야간/주간 요금 차이에 대비해 20kW 장치를 운영하고 있습니다. 시설 관리자는 캐비닛이 월간 전력량의 약 3분의 1을 지불하고 있음을 확인하고 불만 사항을 추가했습니다. 인접한 창고에서 팬 소리가 들리기 때문에 팬을 로딩 베이로 옮겼습니다.

페루 리마에 있는 광산 공급 창고는 반복적인 전력망 절단 후 백업용으로 50kW 모델을 구입했습니다. 전기 엔지니어는 온/오프 그리드 핸드오버 속도를 칭찬했지만 더 큰 로컬 알람을 요청했습니다. 야간 근무 중에 패널 LED만 놓치기 쉬웠습니다.

자주 묻는 질문

Q: 그리드 없이 태양광만으로 충전할 수 있나요?

A: 예, 독립형 모드에서 가능합니다. MPPT는 백업용으로만 그리드를 사용하여 PV를 배터리 및 부하로 라우팅합니다.

Q: 20kW 모델의 지붕은 얼마나 됩니까?

A: 좋은 지붕 20m2당 약 4kWp이므로 26kW의 PV 입력은 대략 130m2의 패널입니다.

Q: 전력망 중단 중에는 어떤 일이 발생합니까?

A: 캐비닛은 자동으로 독립형 모드로 전환됩니다. EMS에서 설정한 예비 SOC는 건물이 작동하는 기간을 정의합니다.

Q: 팩은 얼마나 오래 지속되나요?

A: 0.5C 및 25°C에서 80% 유지율에서 6000회 이상의 주기 — 근무일당 한 주기로 약 20년, 더 세게 순환하면 더 짧아집니다.

Q: 인버터만 별도로 교체가 가능한가요?

A: 예, 인버터 스테이지와 팩은 독립된 모듈이므로 공장에 캐비닛을 반환하지 않고도 서비스가 가능합니다.

Q: 왕복 효율은 얼마나 됩니까?

A: 캐비닛 수준에서 최대 97%, 방전 심도 90% — 10% DOD 예비력으로 사이클 수명도 연장됩니다.

Q: 배터리실이 필요한가요?

A: 아니요. IP54 및 내부 화재 진압 기능을 통해 공장실이나 콘크리트 패드 위에 지붕이 있는 옥외 설치가 가능합니다.

Q: 리드타임은 무엇입니까?

A: 표준 20/30/50kW 모델의 경우 영업일 기준 25-35일; 맞춤형 전압은 시간을 추가합니다.
