주거용 차고용 7kW 소형 Wallbox AC EV 충전기

충전기가 영구적일 필요는 없습니다.

AMPPAL 7kW Compact는 금요일 오후에 벽에서 나사를 풀고 월요일까지 새로운 도시에서 주행할 수 있는 충전기입니다.

대부분의 EV 소유자는 월 박스를 가구(볼트로 고정하고, 케이블로 연결하고, 집의 일부)로 취급합니다. 임대하거나, 직업을 바꾸거나, 두 번째 부동산에서 여름을 보내는 경우, 그 영속성은 책임이 됩니다.

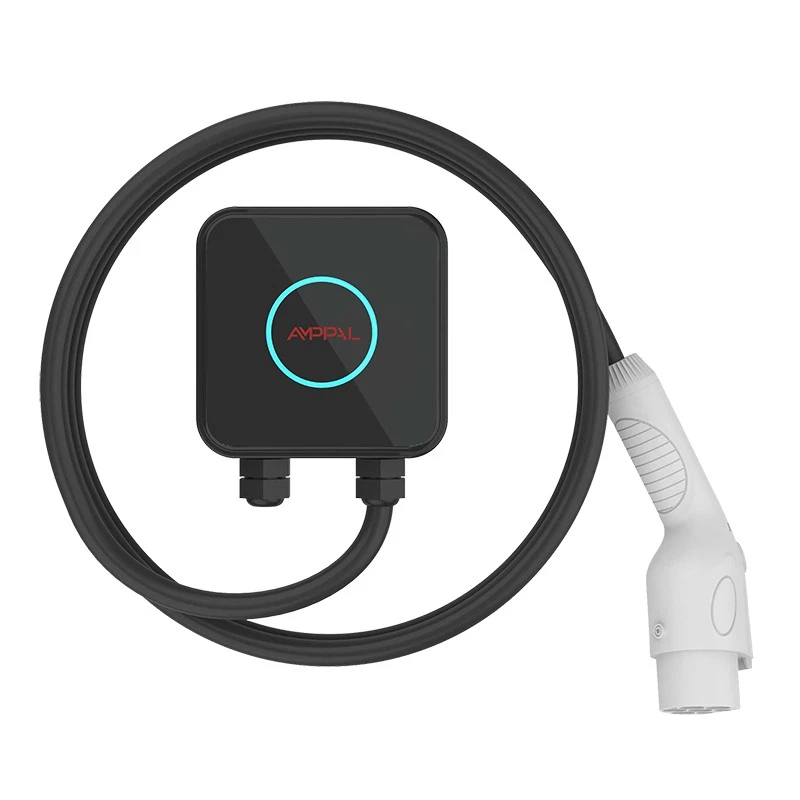

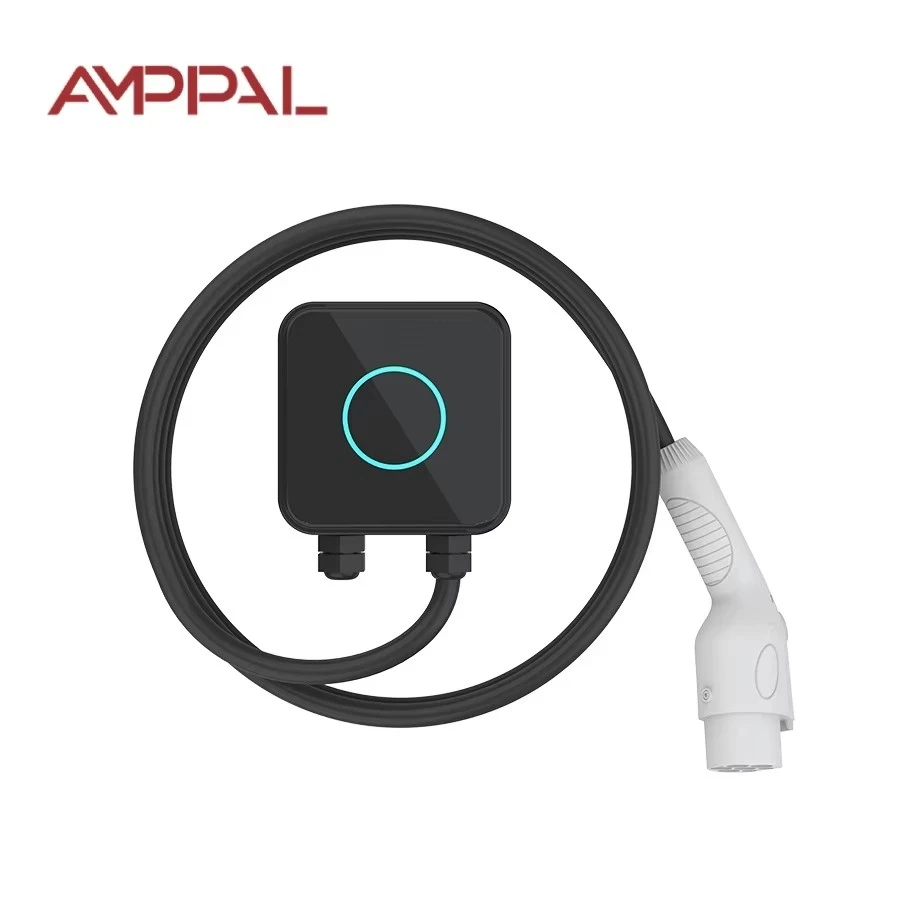

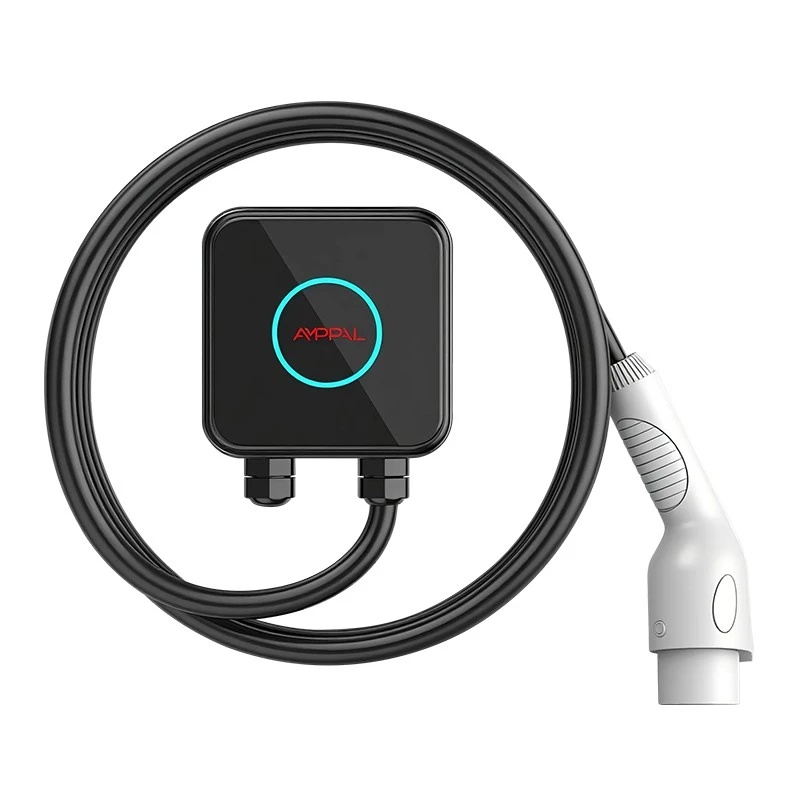

본 장치의 무게는 약 1kg이며 나사 4개로 고정됩니다. 제거하고 5m 케이블을 감아 스페어 타이어 옆 트렁크에 실어줍니다.

책 크기 본체에서 32A 완전 충전

230V에서 7킬로와트는 32A를 의미합니다. 이는 일반 EV의 경우 시간당 약 30km의 주행 거리를 의미하며, 40kWh 배터리는 약 6시간 만에 재충전됩니다.

몸체는 여전히 150 x 150 x 65mm입니다. 비결: AC 충전 상자 내부에는 변압기가 없습니다. 전환은 차 안에 있습니다. 따라서 정격 전력이 증가하는 동안 스테이션은 작게 유지됩니다.

열 관리는 3.5kW 버전과 다릅니다. 7kW는 열가소성 UL94 V-0 쉘 내부에 밀봉된 알루미늄 방열판 코어를 실행하고 부하 테스트를 통해 주변 온도 35C에서 표면을 60C 미만으로 유지합니다.

IP54는 빗물과 먼지를 차단하고 컨포멀 코팅된 제어 보드는 난방이 되지 않는 차고의 결로에도 견딜 수 있습니다.

32A 릴레이 및 퓨즈 공급 경로는 연속 사용 등급이므로 번거로운 트립 없이 밤새 8시간 동안 세션을 실행합니다.

Quick-Mount 시스템 작동 방식

후면 플레이트는 벽에 한 번 볼트로 고정됩니다. 충전기 본체가 그 위로 미끄러져 들어가고 2개의 조임 나사로 고정됩니다. 잠금 해제에는 표준 육각 키가 필요하며 총 3분 정도 소요됩니다.

전기적으로 유형 A 또는 B RCD가 있는 전용 32A 회로가 필요합니다. 공급 케이블에 맞는 크기의 케이블 글랜드를 배송하므로 동일한 인클로저가 하드 배선 설치를 처리합니다.

임시 설치(한 시즌 동안 임대 주택, 작업장)의 경우 전기 기술자가 벽면을 32A 소켓에 연결하면 장치가 자체 공급 리드를 통해 연결됩니다. 지역 규칙을 확인하세요. 일부 국가에서는 이를 제한합니다.

충전측은 5m 고정케이블입니다. 차량 포트는 다양하므로 주문 시 차량에 맞게 Type 2, Type 1 또는 GB/T를 선택하세요.

기술 사양

임차인, 캠핑객 및 세컨드 홈: 누가 가장 많은 혜택을 받습니까?

1) 1~3년마다 이사하는 임차인 - 집주인의 벽이 아닌 임대차에 따라 충전기가 이동합니다. 2) 두 개의 충전기 구입을 거부하는 여름 별장 또는 스키 샬레 소유자. 3) 친척 집에서 몇 주를 보내고 실제 밤새 충전을 원하는 EV 운전자. 4) EV를 견인하는 육로인과 캠핑객이 캠프장 연결 지점에서 충전합니다. 5) 무역 박람회 및 고객 사이트에서 충전기를 시연하는 딜러 및 리셀러.

이러한 사용자 모두는 동일한 문제에 직면합니다. 고정된 충전기는 떠나는 순간 낭비됩니다. Compact는 고정 비용을 휴대용 비용으로 변환합니다.

상황에 따라 두 개의 장치와 케이블이 표준 60리터 더플에 맞습니다. 이는 리셀러가 데모 재고를 가지고 무역 박람회에 참석할 때 중요한 세부 사항입니다.

이동식 설치와 고정 설치: 절충안

우리는 고정 전용 스테이션과 이 이동식 스테이션을 모두 판매하므로 타협에 대해 솔직하게 말씀드리겠습니다.

영구 충전기가 더 깔끔합니다. 나사가 보이지 않고 다음 위치에서 다시 배선할 필요도 없으며 일반적으로 케이블이 더 깁니다. 집을 소유하고 있고 5년 동안 거주할 예정이라면 고정 유닛을 구입하는 것이 더 좋습니다.

Compact는 휴대성을 위해 약간의 깔끔함을 교환합니다. 실제 단점은 각각의 새 사이트에 32A 회로를 배치해야 하며 5m 케이블이 더 큰 장치의 7-8m보다 짧다는 것입니다.

이사할 계획이 전혀 없다면 사용하지 않을 퀵 릴리스 기능에 대해 약간의 프리미엄을 지불하게 됩니다. 그것이 정직한 수학이다.

표준, 테스트 및 규정 준수

CE 표시; 모드 3 AC 충전에 대해 IEC 61851-1:2017에 따라 테스트되었습니다.

UL94 V-0 난연성 하우징; 동일한 케이스 제품군이 당사의 차량 단위에 사용됩니다.

100% 생산 테스트: 접지 연속성, 500V DC 절연, 1.5kV 유전체 내성.

유형 테스트에는 96시간 염수 분무와 500,000사이클 릴레이 내구성 실행이 포함됩니다.

승인된 공급업체의 접촉기, 전류 센서 및 MCU에 대한 배치 인증서입니다.

공장 인증: CE, TUV, CB, UL - 정기적인 일정에 따라 외부 인증 기관의 감사를 받습니다.

SMT 라인에서 배송 상자까지

Yueqing 공장(Zhejiang)의 빌드 순서는 다음과 같습니다.

1) 자동화된 광학 검사를 통한 SMT 조립.

2) 컨포멀 코팅이 적용되고 경화됩니다.

3) 히트싱크 코어와 릴레이 스택이 쉘에 조립됩니다.

4) 토크 제어 글랜드를 통해 장착된 5m 케이블.

5) 32A에서 시뮬레이션된 차량 기능 테스트.

6) 높은 냄비 및 접지 연속성 테스트.

7) 직렬 레이저 마킹 및 최종 육안 점검.

8) 장착 플레이트, 육각 키, 설명서가 포함된 상자 팩과 배치당 24시간 번인 샘플이 포함되어 있습니다.

AC 및 DC 라인은 공장에서 별도로 운영됩니다. 대형 스테이션용 판금은 FANUC(상하이) 및 TRUMPF(독일) 파트너와 함께 제작한 로봇 라인에서 생산됩니다. 연간 용량은 백만 단위를 초과합니다.

7kW가 운전에 적합한 속도인가요?

7킬로와트는 고전적인 야간 패턴을 포괄합니다. 즉, 시간당 주행 거리 30km, 주차 시간 8시간은 240km를 추가한 것과 같습니다. 이는 대부분의 통근자는 물론 장거리 렌트 여행까지 만족시킵니다.

다른 충전 없이 매일 250km 이상 주행하거나 자동차가 3상 11kW를 수용하고 집에 3상 배선이 있는 경우 11kW 스테이션이 더 나은 서비스를 제공하는 경우에는 적합한 제품이 아닙니다.

그리고 10kWh 배터리를 탑재한 플러그인 하이브리드에는 과잉입니다. 3.5kW Compact는 하룻밤 사이에 이를 채울 수 있으며 구매 비용도 저렴합니다.

다른 사람들이 건너뛰는 공장에서 얻는 것

직접 제조업체: Zhejiang Anfu New Energy Technology Co., Ltd.는 2014년에 설립되었으며 260명 이상의 직원을 보유한 국가 수준의 전문 기업입니다.

표준 리드타임은 영업일 기준 15-20일입니다. 샘플은 영업일 기준 3~5일 내에 항공 배송됩니다.

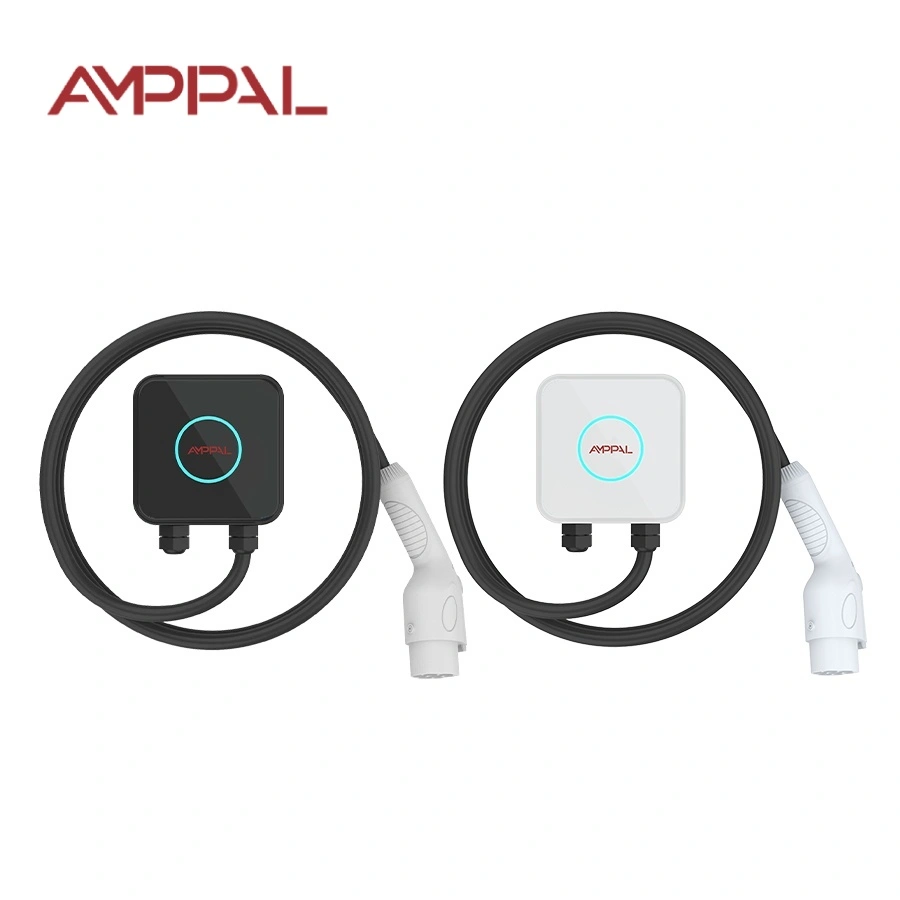

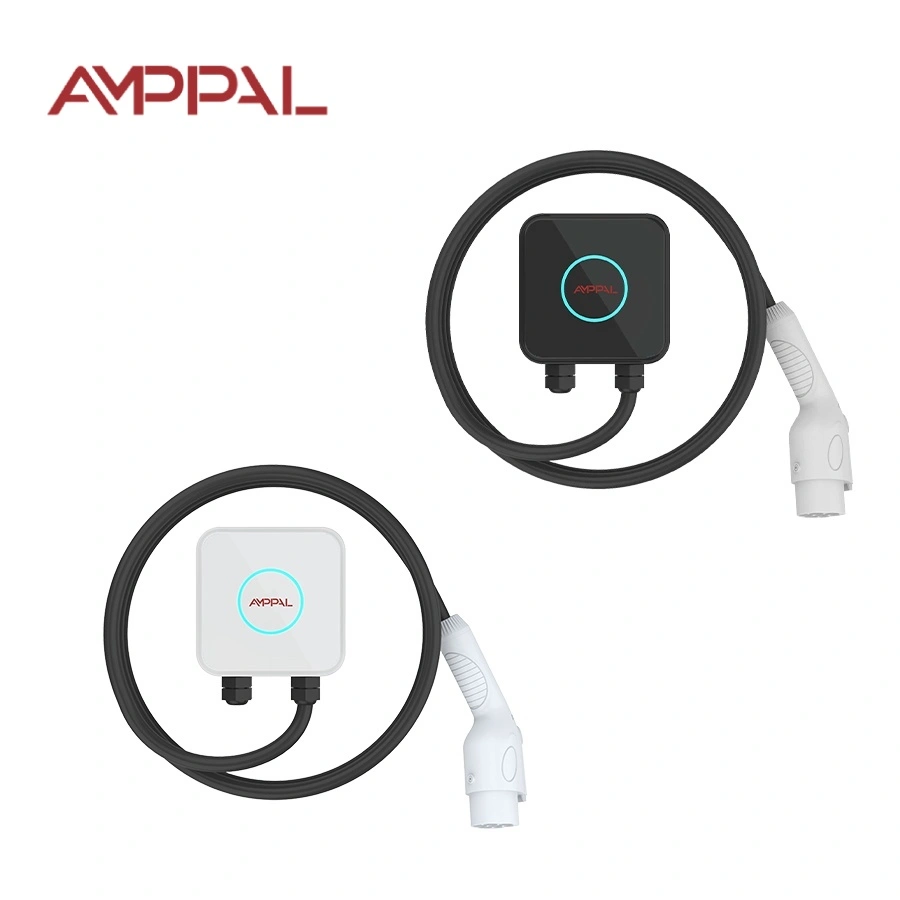

100개 이상의 OEM 옵션: 로고, 케이블 길이, 플러그 표준(유형 1/유형 2/GB/T), 케이스 색상.

수출 서류 완료: CE 선언, IEC 61851-1 테스트 보고서, 공장 검사 인증서.

40개 이상 국가에서의 실적; 참고 파트너로는 NEOM(사우디아라비아)과 Sime Darby(말레이시아)가 있습니다.

1개 단위의 시험 MOQ; 50 및 500 단위의 가격 책정 계층.

상자, 무게 및 화물 옵션

배송 상자의 크기는 210 x 210 x 120mm이고 장착 플레이트와 도구를 포함하면 약 1.7kg입니다. 50개 단위 팔레트의 무게는 90kg 미만이므로 소규모 주문의 경우 항공 화물이 기본으로 사용됩니다. 일반적으로 유럽까지 호별 배송 기간은 5~7일입니다.

해상 화물: 50개 상자로 구성된 수축 포장 팔레트 24개로 구성된 20피트 컨테이너당 약 1,200개.

조건: FOB 닝보 또는 상하이, EXW 또는 CIF. 서류 작업에는 상업 송장, 포장 목록, CE 신고서 및 원산지 증명서가 포함됩니다. L/C 및 D/P가 허용됩니다.

보증, 예비 부품 및 서비스 응답

제조 결함에 대한 2년 보증; 노동 및 반품 배송은 사례별로 합의됩니다.

예비 부품 - 릴레이, 제어 보드, 케이블, 장착 플레이트 - 영업일 기준 7일 이내에 배송됩니다.

영업일 기준 1일 이내에 엔지니어 응답을 통해 사진 또는 비디오 오류 진단.

사용자 유지 관리: 통풍구를 닦고, 케이블 피복을 확인하고, 설치 후 1개월 후에 나사를 다시 조이십시오.

독일, 프랑스, ​​UAE 현지 파트너와 딜러 서비스 계약을 맺었습니다.

충전기를 이동할 때 해야 할 일과 하지 말아야 할 일

잘못된 점: 공급 케이블을 잡아당겨 장치를 젖게 포장한 것입니다. 오른쪽: 차단기를 끄고, 글랜드를 건조시키고, 케이블을 느슨하게 감고, 상자를 트렁크에 똑바로 세워 보관합니다.

잘못됨: 전기 기술자가 회로를 점검하지 않고 새 주소에 다시 설치합니다. 오른쪽: 플레이트를 나사로 고정하기 전에 현지 전기 기술자에게 32A 용량과 RCD 유형을 확인하도록 요청하세요.

잘못됨: 충전 케이블을 사용하여 장치를 운반합니다. 오른쪽: 몸으로 들어 올리세요. 케이블은 수하물 취급용이 아닌 전류 등급입니다.

틀린 점: 임시 장소에 2식 총을 땅에 매달아 두는 것입니다. 오른쪽: 벽 홀스터를 사용하거나 홀스터가 없으면 총을 가방에 넣습니다.

틀렸음: 대상의 230V 소켓이 작동한다고 가정합니다. 오른쪽: 실제 32A 지원 회로를 확인하세요. 13A 소켓은 세션을 트립하거나 제한합니다.

이동식 충전기를 사용한 소유자 경험

더블린에서 임대하는 소프트웨어 엔지니어는 평균 18개월마다 이사합니다. 그는 마운팅 키트를 파우치에 넣어두고 이동하려면 '점심 시간'이 필요하다고 말합니다. 차단기를 끄고 나사 4개를 풀고 차에 상자를 넣은 후 새 아파트에 다시 설치합니다. 그의 불만은 5m 케이블이 더블 베이의 반대편에 너무 빡빡해서 기수를 안으로 주차한다는 것입니다.

밴쿠버의 한 부부는 아파트와 4시간 거리에 있는 호숫가 오두막을 위해 하나의 Compact를 유지하고 두 번째 후면 플레이트를 구입하여 벽 하드웨어가 두 사이트 모두에 유지되도록 했습니다. 그들이 발견한 문제점은 캐빈에서 7kW가 32A 회로를 최대화하므로 온수기와 충전기가 함께 작동할 수 없다는 것입니다. 밤새 충전을 예약합니다.

호주의 한 육로인은 캠프장 32A 연결을 통해 돌격했고 해당 유닛이 트렁크의 자갈길에서 4,000km를 살아남았다고 보고했습니다. 참고 사항: 빠른 시작 카드는 영어로만 제공되며 상자에 프랑스어/스페인어 버전이 들어 있기를 원합니다.

세입자가 가장 많이 묻는 질문

Q: 이것을 설치하려면 집주인의 허가가 필요합니까?

A: 후면 플레이트에는 4개의 작은 나사 구멍이 있으므로 먼저 문의하십시오. 대부분의 집주인은 제거가 깨끗하기 때문에 이를 받아들입니다.

Q: 정말 제가 직접 옮길 수 있나요?

A: 제거는 DIY로 안전하지만 다시 설치할 때마다 회로를 확인하기 위해 전기 기술자가 필요합니다.

Q: 할머니 케이블보다 더 빨리 충전됩니까?

답변: 예. 8A 가정용 케이블 충전보다 약 3배 빠릅니다.

Q: 다음 집에 단상 16A만 있으면 어떻게 되나요?

A: 장치는 3.7kW로 적응하고 충전됩니다.

Q: 어떤 플러그를 주문해야 합니까?

A: 유럽 자동차의 경우 유형 2, 대부분의 일본 및 미국 모델의 경우 유형 1, 중국 시장 차량의 경우 GB/T입니다.

Q: 하우징은 트렁크 여행에 충분히 견고합니까?

A: 방열판 코어가 밀봉된 UL94 V-0 쉘은 여러 곳에서 검증되었습니다. 가능하면 원래 상자에 포장하십시오.

Q: 육각 키를 분실하면 어떻게 되나요?

A: 어디에서나 판매되는 표준 크기입니다. 상자에 예비품도 포함되어 있습니다.

Q: 일반적인 EV를 완전 충전하는 데 얼마나 걸리나요?

답변: 40kWh 배터리는 7kW에서 약 5.5~6시간 내에 10%에서 100%까지 충전됩니다.

Q: 1대로 차량 2대를 충전할 수 있나요?

A: 아니요 - 장치당 단일 커넥터입니다. 베이 2개가 필요한 경우 두 번째 컴팩트를 추가하세요.
