효율적인 고출력 EV 충전을 위한 고성능 수냉식 충전 스택

AMPPALl수냉식 충전 스택고전류 DC 충전용으로 설계되었습니다. 현재 제품 범위에는 240kW, 360kW 및 480kW 충전 스택 구성이 포함되며, 선택된 수냉식 단자는 최대 600A 또는 800A의 전류를 지원합니다.

폐쇄형 액체 냉각 루프는 고전류 케이블 및 터미널 어셈블리에서 열을 제거합니다. 이 구성은 선택한 모델 제한 내에서 지속적인 고전력 작동 및 800V급 차량 플랫폼을 지원합니다.

주요 특징

지속적인 고전력 충전
경량 수냉식 케이블
밀봉된 옥외 보호
저소음 작동

폐쇄 루프 액체 냉각은 고전류 구성 요소에서 열을 제거하고 선택한 구성 내에서 지속적인 출력을 지원합니다.

비슷한 정격 전류에서 수냉식 케이블 어셈블리는 케이블 무게를 약 40~60% 줄여 핸들을 더 쉽게 사용할 수 있습니다.

밀봉된 인클로저 설계로 까다로운 실외 현장의 전력 전자 장치에 유입되는 먼지, 습기 및 염분이 함유된 공기를 제한합니다.

액체 냉각은 대형 고출력 팬에 대한 의존도를 줄입니다. 일부 시스템은 55dB 미만에서 작동할 수 있습니다.

제품군 및 주요사양

매개변수	사양
스택 출력	240kW / 360kW / 480kW
단자 전류	선택된 수냉식 구성에서 최대 600A/800A
출력 전압 DC	200-1000V
냉각	공냉식 및 수냉식 단자 옵션
능률	나열된 수냉식 시스템에서 ≥94.5%
케이블	나열된 모델의 경우 5m 표준
보호	IP54
HMI	7인치 컬러 화면 / 모델별 LED 표시등

고전류 충전, 케이블 처리 및 열 관리

AMPPAL은 필요한 전력, 최대 전류, 주변 온도, 충전 빈도 및 커넥터 표준에 따라 스택, 냉각 시스템 및 터미널을 일치시킵니다.

선택된 시스템은 과전압, 과전류 및 과열 보호 기능이 있는 실시간 온도 모니터링을 사용합니다. 수냉식 케이블 어셈블리는 비슷한 전류 정격에서 케이블 무게를 줄입니다. 밀폐형 캐비닛과 낮은 팬 수요는 덥고 습하며 염분이 많은 실외 환경에 적합합니다.

다양한 전력 레이아웃이 필요한 충전 프로젝트의 경우 AMPPAL은 다음도 제공합니다.고전력 DC 충전기그리고분할형 DC 충전기다양한 사이트 구성용.

냉각 시스템 및 서비스 요구 사항

전원 스택, 냉각 장치, 수냉식 케이블 및 터미널은 일치하는 구성으로 선택해야 합니다. 해당 시스템 데이터시트를 참조하여 정격 전류, 주변 온도 범위, 충전 빈도 및 설치 조건을 확인하세요.

냉각 시스템 검사 및 서비스는 지정된 냉각수 검사, 연결 검사 및 경보 처리를 포함하여 제공된 모델 설명서를 따라야 합니다. 액체 냉각은 고전류 작동을 지원합니다. 현장 온도, 차량 승인 및 시스템 작동 한계를 확인할 필요가 없어지지는 않습니다.

더 작은 설치 공간을 위해 AMPPAL은 다음도 제공합니다.벽걸이형 DC 충전기. 여러 차량 충전 요구 사항의 경우,다중 건 DC 충전기충전 레이아웃에 따라 선택할 수 있습니다.

일반적인 애플리케이션

초고속 충전 허브 | 활용도가 높은 공공사이트 | 함대 창고 | 대형 차량 충전

자주 묻는 질문

Q. 액체 냉각은 더운 날씨에도 전력 감소를 보장하지 않습니까?

A. 보편적인 보증은 가정되어서는 안 됩니다. 출력은 선택한 모델, 주변 조건, 차량 승인 및 냉각 시스템의 작동 한계에 따라 달라집니다.

Q. 수냉식 시스템에는 무엇이 일치해야 합니까?

A. 전원 스택, 냉각 장치, 최대 전류, 케이블/단자, 커넥터 및 현장 온도 조건을 하나의 구성으로 확인해야 합니다.

귀하의 프로젝트에 수냉식 충전 솔루션이 필요하십니까?AMPPAL에 문의하세요전력 요구 사항, 차량 유형 및 현장 조건에 따른 구성 지원.

View as

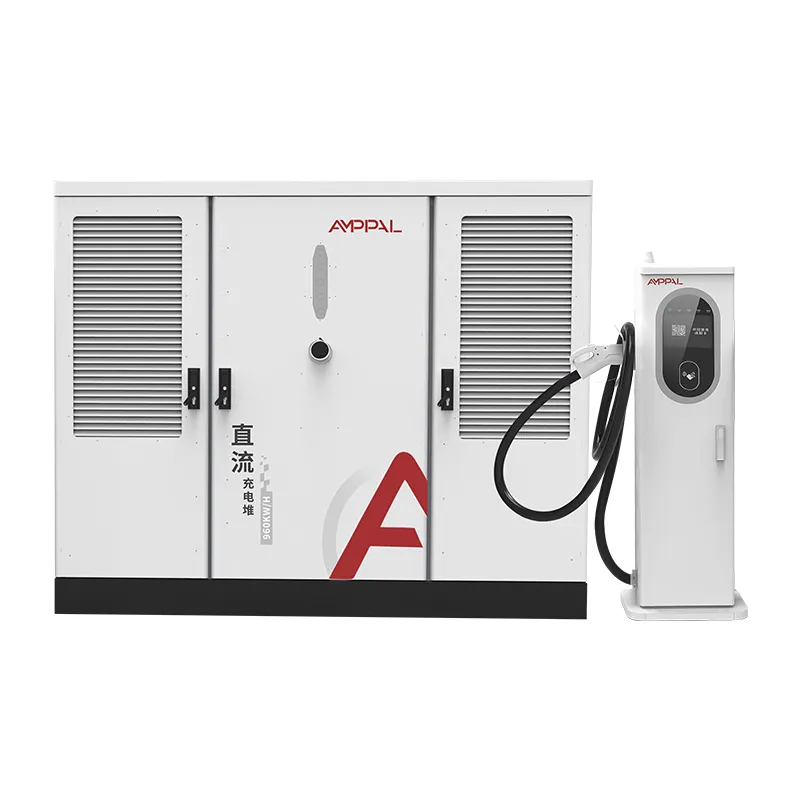

대규모 충전 허브를 위한 960kW 수냉식 고출력 EV 충전 스택

대규모 충전 허브용 AMPPAL 960kW 수냉식 고출력 EV 충전 스택(AF-DC-960)은 전기 트럭 차고지, 항만 물류 야드 및 슈퍼 허브와 같은 메가와트급 사이트를 위해 구축된 960kW 수냉식 DC 충전 스택입니다. 2200 x 1800 x 1000mm 캐비닛은 DC200-1000V 출력으로 94.5% 피크 효율로 600A 수냉식 터미널을 실행합니다. AMPPAL은 사우디아라비아의 NEOM 그린 수소 프로젝트를 위해 500개의 수냉식 장치를 공급했으며 480kW 완전 액체 플래그십 사이트를 포함하여 200개 이상의 스테이션을 운영하고 있습니다. CE/TUV/CB/CCC/UL, 2년 보증, Yueqing에서 영업일 기준 15-20일.

더보기 >> 문의 보내기 >>

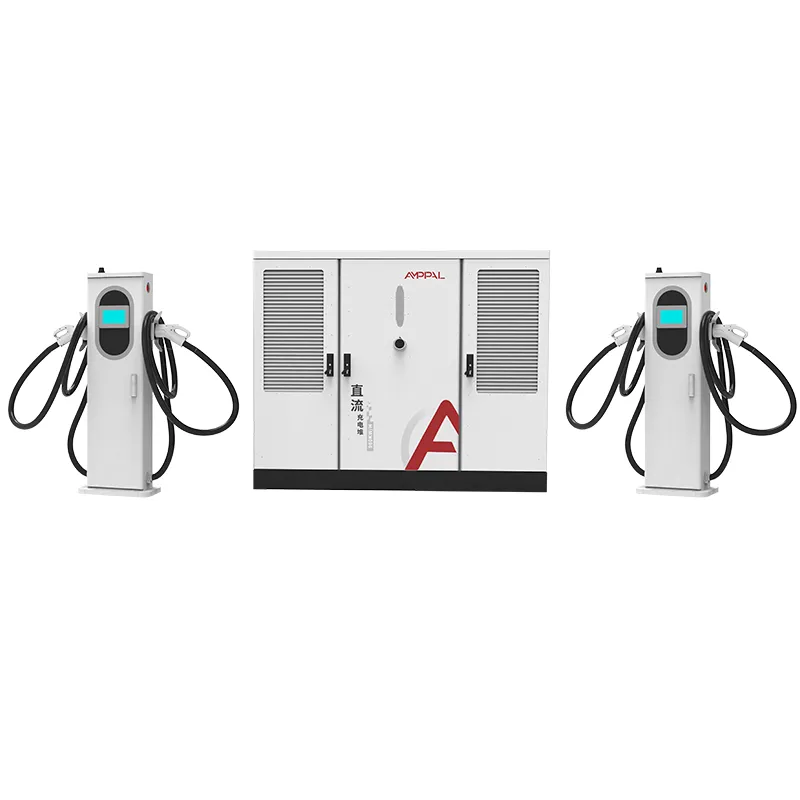

대형 차량용 600kW 수냉식 초고속 EV 충전 시스템

대형 차량용 AMPPAL 600kW 수냉식 초고속 EV 충전 시스템(AF-DC-600)은 액체 냉각 인터페이스 표준을 형성하는 데 도움을 준 공급업체의 600kW 수냉식 DC 충전 스택입니다. 2025년 4월 AMPPAL은 Canton Fair에서 수냉식 커넥터 제안을 발표하고 IEC 전문가의 관심을 끌었습니다. 따라서 AF-DC-600은 독점 도박이 아닌 초기 표준에 맞춰 구매한 것입니다. 600A 액체 단자, 94.5% 피크 효율, DC200-1000V, IP54 침투 보호, 2년 보증, Yueqing 공장에서 3~4주 이내에 배송됩니다.

더보기 >> 문의 보내기 >>

초고속 충전을 위한 480kW 고밀도 액체 냉각식 EV 충전 스택

초고속 충전을 위한 AMPPAL 480kW 고밀도 액체 냉각식 EV 충전 스택에는 서로 다른 아키텍처를 갖춘 2개의 480kW 액체 냉각식 DC 충전 스택이 포함되어 있습니다. AF-DC-480-LC-S1은 250A 공냉식 및 600A/800A 수냉식 터미널이 혼합된 소형 1750 x 1200 x 900mm 캐비닛과 스와이프 카드 및 QR 액세스 제어 기능을 결합합니다. AF-DC-480-LC-S2는 1850 x 1850 x 1000mm 캐비닛과 앱 관리 복도용 순수 600A 액체 터미널을 결합합니다. 둘 다 94.5% 피크 효율, DC200-1000V, IP54, 2년 보증을 제공합니다. 솔직하게 비교한 다음 AMPPAL에 가격을 문의하세요.

더보기 >> 문의 보내기 >>

상업용 EV 네트워크를 위한 480kW 수냉식 DC 고속 충전 전원 시스템

상업용 EV 네트워크용 AMPPAL 480kW 수냉식 DC 고속 충전 전원 시스템(AF-DC-480-LC-S2)은 600A 수냉식 터미널이 공냉식 케이블의 물리적 한계를 해결하는 480kW 수냉식 DC 충전 스택입니다. 즉, 한 손으로 관리할 수 있는 더 얇고 가벼우며 시원한 건입니다. 94.5% 피크 효율, DC200-1000V, IP54, CCS1/CCS2/GB/T/CHADeMO/NACS, OCPP 1.6/2.0. CE/TUV/CB/CCC/UL 인증, Yueqing 공장에서 영업일 기준 15-20일, 2년 보증. AF-DC-480-LC-S2 가격과 액체 케이블 사양 시트는 AMPPAL에 문의하세요.

더보기 >> 문의 보내기 >>

차량 충전 허브용 360kW 수냉식 고출력 EV 충전 스택

차량 충전 허브용 AMPPAL 360kW 수냉식 고전력 EV 충전 스택(AF-DC-360-LC-S1)은 고정 베이당 출력 대신 공유 전원 풀을 갖춘 360kW 수냉식 DC EV 충전 스택입니다. 하나의 캐비닛은 최대 8개의 혼합 터미널(250A 공냉식 및 600A/800A 수냉식)을 제공합니다. 800V 차량 한 대는 현장이 조용할 때 전체 360kW를 끌어낼 수 있으며, 스케줄러는 피크 시간에 전력을 공정하게 분배합니다. 94.5% 효율, DC200-1000V, IP54, OCPP 1.6/2.0, CE/TUV/CB/CCC/UL. Yueqing 공장에서 영업일 기준 15-20일, 보증 기간은 2년입니다.

더보기 >> 문의 보내기 >>

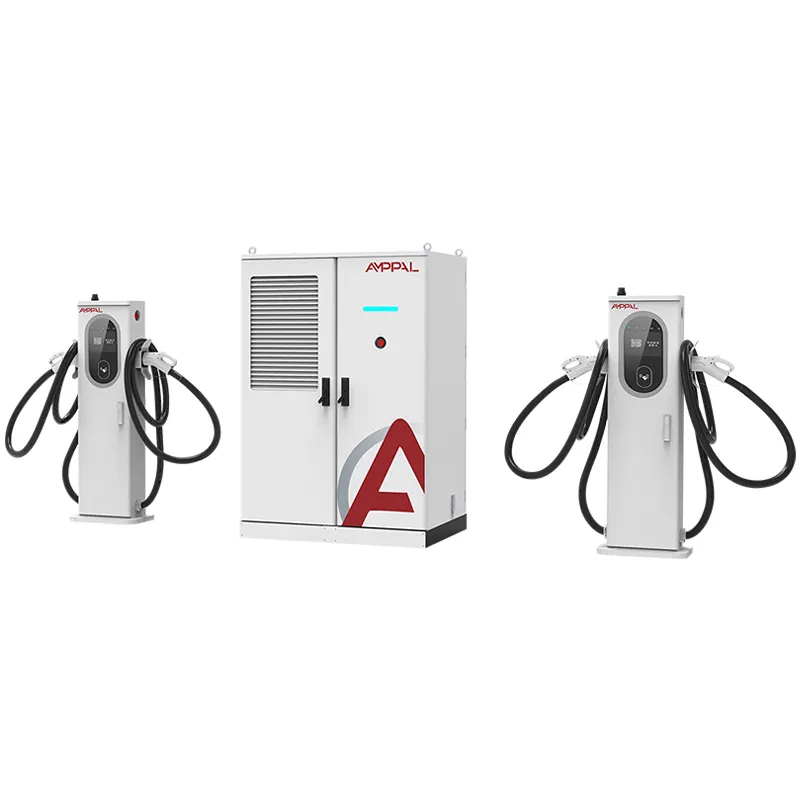

고출력 충전소를 위한 240kW 수냉식 DC EV 충전 전원 스택

고전력 충전소용 AMPPAL 240kW 수냉식 DC EV 충전 전원 스택(AF-DC-240-LC-S1)은 하나의 전원 캐비닛에서 250A 공냉식 및 600A/800A 수냉식 터미널을 실행하는 240kW 수냉식 DC EV 충전 스택입니다. 최고 효율 94.5%, 출력 DC200-1000V, IP54 인클로저, CCS1/CCS2/GB/T/CHADeMO/NACS 지원. Zhejiang 공장에서 직접 구매하세요: CE/TUV/CB/CCC/UL 인증, 영업일 기준 15-20일 소요 시간, 2년 보증. AF-DC-240 가격표와 귀하의 사이트에 대한 무료 터미널 혼합 계획을 요청하십시오.

더보기 >> 문의 보내기 >>
