상업용 건물을 위한 7kW OCPP 스마트 AC EV 충전소

미국에서 UL 인증이 전력 등급보다 더 중요한 이유

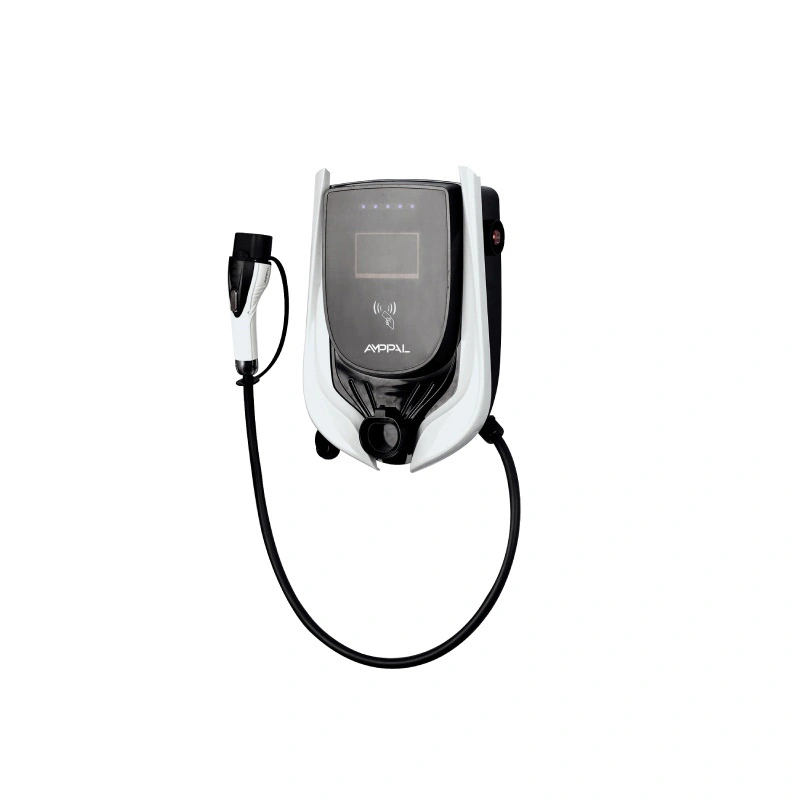

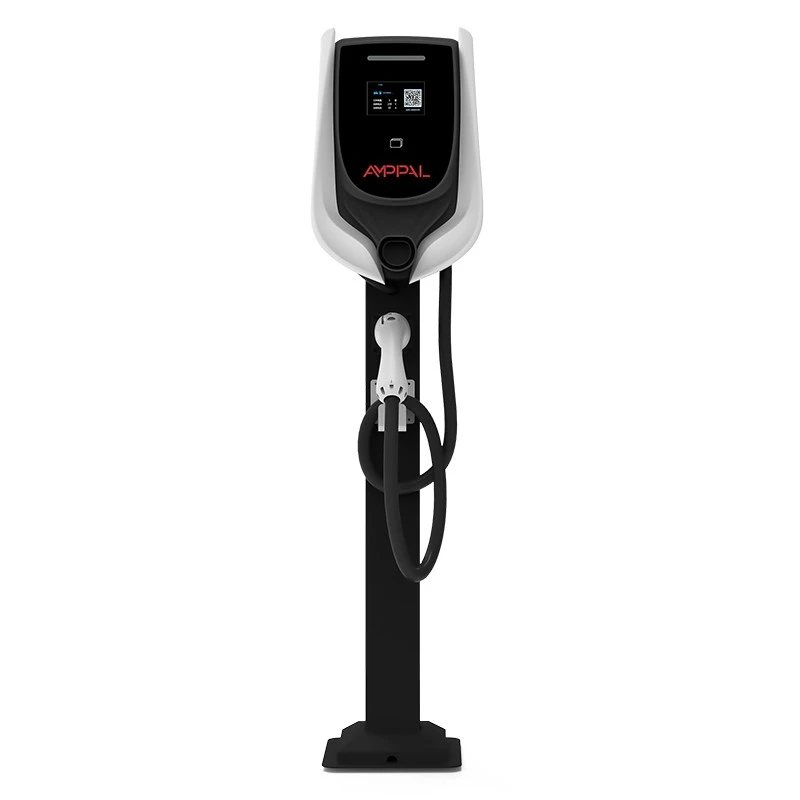

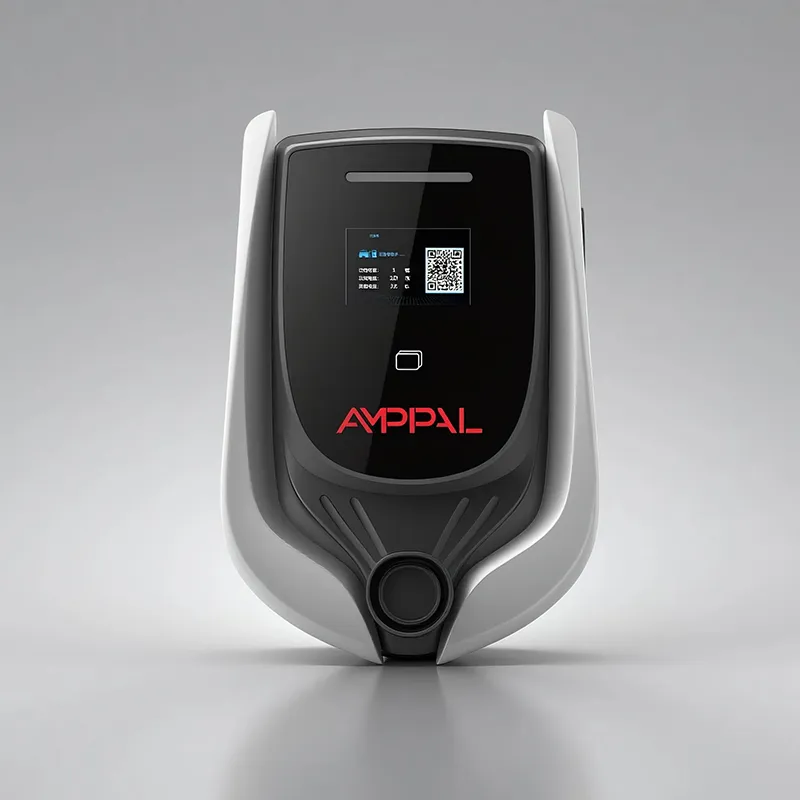

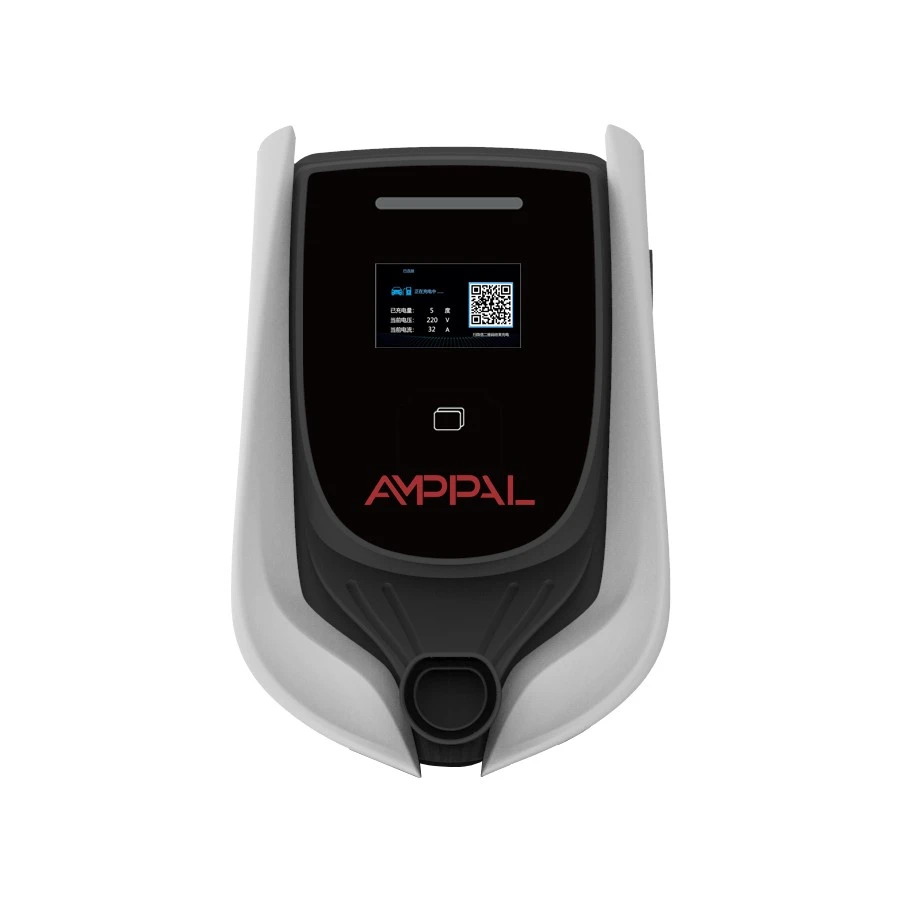

미국에서는 인증서가 킬로와트보다 더 중요하며 인증서는 UL입니다. 이 7kW 스테이션(모델 AF-AC-7-L/B-A-M-4-SD-P)은 미국인에게 판매되는 유럽 제품이 아닙니다. 이는 미국 당국이 실제로 검사하는 두 가지 UL 표준인 UL 2202 및 UL 2231-2에 따라 제작, 테스트 및 문서화된 EV 공급 장치입니다.

EU로 판매하는 것과 미국으로 판매하는 것의 차이점은 자체 선언과 제3자 목록의 차이입니다. CE는 유럽 시장에 대한 제조업체의 선언입니다. 미국 건축 검사관, 보험사, 유틸리티 회사는 UL을 찾고 있으며 많은 유틸리티 리베이트 프로그램은 UL이 없는 장비를 거부합니다.

NEC 625조는 EV 충전 장비 설치에 적용되는 규정으로, 검사관은 관할 지역 당국을 통해 이를 적용합니다. 명확한 명판이 있는 UL 등록 스테이션을 사용하면 허가 관련 대화가 짧아집니다. 이것이 바로 여기서 실제 제품입니다. 서류 작업이 완료되고, 통과가 허가되며, 차분하게 유지되는 보험입니다.

이 스테이션의 6가지 규정 준수 주도 이점

UL 2202 목록에는 미국 프로젝트 엔지니어가 사양서에 입력한 전체 충전 시스템이 포함됩니다.

UL 2231-2는 인력 보호 회로를 다루며, 충격 방지 계층 검사관은 전원을 공급하기 전에 확인합니다.

32A의 240V 단상은 표준 북미 주거 및 경상업 서비스와 일치합니다.

RFID와 OCPP 1.6j는 역을 비거주자를 위한 무료 콘센트가 아닌 청구 가능한 자산으로 전환합니다.

IP54 밀봉 및 40dB 이하의 소음 등급으로 차고, 간이 차고 및 실내 주차 구조물에 적합합니다.

명판의 UL 마크는 UL의 온라인 디렉토리에서 확인할 수 있으며, 이는 구매자가 주문하기 전에 확인하는 방법입니다.

기술 사양

미국과 캐나다 전역에 배포

각 주차 공간이 240V로 사전 배선되어 있는 EV 지원 건축 규정이 있는 주의 다가구 주택입니다.

OCPP 백엔드를 통해 비용을 회수하여 직원 부지에 대한 작업장 요금을 청구합니다.

보드가 소유자별 측정 및 액세스 제어가 필요한 캐나다의 콘도미니엄 차고.

숙박객이 하룻밤 동안 요금을 청구하고 요금은 폴리오로 지불되는 호텔 및 소매 주차장입니다.

8~10시간 동안 주차하고 안정적인 32A 세션이 필요한 밴과 픽업을 운영하는 소형 차량 야드입니다.

UL 2202 및 UL 2231-2가 실제로 검증하는 것

UL 2202는 전기 자동차 충전 시스템 장비에 대한 안전 표준입니다. 즉, 정상 및 고장 조건에서 전체 스테이션의 구성, 배선, 절연 및 화재 동작을 다루고 있습니다. 이를 통과한다는 것은 UL 엔지니어가 게시된 요구 사항을 기준으로 인클로저, 접촉기, PCB 레이아웃 및 열 설계를 검토했다는 의미입니다.

UL 2231-2는 개인 보호 표준입니다. 이는 사용자가 젖은 커넥터를 연결하거나 분리하거나 접촉할 때 감전을 방지하는 회로를 제어합니다. 접지 연속성 확인, 누설 전류 모니터링 및 충전 부품과 접촉하기 전에 출력의 전원을 차단하는 메커니즘이 가능합니다.

두 목록 모두 모델 번호 아래 UL 공개 디렉토리에 있으므로 텍사스의 전기 검사관과 토론토의 콘도 엔지니어는 우리가 보내는 정확히 동일한 인증서를 볼 수 있습니다. 복사 게임도 없고 'UL과 동등한' 언어도 없습니다. 목록이 그 증거입니다.

UL 그 이상: 생산 품질 보증

모든 생산 배치는 일련번호로 테스트 기록까지 추적되며, 이 기록은 10년 동안 보관됩니다.

각 스테이션은 포장하기 전에 전체 내압 및 절연 테스트를 실행합니다. 통과 값이 기록됩니다.

모든 펌웨어 빌드는 릴리스 전에 참조 백엔드에 대해 실행되므로 업데이트로 인해 결제 통합이 조용히 중단될 수 없습니다.

RFID 리더 범위, LCD 대비 및 LED 스트립 기능은 샘플링되지 않고 모든 장치에서 확인됩니다.

IP54 및 음향(40dB 이하) 결과는 생산 샘플에서 검증되고 배치 기록에 보관됩니다.

공장 자체의 품질 시스템은 UL 감시 프로그램에 따라 감사를 받기 때문에 목록은 계속 유지됩니다.

판금에서 완성된 스테이션까지: 8단계

이 라인은 조립 시 FANUC 로봇, 인클로저에 TRUMPF 레이저 절단기를 사용하여 2024년에 100만 개 이상의 충전 장치를 공급한 저장 캠퍼스를 공유합니다.

1. 인클로저 강철은 레이저 절단, 프레스 제동 및 분체 코팅 처리되어 있습니다.

2. 개스킷과 IP54 밀봉 표면이 장착되고 검사됩니다.

3. 전원 및 통신 보드는 SMT로 제작되었으며 리플로우 납땜되었습니다.

4. LCD, LED 스트립 및 RFID 모듈이 장착되고 보정됩니다.

5. 소프트웨어가 로드되고 참조 백엔드와의 라이브 핸드셰이크가 완료될 때까지 어떤 장치도 이 스테이션을 통과하지 않습니다.

6. 이더넷, 4G, WiFi, RS485 경로가 순서대로 실행됩니다.

7. 모든 스테이션에서 내전압, 절연 및 번인 테스트가 실행됩니다.

8. 명판, UL 마크 및 상자는 QC 스탬프 앞에 표시됩니다.

규정 준수 확인: 이 스테이션이 귀하의 사이트에 적합합니까?

이 스테이션은 240V 단상 서비스, 실당 32A 회로, 액세스 제어 또는 청구가 필요한 미국 및 캐나다 사이트에 적합합니다. EV 준비 코드가 있는 지방자치단체, 유틸리티 리베이트를 요구하는 집주인, 사양 프로젝트를 구축하는 계약업체는 UL 서류 작업이 판매 업무의 절반을 수행한다는 것을 알게 될 것입니다.

3가지 경우에 잘못된 상품입니다. 3상 서비스 및 축당 11kW 요구 사항이 있는 현장에서는 대신 11kW OCPP 스테이션을 사용해야 합니다. 30분 미만의 회전율이 필요한 위치에는 이 AC 장치가 아닌 DC가 필요합니다. 그리고 사용자나 청구서를 관리할 의도가 없는 사이트에서는 더 간단한 모델로 비용을 절약할 수 있습니다. RFID 및 OCPP 스택은 누군가가 이를 관리할 때만 비용 가치가 있습니다.

주문하기 전에 전기 기술자에게 세 가지 사항을 확인하십시오. 서비스는 240V이고 정지 회로는 연속 32A 정격이며 주차 공간에는 네트워크 경로(이더넷, 셀룰러 신호 또는 WiFi) 또는 승인된 오프라인 작동 계획이 있습니다. 우리 엔지니어들은 어느 쪽이든 귀하와의 연결을 매핑할 것입니다.

미국 설치업체가 AMPPAL을 선택하는 이유

주문부터 배송까지 영업일 기준 15~20일이 소요되며 이는 일반적인 OEM 리드 타임보다 건설 일정에 더 적합합니다.

OEM 옵션: 인클로저, 부팅 화면, RFID 카드에 표시되는 브랜드와 영어 설명서가 표준으로 제공됩니다.

UL 2202 및 UL 2231-2 인증서와 공장의 CE, TÜV 및 CB 파일이 사양 팀과 공유됩니다.

MOQ는 주문별로 협상됩니다. 계약자와 유통업체는 일반적으로 20~50개 단위로 시작합니다.

우리는 200개 이상의 충전소를 직접 운영하므로 미국 구매자는 단순히 충전기를 판매하는 것이 아니라 충전기도 운영하는 팀과 이야기를 나눕니다.

수출 포장, 컨테이너 선적 및 서류 작업

각 스테이션은 58 × 42 × 30cm 크기, 총 중량 약 12kg의 폼 크래들 상자에 벽면 브래킷, 스타터 RFID 카드 및 설명서와 함께 배송됩니다. 상자에는 항구에서 쉽게 검사할 수 있도록 모델 명판과 UL 목록 표시가 붙어 있습니다.

팔레트화된 해상 화물은 팔레트당 24-30개 스테이션, 40HQ 컨테이너당 약 300개 스테이션을 차지합니다. 3.5kW 및 11kW OCPP 스테이션과의 혼합 부하는 범위를 구축하는 배전업체의 일상적인 일입니다.

미국 통관업자를 위해 상업 송장, 포장 목록, 원산지 증명서, UL 인증서 사본 등의 문서가 준비되어 있습니다. EXW, FOB Ningbo 또는 CIF를 견적하고 Ningbo 또는 Shanghai를 통해 배송합니다.

보증 및 현지 지원 구조

스테이션 및 내부 모듈의 제조 결함에 대해 2년 보증.

지원 시간은 미국 시간대와 겹치며 원격 진단은 통화 중에 OCPP 로그를 읽습니다.

판독기, LCD 패널 및 전원 모듈은 재고에서 영업일 기준 3~5일 내에 배송됩니다.

펌웨어 업데이트는 백엔드를 통해 원격으로 푸시됩니다. UL 인증 구성요소는 대체품으로 절대 교체되지 않습니다.

이 모델이 단종된 후에도 예비 부품 커버는 5년간 계속됩니다.

피해야 할 설치 및 작동 실수

잘못된 점: 지방 당국이 허가에 서명하기 전에 발전소에 전력을 공급한 것입니다. 오른쪽: 허가증을 가져오고, UL 목록을 표시하고, 검사 후 전원을 공급합니다.

잘못된 점: 스테이션을 다른 부하와 공유되는 50A 회로에 착륙시키는 것입니다. 오른쪽: NEC 625에 따른 스톨당 전용 32A 연속 정격 회로.

잘못됨: '마지막 현장에서 작동'했기 때문에 지상 점검을 건너뛰었습니다. 오른쪽: 현장에서 접지 및 접지 연속성을 확인합니다. UL 2231-2 보호는 이에 따라 달라집니다.

틀린 점: 건물 전체에 하나의 RFID 카드를 제공하는 것입니다. 오른쪽: 사용자별 카드를 사용하므로 OCPP 트랜잭션 로그가 청구에 의미를 갖습니다.

틀렸다: 네트워크 장애로 인해 스테이션이 차단되었다고 가정합니다. 오른쪽: 로컬 목록에서 알려진 카드 청구 및 링크가 반환되면 거래가 업로드됩니다.

북미 설치업체 및 차량의 피드백

Dallas-Fort Worth 지하철의 한 전기 공사업체는 2025년에 세 개의 다가구 프로젝트에 걸쳐 30개의 스테이션을 설치했습니다. 그는 UL 파일로 인해 허가 관련 대화가 몇 주에서 며칠로 단축되었으며 그의 유일한 불만은 12kg 단위가 사다리 위의 2인용 리프트라는 것입니다. 이제 그의 승무원은 모든 마운트에 도우미를 사용합니다.

토론토의 한 콘도 위원회는 지하 차고에 4개의 스테이션을 운영하고 있습니다. 자산 관리자는 매달 소유자별 kWh 보고서를 내보냅니다. 한 가지 불만은 LCD의 영어로만 제공되는 메뉴인데 프랑스어권 소유자가 첫 달 동안 표시한 것입니다.

시카고의 한 차량 감독관은 8개 역에서 밤새 12대의 작업용 밴에 요금을 부과합니다. 일리노이 주의 한 겨울 동안 세션은 안정적이었습니다. 그가 우리에게 남긴 메모는 LED 스트립이 어두운 장소에서 클립보드를 읽을 수 있을 만큼 밝다는 것이었습니다. 야간 근무 운전자는 이를 '신호등'이라고 부르지만 그는 이를 기능으로 간주합니다.

규정 준수 관련 질문 미국 구매자가 묻는 질문

Q: 이 스테이션에서 UL 인증은 무엇을 의미합니까?

A: UL 엔지니어는 UL 2202 및 UL 2231-2에 따라 전체 장치를 검토하고 테스트했으며 목록은 공장 감시하에 그대로 유지됩니다.

Q: 미국에서는 CE가 인정되나요?

A: 아니요. CE는 EU 시장 선언입니다. 관할권이 있는 미국 당국은 UL과 같은 제3자 목록을 찾고 있으며, 많은 유틸리티에서는 리베이트를 요구합니다.

Q: NEC 625란 무엇입니까?

답변: EV 충전 장비 설치(회로 크기, 접지 및 분리 요구 사항)를 다루는 미국 전기 규정(National Electrical Code) 기사입니다.

Q: 설치에 허가가 필요합니까?

A: 대부분의 미국 및 캐나다 관할권에서는 그렇습니다. UL 목록은 검사관이 명판에서 보고 싶어하는 것과 정확히 같습니다.

Q: 미국 시장용 EV를 충전할 수 있나요?

A: 예, 해당 시장에 맞게 구성된 커넥터 변형을 사용하여 최대 32A에서 240V 단상을 제공합니다.

Q: 유틸리티 리베이트가 적용됩니까?

A: 많은 미국 유틸리티 회사에서는 UL 등록 장비에 대해 리베이트를 제공합니다. 지역 유틸리티의 프로그램 목록을 확인하세요.

Q: 주차장에 인터넷이 없으면 어떻게 되나요?

답변: 스테이션은 로컬 승인 목록을 유지하고 거래를 저장하며, 링크가 가능할 때 업로드합니다.

Q: 상업 청구는 어떻게 이루어지나요?

A: RFID 카드는 OCPP 백엔드의 계정에 매핑되어 세션을 송장 또는 할당 보고서로 전환합니다.
