주거용 및 직장 충전용 11kW AC Wallbox EV 충전기

주거용 및 직장 충전용 AMPPAL RZ 시리즈 11kW AC Wallbox EV 충전기는 위상당 단 16A의 3상 380VAC에서 작동합니다. 이는 오래된 건물에 실제 충전 속도를 추가하는 개조 친화적인 방법입니다. OCPP 1.6J, 옵션 5인치 화면, IP54, CE 및 IEC 인증. 중국에서 공장 직배송, 2년 보증.

문의 보내기

제품 설명

3상 11kW: 오래된 건물에 적합한 조용한 업그레이드

주거용 및 직장 충전용 11kW AC Wallbox EV 충전기는 일반적으로 거리 변압기를 건드리지 않고도 오래된 건물에 추가할 수 있는 가장 큰 전력입니다.

위상당 16A의 3상 380V 공급 장치는 단상 7kW 장치보다 적은 전류를 소모하면서 11kW를 제공합니다. 그 반직관적인 사실이 이 RZ 스테이션의 전체 이야기입니다.

1970년대 아파트 블록, 소규모 작업장 또는 농장 건물의 경우 3상 용량을 추가하는 것이 단상 피드를 업그레이드하는 것보다 쉬운 경우가 많습니다. 왜냐하면 해당 단계가 이미 거기에 있고 기다리고 있기 때문입니다.

이 페이지는 11kW RZ에 필요한 것, 전기 기술자가 확인하는 것, 3상이 실제로 단상을 능가하는 경우 등 개조 경로에 대해 설명합니다.

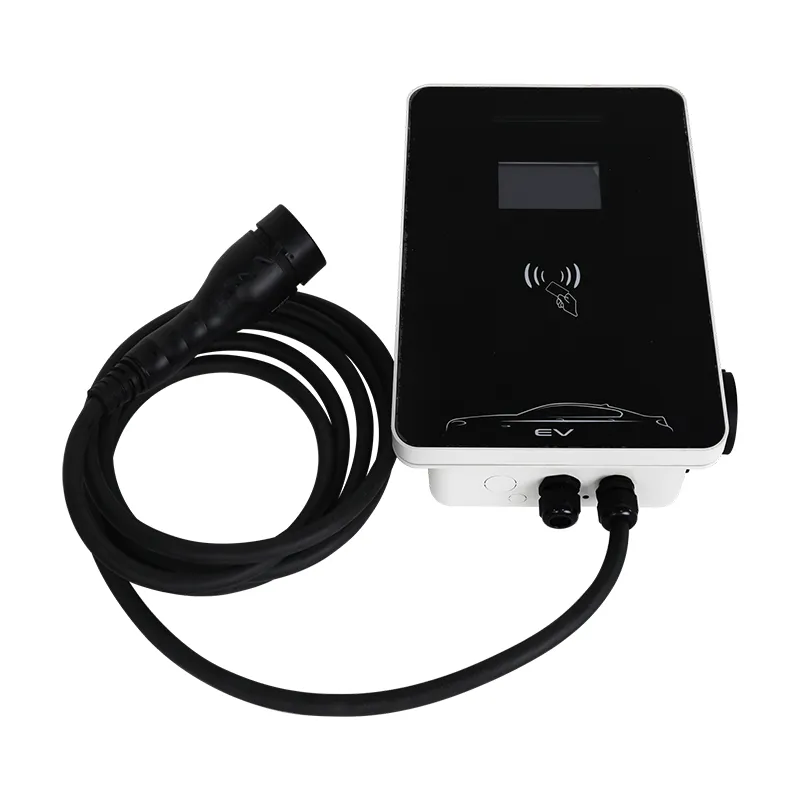

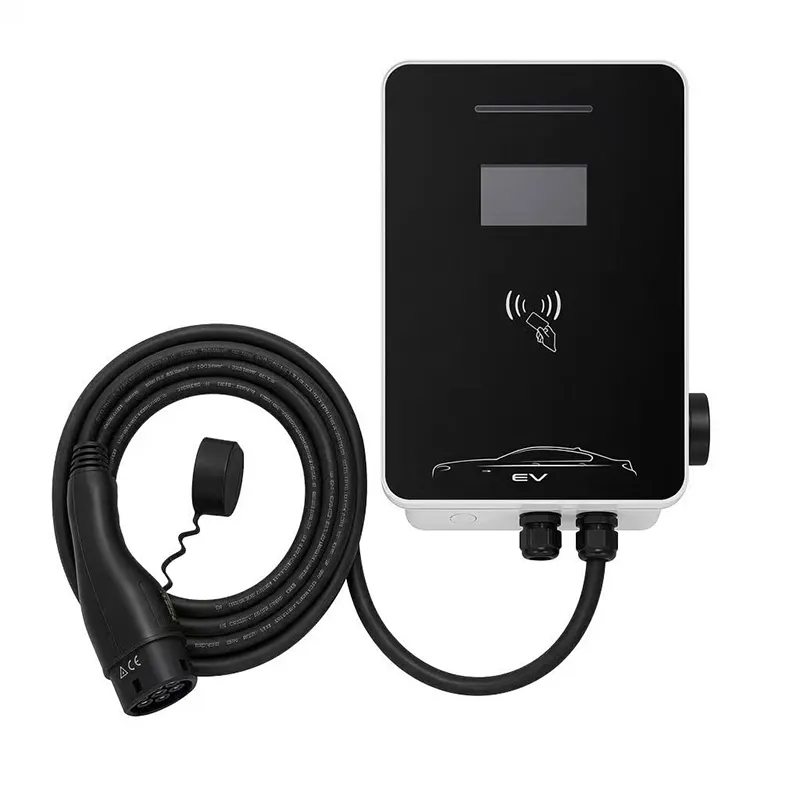

11kW AC Wallbox EV Charger for Residential & Workplace Charging

위상당 16A가 그리드에 선물인 이유

380V 3상에서 11kW는 위상당 16A에 불과합니다. 단상 7kW 충전기는 한 위상에서 32A를 끌어옵니다. 이는 한 와이어 전류의 두 배입니다.

전력이 아닌 전류는 케이블을 가열하고 차단기에 스트레스를 가하며 전압을 저하시키는 요소입니다. 3상에 11kW를 분산시키면 전선당 부하가 줄어들기 때문에 많은 전력회사에서는 더 큰 단상 전력 소비를 거부하는 3상 AC 충전을 승인합니다.

실제로 이는 16A 3상 회로가 오래된 건물(오븐, 온수기, 작업장 기계)에 이미 존재하는 경우가 많으며 여기에 충전기를 추가하는 데 예비 차단기 위치만 필요할 수 있음을 의미합니다.

헤드룸도 남습니다. 건물이 나중에 태양광 또는 두 번째 충전기를 추가하면 케이블을 다시 당기지 않고도 3상 보드가 이를 흡수합니다.

오래된 배전반을 개조하는 데 필요한 것

전기 기술자는 간단한 체크리스트를 실행합니다. 즉, 건물에 실제로 3상(수신 전원에 4개의 와이어 - 3상 + 중성)이 있는지 확인하고, 위상당 기존 부하를 측정하고, RCD가 있는 16A 또는 20A 차단기에 대한 예비 DIN 위치를 찾습니다.

대부분의 개조에서 충전기는 거리까지 새 케이블이 필요하지 않습니다. 보드에서 스테이션까지 5x2.5mm2만 연결하면 차고 벽의 경우 짧고 저렴한 당김이 가능합니다.

건물이 단상 전용이라면 솔직한 대답은 11kW RZ가 잘못된 제품이라는 것입니다. 3상 계량기 업그레이드에 자금을 지원하지 않는 한 7kW 단상 스테이션이 적합합니다. 비용은 국가마다 크게 다릅니다.

우리는 검사 서류 작업을 단순화하기 위해 전기 기술자를 위한 구성 스티커(차단기 정격, 토크 값, RCD 유형)와 함께 각 스테이션을 배송합니다.

기술 사양

매개변수	사양
모델	AF-AC-11-B-A-O-RZ-P
정격 출력	11kW
입력 전압	380VAC
정격전류	16A
화면	5인치 화면(옵션)
네트워크 프로토콜	OCPP 1.6J
치수	400×280×120mm
보호등급	IP54
작동 온도	-20°C ~ +50°C
인증	CE, IEC 표준
보증	2년

단상 대 3상: 멀티 베이 수학

각각 두 개의 충전 베이가 필요한 두 건물을 비교해 보세요.

건물 A는 두 개의 단상 7kW 스테이션을 사용합니다. 한 위상에 총 64A(또는 수동으로 분할), 2개의 32A 차단기 및 소형 변압기에서 위상 불균형 위험이 있습니다.

빌딩 B는 2개의 3상 11kW 스테이션을 사용합니다. 즉, 위상당 총 32A(설계상 균형 유지)이며 각 베이는 7kW 베이보다 거의 60% 빠른 속도로 11kW 가능 차량을 충전합니다.

전환점은 간단합니다. 베이를 2개 이상 계획하거나 11kW 차량을 지원해야 하는 베이 1개를 계획하는 경우 용량과 균형이 3단계로 승리합니다. 베이 1개, 단상 공급: 단상을 유지합니다.

속도 측면에서 11kW는 약 3.5시간 만에 60kWh 배터리를 20%에서 80%까지 충전합니다. 이는 작업장이나 창고에서 주간 회전율에 충분히 빠른 속도입니다.

11kW 3상이 정답인 현장

1) 3단계 보드가 있는 아파트 블록 및 HOA 차고 - 하나의 스테이션이 많은 거주자에게 순차적으로 서비스를 제공합니다. 2) 3~5대의 EV가 있는 소규모 작업장 및 창고 - 밴 및 배송 차량은 경로 간 요금을 청구합니다. 3) 380V 농업 공급품을 사용하는 농장 및 농촌 부동산. 4) 3단계 주방이 있는 호텔 및 B&B - 동일한 보드가 밤새 충전기에 전원을 공급합니다. 5) 태양광을 계획하는 모든 현장 - 3상 인버터와 3상 충전 쌍이 자연스럽게 연결됩니다.

공통 스레드: 3상이 이미 존재합니다. 그렇다면 11kW는 단상 7kW보다 설치 비용이 거의 더 들지 않으며 호환되는 자동차의 충전 속도는 두 배 더 빠릅니다.

규정 준수 및 검증 프로세스

규정 준수는 IEC 61851-1:2017 모드 3 테스트에 달려 있으며 이에 대한 CE 마크가 발행되었습니다.

테스트를 통해 검증된 IP54 침투 보호; -20C에서 +50C까지 작동합니다.

100% 생산 테스트: 접지 연속성, 500V DC 절연, 1.5kV 유전체 내성.

각 설계 실행의 샘플 장치는 96시간 동안 염수 분무되며 설계가 승인되기 전에 접촉기는 50만 번 순환됩니다.

배송 전에 여러 주요 백엔드에 대해 OCPP 1.6J 적합성을 확인했습니다.

외부 인증 기관의 감사를 받은 공장 인증서 CE, TUV, CB 및 UL.

RZ 스테이션 구축: 8단계 공장 흐름

1) 자동화된 광학 검사 및 컨포멀 코팅이 적용된 SMT 보드. 2) 전원 섹션 - 3상 접촉기 세트, 미터 인터페이스, OCPP 컨트롤러 - 배선 및 토크 점검. 3) 하우징 어셈블리, 주문 시 스크린 포켓 장착. 4) 토크 제어 글랜드를 통한 5m 유형 2 케이블. 5) 실제 3상 부하 및 OCPP 핸드셰이크를 포함한 실시간 기능 테스트. 6) 하이 포트 안전성 테스트. 7) 직렬 표시 및 펌웨어 구성. 8) 장착 키트 및 전기 기술자의 구성 스티커가 포함된 상자형; 배치당 24시간 번인 샘플.

Yueqing 공장(Zhejiang)은 AC 및 DC 라인을 별도로 운영합니다. 판금은 FANUC(상하이) 및 TRUMPF(독일) 파트너와 함께 구축한 로봇 셀에서 생산됩니다. 연간 용량은 백만 단위를 초과합니다.

개조 주문의 경우 배송 전에 해당 국가의 그리드 코드에 대한 펌웨어를 사전 설정할 수 있습니다. 영업 담당자에게 장치가 어디로 가는지 알려주세요.

주문하기 전에: 보드, 미터, 케이블을 확인하세요

11kW RZ가 일일 설치인지 프로젝트인지는 세 가지 확인을 통해 결정됩니다. 1) 미터 또는 보드에 3상이 있습니까? 2) 유형 A 또는 B RCD, 30mA를 위한 공간이 있는 예비 차단기 위치가 있습니까? 3) 보드에서 주차장까지의 길이가 2.5mm2에서 약 30m 미만입니까(더 긴 길이에는 4mm2 필요)?

세 가지가 모두 '예'라면 가장 쉬운 고전력 AC 설치 방법을 찾고 있는 것입니다. 첫 번째가 '아니요'이면 중지하세요. 단상 장치를 구입하세요.

자동차 측면을 잊지 마세요. 스테이션은 11kW를 지원하지만 차량은 11kW의 3상 AC를 수용해야 합니다. 많은 사람들이 그렇습니다. 7kW 전용 차량은 한 단계에서 7kW로 충전하면 됩니다. 스테이션에서 이를 자동으로 처리합니다.

이사회 사진을 이메일로 보내주시기 바랍니다. 당사 엔지니어는 영업일 기준 1일 이내에 예/아니요 및 차단기 권장 사항에 대해 답변합니다.

개조 및 다중 장치 사이트에 AMPPAL을 사용해야 하는 이유

Zhejiang Anfu New Energy Technology는 2014년부터 Yueqing 현장에서 260명의 직원과 함께 저전압 및 충전 장비를 제조해 왔습니다.

생산은 주문 확인 후 영업일 기준 15~20일 정도 소요됩니다. 먼저 배전반을 테스트하기 위해 하나의 장치가 필요합니까? 샘플은 3~5일 안에 발송됩니다.

100개 단위 중에서 로고, 케이블, 화면 및 하우징 색상을 맞춤화하고 해당 국가의 공급 구성에 맞게 펌웨어를 사전 설정합니다.

그리드 승인 서류: CE 선언, IEC 테스트 보고서, 매뉴얼, 공장 검사 인증서.

우리 장비는 40개 이상의 시장에서 운영되고 있으며, 그룹은 200개 이상의 자체 스테이션을 운영하고 있습니다.

1개 단위의 시험 MOQ; 20개 단위의 볼륨 계층.

수출용 3상 스테이션 포장

11kW RZ는 460 x 340 x 200mm 상자에 담겨 배송되며 총 무게는 약 8.5kg입니다. 추가 무게는 3상 접촉기 세트입니다. 항공 화물은 1-10개 단위에 적합합니다. 24개의 팔레트가 택배 팔레트 서비스를 통해 5~7일 내에 유럽으로 이동됩니다.

20피트 컨테이너에 대략 480개 단위가 들어 있으며, 팔레트당 20개의 상자를 팔레트화하고 포장합니다.

무역 조건은 FOB Ningbo 또는 Shanghai를 실행하며 EXW 및 CIF를 사용할 수 있습니다. 서류 작업에는 상업 송장, 포장 목록, CE 신고서 및 원산지 증명서가 포함됩니다. L/C 또는 D/P로 지불.

보증 및 기술 지원 조건

제조 결함에 대한 2년 보증; 상업용 사이트는 우선적으로 처리됩니다.

예비 부품(OCPP 컨트롤러, 접촉기 세트, 스크린, 케이블)은 영업일 기준 7일 이내에 배송됩니다.

무료 원격 지원: 당사 엔지니어가 전기 기술자에게 사진이나 비디오를 첨부하여 개조 과정을 안내하고 영업일 기준 1일 이내에 답변해 드립니다.

보증 기간 동안 펌웨어 업데이트 및 구성 도움말이 포함됩니다.

현장에 자격을 갖춘 전기 기술자가 필요한 개조 프로젝트의 경우 당사는 독일, 프랑스 및 UAE의 서비스 파트너를 통해 협력합니다.

개조해야 할 것과 하지 말아야 할 것

틀림: 건물에 퓨즈가 3개 있으므로 건물이 3상이라고 가정합니다. 오른쪽: 위상 테스트를 통해 미터에서 확인하거나 유틸리티에 문의하십시오. 3개의 퓨즈가 단상 분할이 될 수 있습니다.

잘못된 점: 시행착오를 통해 단계의 균형을 맞추는 것입니다. 오른쪽: 전기 기술자에게 위상별 부하를 측정하고 부하가 가장 적은 세트에 충전기를 할당하도록 합니다.

잘못됨: 1.5mm2 배선에 20A 차단기를 사용합니다. 오른쪽: 케이블 단면적을 실행 길이에 맞춥니다(30m 미만에서는 2.5mm2, 그 이상에서는 4mm2).

잘못됨: 출입구나 진입로를 가로질러 공급 케이블을 라우팅합니다. 오른쪽: 벽을 따라 장치까지 도관을 연결합니다.

잘못됨: RCD 유형을 무시합니다. 오른쪽: 구성 스티커에 따라 유형 A 또는 B, 30mA를 맞춥니다. 스테이션의 DC 누출 감지가 이를 가정합니다.

3단계 현장의 현장 보고서

불가리아 소피아에 있는 아파트 HOA는 1970년대 블록의 3상 보드에 11kW RZ 1개를 추가했습니다. 21가구가 OCPP 백엔드의 RFID 일정을 통해 스테이션을 공유합니다. 보드에는 예비 차단기 위치 하나가 필요했고 그 외에는 아무것도 필요하지 않았습니다. 재무 메모: 첫 번째 전기 기술자는 전체 패널 교체를 제안했고 두 번째 기술자는 예비 DIN 슬롯을 찾았습니다. 차이점은 하드웨어가 아니라 지식이었습니다.

폴란드 크라쿠프의 한 택배 창고 관리자는 12대의 배달 밴에 3대의 유닛을 운영하고 있습니다. 주간 회전율이 핵심입니다. 밴은 경로 간 3.5시간 충전을 순환하며 11kW가 이에 적합합니다. 그의 불만은: 고정 케이블이 5m이고, 한 주차 열에는 우리가 배송하지 않기 때문에 현지에서 조달해야 하는 연장 케이블이 필요했습니다.

독일 니더작센의 농장 협동조합은 곡물 건조기와 공유되는 농업용 380V 공급 장치로 두 개의 스테이션에 전력을 공급합니다. 가을에 건조가 최고조에 달하고 겨울에 충전이 최고조에 달하기 때문에 이러한 단계는 작동하며 결코 일치하지 않습니다. 그들의 작은 불만은 협동조합의 Wi-Fi가 별도의 건물에 있기 때문에 겨울 펌웨어를 예약하는 데 하루가 걸리는 원격 업데이트가 필요했다는 것입니다.
