가정 및 사무실용 7kW 벽걸이형 AC EV 충전기

하나의 충전기가 부업이 될 수 있음

앞에 두 개의 EV 충전기가 있는 레스토랑은 전기를 판매하는 것이 아닙니다. 한 시간 분량의 저녁 식사를 판매하고 있습니다. 가정 및 사무실용 AMPPAL 7kW 벽걸이형 AC EV 충전기(RZ 시리즈)는 이러한 전제를 바탕으로 제작되었습니다. 우리는 200개 사이트를 운영하는 유틸리티 규모 운영자가 아니라 스스로 비용을 지불하기를 원하는 1~4개 스테이션을 운영하는 소유자를 위해 설계했습니다.

이 장치는 OCPP 1.6J가 내장된 400 x 280 x 120mm 월 스테이션, 단상 7kW입니다. 클라우드 백엔드에 연결하고 kWh당 가격을 설정하면 요리하거나 자동차를 수리하거나 방을 청소하는 동안 상자가 자동으로 실행됩니다.

숫자를 읽기 위해 전기 기술자 교육이 필요하지 않습니다. 백엔드에는 세션당 판매된 kWh가 표시되고 은행 계좌에는 차이가 표시됩니다.

RZ 시리즈의 정의: 단순화된 상업용 AC 스테이션

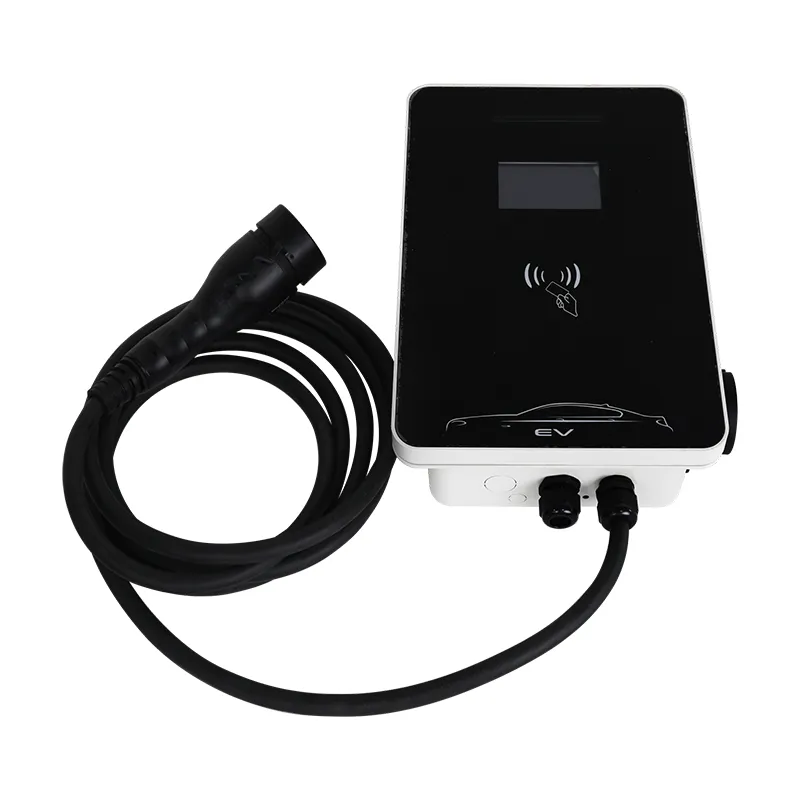

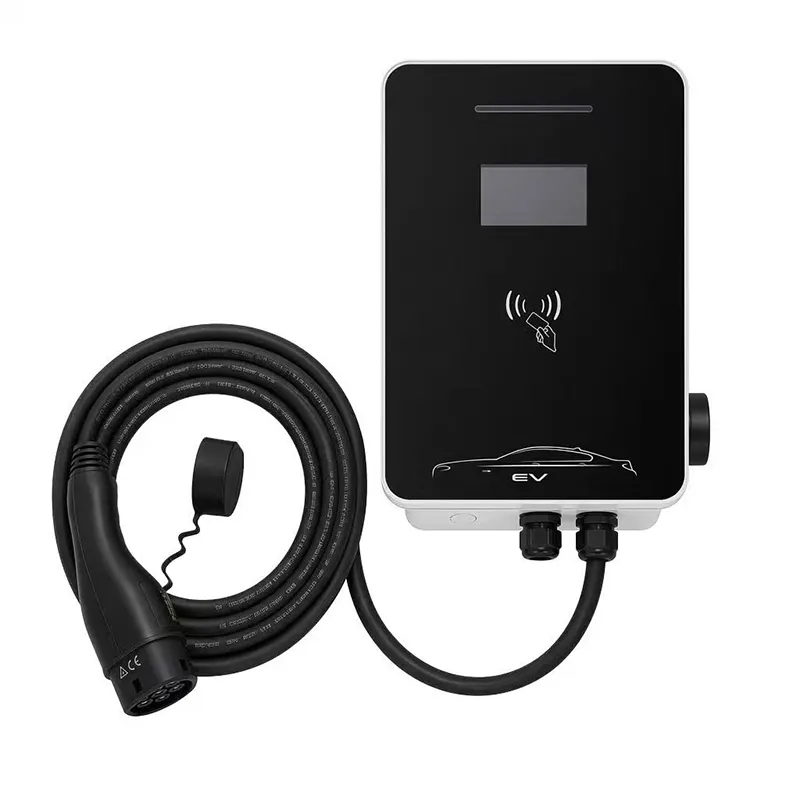

물리적으로 이는 금속 강화 열가소성 하우징, IP54, -20C ~ +50C 작동 범위 및 고정 5m 유형 2 케이블(요청 시 유형 1 또는 GB/T)을 갖춘 소형 풀사이즈 상용 스테이션입니다.

상업적으로는 네트워크로 연결된 장치입니다. 모든 RZ 장치는 이더넷, Wi-Fi 또는 4G(동글)를 통해 백엔드에 OCPP 1.6J를 전달하므로 세션을 시작 및 중지하고, 요금을 설정하고, 전화에서 보고서를 가져올 수 있습니다.

7kW 단상 등급은 의도적인 것입니다. 이는 표준 소규모 상업용 공급 장치에 적합하므로 카페나 작업장에 대한 설치 비용을 낮게 유지합니다.

이는 DC 고속 충전기가 아닙니다. 누구도 여기서 20분 충전을 기대해서는 안 됩니다. 모델은 '플러그인, 식사, 수면, 쇼핑' 세션으로 2~4시간 동안 진행됩니다.

옵션인 5인치 화면: 지출할 것인가, 건너뛸 것인가?

RZ는 기본적으로 화면 없이 배송됩니다. 5인치 디스플레이는 유료 옵션이다. 다음은 간단한 결정입니다.

산 속 B&B, 시골 차고, 노년층 등 고객이 앱을 터치하지 않는 오프라인 고객인 경우 화면을 구입하세요. 유리에 '충전 시작됨, 4.2kW, EUR 0.35/kWh'가 표시되면 신뢰에 대한 질문이 즉시 제거됩니다.

고객이 단골이거나 앱을 잘 사용하는 경우 또는 스테이션이 아무도 읽을 수 없는 울타리 뒤에 설치된 경우에는 건너뛰세요. 화면에는 비용이 추가되고 실패할 수 있는 부분이 하나 더 추가됩니다. 백엔드는 어느 쪽이든 모든 것을 기록합니다.

우리의 정직한 규칙: 첫 번째 장치의 화면을 구입하고 고객이 무엇에 대해 문의하는지 알아보세요. 두 번째로 다시 필요한지 알게 될 것입니다.

기술 사양

두 개의 충전기로 이익을 얻는 5개 기업

1) 주요 도로의 레스토랑과 카페 - 충전기는 차가 충전되는 동안 식사를 위해 멈춰야 하는 구체적인 이유입니다. 2) 민박, 게스트하우스 - 전기차 소유자들은 야간 충전이 가능한 곳을 적극적으로 필터링한다. 3) 자동차 정비소 및 타이어 센터 - 고객이 차량을 맡기고 충전한 후 반납하여 픽업합니다. 4) 소형 편의점 - 30분 쇼핑이 느린 충전이 됩니다. 5) 공동 작업 공간 및 소규모 사무실 - EV를 사용하는 직원은 충전 공간이 보장되는 것을 중요하게 생각합니다.

다섯 가지 모두 하나의 특성을 공유합니다. 고객은 이미 1~4시간 동안 그곳에 있습니다. AC 7kW는 해당 창에 정확히 맞습니다. 운영자의 유일한 임무는 가격을 설정하는 것입니다.

우리는 유동인구가 꾸준하게 유지되는 유닛보다는 두 유닛을 추천합니다. 베이가 점유된 것을 발견한 운전자는 일반적으로 떠나고, 무료로 제공되는 두 번째 베이는 거의 모든 사람을 전환시킵니다.

OCPP가 월박스를 금전등록기로 바꾸는 방법

OCPP 1.6J는 충전기와 백엔드 사이의 언어이며 업계에서 가장 널리 지원되는 버전입니다. 이는 귀하가 우리 클라우드에 갇혀 있지 않다는 것을 의미합니다. 모든 OCPP 호환 플랫폼이 스테이션에서 작동합니다.

일상적인 작업: 원격 시작 및 중지, kWh당 또는 세션당 가격 책정, 사용자 그룹(직원에게는 무료, 일반인에게는 유료), 세션 보고서 및 전화기의 오류 경고.

청구는 설계상 간단합니다. 백엔드는 각 세션의 kWh와 가격을 저장하고 월말에는 회계용 보고서 하나를 내보냅니다. AC 장치에는 카드 리더나 QR 게이트웨이가 필요하지 않습니다. 이는 원하지 않는 DC 수준의 복잡성입니다.

스테이션은 오프라인에서도 작동합니다. 세션 중에 네트워크가 끊어지면 충전을 완료하고 로컬에 데이터를 기록하며 연결이 다시 시작되면 업로드합니다.

인증서 및 공장 테스트

모드 3 AC 충전은 IEC 61851-1:2017에 따라 검증되었으며 장치에는 이에 따라 CE 마크가 표시됩니다.

독립적인 테스트를 통해 검증된 IP54 침투 보호; -20C에서 +50C까지 작동합니다.

100% 생산 테스트: 접지 연속성, 500V DC 절연, 1.5kV 유전체 내성.

96시간 염수 분무 및 500,000주기 릴레이 내구성은 유형 샘플에서 실행됩니다.

OCPP 1.6J 적합성은 배송 전에 여러 주요 백엔드에 대해 테스트되었습니다.

Yueqing 공장은 외부 인증 기관의 감사를 받았으며 CE, TUV, CB 및 UL 범위를 갖습니다.

RZ 스테이션 건설 방법

RZ 라인은 공장의 상업용 조립 구역에서 운영됩니다. 1) 자동 검사 및 컨포멀 코팅이 적용된 SMT 보드. 2) 전원 섹션 - 접촉기, 미터 인터페이스 및 OCPP 컨트롤러 - 적층 및 배선. 3) 스크린 포켓이 포함된 하우징 조립(주문한 경우). 4) 토크 제어 글랜드를 통해 장착된 5m 케이블. 5) 테스트 백엔드를 사용한 라이브 OCPP 핸드셰이크를 포함한 전체 기능 테스트. 6) 하이 포트 안전성 테스트. 7) 직렬 표시 및 구성 업로드.

이 공장은 FANUC(상하이) 및 TRUMPF(독일) 파트너가 공급하는 로봇 지원 판금 셀을 사용하여 AC 및 DC 라인을 별도로 운영합니다. 연간 용량은 백만 단위를 초과합니다.

각 일련 번호는 펌웨어 버전에 대한 기록에 연결되어 있으므로 원격 업데이트 또는 리콜(드물지만 가능함)은 장치별로 추적 가능합니다.

투자 수학: 두 번째 충전기는 언제 성과를 거두나요?

먼저 현지 관세로 숫자를 실행하십시오. 일반적인 유럽 수치: 전기 요금은 EUR 0.25/kWh, 요금은 EUR 0.45/kWh, 평균 세션은 15kWh입니다. 세션당 총 마진: EUR 3.00.

하루 3회 유료 세션의 경우 하루 EUR 9, 한 달에 약 EUR 270입니다. 수백 유로의 스테이션 가격과 간단한 설치 비용을 고려하면 첫 번째 장치의 투자 비용은 3~5개월 내에 발생합니다.

두 번째 장치의 계산은 더 좋습니다. 전기 기술자 방문 비용은 동일하고 베이 2개로 인해 더 많은 방문자가 전환됩니다. 우리 운영자는 대기 중인 운전자가 떠나고 무료 두 번째 베이가 거의 모든 사람을 전환한다고 보고합니다.

정직한 경고: 해당 위치의 하루 평균 세션이 1회 미만인 경우 이는 비즈니스가 아닌 편의시설입니다. 이익보다는 선의와 고객 충성도를 위해 운영하십시오.

구매자가 AMPPAL로 돌아오는 이유

무역 데스크가 아닌 공장에서 구매합니다. Zhejiang Anfu New Energy Technology는 2014년부터 Yueqing에 이 장비를 구축했습니다.

표준 리드타임은 영업일 기준 15-20일입니다. 샘플은 영업일 기준 3~5일 이내에 항공 배송됩니다.

100개 이상의 OEM/ODM: 로고, 케이블 유형 및 길이, 화면 옵션, 색상.

수출 팩: CE 선언, IEC 테스트 보고서, 매뉴얼, 공장 검사 인증서.

40개 이상의 국가에서 서비스를 제공합니다. 참고 문헌에는 NEOM 및 Sime Darby가 포함됩니다. 그룹이 운영하는 200개 이상의 방송국.

시험에 1개 단위의 MOQ; 20단위와 100단위의 볼륨 계층.

상업용 스테이션 운송: 팔레트 및 서류 작업

각 RZ 스테이션은 460 x 340 x 200mm 크기의 상자에 담겨 배송되며, 장착 키트를 포함해 총 중량은 약 8kg입니다. 소액 주문은 항공으로 이루어집니다. 24개 단위 팔레트는 유럽까지 5~7일 소요되는 표준 택배 팔레트 서비스입니다.

20피트 컨테이너에는 약 500개의 유닛이 필요합니다. 상자는 팔레트에 24개씩 쌓이고 수축 포장되며 깨지기 쉬운 표시와 방향 표시가 인쇄되어 있습니다.

우리는 FOB Ningbo 또는 Shanghai, 그리고 귀하가 화물을 관리하기를 선호하는 EXW 또는 CIF를 견적합니다. 모든 배송에는 송장, 포장 목록, CE 신고서 및 원산지 증명서가 포함됩니다. L/C 및 D/P 모두 허용됩니다.

서비스, ​​예비 부품 및 2년 보증

제조 결함에 대한 2년 보증; 상업 고객은 우선 처리를 받습니다.

예비품 - OCPP 컨트롤러, 스크린 모듈, 접촉기, 케이블 - 영업일 기준 7일 이내에 배송됩니다.

보증 기간 동안 원격 펌웨어 업데이트 및 구성 지원이 포함됩니다.

예방 점검: 글랜드 검사, 통풍구 청소, 매월 네트워크 연결 확인.

카페나 작업장에서 직원의 시간을 낼 수 없는 경우 독일, 프랑스, ​​UAE 파트너가 현장에 직접 참석합니다.

현장에서의 잘못된 움직임과 올바른 움직임

잘못된 점: 햇빛이 가득한 곳에 스테이션을 스크린이 서쪽을 향하도록 설치하는 것입니다. 오른쪽: 1.5m 높이의 처마 아래에 장착 - 화면은 읽을 수 있지만 음영 처리되어 있고 케이블이 지면에서 떨어져 있습니다.

잘못됨: 주방 냉장고 은행과 동일한 회로에서 스테이션에 공급합니다. 오른쪽: RCD가 포함된 전용 32A 차단기를 제공합니다. 안정적인 피드는 OCPP 연결을 유지합니다.

잘못됨: 설정 후 백엔드를 건드리지 마세요. 오른쪽: 월별 보고서를 확인하세요. 세션이 끊어지면 충전기를 비난하기 전에 네트워크를 확인하십시오.

틀림: 가격이 근처 DC 고속 충전기보다 높습니다. 오른쪽: 가격이 저렴합니다. 느린 AC 세션은 속도가 아닌 시간을 판매합니다.

잘못됨: 진입로를 가로질러 케이블을 배선했습니다. 오른쪽: 머리 위로 또는 벽을 따라 달리면 차량이 그 위로 주행하지 않습니다.

세 명의 교환원이 자신의 실수를 말하다

터키 이즈미르의 한 케밥 레스토랑 주인은 5월에 두 대의 RZ 장치를 설치했습니다. 4개월 간의 데이터: 341개의 유료 세션, 하루 평균 2.8회, 전기 요금을 제외한 수익은 TRY 31,000 정도입니다. 이는 그의 월 임대료의 약 절반입니다.

크로아티아 스플리트의 한 B&B 호스트는 스크린이 있는 스테이션을 운영하고 있습니다. '손님은 내 말보다 디스플레이를 더 신뢰합니다.'라고 그녀는 말합니다. 이제 EV 손님은 충전기를 위해 특별히 예약합니다. 불만 사항: 4G 동글은 그녀의 석조 집에 적절한 신호가 필요합니다. 첫 번째 주말에 동글이 떨어졌고 세션이 온라인에 표시되지 않았으며 보고서는 월요일에만 도착했습니다. 충전기 자체는 결코 고장난 적이 없습니다.

말레이시아 조호르바루의 타이어 상점 주인은 백엔드를 통해 세션당 고정 MYR 10를 청구합니다. 역은 약 4개월 만에 비용을 지불했고, 진정한 승리는 타이어를 기다리는 고객이었습니다. '충전한 다음 커피를 마시며 기다립니다.' 그의 메모: 그는 고객이 화면에 대해 묻기 때문에 화면이 표준이 되기를 바랍니다.

중소기업 FAQ

Q: 이를 위해서는 특별 전기 계약이 필요합니까?

A: 표준 상용 32A 단상 전원이 작동합니다. 마진을 높이려면 더 저렴한 야간 요금을 확인하세요.

Q: 고객이 앱 없이 결제할 수 있나요?

A: 예. 옵션 화면에는 세션이 실시간으로 표시되며 플랫폼이 지원하는 경우 백엔드에서 QR 결제 코드를 발행할 수 있습니다.

Q: 이 스테이션에서는 어떤 OCPP 백엔드가 작동합니까?

A: 모든 OCPP 1.6J 호환 플랫폼; 우리는 배송 전에 주요 항목에 대해 테스트합니다.

Q: 세션 도중에 정전이 발생하면 어떻게 됩니까?

A: 세션이 안전하게 종료됩니다. 다시 시작하면 스테이션이 백엔드에 다시 연결되고 중단된 세션을 보고합니다.

Q: 충전 속도를 제한할 수 있나요?

A: 예. 전류는 로컬로 또는 백엔드에서 제한될 수 있으며, 스테이션이 회선을 공유할 때 유용합니다.

Q: 한 역은 몇 대의 차량을 서비스할 수 있나요?

A: 장치당 커넥터 1개; 두 개의 단위가 나란히 배치되어 대부분의 중소기업을 포괄합니다.

Q: 현대 EV에는 7kW가 충분합니까?

A: 2~4시간 동안 머무르면 약 60~120km가 추가됩니다. 이는 식사, 숙박 및 쇼핑 장소에 적합합니다.

Q: 나중에 더 빠른 충전을 원하면 어떻게 되나요?

A: 두 번째 장치를 추가하거나 DC로 단계를 높입니다. RZ는 간단한 백플레이트에 마운트되므로 재배치가 쉽습니다.
