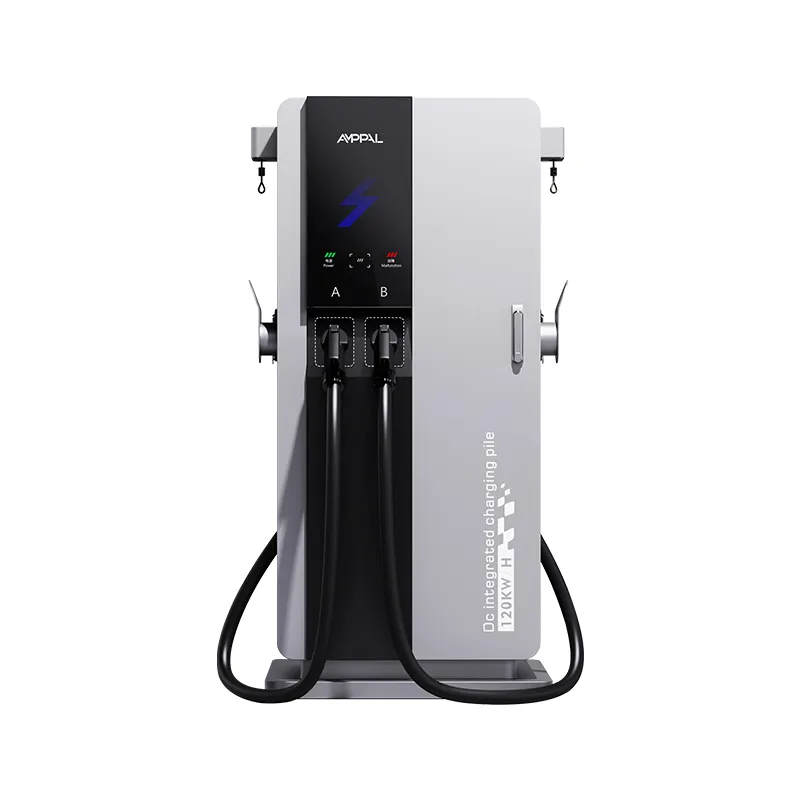

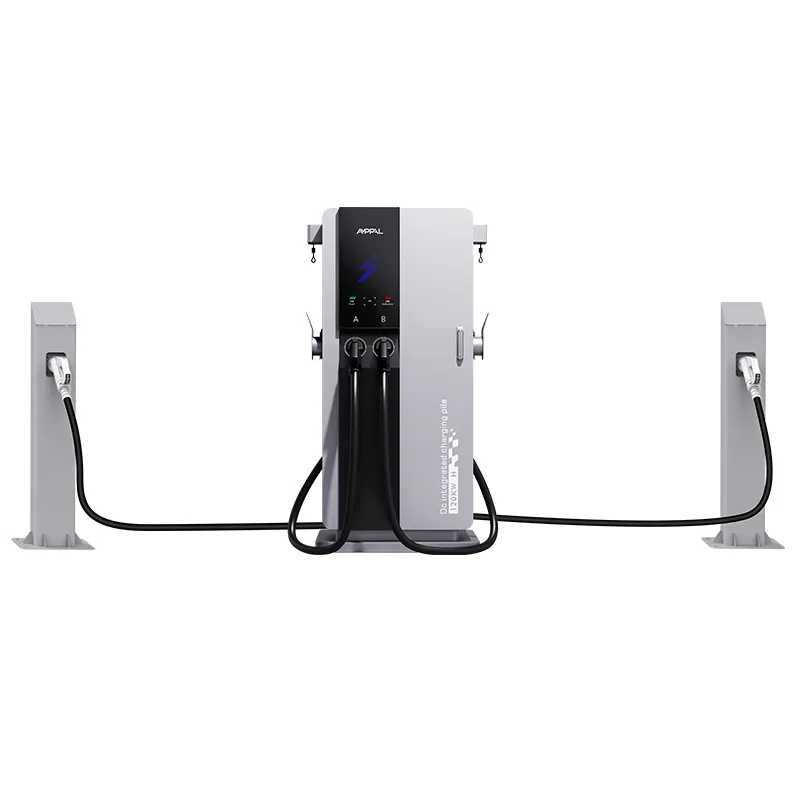

차량 충전을 위한 60kW 지능형 통합 DC EV 충전기

단 750 x 550mm의 지면을 차지하는 차량 충전용 60kW 지능형 통합 DC EV 충전기입니다. 앞마당 코너, 편의점 정면, 전체 너비 캐비닛이 들어갈 수 없는 소규모 주차장에 적합한 크기입니다.

문의 보내기

제품 설명

750 × 550mm: 60kW 통합 충전기 뒤에 숨겨진 발자국 이야기

대부분의 고속 충전기는 개방형 토지용으로 설계되었습니다. 이것은 주차장 가장자리에 남겨진 공간을 위해 설계되었습니다. AF-DC-60-Y-B-O-3/4/5-H는 750 × 550mm 베이스에 높이 1700mm로 세워진 통합 60kW DC 장치로, 기존 캐비닛 바닥 면적의 약 1/3입니다. 토지는 누구도 예산에 넣지 않는 항목이기 때문에 이러한 차이는 사이트에서 고속 충전을 호스팅할 수 있는지 여부를 결정합니다.

이 장치는 작은 철근 콘크리트 패드 위에 장착되어 토목 작업을 1주일 프로젝트가 아닌 하루 작업으로 만듭니다. 7인치 터치 스크린은 HMI를 처리하고 인클로저는 CCS1, CCS2, CHAdeMO, GB/T 및 NACS를 지원하므로 하나의 모델이 대부분의 수입 시장에 서비스를 제공합니다.

슬림한 본체에도 비용이 듭니다. 대형 구성 요소를 위한 공간이 적기 때문에 3 시리즈가 최고 출력 범위보다는 60kW용으로 제작되었습니다.

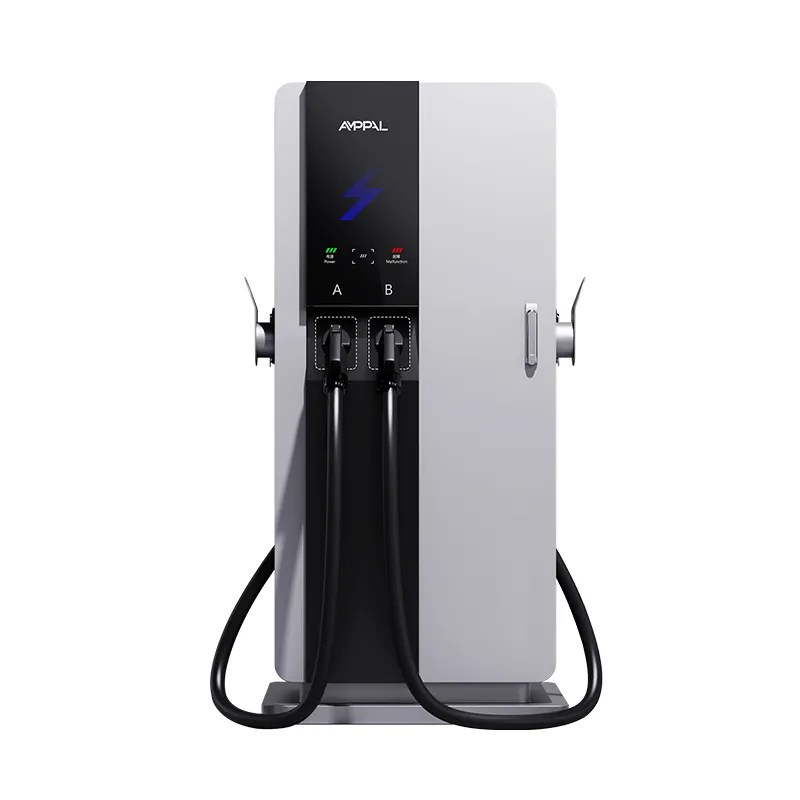

60kW Intelligent Integrated DC EV Charger for Fleet Charging

캐비닛을 축소하면 얻을 수 있는 이점

0.41m² 베이스: 750 × 550mm는 작업장 문, 펌프 아일랜드 또는 좁은 주차장 옆에 적합합니다.

더 작은 슬래브와 덜 콘크리트: 설명서의 표준 강화 패드가 전체 장비 받침대를 대체합니다.

1700mm 높이로 대부분의 운전자가 터치스크린과 커넥터를 편안하게 사용할 수 있습니다.

유닛당 하나의 패드는 토목 공사를 다시 수행하지 않고도 수요 증가에 따라 한 번에 하나씩 칸막이를 추가할 수 있음을 의미합니다.

슬림한 본체 덕분에 동일한 베이에 케이블 관리, 볼라드 및 대기 차선을 위한 공간이 남아 있습니다.

AC380V±15% 입력은 전압 강하 및 드리프트가 일반적인 시골 그리드를 허용합니다.

기술 사양

AF-DC-60-Y-B-O-3/4/5-H의 공장 사양은 배송된 것과 동일합니다.

매개변수	사양
모델	AF-DC-60-Y-B-O-3/4/5-H
정격 출력 전력	60kW
전체 치수(mm)	750×550×1700
입력 전압	AC380V±15%
출력 전압 범위	200-1000VDC
HMI	7인치 터치스크린
최고 효율	95%
보호등급	IP54

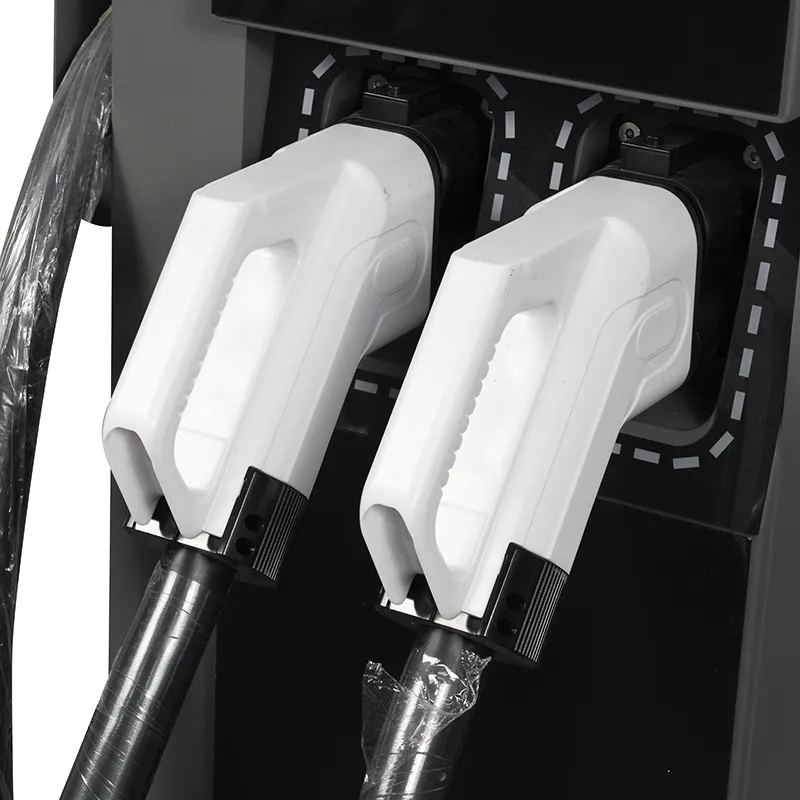

호환 커넥터	CCS1/CHAdeMO/CCS2/GB/T/NACS
작동 온도	-25°C ~ +50°C
보증	2년 표준

이 60kW 장치가 적합하고 전체 크기 장치가 적합하지 않은 좁은 지점

편의점 전면: 이 장치는 주차 공간을 차지하지 않고 문 옆에 위치하며 계산대에서도 보입니다.

20베이 미만의 소형 주차장: 변압기 업그레이드 없이 1~2개의 유닛이 기존 380V 공급 수요를 충족합니다.

주유소 코너: 슬림한 타워가 펌프 아일랜드와 경계 울타리 사이에 딱 들어맞습니다.

호텔 측 부지: 한 유닛은 동일한 패드에서 하룻밤 손님과 당일 방문자를 서비스합니다.

작업장 및 소규모 창고: 60kW 타워는 작업 사이, 실내 또는 캐노피 아래에서 차량을 충전합니다.

60kW가 1.7미터 타워를 통해 흐르는 방법

전원은 AC380V 3상으로 입력되어 정류되어 200-1000VDC로 변환되고 차량이 예상하는 커넥터를 통해 출력됩니다. 타워 레이아웃은 전원 모듈을 낮게 배치하고 컨트롤러를 중간 높이로 배치했으며 7인치 터치 스크린을 눈높이에 맞춰 무게 중심을 낮게 유지하고 인터페이스를 편리하게 해줍니다.

냉각은 측면 흡입구를 통한 강제 공기입니다. 타워의 높이는 모듈에서 열을 빼내는 긴 수직 경로를 제공하고 팬은 부하에 따라 증가하므로 유휴 기간이 조용하게 유지됩니다. 운전자와 직원이 장치에서 몇 미터 이내에서 전체 세션을 보내기 때문에 소리보다 더 중요한 작은 상점 앞 위치에서.

OCPP 1.6/2.0 보고, 원격 진단 및 펌웨어 업데이트는 이더넷, WiFi 또는 4G를 통해 실행됩니다. 이는 대규모 장치와 동일한 백엔드 통합입니다. 컴팩트한 본체로 인한 변화는 순전히 물리적입니다. 토지가 줄어들고, 콘크리트가 줄어들고, 현장에 대한 혼란이 줄어듭니다.

타협의 여지가 없는 캐비닛의 품질 검사

전체 장치에 대한 CE 및 TUV 유형 승인; 내보내기 파일에 UL 및 CB 보고서를 사용할 수 있습니다.

인클로저에 96시간 동안 염수를 뿌립니다. 이는 소형 장치가 길가에 더 가까이 위치하는 경우가 많기 때문에 중요합니다.

모듈 장착에 대한 진동 테스트를 통해 배송 및 거친 현장 취급으로 인해 내부 접합이 느슨해지지 않습니다.

일련 번호에 바인딩된 로그를 사용하여 48시간 전체 로드 번인.

터치 스크린은 직사광선 하에서 장갑을 낀 손으로도 가독성이 검증되었습니다.

모듈 정격은 -30°C ~ +55°C입니다. 전체 장치는 -25°C ~ +50°C로 지정됩니다.

DC 라인에서 컴팩트 3 시리즈 조립

1단계. 슬림형 인클로저는 강철을 레이저로 절단하고 FANUC 라인에서 로봇으로 용접합니다.

2단계. TRUMPF 프레스 브레이크는 본체를 접습니다. 분말 코팅 및 경화가 이어집니다.

단계 3. 베이스 플레이트, 모듈 랙 및 케이블 글랜드가 DC 라인에 장착됩니다.

4단계. 380V 입력부와 서지 보호 장치는 토크 제어 장치로 배선되어 있습니다.

5단계. 정류기 모듈을 설치한 다음 7인치 HMI와 스테이션 컨트롤러를 설치합니다.

6단계. 각 장치는 60kW에서 부하 테스트를 거쳤으며 장치당 효율이 기록됩니다.

7단계. 다양한 로드에서 48시간 번인 주기 세션.

8단계. 최종 검사 및 상자 포장 이 공장은 2024년까지 100만 대 이상을 출하했다.

소형 60kW 장치가 귀하의 부지에 적합합니까? 먼저 읽어보세요

현장이 물리적으로 협소하거나 소규모로 시작해 점차 성장하고 싶을 때 3 시리즈를 선택하세요. 750 × 550mm 베이스와 단일 패드 설치로 민간 비용을 낮게 유지하며 60kW는 여전히 대부분의 승용차 EV에 대해 1시간 이내에 유용한 충전을 제공합니다.

이미 넉넉한 공간이 있고 150kW 이상의 세션을 계획하고 있다면 건너뛰세요. 더 큰 캐비닛은 동일한 패드 작업에 더 많은 여유 공간을 제공합니다. 또한 귀하의 현장에서 AC380V를 공급할 수 없는 경우에도 건너뛰십시오. 왜냐하면 이 장치는 해당 입력 등급으로 고정되어 있기 때문입니다.

2건 레이아웃의 경우 일반적으로 2개의 타워를 나란히 설치하므로 패드 작업이 두 배로 늘어납니다. 주문하기 전에 단일 트윈 건 캐비닛과 비교하여 무게를 측정하십시오.

한 가지 더 솔직하게 말하면 60kW는 훌륭한 성능을 발휘하지만 헤드라인 수치는 아닙니다. 귀하의 마케팅이 인근 지역의 가장 큰 전력량에 의존하는 경우 소형 60kW는 자랑할 만한 권리를 제공하지 못할 것입니다. 실제로 적합한 스테이션을 제공합니다.

딜러가 소규모 현장을 위해 AMPPAL의 컴팩트 시리즈를 선택하는 이유

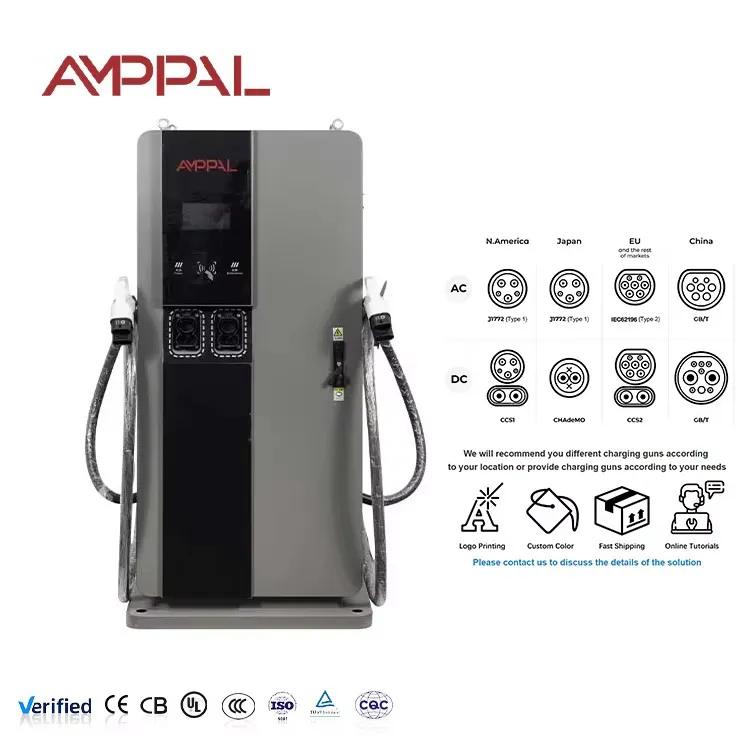

하나의 SKU에는 CCS1, CCS2, CHAdeMO, GB/T 및 NACS가 포함되므로 딜러는 여러 시장에 대해 하나의 모델을 보유합니다.

도면 승인 후 영업일 기준 15~20일 배송; 하나의 컨테이너에서 MOQ.

캐비닛과 터치스크린 시작 화면의 OEM/ODM 브랜딩 및 도어 플레이트에 대리점 이름이 인쇄되어 있습니다.

견적 패키지에는 CE, TUV, UL 및 CB 인증서가 포함되어 있습니다.

200개 이상의 스테이션을 자체적으로 운영하는 공장에서 지원하므로 답변은 실제 현장에 기반을 두고 있습니다.

좁은 본체는 표준 컨테이너 요금으로 배송되므로 소규모 주문의 경우 예상 도착 비용을 유지할 수 있습니다.

컴팩트 장치의 상자 크기 및 컨테이너 개수

1700mm 타워는 포크 포켓과 2개의 리프팅 러그가 포함된 대략 1850 × 750 × 700mm 크기의 강철 프레임 상자에 수직으로 세워 배송됩니다. 커넥터, 케이블 및 예비 퓨즈는 상자 내부의 패딩 처리된 액세서리 상자에 들어 있습니다.

장치가 좁기 때문에 두 개의 상자가 여러 구성에서 40피트 높이 큐브 컨테이너의 너비를 공유할 수 있습니다. 로딩 계획은 견적과 함께 전송되므로 주문에 대한 카운트가 정확합니다. 첫 번째 시험 주문의 경우 단일 상자는 특별한 취급 없이 LCL 화물로 운송됩니다.

조건은 목적지까지 FOB 닝보 또는 CIF입니다. 송장, 포장 목록, 선하 증권, 원산지 증명서, 테스트 보고서는 선적 후 영업일 기준 3일 이내에 발행됩니다.

컴팩트 설치를 위한 애프터 서비스

모듈, HMI 및 전력단을 포함하는 2년 표준 보증입니다.

예비 모듈과 터치 스크린은 영업일 기준 5일 이내에 교차 배송됩니다.

결함 및 펌웨어 업데이트에 대한 OCPP를 통한 원격 진단.

소규모 현장의 콘크리트 패드 및 접지 설치 안내입니다.

수직 공기 흐름 경로에 대한 필터 청소 일정입니다.

소형 충전기의 일반적인 설치 실수

잘못된 점: 매뉴얼에 있는 패드 도면보다 작은 슬래브를 붓는 것입니다. 오른쪽: 설치 가이드에 표시된 보강재 및 앵커 패턴을 따르세요.

잘못된 점: 뒤쪽 여유 공간 없이 타워를 모서리에 밀어넣는 것입니다. 오른쪽: 문 접근을 위해 매뉴얼에 명시된 서비스 공간을 떠나세요.

잘못된 점: 완성된 경사면 아래에 케이블 글랜드 입구를 묻는 것입니다. 오른쪽: 도관을 표시된 위치의 패드 내부로 가져옵니다.

틀림: 60kW 장치 하나가 30베이 부지를 커버한다고 가정합니다. 오른쪽: 현실적인 수요가 있는 4~6개 매점당 하나의 단위를 계획하고 마진을 더합니다.

잘못된 점: 터치 스크린이 덮개 없이 오후 태양을 향하도록 장치를 장착한 것입니다. 오른쪽: HMI의 방향을 직접적인 눈부심으로부터 멀리하여 읽기 쉽고 시원하게 유지합니다.

1년 후 소규모 사이트 소유자가 말하는 것

베트남 호치민시의 한 편의점 주인은 2025년 매장 전면에 한 대를 설치했습니다. 슬래브는 하루 아침에 타설되었으며 매장의 유동인구가 전기 비용을 충당했습니다. 불만은 터치스크린이 열대 공기의 먼지를 많이 모으기 때문에 매주 마른 천으로 닦아낸다는 것입니다.

케냐 나이로비에 있는 작은 호텔은 손님용과 주인의 배달 밴을 위해 두 대의 호텔을 운영하고 있습니다. 높이는 1700mm로 캐노피 아래에 쉽게 맞으며, 베이스가 좁아 주차 공간을 사용할 수 있습니다. 관리자는 현재 OCPP가 제3자 플랫폼을 통해 처리하고 있는 호텔 자체 대시보드에 충전기가 보고되기를 원합니다.

인도네시아 발리의 한 레스토랑 그룹은 2025년 주차장 입구 옆에 유닛을 추가했습니다. 패드 비용은 발레파킹 비용 한 달 미만이며, 터치스크린에 점심 메뉴가 표시됩니다. 유일한 불만은 만의 먼 가장자리에 주차된 대형 SUV의 케이블 길이입니다.
