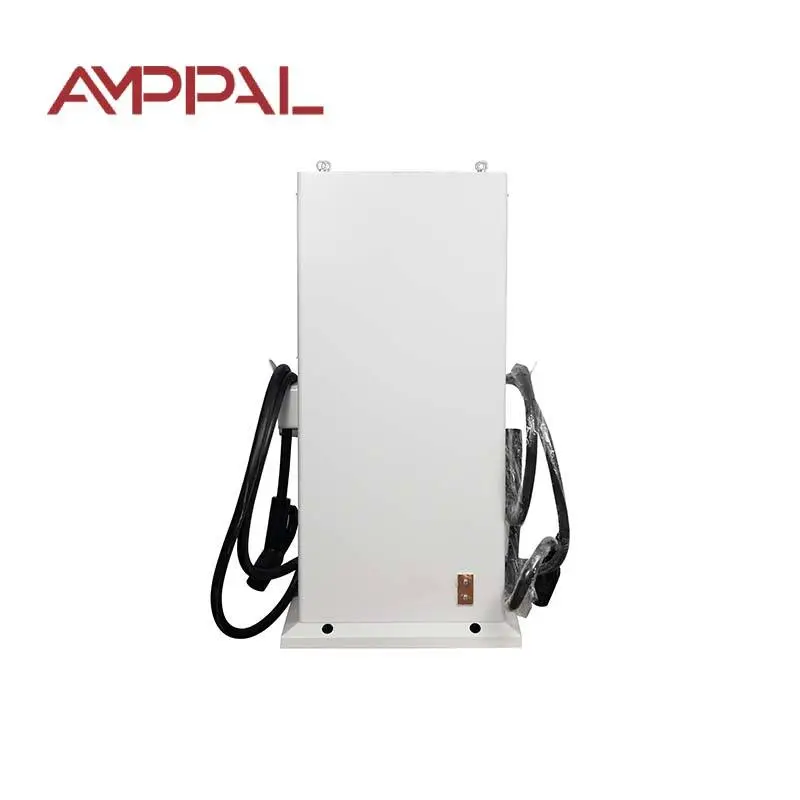

공공 주차장용 40kW 상업용 통합 DC EV 충전소

이 충전기의 정의 및 사용 장소

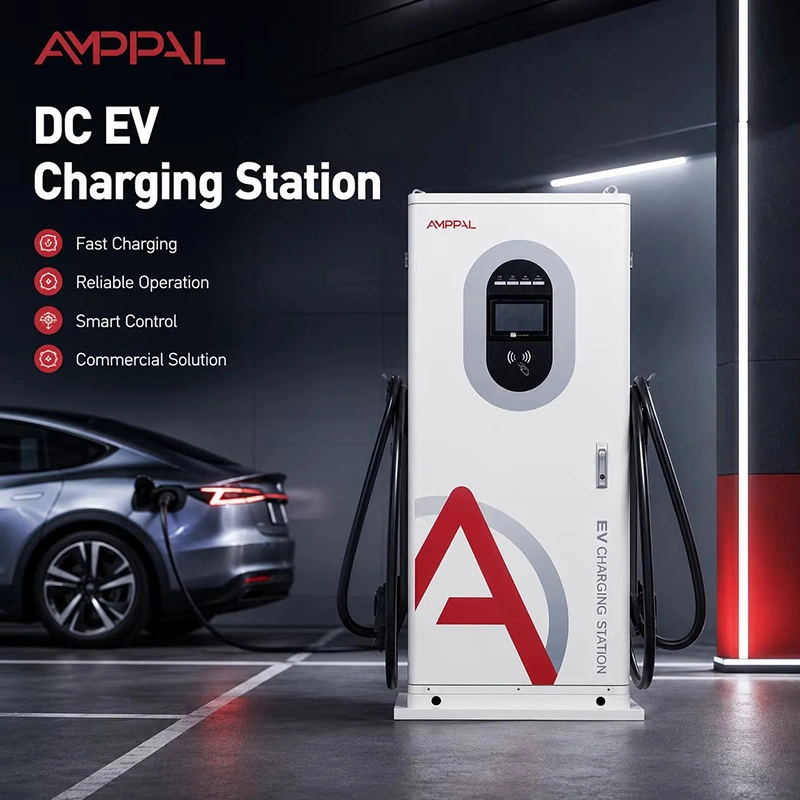

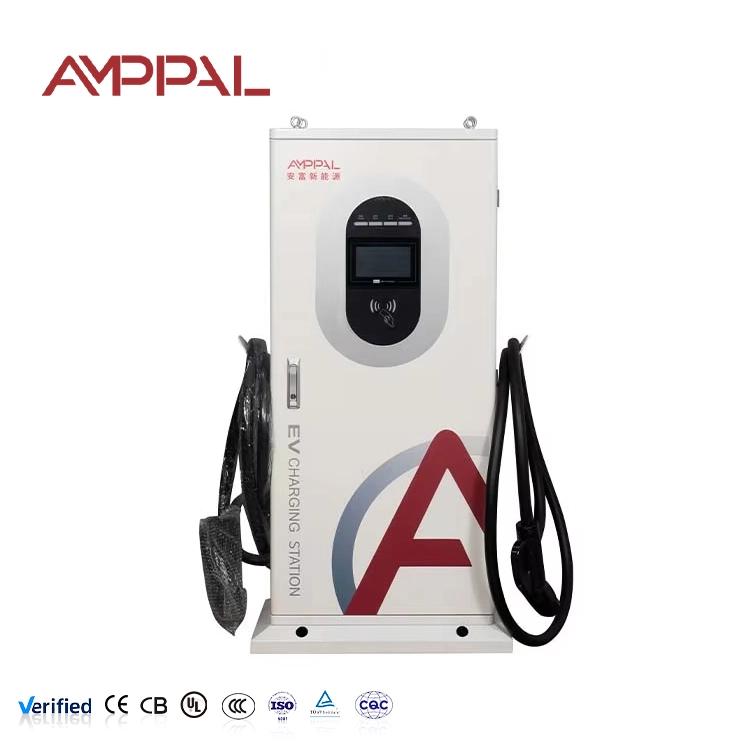

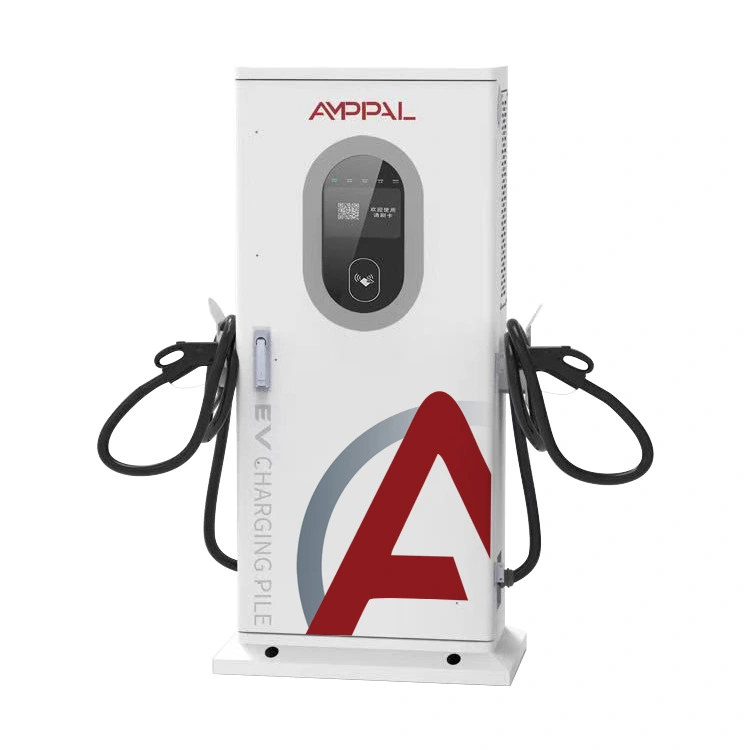

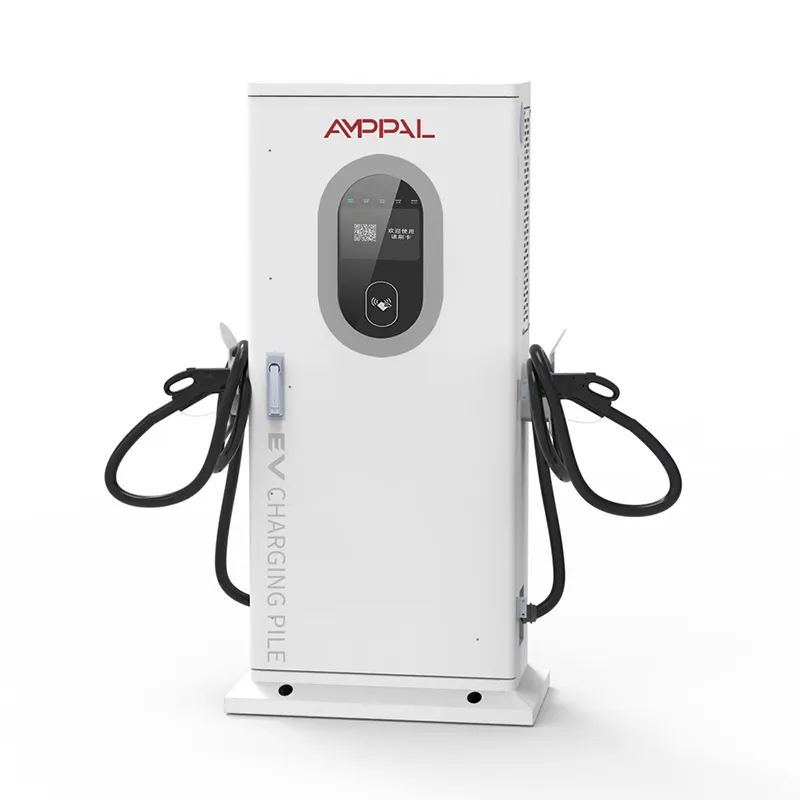

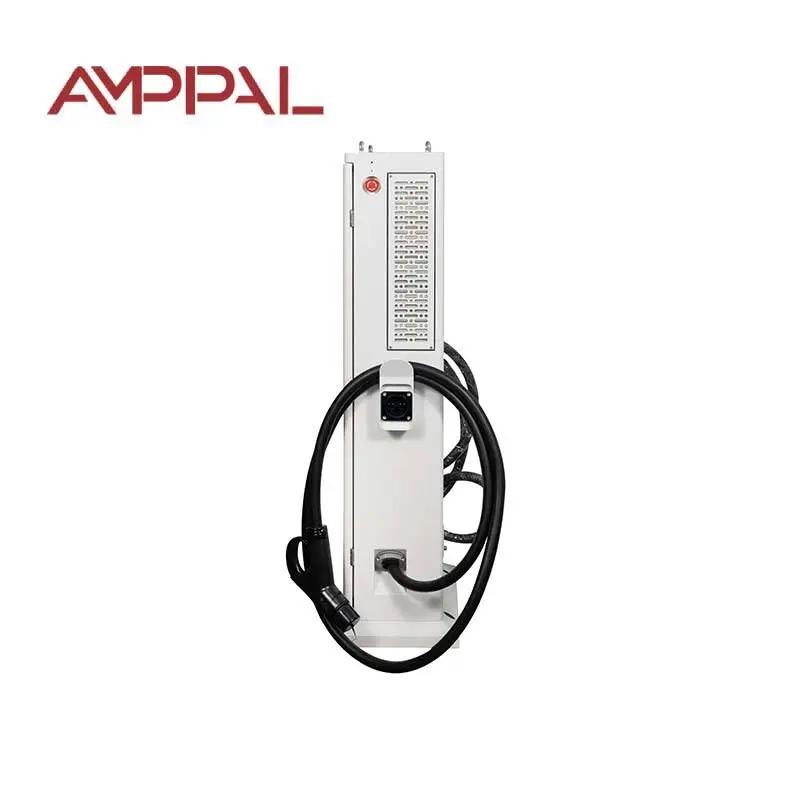

염분 공기, 사막의 열기, 얼어붙는 밤 등 값싼 충전기를 죽일 수 없는 환경이 바로 AF-DC-040-Y-B-O-3/4/5-H가 살아남도록 설계된 환경입니다. 이 제품은 베이스가 있는 1517 x 650 x 300mm 캐비닛의 플로어 스탠딩 통합 DC 고속 충전기로, AC380V +/- 15%에서 최대 100A에서 200-1000VDC 전반에 걸쳐 40kW 출력 정격입니다.

40kW 장치가 화려하기 때문에 아무도 구입하지 않습니다. 이는 실제 고객(택시, 밴, 통근자)의 근무일을 그들이 사용하지 않는 전력에 대한 비용을 지불하지 않고 보장합니다. 결정적인 질문은 스티커 가격이 아닙니다.

이 장치의 비용이 5년 동안 더 적은 이유

IP54의 파우더 코팅 강철 캐비닛: 방진 및 생활 방수 기능을 갖추고 있어 해안 염분과 도로 오물이 전자 장치 대신 페인트를 공격합니다.

이 장치는 -25C 겨울과 +50C 여름을 처리하여 죽는 대신 원활하게 용량을 감소시킵니다. 논리는 모듈을 보호합니다.

모든 생산 배치의 샘플에 대한 96시간 염수 분무 테스트 - 해양 등급 장비에 사용되는 것과 동일한 표준입니다.

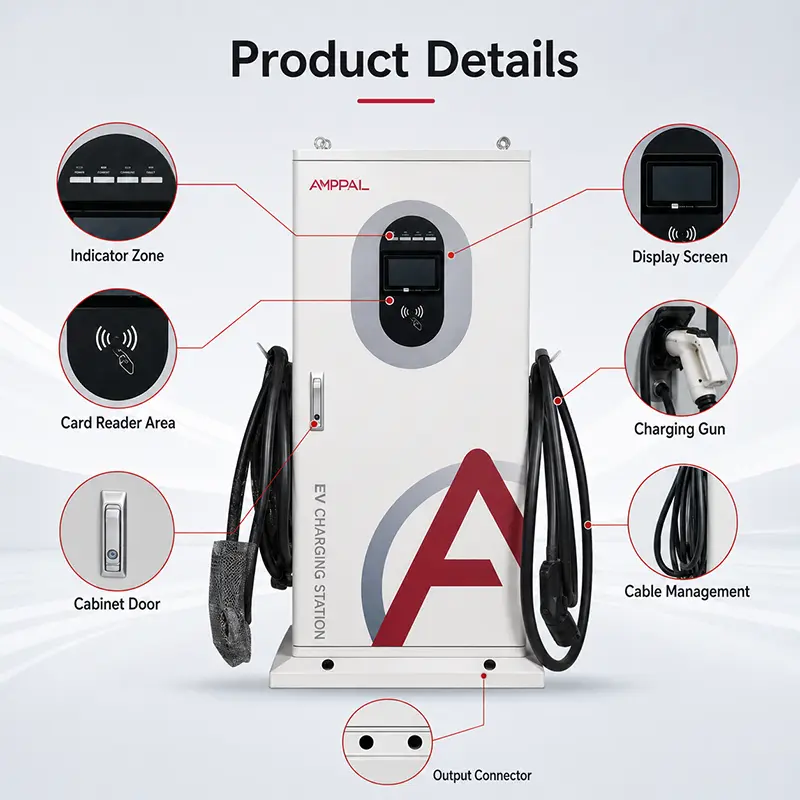

건, 팬, 필터, 스크린 등 마모 부품은 현지 전기 기술자가 현장에서 교체할 수 있는 플러그인 모듈입니다.

8년 이상 사용 가능한 예비 부품이 비축되어 있으며 마모되는 부품은 값비싼 부품이 아닌 저렴한 부품입니다.

95% 최고 효율 및 대기 로직: 세션 사이에 있는 장치는 LED 전구 몇 개 정도를 소모합니다.

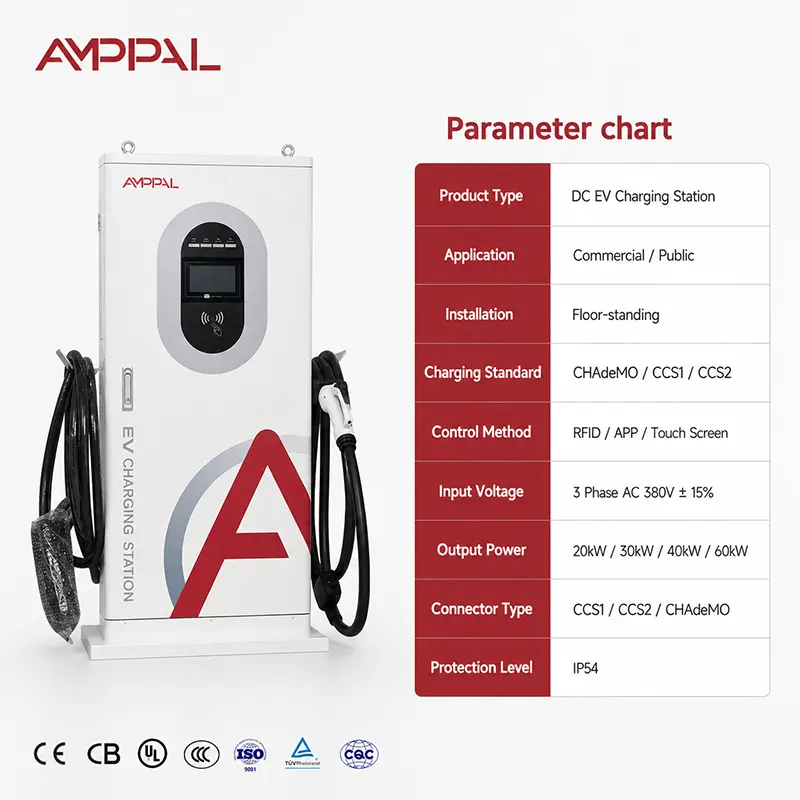

기술 사양 - 40kW 모델 AF-DC-040-Y-B-O-3/4/5-H

40kW가 적합한 곳 - 5개의 실제 현장

해수 500m 이내의 해안 연료 충전소 - 여기서는 염수 분무 이야기가 가장 중요하며, 분말 코팅은 2년차에 비용을 벌게 됩니다.

오후 캐비닛 온도가 60C를 넘고 넓은 온도 장치만 두 여름 동안 살아남는 걸프만의 사막 고속도로.

산길과 영하 25도까지 내려가는 저온 창고 - 장치는 더 얇은 디자인이 문제가 되는 곳에서 시작됩니다.

공항 및 호텔 주차 대행 주차장에서는 차량이 2~6시간 동안 주차되며 완전 고속 충전 없이도 40kW로 대부분의 배터리를 충전할 수 있습니다.

배달용 밴과 직원 차량이 있는 산업 단지 - 40kW 장치 한 대는 변압기 업그레이드 없이 적당한 규모의 차량을 계속 이동시킵니다.

디자인이 그것을 생생하게 유지하는 방법

더위가 진짜 적이다. 공기는 전면에서 낮게 유입되어 전원 모듈을 가로질러 상단으로 나갑니다. 이는 벽에도 작용하는 직선 굴뚝 경로입니다. 제어 보드는 모듈 온도를 지속적으로 감시합니다. 캐비닛이 뜨거워지면 충전기는 세션을 중단하는 대신 원활하게 용량을 줄입니다.

인클로저는 작업의 후반부를 수행합니다. 분체 코팅은 젖은 상태로 뿌리는 것이 아니라 구워서 만들어지기 때문에 자갈 트럭과 트롤리에서 발생하는 칩을 방지합니다. 스크린과 도어 주변의 개스킷은 접착되지 않고 압축되어 있으므로 수년간 개봉한 후에도 IP54 등급이 유지됩니다.

셋째, 마모부품은 값싼 부품이다. 팬, 필터 또는 화면의 가격은 새 충전기의 일부에 불과하며, 작은 예비 부품 상자 하나로 서비스 센터를 방문할 필요 없이 두세 대의 장치를 건강하게 유지할 수 있습니다.

인증서, 테스트 및 배치 증거

입찰에 제출할 수 있는 인증서: CE, TUV, CB, 국내 CCC, 북미 요청 시 UL.

IP54는 데이터시트에서 가정되지 않은 사내 먼지 및 물 튀김 테스트를 통해 검증되었습니다.

염수 분무는 모든 배치의 샘플에 대해 96시간 동안 실행되어 해안에 도달하기 전에 불량 코팅을 잡아냅니다.

모든 장치는 -25C 콜드 스타트를 수행하고 주변 온도 40C에서 24시간 최대 부하 실행을 수행하며 장치당 열 기록이 유지됩니다.

미터의 교정 인증서는 장치와 함께 배송되므로 첫 번째 운전자 청구서는 검증된 판독값에 따라 결정됩니다.

강철 코일에서 상자에 담긴 충전기까지: 8단계

FANUC 및 TRUMPF 로봇 셀과 공유되는 CNC 펀치 및 레이저 라인에서 절단 및 접기가 이루어집니다.

분말 코팅이 경화된 후 동일한 배치의 샘플이 96시간 염수 분무 챔버로 들어갑니다.

AC 및 DC 섹션은 별도의 라인에 조립되므로 툴링이 둘 사이를 교차하지 않습니다.

배선은 문서화된 토크 일정을 따릅니다. 모든 러그는 느낌으로 조이는 것이 아니라 숫자에 따라 조여집니다.

다음으로 보호 테스트가 진행됩니다. 과열, 과전압 및 접지 오류는 각각 장비에서 의도적으로 실행됩니다.

이 장치는 -25C 콜드 스타트를 견뎌낸 후 발열이 기록된 40C에서 24시간 최대 부하 실행을 유지합니다.

개스킷, 도어 씰 및 케이블 글랜드를 점검합니다. IP54 물 분사 테스트는 6개 방향에서 수행됩니다.

교정 인증서가 발행되고 배송을 위해 장치가 상자에 포장됩니다.

크기 조정 가이드: 40kW가 귀하에게 적합한 장비입니까?

고객이 30~90분 동안 머물고 사이트가 실외이거나 노출되어 있거나 둘 다인 경우 40kW를 선택하십시오. 30kW는 느리게 느껴지고 60kW는 아무도 사용하지 않는 전력을 공급하는 택시 승강장, 딜러 주차장, 호텔 앞마당 및 창고 야드에 적합한 장소입니다. 또한 대부분의 기존 380V 연결에 적합하여 토목 작업을 작게 유지합니다.

이제 정직한 부분입니다. 모든 세션이 30분 이내에 완료되어야 한다면 40kW는 잘못된 도구입니다. 60kW 이상으로 전환하세요. 귀하의 사이트가 날씨가 없는 깨끗한 실내 차고인 경우 IP54 및 필요하지 않은 염수 분무 비용을 지불하게 됩니다. 벽걸이 형 실내기는 비용이 저렴합니다. 그리고 하루 20시간을 최대 부하로 실행한다면 첫날부터 확장 예비 부품 키트를 구입하십시오. 총과 팬은 마모 품목이므로 완전 정지입니다.

Yueqing 공장에서 직접 구매

지불부터 배송까지: 샘플의 경우 영업일 기준 3~5일, 전체 컨테이너의 경우 15~20일.

샘플 MOQ는 단일 단위입니다. 컨테이너 가격은 10개 단위부터 시작되며 혼합 모델은 컨테이너를 공유합니다.

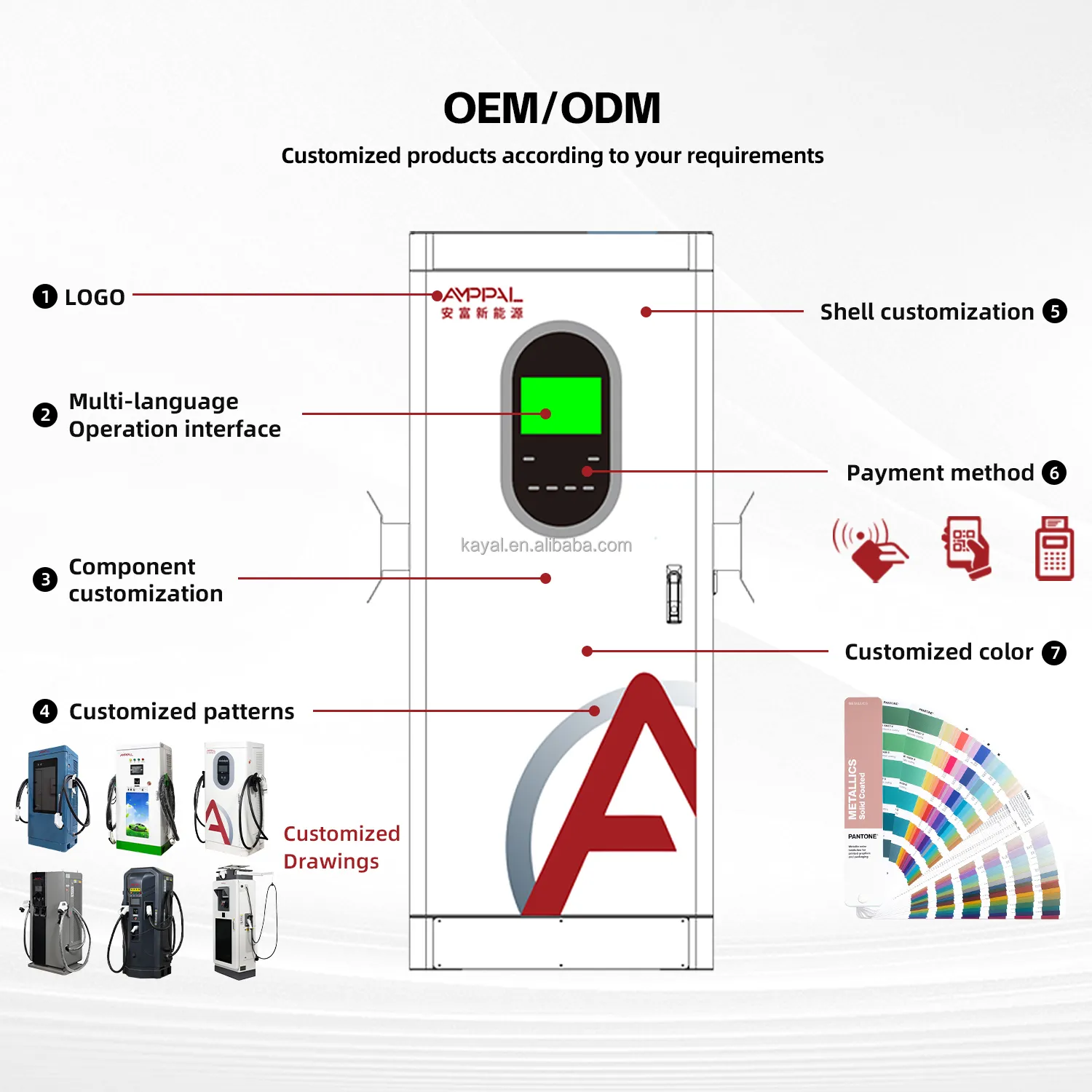

OEM 및 맞춤화: 귀하의 사양에 맞는 로고, 캐비닛 색상, 지불 통합 및 전원 라벨.

서류 작업에는 송장, 포장 목록, 선하 증권, CE/TUV 인증서 및 테스트 보고서와 유럽행 주문에 대한 EU 적합성 선언이 포함됩니다.

AMPPAL은 2014년부터 100만 개 이상의 제품을 납품했으며 자체 장비로 200개 이상의 스테이션을 운영하고 있습니다. 우리는 매일 사용하는 장비를 지원합니다.

상품을 포장하고 배송하는 방법

상자는 장치의 설치 공간과 일치합니다. 폼 코너 블록이 있는 4방향 팔레트 베이스에 나무 프레임이 있고 바다 다리에 맞게 습기가 밀봉되어 있습니다. 건 케이블은 감겨져 있고 끈으로 묶여 있으므로 부하가 걸려도 커넥터가 매달리지 않습니다.

팔레트 위치당 상자 1개. 20피트 컨테이너에는 약 10개의 유닛이 운반되며, 40피트 높이의 큐브에는 약 24개의 유닛이 벽걸이형 모델과 혼합되어 있습니다. 모든 컨테이너는 문이 닫히기 전에 사진을 찍습니다.

무역 조건은 귀하의 항구로 배달되는 EXW Yueqing, FOB Ningbo 또는 CIF입니다. 유럽행 주문에는 EU 적합성 선언이 포함되어 있습니다.

예비 부품, 수리 및 운영 비용

2년 기간에는 전원 모듈, 컨트롤러, 스크린 및 냉각 시스템이 포함됩니다. 그 이상의 예산: 3년차쯤에 팬 세트, 4년차쯤에 바쁜 현장에서 총 조립.

스크린, 건, 팬, 필터, 제어 보드 등 예비품 재고는 8년 이상 유지되며 대부분 일주일 이내에 발송됩니다.

원격 펌웨어 업데이트 및 OCPP 1.6/2.0 구성 지원은 이메일이나 WhatsApp을 통해 영업일 기준 1일 이내에 답변됩니다.

당사의 유지관리 조언: 먼지가 많거나 해안 지역에서는 흡입 필터를 매달 청소하고, 바다 근처 캐비닛의 소금을 헹구고, 연결부를 매년 토크로 청소하십시오.

팬, 필터, 스크린 1개, 건 어셈블리 1개 등 5년 예비 부품 바구니 견적을 요청하세요. 예산은 한 번만 설정하는 것이지 문제가 발생할 때마다 설정하는 것이 아닙니다.

우리가 보는 필드 오류(틀림/맞음)

잘못된 점: 장치가 잘 절연된 것처럼 보이기 때문에 접지봉을 건너뛰는 것입니다. 오른쪽: 설명서에 따라 적절한 PE 접지 연결을 설치합니다. 서지 보호는 접지 경로가 실제일 때만 작동합니다.

잘못된 점: 지게차가 지나가는 아스팔트에 케이블이 끌리게 하는 것입니다. 오른쪽: 케이블 후크나 작은 스탠드를 사용하고 매월 재킷을 검사합니다. 잘린 재킷은 나중에 보증이 무효화되는 수리가 됩니다.

잘못된: 문이 열려 있거나 커넥터가 연결된 상태에서 캐비닛을 압력 세척합니다. 오른쪽: 장치를 잠그고 덮개를 닫은 상태에서 세척한 다음 해안 지역에서 깨끗한 물로 헹구어 염막을 제거합니다.

잘못된 점: 간판이나 선반으로 상단 배기를 막는 것입니다. 오른쪽: 상단을 깨끗하게 유지하세요. 굴뚝 공기 흐름이 전체 냉각 전략입니다.

잘못된 점: 금이 간 화면을 몇 주 동안 그대로 두는 것입니다. 오른쪽: 약 15분 안에 스크린 모듈을 교체합니다. 깨진 스크린으로 인해 HMI 캐비티에 습기가 유입됩니다.

현장의 운영자 피드백

크로아티아 스플리트(2025년 9월)의 한 연료 유통업체는 아드리아해에서 40m 떨어진 곳에서 3개 장치를 운영하고 있습니다. 그의 평결: 두 번의 겨울 동안 염수를 뿌린 후에도 파우더 코팅은 여전히 ​​새 것처럼 보입니다. 그의 이전 브랜드는 8개월 만에 도어 개스킷 아래에서 녹슬었습니다. 그의 공정한 불만은 새 도어 개스킷이 뻣뻣하여 새 것일 때 닫힐 수 있다는 것입니다. 몇 주 후에 부드러워지고 이제 공장에서 사전 윤활 처리됩니다.

카자흐스탄 카라간다의 한 광산 계약업체(2025년 12월)는 현장 차량을 -22C까지 충전합니다. 장치는 예열 없이 시동되고 충전되는데, 이는 이 가격대에서 전기 기술자를 놀라게 했습니다. 그가 우리에게 남긴 메모: -15C 이하에서는 터치 스크린이 느려지므로 야간 세션을 고정 시간으로 예약하고 수동 사용을 위해 낮 시간을 유지합니다.

아랍에미리트 두바이의 한 호텔 소유주(2026년 3월)는 사양표가 아닌 송장을 비교합니다. 40kW 장치 1개와 예비 스크린 및 총 비용은 이전의 더 저렴한 장치 2개에 비해 약 2년 동안 약 18% 저렴했습니다. 이 장치는 더위로 인해 실패하고 수리 물류 비용을 절약했습니다. 그의 불만은 필터를 매월 걸프 먼지로 청소해야 하기 때문에 필터를 10개들이 상자로 구입한다는 것입니다.

FAQ - 내구성, 예비 부품 및 운영 비용

Q: 실제로 IP54가 보장하는 것은 정확히 무엇입니까?

A: 내부는 방진 기능을 갖추고 있으며 비, 호스 ​​스프레이, 해수 스프레이 등 모든 방향에서 물이 튀는 것을 방지합니다. 잠수할 수 없습니다. 바닥에 물이 고이지 않도록 하십시오.

Q: 염수 분무 테스트는 얼마나 오래 진행되며, 이것이 왜 중요한가요?

A: 모든 배치의 샘플당 96시간입니다. 한 시간은 해안 노출에 대략 몇 주가 소요되며 배송되기 전에 약한 코팅을 포착합니다.

Q: 장치는 주변 온도 +50C에서도 계속 충전됩니까?

A: 예. 하지만 모듈을 보호하기 위해 출력이 약 45C 이상으로 점진적으로 감소할 수 있습니다. 세션은 중지되지 않고 감소된 전력에서 계속됩니다.

Q: 실제로 마모되는 부품은 무엇이며 비용은 얼마입니까?

A: 팬, 필터, 건 어셈블리 및 스크린은 일반적인 마모 품목입니다. 플러그인 모듈은 8년 이상 재고로 보관되어 있습니다. 5년 예비품 바구니 견적을 요청하세요.

Q: 2년 보증이 총과 스크린에 적용됩니까?

A: 제조상의 결함은 보상됩니다. 오용이나 기물 파손으로 인한 물리적 손상은 발생하지 않습니다. 그렇기 때문에 현장에 예비 총과 스크린 1개를 보관하는 것이 좋습니다.

Q. 필터는 얼마나 자주 청소해야 하나요?

A: 일반적으로 1~3개월에 한 번씩, 먼지가 많은 곳이나 해안 지역에서는 매달 사용합니다. 필터가 막히면 온도가 올라가고 조용히 효율성이 떨어집니다.

Q: 이 장치를 실내에서 실행할 수 있습니까?

A: 그렇습니다. 하지만 필요하지 않은 실외 경화에 대해서는 비용을 지불하게 됩니다. 벽걸이형 실내 모델은 비용이 더 저렴합니다.

Q: 내 프로젝트 입찰에 대해 96시간 염수 분무 결과를 확인할 수 있나요?

A: 예. 일괄 테스트 보고서는 배송과 함께 발행되며 요청 시 입찰 문서로 제공할 수 있습니다.
