고속도로 서비스를 위한 60kW 상업용 DC 고속 EV 충전소

이 60kW 충전기는 무엇이며 결제가 ROI를 결정하는 이유

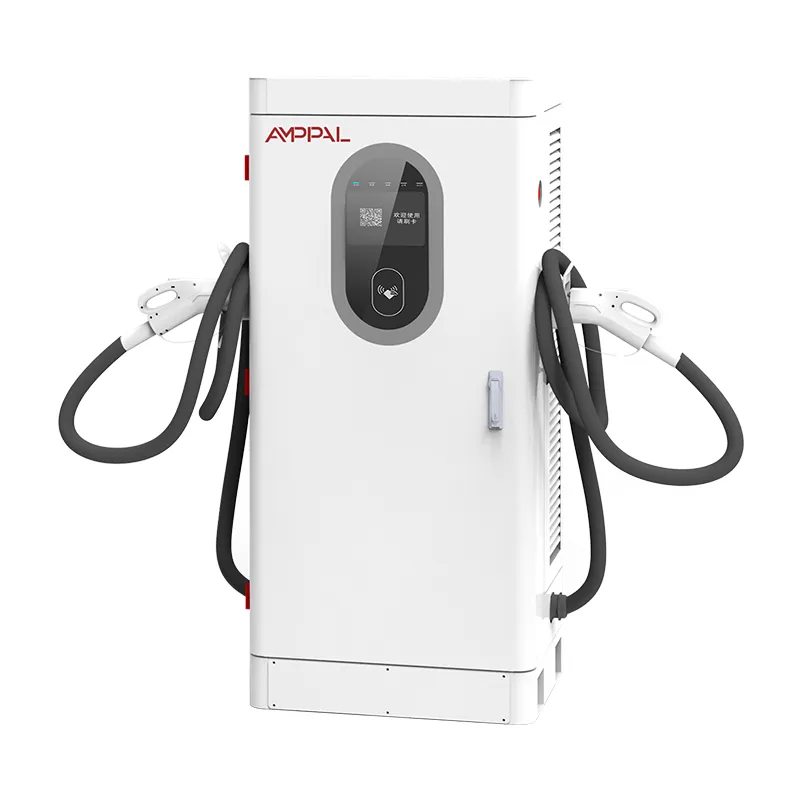

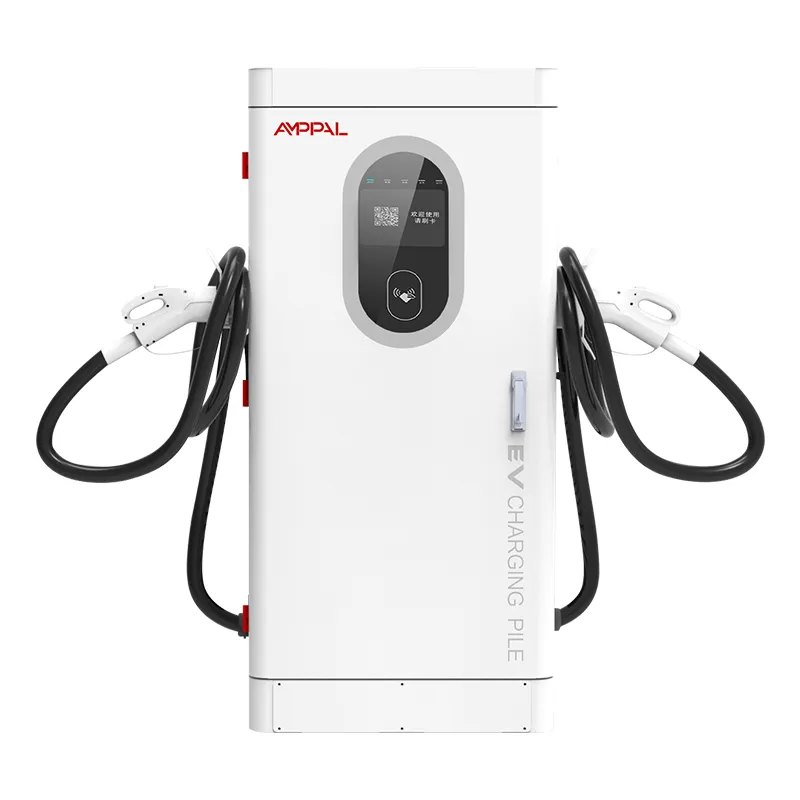

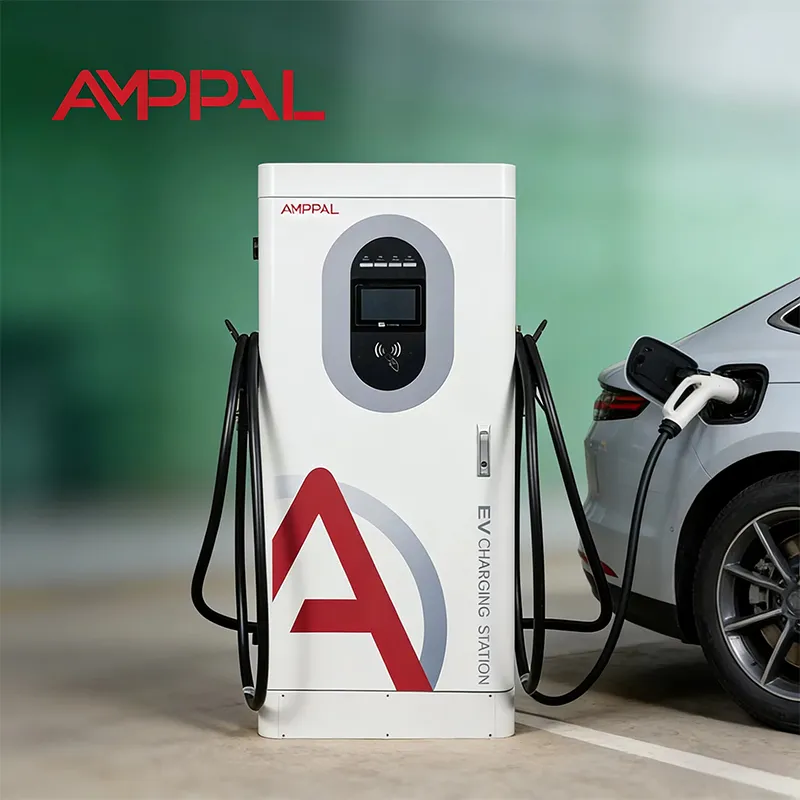

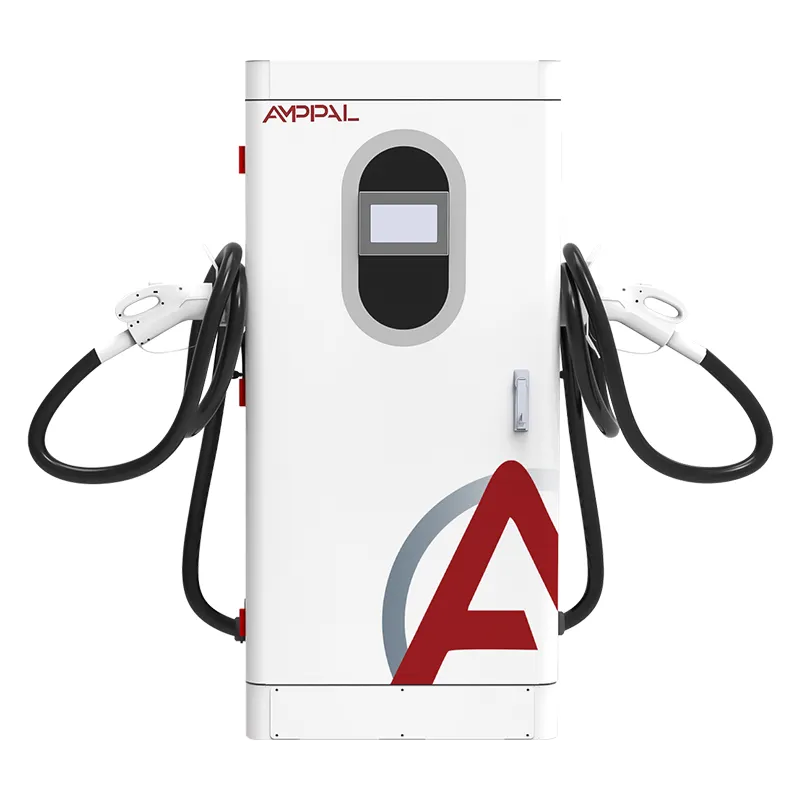

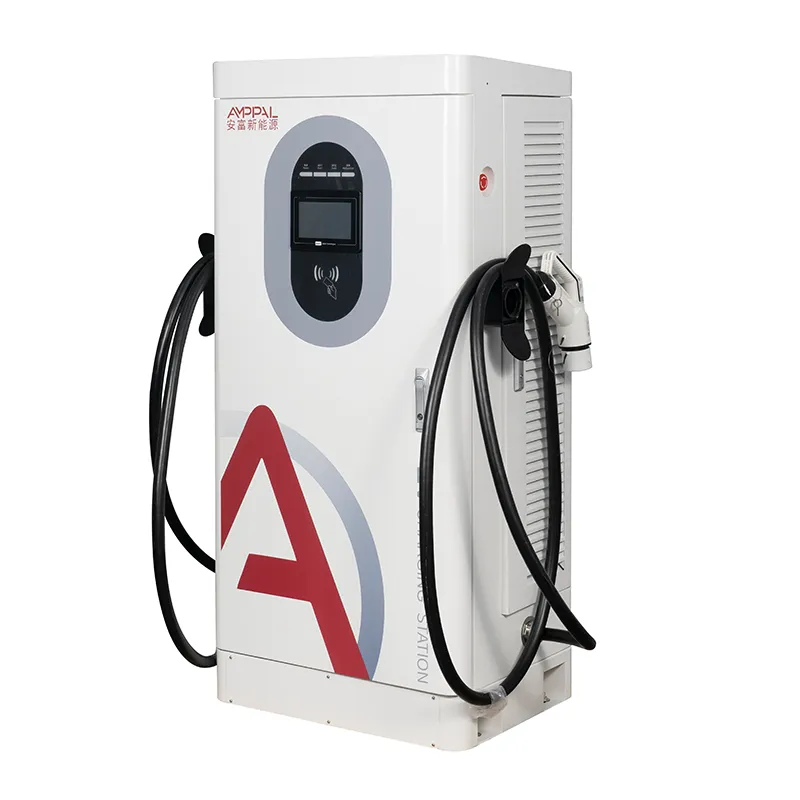

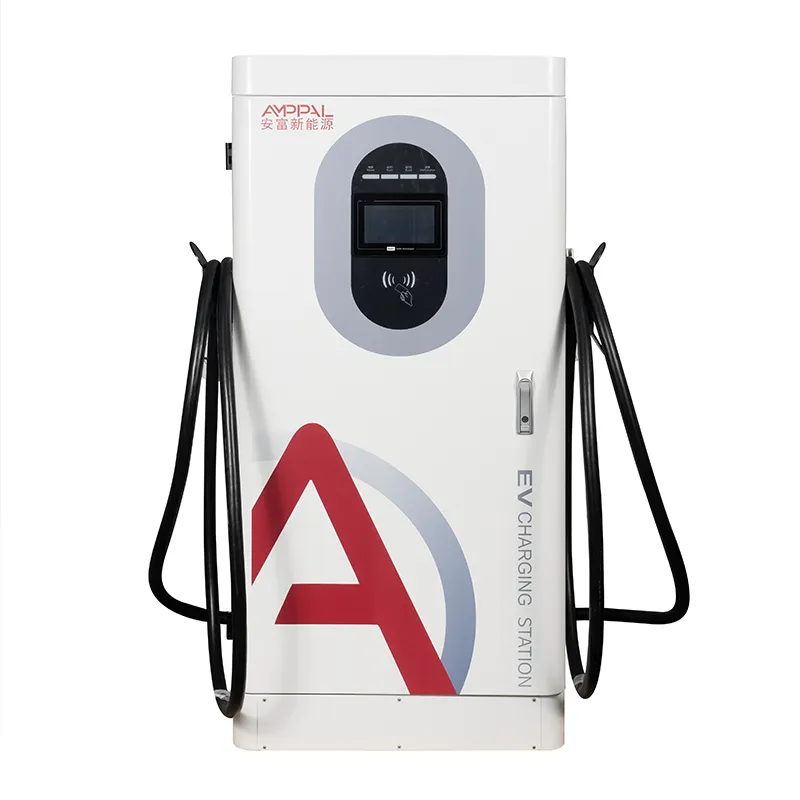

충전소는 세션이 결제로 종료될 때만 돈을 벌 수 있습니다. 이는 대부분의 60kW 사양 시트에서 절대 이야기하지 않는 부분입니다. AMPPAL AF-DC-60-Y-B-O-4-H는 1620 x 750 x 560mm 크기의 플로어 스탠딩형 통합 DC 고속 충전기로 신용/직불 카드 단말기, QR 스캐닝, RFID 카드, 플러그 앤 충전 등 4가지 방법으로 운전자가 결제할 수 있습니다.

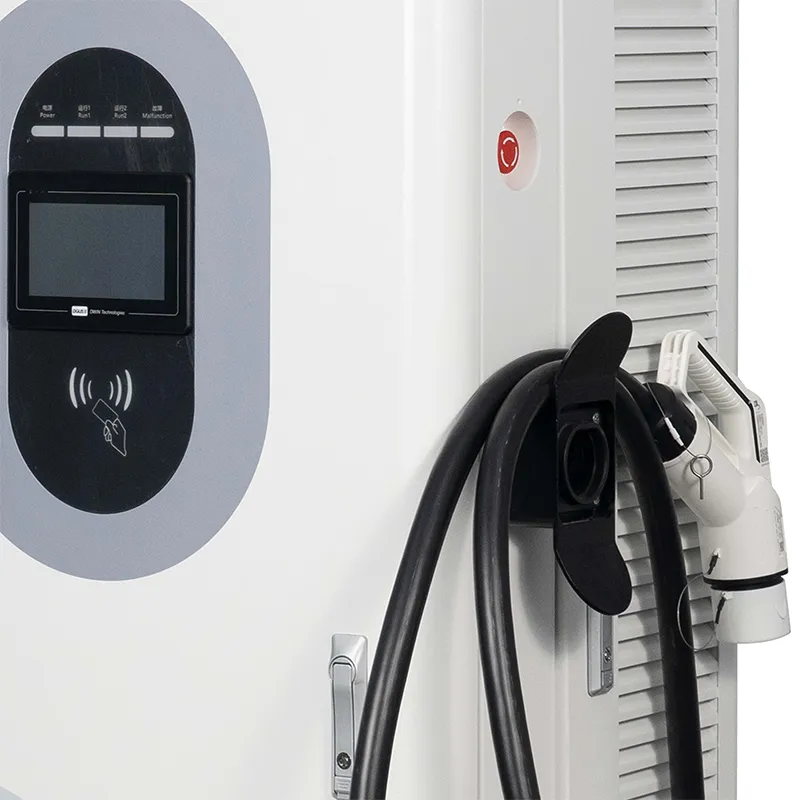

결제 계층 아래에는 300~1000V의 일정한 전력을 공급하는 200~1000VDC 전력 스테이지가 있으므로 400V와 800V 자동차는 모두 최대 속도에 가깝게 충전됩니다. 7인치 터치 스크린이 세션을 실행합니다. 이더넷, 4G 또는 WiFi를 통한 OCPP 1.6j는 모든 거래를 청구 소프트웨어로 전달합니다.

60kW에서 결제가 왜 그렇게 중요한가요? 이러한 역은 운전자가 전속 차량 사용자가 아닌 편의점, 호텔 부지 및 소규모 상업 장소에 있기 때문에 관광객이 지갑에 있는 방법으로 지불할 수 없는 경우 세션과 수익을 잃게 됩니다.

운전자가 지불할 수 있는 4가지 방법과 그것이 사이트에서 승리하는 이유

카드 단말기: EU 네트워크 전체에서 사용되는 표준 결제 단말기를 허용합니다. 인수자가 지정한 모델로 교체하면 독일이나 프랑스의 카드 규정이 충족됩니다.

7인치 화면의 QR: 운전자는 현지 앱(만 지역에서는 Alipay 스타일 지갑, 동남아시아에서는 GCash 스타일 앱)을 스캔하고 선택한 게이트웨이가 나머지를 정산합니다.

RFID: 차량 관리자가 운전자에게 카드를 나눠주고 앱 결제를 하나씩 상환하는 대신 매월 청구서를 받습니다.

플러그 앤 충전(ISO 15118): 호환되는 EV는 연결 시 자동으로 인증되며 화면을 전혀 터치하지 않습니다. 이는 북미 네트워크가 가장 강력하게 추진하는 방식입니다.

OCPP 1.6j 합의: Authorize, StartTransaction, StopTransaction 및 MeterValues가 CPO 백엔드로 흐르므로 CSV를 직접 내보내지 않고도 수익이 조정됩니다.

95% 최고 효율과 IP54 인클로저로 장비의 수익성이 유지됩니다. 열 손실이 적고, 먼지 유입이 적고, 서비스 운행 횟수가 적습니다.

기술 사양

카드 우선 및 QR 우선 시장에서 이 장치를 배포하는 위치

규제 당국이 플러그 옆에 작동하는 카드 리더기를 기대하는 독일, 프랑스, ​​크로아티아의 주유소 및 편의점.

QR 결제 습관이 지배적이며 1620mm 캐비닛이 표준 캐노피 아래에 맞는 UAE 및 사우디아라비아의 쇼핑몰 및 호텔 주차장.

태국, 베트남, 인도네시아의 리조트 주차장으로 여행할 때마다 다른 앱을 소지하는 관광객에게 서비스를 제공합니다.

소형 차량 창고(배달 밴 및 택시) - 관리자가 운전자 비용 청구를 추적하는 대신 RFID 카드를 발급합니다.

하나의 기계가 하드웨어 교체 없이 미래의 플러그 앤 충전 차량을 충족해야 하는 시립 주차장 및 슈퍼마켓 지붕.

단계별 결제-백엔드 흐름

세션 흐름: 드라이버를 연결하고 RFID 카드, 앱 스캔, 카드 탭 또는 플러그 앤 충전 핸드셰이크로 인증한 다음 충전기가 백엔드에 대해 OCPP 승인 호출을 실행합니다. 응답이 '예'이면 300~1000V 정전력 창 내에서 차량이 요청한 전압까지 전력이 증가하고 StopTransaction이 기록을 닫을 때까지 MeterValues가 푸시됩니다.

충전기만으로는 가격이 책정되지 않으므로 정산이 깔끔하게 유지됩니다. 백엔드도 마찬가지입니다. 커넥터당, 시간대별 또는 사용자 그룹별로 요금을 설정하면 장치는 측정된 kWh만 보고합니다.

자신만의 소프트웨어가 없나요? 기본적으로 주류 OCPP 플랫폼과 결합되며, 당사 엔지니어는 시운전 중에 현장을 통해 IT 팀을 안내합니다.

파일의 인증서 및 배치당 테스트 대상

인증서: CE, CB, TUV, UL 및 CCC - 요청 시 이 모델에 연결된 사본.

배송 전 모든 장치는 모듈 및 커넥터 온도가 기록된 최대 부하에서 48시간 동안 실행됩니다.

인클로저 샘플은 96시간 염수 분무 챔버에 보관되며 IP54 검사를 통과합니다. 작동 대역은 -25C ~ +50C입니다.

EN IEC 61851-1:2019 및 EN IEC 61851-23:2014 준수에는 13가지 안전 기능이 포함됩니다.

계량은 각 배치마다 무작위 샘플에 대해 교정 검사를 거치므로 청구된 kWh는 측정된 kWh와 일치합니다.

빌드 내부: 코일에서 상자까지 8단계

1단계: FANUC 로봇과 공유되는 라인에서 1.5mm 강철 인클로저의 CNC 펀칭, 벤딩 및 레이저 절단.

2단계: 분말 코팅 및 경화; 확인을 위해 동일한 배치에서 염수 분무 샘플을 채취합니다.

3단계: 별도의 라인에 구축된 AC 입력단과 DC 전원 모듈 - 둘은 절대 혼합되지 않습니다.

4단계: SiC 모듈, 커넥터 및 카드 판독기 하우징에 대한 입고 검사.

5단계: 토크 제어 단자를 사용한 배선 후 모든 조인트에 대한 시각적 QC 통과.

6단계: 40C 주변 온도에서 48시간 번인(burn-in), 효율성 및 통신 안정성.

7단계: 펌웨어 플래시, 당사 서버에 대한 OCPP 1.6j 테스트, 4가지 결제 경로 모두에 대한 기능 테스트.

8단계: 포장, 팔레타이징 및 선적 전 사진 보고서.

크기 조정 가이드: 이 60kW 캐비닛이 유지될 때

귀하의 사이트에서 대부분 400V 승용차 EV를 예상하고 30~60분 세션이 허용되며 워크인 운전자로부터 돈을 모으는 것이 가장 큰 골치거리라면 AF-DC-60-Y-B-O-4-H를 선택하십시오. 소매, 숙박업 및 소규모 상업 사이트가 이 프로필에 적합하며 4가지 결제 방법을 통해 세션이 종료되는 가장 일반적인 이유를 제거합니다.

귀하의 사이트에서 20분 이내에 회전해야 하는 800V 택시를 운영하는 경우에는 이 제품이 적합하지 않습니다. 120kW 또는 160kW 장치는 베이당 더 많은 수익을 얻습니다. 또한 터미널 슬롯을 전혀 사용하지 않는 순수 앱 전용 네트워크에 대한 잘못된 선택이기도 합니다.

아직도 결정하고 있나요? 국가, 차량 구성, 구입처를 알려주시면 사전 설치된 카드 리더기를 배송할지, 단말기용 슬롯을 남겨둘지 여부를 포함한 구성을 권장해 드립니다.

운영자가 리셀러가 아닌 우리에게 주문하는 이유

다른 사람의 가격표를 인용하는 중개인과가 아니라 Yueqing의 제조업체와 협상합니다.

OEM/ODM: 로고, 색상, 결제 앱이 사전 구성되어 있으며 하드웨어, 소프트웨어 및 브랜딩이 하나의 공장에서 이루어집니다.

표준 제품은 영업일 기준 15~20일 내에 배송됩니다. OEM 배치에는 아트워크 및 테스트에 7~10일이 추가됩니다.

새로운 시장을 위한 1개 단위의 시험 주문; 모델이 입증되면 컨테이너 수준 가격이 책정됩니다.

예비품은 2년 보증에 따라 DHL/FedEx를 통해 배송되며, 원격 진단은 청구서에 사용되는 것과 동일한 OCPP 링크를 따릅니다.

포장, 적재 및 그에 따른 서류 작업

각 충전기는 화면과 카드 판독기 영역 주위에 폼 크래들이 있는 합판 케이스에 넣어 이동합니다. 캐비닛 무게는 약 300kg입니다. 상자는 60~80kg을 추가하고, 40HQ는 레이아웃에 따라 10~14개의 상자를 차지합니다.

우리는 기본적으로 FOB Ningbo 또는 Shanghai를 배송합니다. CIF, CFR 및 DDP를 준비할 수 있습니다. 포장하기 전에 팔레트 다이어그램이 운송업자에게 전달됩니다.

상자에는 상업 송장, 포장 목록, 원산지 증명서, CE/TUV 사본 및 OCPP 통합 가이드가 들어 있습니다.

반드시 읽어야 할 보증, 예비 부품 및 작은 글씨

유닛에서 2년. 결제 단말기도 포함되어 있습니다. 카드 리더기는 통합업체에서 제외되는 경우가 가장 많은 부분입니다.

교체 부품은 청구가 확인된 후 2일 이내에 DHL 또는 FedEx를 통해 발송됩니다. 유럽에서는 일반적으로 영업일 기준 3~5일이 소요됩니다.

펌웨어 및 OCPP 매개변수는 네트워크 링크를 통해 원격으로 업데이트됩니다. 대부분의 수정 사항에는 사이트 방문이 필요하지 않습니다.

최초 설치를 위한 비디오 시운전: 배선, 접지 및 백엔드 페어링을 기술자와 실시간으로 확인합니다.

연간 유지 관리: 1년에 두 번 공기 필터를 청소하고, 1년에 한 번 AC 입력 단자를 다시 조이고, QR 영역에 스티커가 없도록 유지합니다.

필드 참고 사항: 기계에서의 잘못된 것과 올바른 것

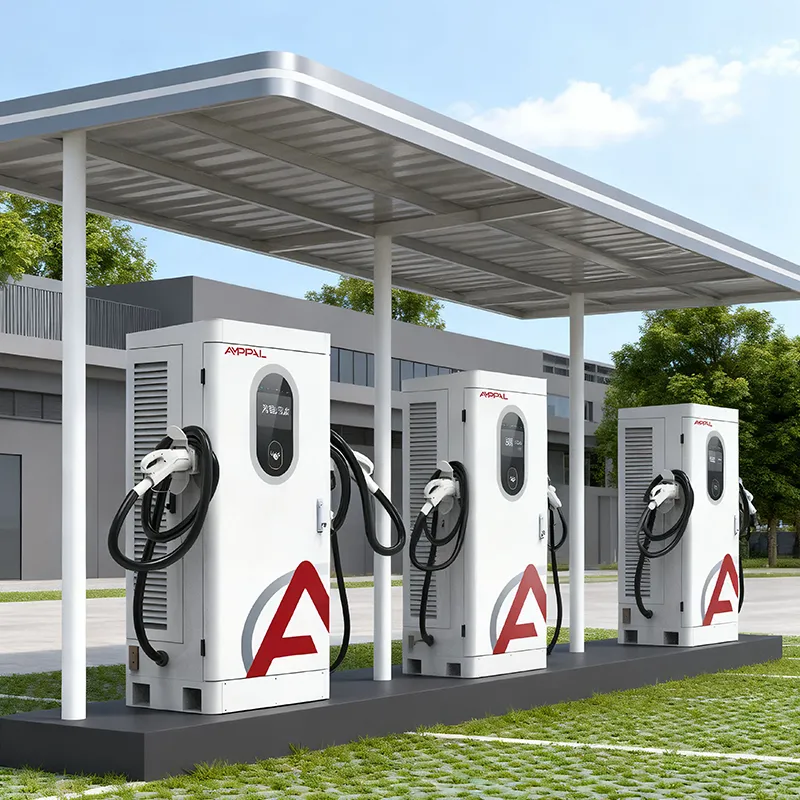

잘못된 점: 카드 터미널이 오후 직사광선을 향하도록 캐비닛을 장착한 다음 리더를 비난합니다. 오른쪽: 캐노피 아래에 놓습니다. 화면과 터미널은 읽기 쉽고 시원하게 유지됩니다.

잘못됨: 사이트 변압기를 용접 기계 및 압축기와 공유합니다. 오른쪽: 충전기에 자체 차단기를 제공하고 넓은 범위의 설계가 허용하는 AC380V +-15% 내부 입력을 유지합니다.

잘못됨: QR 코드 위에 스티커를 남겨 둡니다. 오른쪽: 스캔 영역을 매주 확인하십시오. 끊어진 QR은 케이블이 끊어진 것보다 더 많은 세션을 죽입니다.

잘못됨: 하나의 펌웨어 업데이트가 실패하여 네트워크 플러그를 뽑는 것입니다. 오른쪽: 먼저 전화하세요. 대부분의 업데이트 문제는 OCPP 링크를 통해 몇 분 안에 롤백됩니다.

잘못됨: 플러그 앤 충전이 모든 EV에서 작동한다고 가정합니다. 오른쪽: ISO 15118 지원 차량과 활성화된 백엔드가 필요합니다. RFID와 카드는 보편적인 대체 수단으로 남아 있습니다.

세 명의 구매자, 세 가지 시장, 실제 피드백

크로아티아의 한 연료 소매업체는 2025년 3월 2개의 고속도로 앞마당에서 3개의 앱 전용 충전기를 AF-DC-60-Y-B-O-4-H 장치로 교체했습니다. 카드 결제는 한 달 이내에 세션의 0%에서 40%로 급증했으며 회계사는 일치하는 스프레드시트 대신 백엔드에서 정산 보고서를 가져옵니다. 그들의 불만은 7인치 화면이 여름에 지문을 빠르게 수집한다는 것입니다.

두바이의 한 호텔 그룹은 주로 QR 결제에 의존하여 두 건물에 8개 유닛을 설치했습니다. 프런트 데스크에서는 직원 차량에 RFID 카드가 유용하다는 사실을 발견했습니다. 유지 관리 감독자는 캐비닛이 재배치하기에 무겁다는 점을 지적합니다. 콘크리트를 붓기 전에 위치를 계획하십시오.

말레이시아의 한 택시 협동조합은 RFID 차량 카드를 사용하여 차고에서 6대의 택시를 운영하고 있습니다. 400V 택시의 평균 세션은 42분이며, 수익 조정은 주간에서 실시간으로 이루어졌습니다. 불만: 운전자는 밤에 세션 종료 신호음이 너무 크다는 것을 발견하여 운영자가 백엔드에서 낮췄습니다.

FAQ

Q: 이 충전기는 유럽 모든 국가에서 카드 결제가 가능한가요?

A: 캐비닛은 EU 네트워크 전체에서 사용되는 표준 결제 단말기를 허용합니다. 현지 규칙(예: 독일 교정법) 준수 여부는 귀하가 페어링하는 단말기 및 획득업체에 따라 다릅니다. 호환 가능한 모델을 선택할 수 있도록 도와드립니다.

Q: 플러그 앤 충전 기능이 바로 사용 가능합니까?

A: 하드웨어는 ISO 15118을 지원하지만 플러그 앤 차지(Plug & Charge)도 백엔드 및 호환 차량에 활성화된 계약 인증서가 필요합니다. 배송 전에 실험실 충전기에서 악수를 테스트합니다.

Q: 이를 기존 OCPP 플랫폼에 어떻게 연결합니까?

A: 7인치 화면 설정이나 웹 도구를 통해 서버 URL과 자격 증명을 설정하세요. 충전기는 이더넷, 4G 또는 WiFi를 통해 OCPP 1.6j를 지원합니다. 대부분의 플랫폼은 몇 분 안에 이를 인식합니다.

Q: 운전자가 STC Pay 또는 GCash와 같은 지역 QR 앱으로 결제할 수 있나요?

A: 예 - QR 결제는 귀하의 결제 대행사를 통해 처리됩니다. 충전기에는 제공업체가 생성한 QR 코드가 표시됩니다. 귀하의 팀과 함께 게이트웨이 엔드포인트를 구성합니다.

Q: 결제 단계에서 세션이 실패하면 어떻게 되나요?

A: 충전기는 인증 시도 및 실패 코드를 기록합니다. 대부분의 실패는 만료된 RFID 카드 또는 잘못 촬영된 QR입니다. 둘 다 트랜잭션 로그에 표시됩니다.

Q: 바쁜 장소에서는 60kW면 충분합니까?

A: 소매점 및 호텔 사이트의 경우 30~60분 세션이 가능합니다. 베이당 하루에 8~10대의 자동차를 초과하는 최대 대기열이 예상되는 경우 고성능 모델이나 두 번째 장치를 고려하십시오.

Q: 이 모델에 맞춤형 색상이나 로고가 제공됩니까?

A: 예, OEM 브랜드가 표준입니다. 분체 도장 색상, 로고 및 앱 이름을 모두 맞춤 설정할 수 있습니다. 리드타임은 영업일 기준 약 7-10일이 추가됩니다.

Q: 공장 가격의 최소 주문 금액은 얼마입니까?

A: 평가판 주문은 표준 가격으로 1개 단위부터 시작됩니다. 컨테이너 수량 주문(10개 이상)은 도매 가격을 잠금 해제합니다. 현재 가격표를 요청하십시오.
