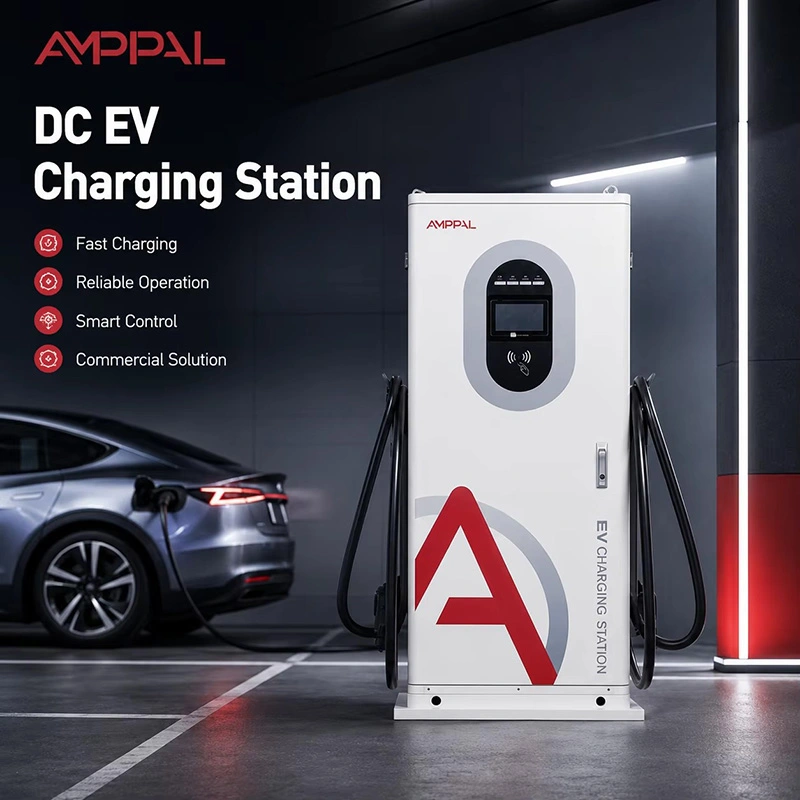

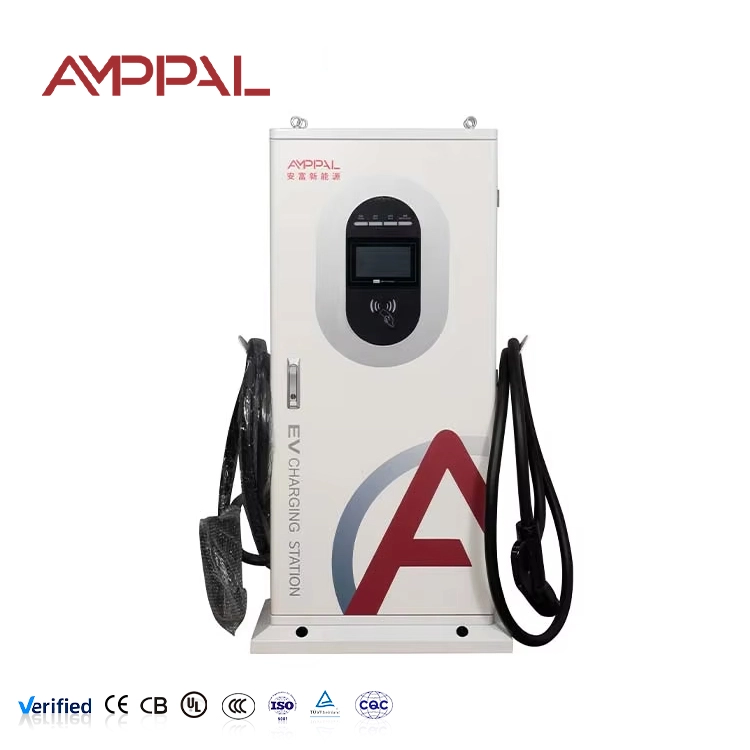

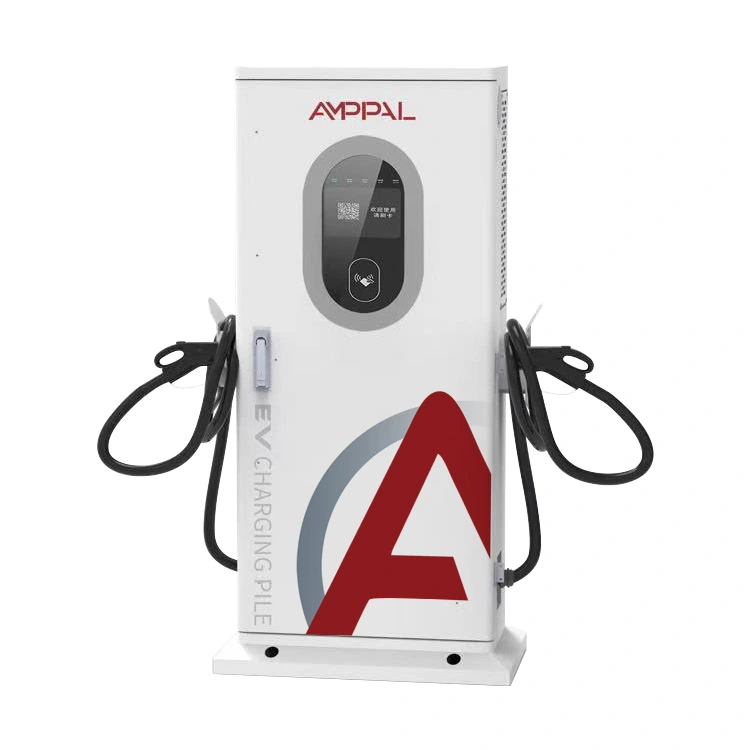

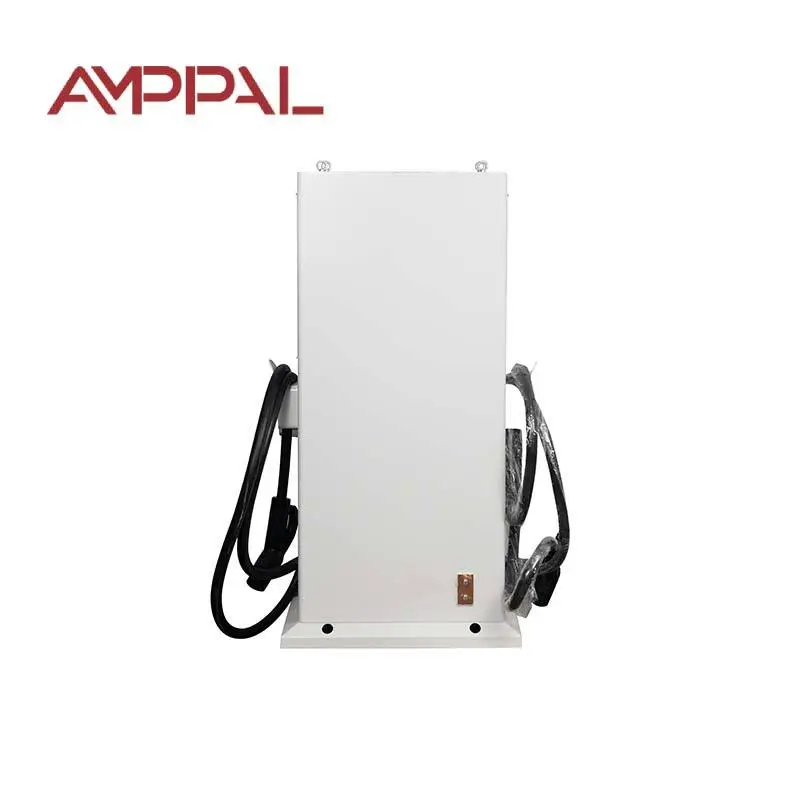

소매 주차장용 20kW 소형 통합 DC EV 충전소

낯선 사람이 사용할 수 있도록 만들어진 충전소

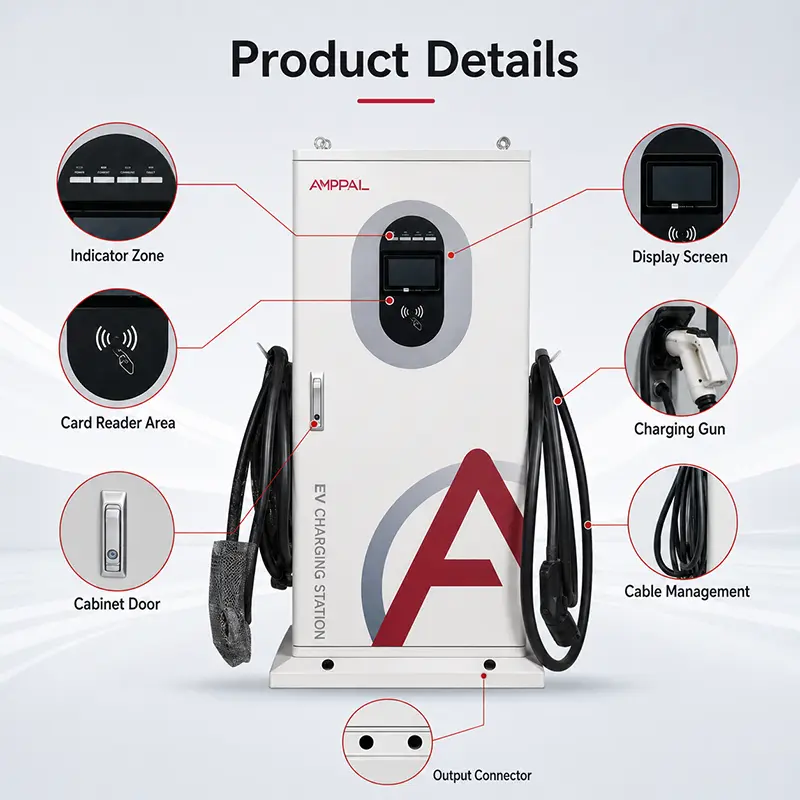

작동하는 충전기와 일반인이 도움 없이 사용할 수 있는 충전기에는 차이가 있습니다. AF-DC-020-Y-B-O-3은 두 번째 문제에 대한 답변입니다. 베이스 높이는 1517mm로, 차 옆에 서 있는 사람의 눈높이에 7인치 컬러 스크린을 배치하고 성인이 DC 케이블을 편안하게 들어 올릴 수 있는 허리 높이의 건홀스터를 배치했습니다.

화면은 대부분의 디자인 노력이 집중된 곳입니다. 세션 상태, 전달된 에너지, 경과 시간, 현재 요금 및 남은 예상 금액이 모두 한 페이지에 표시되며 메뉴 다이빙이 필요하지 않습니다. 문제가 발생하면 밤 11시에 운전자에게 아무 의미도 없는 오류 코드를 표시하는 대신 메시지에서 어떻게 해야 할지 알려줍니다.

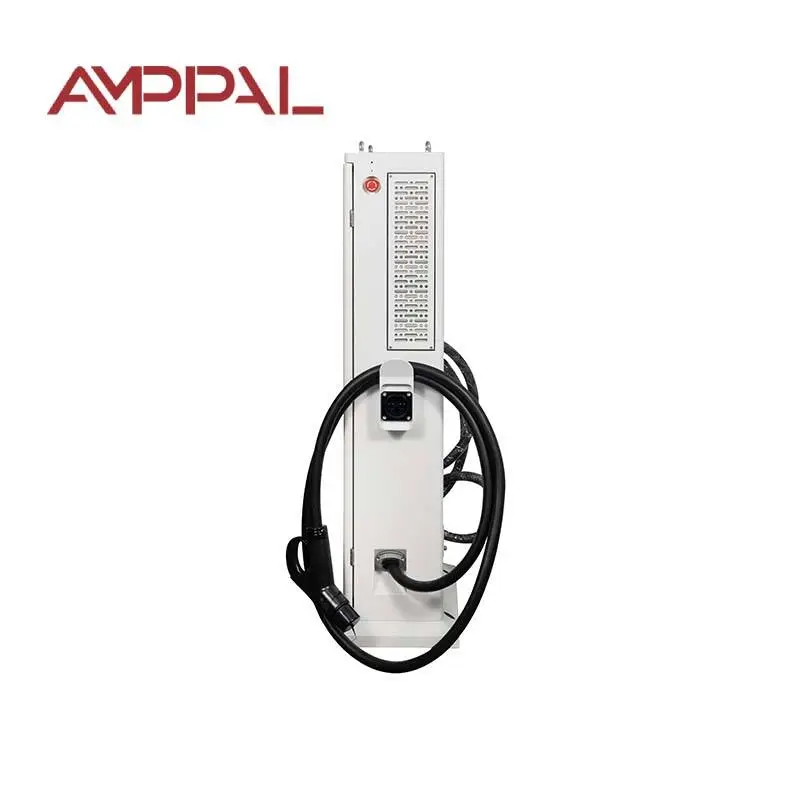

발자국은 의도적으로 좁습니다. 650 × 300mm 크기의 포스트는 공간을 침범하지 않고 표준 주차 공간의 머리 부분에 딱 맞습니다. 이는 일반적으로 작업자가 벽에 장착해야 하는 이유입니다.

지원 통화를 줄이는 세부 사항

눈 높이 1,200mm의 7인치 컬러 터치 스크린: 구부정하지 않고 서있는 자세에서도 읽을 수 있으며 노년층 운전자에게도 충분히 큽니다.

세 가지 시작 방법 - RFID 카드, QR 스캔, PIN 코드. 전화기에 신호가 없어도 카드는 계속 작동합니다. 운전자에게 카드가 없어도 QR은 계속 작동합니다.

4가지 충전 모드: 자동 완전 충전, 고정 전력, 고정량, 고정 시간. 20분짜리 운전자가 시간을 선택합니다. 예산이 있는 사람은 금액을 선택합니다.

작업 높이의 케이블 홀스터 및 후크: 건이 손상되는 가장 큰 원인은 홀스터가 불편하기 때문에 운전자가 콘크리트에 케이블을 떨어뜨리는 것입니다.

200-1000VDC에서 0-100A: 대형 캐비닛과 동일한 전압 범위이므로 800V 플랫폼이라는 이유로 차량을 외면할 일이 없습니다.

-25°C ~ +50°C 등급의 IP54 인클로저, 전자 장치 구획이 케이블 입구와 별도로 밀봉되어 있습니다.

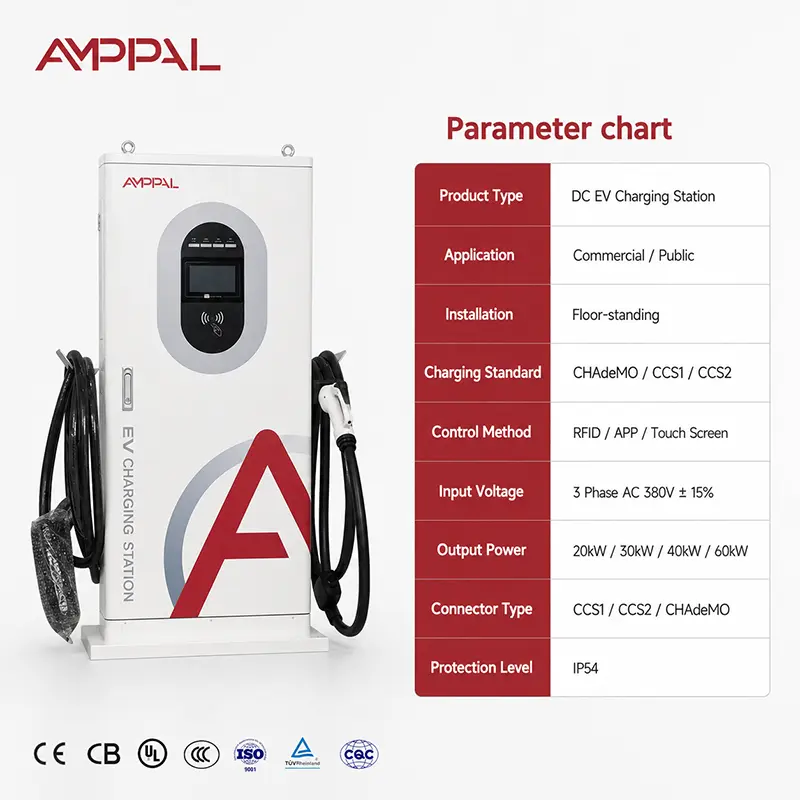

기술 사양

이 게시물이 가장 효과적인 곳

시립 노상 주차장: 베이 헤드에 있는 좁은 기둥은 대부분의 시 당국이 승인하는 것으로, 넓은 캐비닛은 포장도로 통행 금지 규칙을 위반합니다.

호텔 및 레스토랑 주차장: 투숙객은 리셉션에 도움을 요청하지 않고 셀프 서비스를 이용할 수 있습니다. 이는 모든 공공 시설의 실제 테스트입니다.

소규모 소매 단지: 20kW는 60~90분 거리의 매장에 적합하며, 매장 옆에 포스트가 산업용이라기보다는 의도적으로 보입니다.

공유 베이가 있는 주거용 건물: PIN 액세스를 통해 관리 사무소는 RFID 카드 시스템을 관리하지 않고도 코드를 발급할 수 있습니다.

직장 방문객 주차: QR start는 회사 카드 제도에 등록하지 않고 방문객이 요금을 청구하는 것을 의미합니다.

드라이버를 연결하면 어떤 일이 발생합니까?

순서는 고정되어 있으며 몇 초 정도 걸립니다. 포스트는 커넥터를 감지하고 잠금 장치가 체결되었는지 확인한 다음 접촉기가 열려 있는 동안 DC 측에서 절연 테스트를 실행합니다. 절연이 임계값 이하인 경우(젖은 커넥터, 손상된 케이블) 거기서 멈추고 운전자에게 다시 연결하라고 지시합니다.

이를 전달하면 포스트와 차량이 매개변수를 교환합니다. BMS는 목표 전압과 최대 허용 전류를 명시합니다. 포스트는 공급할 수 있는 것을 확인하고 램핑을 시작합니다. 이 시점부터 차량이 전류를 제어하므로 동일한 포스트에 있는 두 대의 차량이 매우 다른 속도로 충전될 수 있습니다.

세션이 종료되는 시점은 드라이버가 선택한 네 가지 모드 중 무엇에 따라 결정됩니다. BMS가 정지를 요청할 때까지 자동으로 실행됩니다. 고정량, 고정전력, 고정시간이 각자의 조건으로 종료되며, 게시글은 그 이유를 화면에 표시하므로 누구도 잘못을 추측하지 않습니다.

규정 준수 및 회선 테스트

EN IEC 61851-1:2019 및 EN IEC 61851-23:2014, CE 선언 및 일련화된 테스트 보고서가 각 게시물과 함께 배송됩니다.

전체 -25°C ~ +50°C 작동 범위에서 화면 및 터치 레이어의 가독성과 응답성을 테스트했습니다. 추운 날씨에 접촉 실패는 공공 시설에서 흔히 발생하는 불만 사항입니다.

100% 절연 저항 및 절연 내력 테스트.

생산 샘플의 건 및 홀스터 기계적 순환 - 홀스터는 셀프 서비스 장비의 마모 지점입니다.

IP54 인증과 인클로저 및 베이스에 대한 96시간 염수 분무.

포장하기 전에 열 기록을 통한 전체 부하 실행.

게시물 작성 방법

1. 모듈, 스크린 어셈블리, 판독기, 접촉기 및 케이블 세트의 수입 검사.

2. 기둥과 베이스 패널의 CNC 펀칭 및 성형; 베이스 플랜지 형상은 앵커링 후 포스트가 어떻게 세워지는지를 설정합니다.

3. 기둥과 베이스를 로봇식으로 용접하고 이음매는 눈에 보이는 면과 같은 높이로 접지합니다.

4. 전처리 및 정전기 분체 도장; 공용 장비는 추가 코팅 두께 검사를 받습니다.

5. 전원 조립 - 모듈, 모선 및 내부 배선, 모든 전원 단자에 토크를 가하고 증인 표시를 합니다.

6. HMI 및 액세스 하드웨어 장착: 스크린, 카드 리더기, QR 카메라 창 및 키패드, 각 기능 테스트를 거쳤습니다.

7. 네 가지 충전 모드를 모두 포괄하는 펌웨어 로드, 센서 보정 및 스크립트로 작성된 사용자 인터페이스 테스트.

8. 완전 부하 런인, 안전 배터리, IP 확인 후 수출용 상자에 담습니다.

20kW가 공공 게시물에 적합한 전력입니까?

입찰 문서에서 인상적으로 들리는 것이 아니라 자동차가 실제로 주차된 시간에 맞춰 출력을 조정하십시오.

20kW에서 운전자는 시간당 약 20kWh(약 100~120km의 주행 거리)를 받습니다. 쇼핑 여행, 식사 또는 사무실 방문의 경우 전적으로 적합하며 우편물 구매 비용과 연결 비용이 저렴합니다.

베이가 40분 이내에 뒤집히거나 운전자가 빨리 떠날 것으로 예상하여 도착한다면 이는 잘못된 제품이며 우리는 지금 그렇게 말하고 싶습니다. 60kW 또는 120kW 캐비닛을 살펴보십시오. 마찬가지로, 해당 사이트가 전적으로 야간 주거용 주차장인 경우 AC 포스트는 상당히 적은 비용으로 동일한 운전자에게 서비스를 제공합니다.

동일한 전력의 Wall Box와 비교하는 방법

자유로운 배치: 포스트는 사이트의 어느 곳이든 베이 헤드에 배치됩니다. 월 박스에는 올바른 위치에 벽이 필요하지만 개방형 주차장에는 벽이 없는 경우가 많습니다.

공개 프레젠테이션: 대형 화면으로 완성된 게시물은 의도적인 인프라로 읽힙니다. 운전자는 벽에 걸린 상자보다 이를 더 신뢰하며 이는 활용도에서 나타납니다.

화면 크기: 벽걸이형 20kW에 비해 여기에서는 7인치 컬러가 4.3인치입니다. 무인 공개 사용의 경우 더 큰 화면이 차이의 가치가 있습니다.

설치: 기둥에는 아래에서 작은 기초와 케이블 입구가 필요합니다. 월 박스는 그렇지 않습니다. 그 기초를 위한 예산.

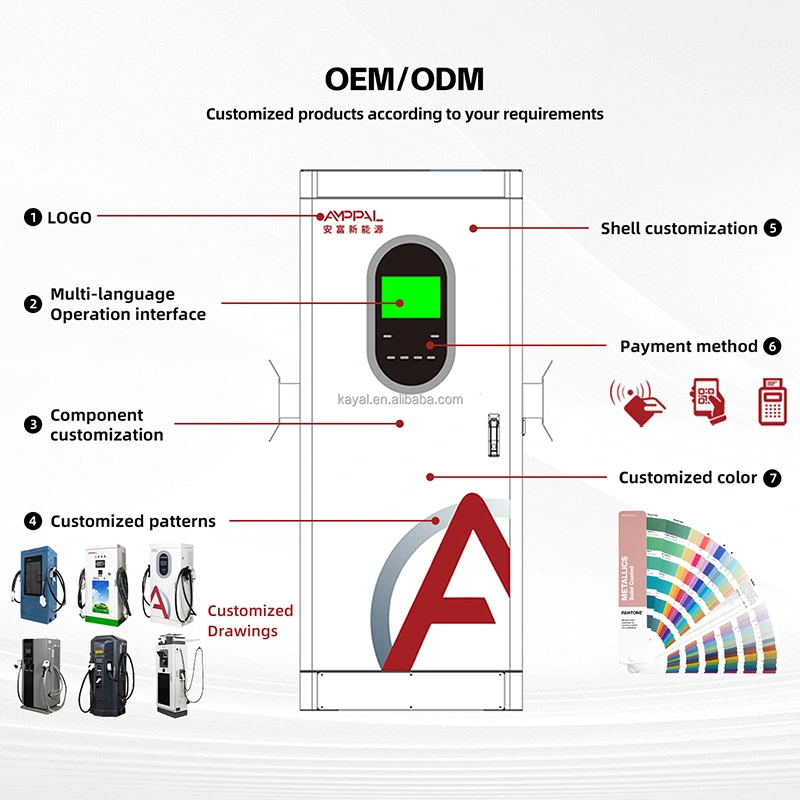

상업 조건은 MOQ 1개 단위 표준, 영업일 기준 15-20일, 2년 보증, 50개 단위의 맞춤형 브랜딩 등 두 가지 모두 동일합니다.

포장 및 배송

기둥은 약 1620 × 750 × 420mm 크기의 합판 상자에 똑바로 세워 배송되며, 총 중량은 약 85kg입니다. 스크린 표면에는 폼 보호 장치가 있고 건은 동일한 상자에 별도로 포장되어 있습니다.

6개의 상자는 표준 수출 팔레트 구성에 적합합니다. 20피트 컨테이너에는 앵커 키트가 주문과 함께 배송되는지 여부에 따라 약 48개의 기둥이 필요하고 40피트 높이 큐브에는 약 100개가 필요합니다.

이용 가능한 조건은 대부분의 유럽 및 걸프 지역으로 가는 EXW, FOB 닝보 또는 상하이, CIF 및 DDP입니다. 앵커 볼트 키트와 설치 템플릿은 무료로 제품과 함께 배송됩니다. 문서에는 송장, 포장 목록, CE 선언, 일련번호 테스트 보고서 및 기초 도면이 포함됩니다.

서비스 및 소모품

전원 모듈, 스크린, 판독기, 접촉기 및 케이블 어셈블리에 대한 2년 보증.

충전 건과 케이블은 현장 교체가 가능한 것으로 간주됩니다. 두 개의 예비 건 어셈블리를 보유하고 있는 유통업체는 가장 일반적인 공공 현장 손상을 하루 안에 해결할 수 있습니다.

화면 및 리더 상태를 포함하여 연결된 OCPP를 통한 원격 진단.

예비품은 확인 후 48시간 이내에 배송되며, 택배로 영업일 기준 3~5일이 소요됩니다.

권장 서비스 간격: 공공 장소에서 6개월 - 필터 청소, 건 및 홀스터 검사, 개스킷 점검, 스크린 표면 점검.

공개 사이트에서 발생하는 문제

잘못된 점: 오후의 직사광선을 바라보는 기둥을 설치하는 것입니다. 오른쪽: 햇빛이 적은 곳에서 화면 방향을 맞추거나 고휘도 디스플레이 옵션에 맞춥니다. 읽을 수 없는 화면은 느린 충전보다 더 많은 불만을 야기합니다.

잘못된 점: 얇은 표면 슬래브에 고정하는 것입니다. 오른쪽: 제공된 도면에 적절한 기초를 붓습니다. 차량이 후진하면 기둥이 부딪히고 베이스가 그 하중을 받습니다.

잘못된 점: 베이 앞에 휠 스톱이나 볼라드를 생략한 것입니다. 오른쪽: 하나 맞으세요. 교체 컬럼에 비해 비용은 미미합니다.

잘못된 점: QR 코드 스티커가 희미해지도록 두는 것입니다. 오른쪽: 각 서비스 방문 시 확인하세요. 표백된 QR 코드는 전화로 시작했을 모든 세션을 자동으로 종료합니다.

틀렸음: 기물 파손 행위가 하드웨어 문제라고 가정합니다. 오른쪽: 조명과 카메라 범위는 어떤 인클로저 등급보다 공공 게시물을 더 잘 보호합니다.

사이트 소유자 피드백

그리스 북부의 한 지방 자치단체는 2025년에 도시 주차장 4곳에 14개의 게시물을 설치했습니다. 교통 담당자는 카드가 아닌 PIN 옵션이 가장 많이 사용되는 시작 방법이라고 보고했습니다. 로컬 계정이 없는 방문객은 단순히 주차 직원에게서 코드를 가져갔습니다.

3개의 호텔에 걸쳐 11개의 게시물을 보유한 조지아의 한 호텔 그룹은 우리의 권장 사항을 변경한 한 가지 피드백을 제공했습니다. 그들은 다른 두 사람이 혼란을 주기 때문에 4개의 충전 모드를 자동 및 손님 사용 시간 고정으로 제한하도록 요청했습니다. 이제 해당 구성을 펌웨어 설정으로 사용할 수 있습니다.

9개의 포스트를 운영하는 우즈베키스탄의 한 운영자는 좁은 300mm 깊이가 결정적이었다고 지적했습니다. 해당 포스트의 베이는 순환이 빡빡한 소련 시대 표준에 따라 배치되었으며 더 깊은 캐비닛은 화재 접근 조사에 실패했을 것입니다.

구매자의 질문

Q: 운전자가 앱이나 계정 없이 사용할 수 있나요?

답: 그렇습니다. PIN과 RFID는 모두 독립적으로 작동합니다. QR은 백오피스 플랫폼을 운영하는 곳에서 사용 가능합니다.

Q: 어떤 기초가 필요합니까?

A: 아래에서 케이블 입구가 있는 제공된 도면의 콘크리트 패드입니다. 앵커 볼트와 템플릿이 포함되어 있습니다.

Q: 낮에도 화면이 얼마나 잘 보입니까?

A: 표준 화면은 그늘과 간접 조명에서도 읽을 수 있습니다. 태양을 향한 개방형 앞마당에 대해 고휘도 옵션을 지정합니다.

Q: 네 가지 모드 중 어떤 모드를 활성화해야 합니까?

A: 공공 사이트의 경우 자동 및 고정 시간이 대부분의 운전자에게 적용됩니다. 고정 금액은 선불 모델에 적합합니다. 펌웨어에서 메뉴를 제한할 수 있습니다.

Q: 충전 케이블의 길이는 얼마나 되나요?

A: 표준적으로 5미터이며 베이 양쪽의 입구에 도달합니다. 더 긴 케이블을 사용할 수 있지만 사용자가 다루기에는 무게가 늘어납니다.

Q: 20kW는 공공 요금을 정당화하기에 충분합니까?

A: 거주 기반 사이트에서는 그렇습니다. 운전자가 속도를 기대하는 대중교통 사이트에서는 가격에 대한 불만이 뒤따릅니다. 요금과 전력을 정직하게 일치시키세요.

Q: 총 두 개를 장착할 수 있나요?

A: 이 모델에는 없습니다. 다중 건 작동은 분할형 캐비닛으로 시작됩니다.

Q: 리드타임은 무엇입니까?

A: 15-20 작업 일 기준; 사용자 정의 색상, 화면 그래픽 또는 제한된 펌웨어 빌드의 경우 25-30입니다. MOQ 1개 단위 표준, 브랜딩용 50개.
