상업용 차량용 60kW 올인원 DC EV 고속 충전기

이 충전기의 정의와 그리드에 요구되는 사항

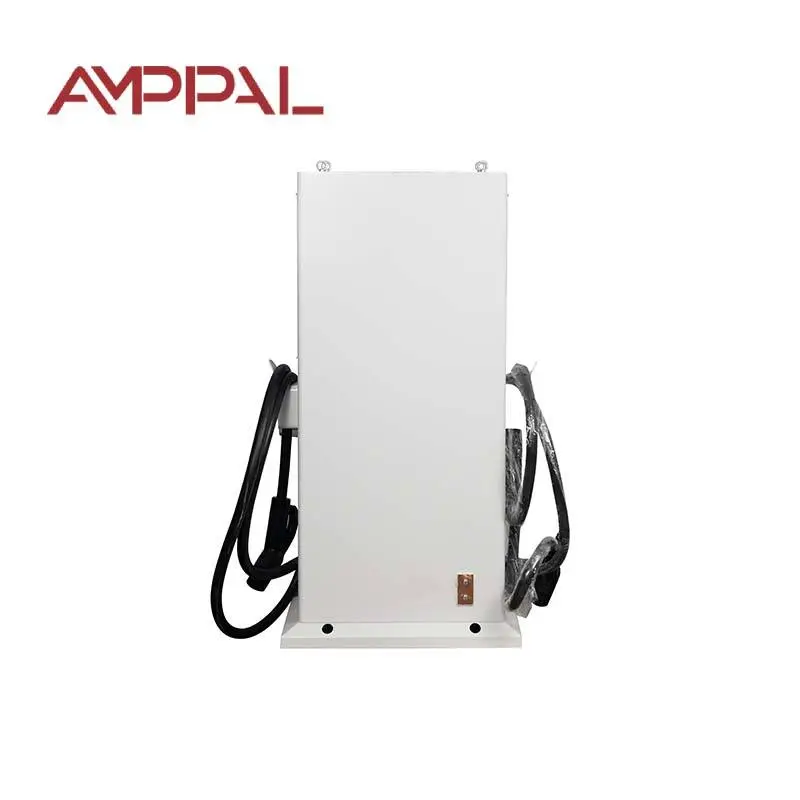

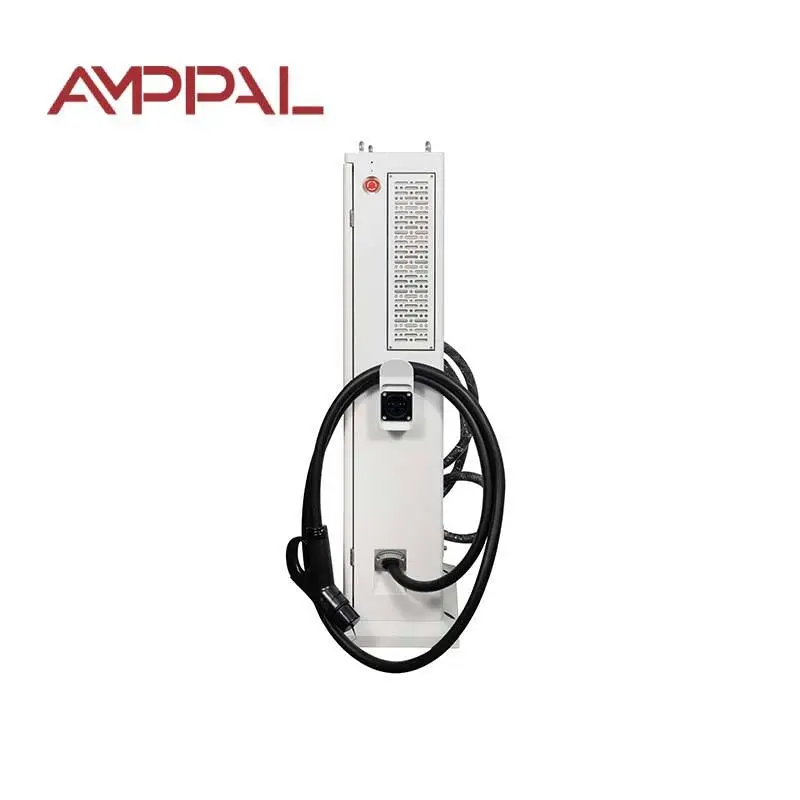

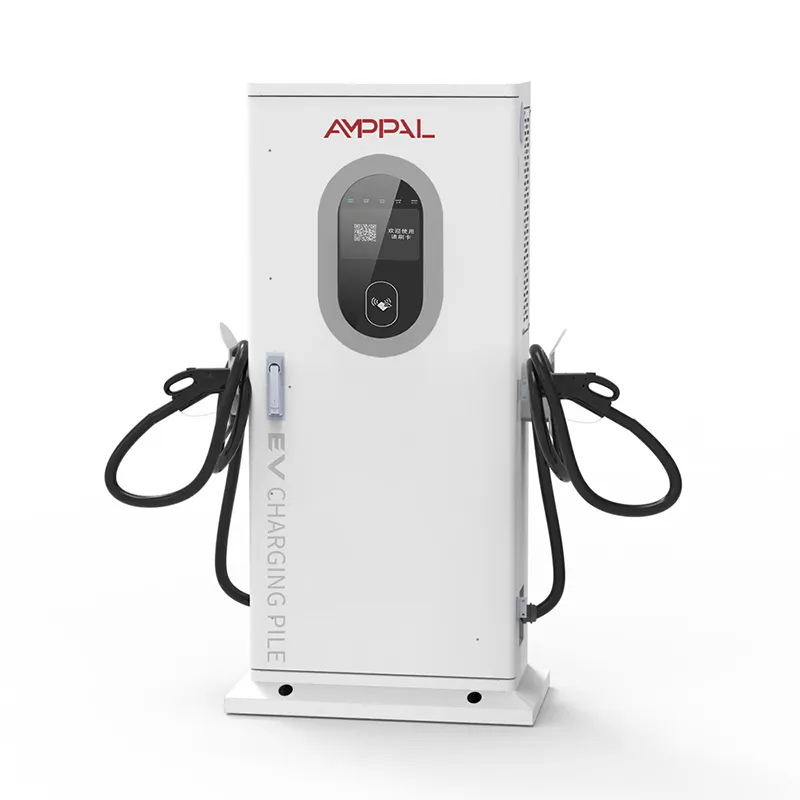

60kW 충전기를 구입하기 전에 자동차를 충전할 수 있는지 여부에 대한 질문은 거의 없습니다. 이는 변압기, 위상 균형 및 수요 충전에 어떤 영향을 미칠지 여부입니다. AF-DC-060-Y-B-O-3/4/5-H는 베이스 포함 1517 x 650 x 300mm 크기의 플로어 스탠딩형 통합 DC 고속 충전기로, 하나의 AC380V +/- 15% 3상 입력에서 최대 133A, 200-1000VDC에 걸쳐 60kW를 제공합니다.

최대 부하에서는 위상당 약 90A를 소비합니다. 정확한 수치는 해당 지역의 전압 및 역률에 따라 다릅니다. 한 번에 실행되는 장치 수를 곱한 숫자가 프로젝트의 실제 사양입니다.

현장 계획자가 이 60kW 장치를 선택하는 이유

관리 가능한 용량: 위상당 약 90A는 하나의 장치가 기존 100A 서비스에 적합하여 토목 작업을 작게 유지한다는 것을 의미합니다.

133A의 최대 출력 전류는 자동차뿐만 아니라 밴과 소형 트럭에도 도달합니다. 전류 범위는 더 큰 차량에서 60kW를 빠르게 느끼게 해줍니다.

부하 관리 후크가 있는 OCPP 1.6/2.0: 사이트 컨트롤러는 전체 사이트 전력 및 시퀀스 장치를 제한합니다. 4개 크기의 변압기에 6개의 충전기를 집어넣는 방법입니다.

95% 피크 효율은 구매한 에너지가 캐비닛 열로 바뀌고 더 많은 에너지가 배터리에 도달한다는 것을 의미합니다.

슬림한 1517 x 650 x 300mm 기둥 - 6개의 유닛이 부지를 차지하지 않고 앞마당 벽을 따라 늘어서 있습니다.

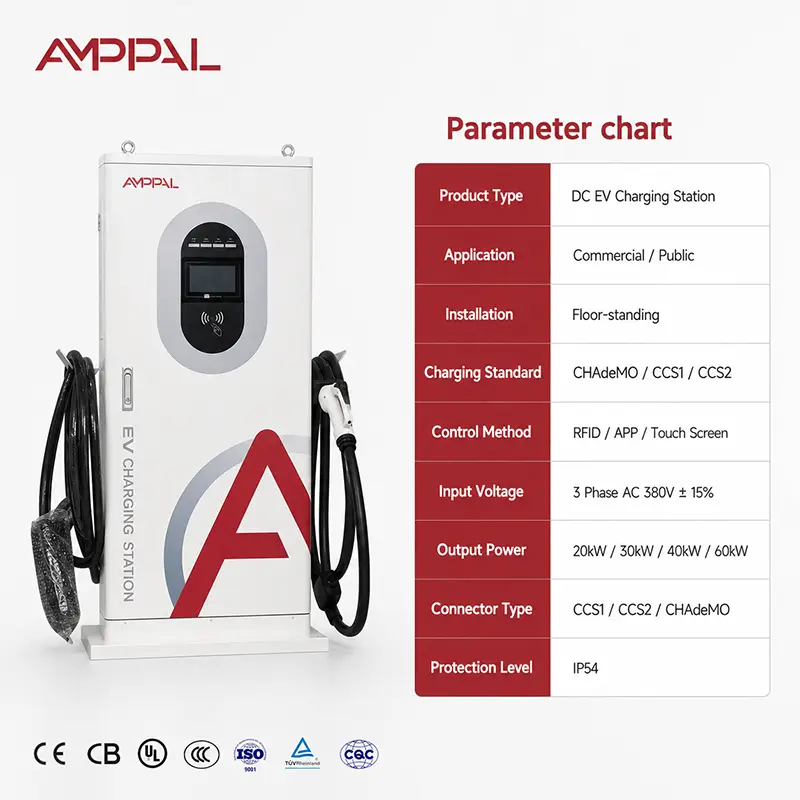

기술 사양 - 60kW, AF-DC-060-Y-B-O-3/4/5-H

60kW가 유지되는 5개 현장

고속도로 서비스 지역: 20~40분 세션은 60kW에 적합하며, 방향당 2개의 장치는 120kW 그리드 약속 없이 대기열을 계속 이동시킵니다.

택시 및 차량 공유 허브: 60kW는 휴식 시간에 택시를 회전시키고 133A는 더 큰 전자 호출 밴을 지원합니다.

배달 밴이 있는 물류 창고: 교대근무 시 60kW 충전으로 30-60kWh 배터리를 처리합니다.

파일럿에서 전체 빌드까지 확장되는 다중 유닛 앞마당: 2개로 시작하고 활용도가 증가함에 따라 쌍을 추가합니다. 동일한 모델, 동일한 그리드 계산입니다.

태양광+저장 하이브리드 사이트: 충전기는 태양광 창 동안 60kW를 소모하고 밤에는 부하 관리를 통해 조절합니다.

장치가 그리드와 통신하는 방법

입력단은 능동형 역률 보정 기능이 있는 3상 정류기이므로 전류 소모량은 이상적인 라인(60,000W를 380V로 나눈 값, 루트 3, 효율성 및 역률)에 가깝게 유지됩니다(실제로 위상당 약 90A). 유틸리티 적용 및 차단기 점검을 위해 해당 수치를 유지하십시오.

출력은 차량별로 제어됩니다. 장치는 BMS와 전압을 협상하고 배터리가 수용할 때 전류를 최대 133A까지 조절합니다. 충전 곡선은 상단 근처에서 평평해지기 때문에 함께 완성된 두 대의 차량이 각각 60kW 미만을 끌어냅니다. 실제 수요는 일반적으로 명판 합계보다 낮으므로 동시성 요소가 타당합니다.

다중 장치 사이트의 경우 OCPP 링크는 하드웨어보다 더 중요합니다. 컨트롤러는 사이트 한도(예: 6개 장치에 걸쳐 240kW)를 설정하고 장치는 이를 동적으로 공유합니다. 그러면 변압기의 크기를 한 단계 줄이고 그에 따른 수요 요금을 줄일 수 있습니다.

규정 준수 및 공장 테스트 증거

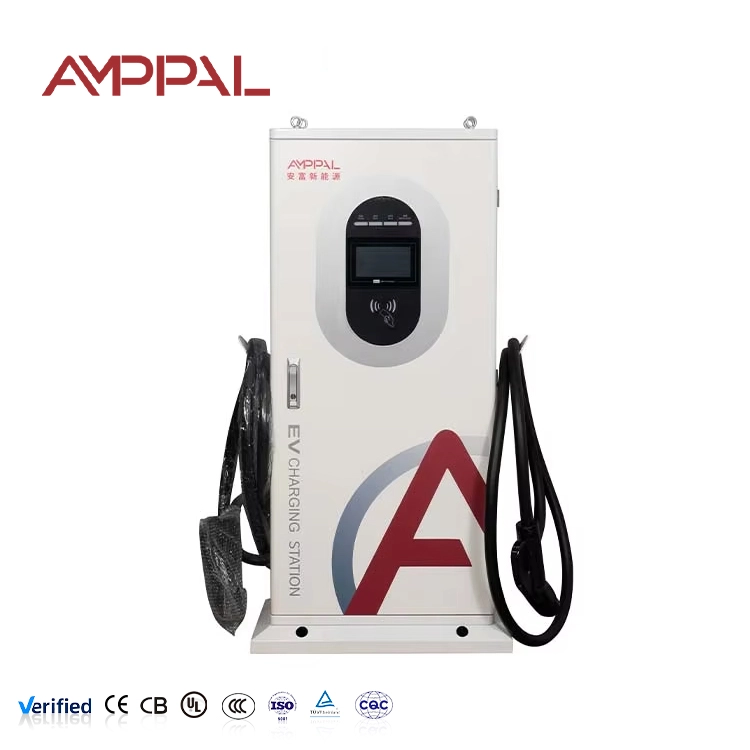

규정 준수 세트: 유럽의 경우 CE 및 TUV, 국제 입찰의 경우 CB, 국내에서는 CCC, 미국 프로젝트의 경우 요청 시 UL.

IP54 먼지 및 물 튀김 테스트는 우리 챔버에서 이루어집니다. 등급은 추측되는 것이 아니라 테스트되는 것입니다.

각 생산 배치의 96시간 염수 분무 샘플은 해안 및 산업 현장을 코팅 실패로부터 보호합니다.

모든 장치는 40C에서 24시간 완전 부하 번인을 완료합니다. 94% 미만의 효율성은 선적이 아닌 재작업을 의미합니다.

DC 미터는 추적 가능한 기준을 기준으로 교정됩니다. 인증서는 장치와 함께 배송됩니다.

공장 내부: 60kW 장치 조립 방법

강판은 CNC 기계와 레이저 절단기로 펀칭, 절단 및 접힌 다음 분말 코팅됩니다.

염수 분무 샘플은 배치에서 채취되어 조립이 시작되기 96시간 전에 테스트됩니다.

AC 입력 섹션과 60kW DC 스택은 토크 제어 도구를 사용하여 별도의 라인에 구축됩니다.

제어 보드, DC 미터 및 OCPP 1.6/2.0 통신 모듈은 문서화된 일정에 따라 연결됩니다.

펌웨어가 플래시됩니다. 전체 133A 출력 경로는 배터리가 아닌 전자 부하에 대해 검증되었습니다.

냉온실 작동은 40C에서 24시간 완전 부하 번인 이전에 실행됩니다.

IP54 개스킷, 글랜드 및 도어 씰을 검사합니다. 6방향 물 분사가 이어집니다.

교정 인증서가 발행되고 장치가 포장되었습니다.

현장 계획 가이드: 2유닛에서 6유닛으로

변압기부터 시작하십시오. 최대 부하의 두 장치에는 결합된 위상당 약 180A가 필요합니다. 일반적으로 헤드룸이 있는 100kVA 변압기 또는 사이트에 이미 3상 용량이 있는 경우 기존 서비스입니다. 4개 장치: 위상당 대략 360A로 160-200kVA 변압기로 연결됩니다.

명판 산술을 위해 크기를 조정하지 마십시오. 세션이 자연스럽게 시차를 두기 때문에 동시성 요인 0.6-0.8이 현실적입니다. 부하 관리를 통해 실제 피크에 더 가깝게 설계할 수 있습니다. 위상 균형도 중요합니다. 한 번에 하나씩 장치를 추가하고 위상을 교대로 추가하여 사이트의 균형을 유지합니다. 불균형한 사이트는 더 높은 손실을 지불하고 성가신 오류를 발생시킵니다.

마지막으로, 수요 요금: 유틸리티는 매월 가장 높은 15분 피크를 별도로 청구합니다. 하나의 창에 360kW를 끌어들이는 6개의 장치는 한 번이 아니라 매달 실제 비용이 듭니다. 충전 기간 동안의 태양열과 적당한 배터리 버퍼는 그 최고점을 줄입니다. OCPP 링크는 컨트롤러가 이를 자동으로 수행할 수 있게 해줍니다.

수입업체가 AMPPAL을 최종 후보 목록에 추가하는 이유

샘플 주문은 영업일 기준 3~5일 이내에 배송됩니다. 컨테이너 배송은 주문 확인 후 영업일 기준 15~20일 정도 소요됩니다.

하나의 샘플 단위를 초과하는 최소값은 없습니다. 볼륨 가격은 10개부터 시작하며 30/40/60kW 모델은 하나의 컨테이너로 이동할 수 있습니다.

맞춤 설정: 로고, 페인트 색상, 결제 앱, 라벨.

우리는 모든 배송에 송장, 포장 목록, CE/TUV 인증서, 테스트 보고서 및 원산지 증명서를 제공합니다.

확인할 수 있는 실적: 2014년 이후 100만 개 이상의 장치, AMPPAL 자체에서 운영하는 200개 이상의 충전소, 사우디아라비아 NEOM 녹색 수소 프로젝트의 수냉식 장치 500개.

수출 포장 및 운송 조건

각 상자는 하나의 팔레트 위치를 차지합니다. 즉, 4방향 베이스에 나무 프레임이 있고 발자국은 폼으로 막혀 있고 바다 다리는 습기로 포장되어 있습니다. 충전 케이블은 코일로 감겨져 있어 커넥터가 보호됩니다.

대략 10개의 상자가 20피트 컨테이너에 맞고, 벽걸이형 모델과 혼합된 40피트 높이의 큐브에는 약 24개가 들어갑니다. 각 배송물은 적재 중에 ​​사진을 찍습니다.

우리는 EXW Yueqing, FOB Ningbo 및 CIF-to-port 옵션을 인용합니다. 닝보의 화물 운송업체는 AMPPAL 상자를 잘 알고 있습니다.

배송 후 서비스 및 지원

각 장치에는 2년 보증이 제공됩니다. 6개 유닛이 있는 현장에서는 문제가 발생할 때마다 항공 화물에 의존하기보다는 현지에 예비 모듈 하나를 보관하는 것이 좋습니다.

8년 이상 보관된 예비 품목: 스크린, 건 어셈블리, 팬, 필터, 제어 보드 - 대부분 일주일 이내에 도착합니다.

이메일이나 WhatsApp을 통해 당일 답변을 통해 원격 펌웨어 업데이트 및 OCPP 1.6/2.0 구성을 지원합니다.

현장 계획 지원 포함: 당사 엔지니어는 귀하가 여러 개를 주문하기 전에 귀하의 변압기 크기, 케이블 일정 및 단계 계획을 검토합니다.

연간 서비스 체크리스트: 1~3개월마다 필터 청소, 연간 토크 연결, 분기별 부하 관리 설정 검토.

설치 관련 함정(잘못/맞음)

틀림: 장치가 자체적으로 수정하기 때문에 위상 회전이 중요하지 않다고 가정합니다. 오른쪽: 전원을 공급하기 전에 L1-L2-L3 회전을 확인합니다. 역회전은 장치에 결함을 일으키고 입력 단계를 손상시킬 수 있습니다.

잘못된 점: 배선을 단순하게 유지하기 위해 모든 새 장치를 동일한 위상에 연결합니다. 오른쪽: 여러 단계에 걸쳐 단위를 배포합니다. 균형 잡힌 사이트는 귀찮은 여행을 피하고 손실을 줄여줍니다.

잘못됨: 차단기 정격에 맞게 공급 케이블 크기를 조정했습니다. 오른쪽: 실행 길이에 걸쳐 전압 강하를 허용합니다. 단자에서 AC380V +/- 15% 미만이면 장치가 저하되거나 오류가 발생합니다.

잘못됨: 전력망 작업 중에 휴대용 발전기에서 충전기를 작동합니다. 오른쪽: 안정적인 3상 공급 장치를 사용합니다. 발전기 주파수 드리프트는 입력 보호를 혼란스럽게 합니다.

잘못됨: 사이트 제한 없이 6개 장치를 모두 활성화합니다. 오른쪽: OCPP 부하 관리 캡을 변압기의 실제 용량으로 설정합니다. 이는 200kVA와 400kVA 변압기의 차이입니다.

사이트 소유자 보고서

말레이시아 셀랑고르(2025년 7월)의 한 물류 운영업체는 배달 밴을 위한 100kVA 서비스의 두 장치로 시작했습니다. 그는 133A 출력이 경로 간 약 1시간 만에 60kWh 밴을 충전하며 부하 관리 한도는 변압기 업그레이드가 필요하지 않다는 것을 의미한다고 말했습니다. 그의 불만은 타사 백엔드를 사용한 초기 OCPP 설정을 원활하게 진행하기 위해 두 번의 지원 세션이 필요했다는 것입니다. 이제 요청 시 공장에서 백엔드를 사전 구성합니다.

스페인 사라고사의 휴게소 운영업체(2025년 10월)는 고속도로 정류장에서 4대의 장치를 운영하면서 엔지니어가 240kW 사이트 한도를 설정한 후 수요 요금이 23% 감소하는 것을 목격했습니다. 그의 불만: 첫 번째 달에 그는 4개를 모두 Auto로 설정했고 2개의 유닛은 동일한 15분 창에서 완료되어 최고점에 도달했습니다. 스태거 설정으로 문제가 해결되었습니다.

멕시코 몬테레이(2026년 2월)의 한 현장 개발자는 300kVA 변압기와 태양열 장치를 갖춘 6유닛 앞마당을 계획했습니다. 3개월 후 그의 피드백은 위상 균형 워크시트 덕분에 재작업이 줄어들었다는 것입니다. 그의 첫 번째 전기 기술자는 한 위상에 세 개의 장치를 배치했습니다. 그의 메모: 약 20초의 터치 스크린 부팅 시간은 대기열에서 길게 느껴집니다. 펌웨어 업데이트로 인해 10개 미만으로 줄어듭니다.

FAQ - 전력망, 변압기 및 다중 장치 계획

Q: 60kW 장치 하나가 그리드에서 얼마나 많은 전류를 끌어오나요?

A: 현지 전압 및 역률에 따라 최대 부하에서 위상당 약 90A입니다. 정확한 수치는 명판과 설치 설명서에 나와 있습니다.

Q: 기존 100A 3상 서비스에서 60kW 장치 1개를 실행할 수 있습니까?

A: 종종 그렇습니다. 해당 서비스를 공유하는 무거운 제품이 없고 전압 강하를 피할 수 있을 만큼 실행 시간이 짧은 경우입니다. 먼저 전기 기술자에게 예비 용량을 확인하도록 하십시오.

Q: 200kVA 변압기는 몇 개의 60kW 장치를 지원할 수 있습니까?

A: 전체 동시 로드 시 약 4개, 또는 로드 관리 한도가 약 240~260kW이고 현실적인 세션 시차를 두고 있는 경우 5~6개입니다.

Q: 청구 수수료란 무엇이며 어떤 영향을 미치나요?

답변: 유틸리티 회사에서는 해당 월의 최고 15분 평균 수요에 대해 별도로 요금을 청구합니다. 하나의 창에 360kW를 끌어들이는 6개의 장치는 월별 비용이 듭니다. 사이트 캡, 비틀거리기 및 태양광/배터리 면도.

Q: 충전기는 다른 브랜드의 부하 관리를 지원합니까?

A: OCPP 1.6/2.0을 통해 장치는 사이트 컨트롤러의 신호를 수신합니다. 컨트롤러가 모든 사람에게 OCPP를 말하면 혼합 브랜드 차량이 작동합니다.

Q: 전기 설계를 다시 수행하지 않고 나중에 장치를 추가할 수 있습니까?

A: 첫날부터 최종 집계를 위한 변압기 및 케이블 일정을 계획하십시오. 나중에 장치를 추가하면 기계적 설치와 컨트롤러 변경이 추가됩니다.

Q: 이 장치는 현장 태양열 및 배터리로 작동합니까?

A: 예. 현장에서 공급하는 모든 것에서 충전되며 OCPP를 사용하면 컨트롤러가 최대 요금 창구에서 태양광 및 캡 그리드를 우선적으로 활용할 수 있습니다.

Q: 장치가 60kW에 불과한데 왜 133A 출력이 나오나요?

A: 출력 전압은 200-1000VDC로 다양하기 때문입니다. 450V에서 60kW 충전기에는 약 133A가 필요합니다. 이 현재 등급은 400V급 차량의 속도를 빠르게 만드는 요소입니다.
