상업용 주차 시설용 44kW 슬림 타워 듀얼 포트 AC EV 충전기

44kW 질문은 패널 질문입니다

대부분의 이중 건 AC 충전기는 현장에서 실패하기 전에 서류상으로는 실패합니다. 고장은 충전기가 아닙니다. 전기 기술자의 첫 번째 질문은 패널이 무엇을 제공해야 하는가입니다.

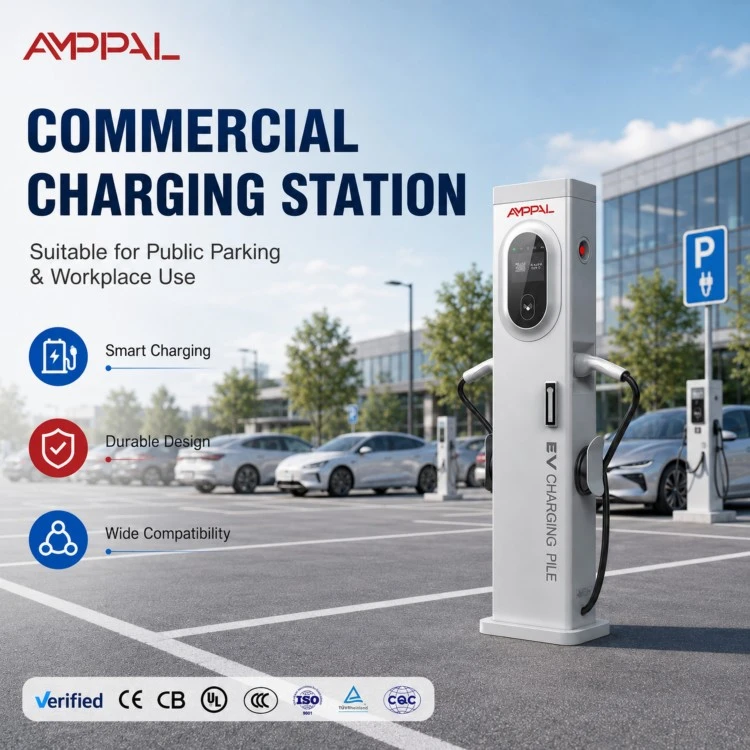

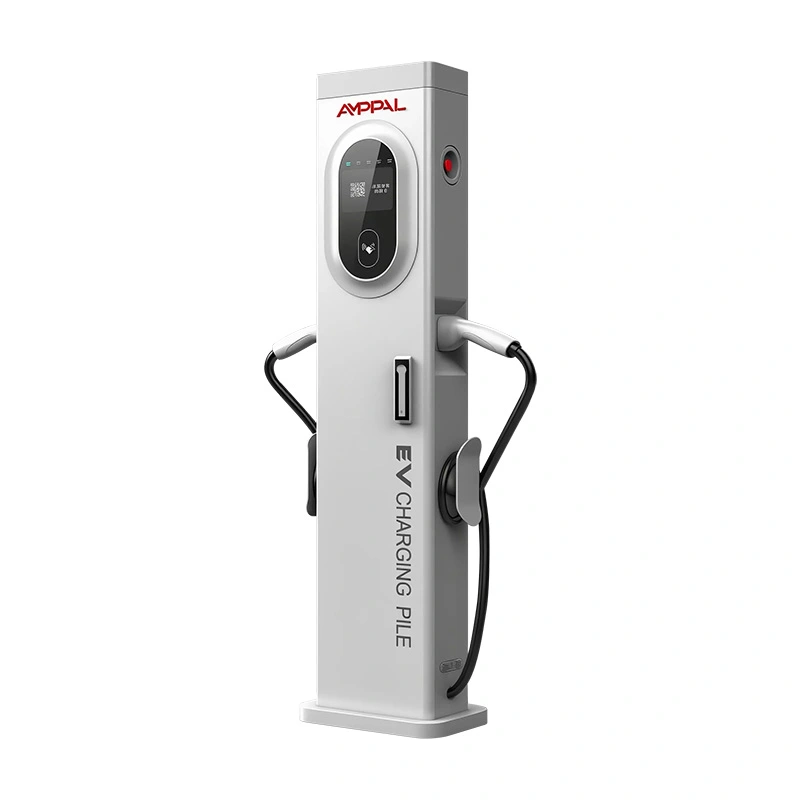

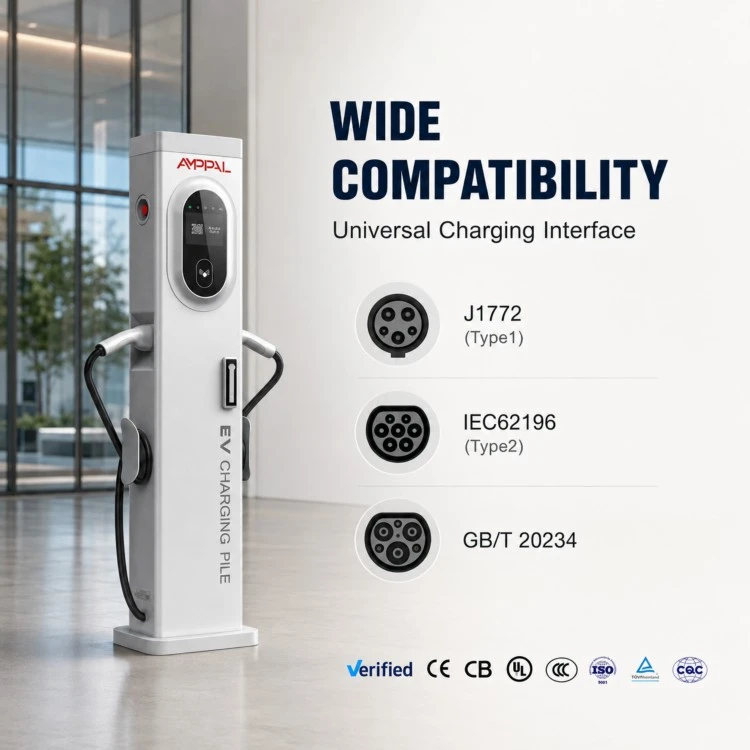

AMPPAL 44kW SlimTower(AF-AC-044-Y-A-0-4-JA-P)는 5인치 터치 스크린이 있는 300 x 150 x 1400mm 컬럼에서 380VAC 3상 피드로 32A+32A의 Type 2 건 2개를 운반합니다. 각 소켓은 대략 21kW를 소비할 수 있습니다. 쌍은 함께 44kW 명판에 접근합니다.

이 페이지는 전기 도면에 서명하는 사람을 위해 작성되었습니다. 만약 당신이라면 사양 시트에 푹 빠지기 전에 아래의 피더 수학을 읽어보세요.

좋은 소식은 볼트, 암페어, 제곱근 등 수학이 간단하고 공개적이라는 것입니다. 나쁜 소식은 충전기가 도착하는 날 아무도 그렇게 하지 않는다는 것입니다. 컨테이너를 예약하기 전에 지금 종이에 작성하세요.

전체 로드 32A+32A가 귀하의 사이트에 미치는 영향

두 대의 자동차, 둘 다 위상당 32A: 피더는 동시에 위상당 약 64A를 전달해야 합니다. 그렇지 않으면 업스트림 차단기가 최악의 시간에 트립됩니다.

변압기 계획: 각 타워는 최대 44kW의 연결 부하를 추가합니다. 조명과 HVAC를 계산하기 전에 타워 10개는 440kW를 의미합니다.

케이블 크기는 단기적으로 위상당 16mm2 구리에서 시작하고 거리에 따라 늘어납니다. 50미터를 넘는 거리에서는 25mm2 또는 35mm2가 일반적입니다.

차단기 임무: 80A 3상 차단기 또는 건당 하나의 40A 장치 2개는 귀찮은 트립 없이 쌍의 헤드룸을 제공합니다.

위상 균형은 부수적인 이점입니다. 32A+32A 3상 부하가 한 위상에 쌓인 3개의 단상 7kW 충전기보다 그리드에 더 적합합니다.

사이트에서 전체 부하를 공급할 수 없는 경우 OCPP 1.6J 부하 관리는 나중을 위해 여유 공간을 유지하면서 더 낮은 예산으로 타워를 제한할 수 있습니다.

열은 예산의 일부입니다. 몇 시간 동안 작동하는 44kW는 패널실을 따뜻하게 하므로 첫 여름이 오기 전에 환기를 계획하십시오.

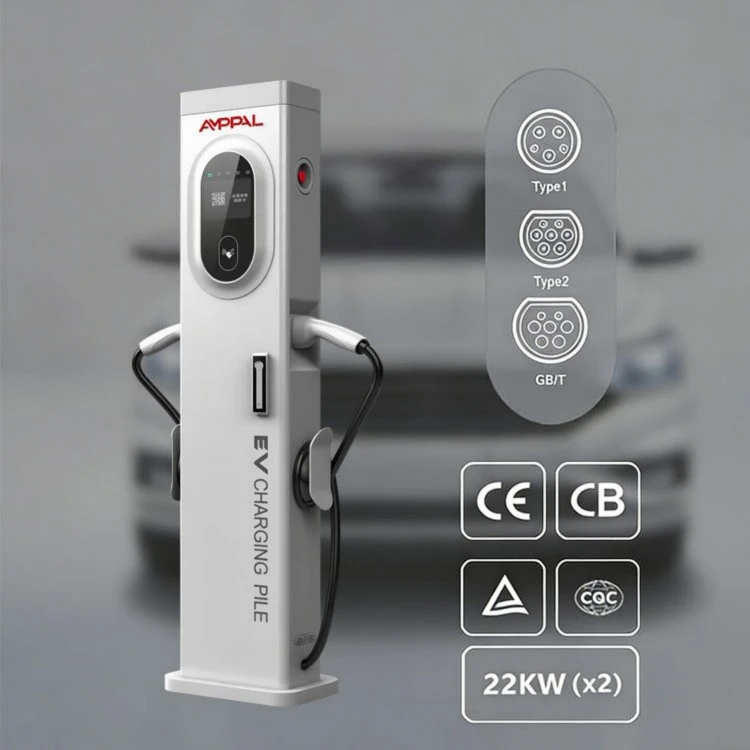

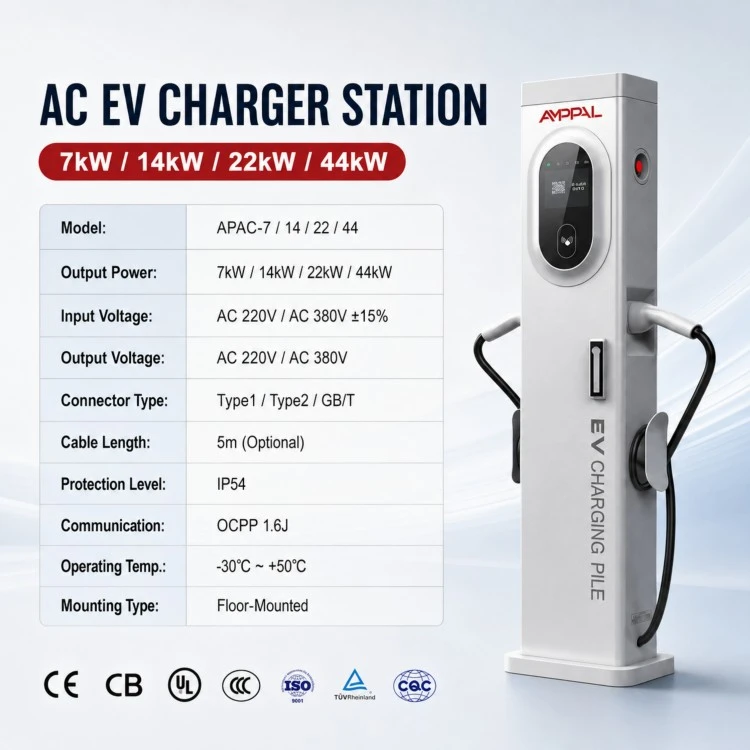

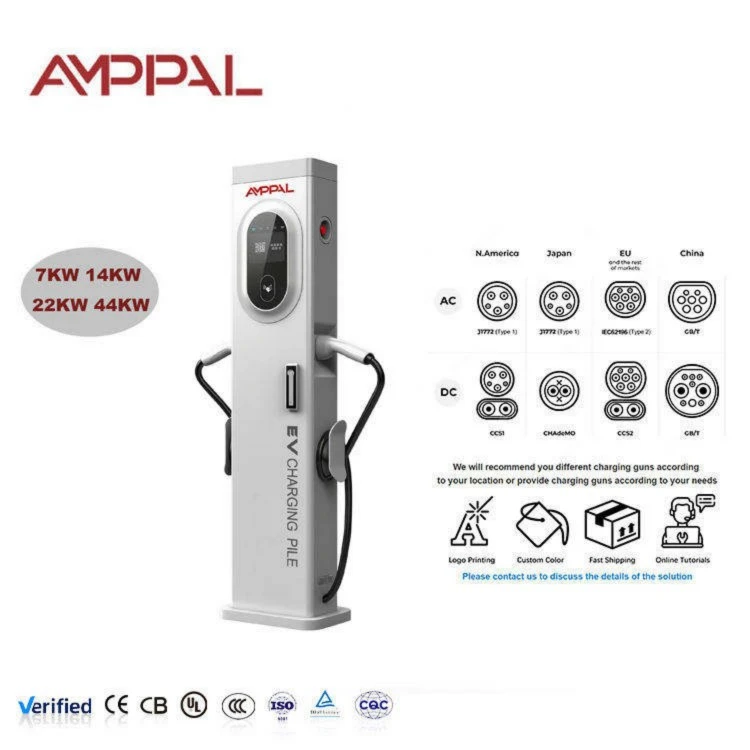

기술 사양

44kW 용량을 정당화하는 사용 사례

교대근무 사이에 1~3시간 동안 밴을 주차하는 차고지; 베이당 44kW는 가동 중지 시간을 사용 가능한 범위로 전환합니다.

운전자가 빠르게 회전하고 체류 시간이 2시간 미만인 택시 승강장 및 차량 우박 허브.

최대 3.5톤의 배달용 밴과 소형 상용차를 서비스하는 트럭 정류장 앞마당입니다.

일련의 타워가 하나의 변압기실을 공유하는 창고 부두입니다.

밤새 기다리지 않고 렌트 사이에 자동차를 돌려야 하는 EV 렌탈 차량.

44kW가 배전반에서 허용하는 최고 AC 전력인 3상 서비스를 갖춘 주거용 블록.

아침에 플러그인 하이브리드 차량이 붐비기 때문에 출발 전에 빠른 충전이 필요한 공항 및 역 주차장.

전력 흐름 읽기: 패널에서 플러그까지

전력은 3상 공급 장치의 배전반을 떠나 베이스 글랜드를 통해 타워로 들어갑니다. 내부에서는 스테이션이 각 총을 독립적으로 측정하므로 44kW 명판은 하나의 거대한 콘센트가 아니라 하나의 인클로저를 공유하는 두 개의 32A 회로입니다.

자동차 한 대를 연결하면 자체 총의 32A를 모두 사용할 수 있습니다. 두 번째 차량이 도착하면 둘 다 최대 32A를 끌어옵니다. 타워는 청구를 위해 두 세션을 별도로 유지하고 OCPP 1.6J는 각 커넥터의 에너지를 별도로 보고합니다.

분할 청구에서는 소켓당 측정이 중요합니다. 테넌트 A는 총 1에 대해 비용을 지불하고, 테넌트 B는 총 2에 대해 비용을 지불하며, 서버는 두 kWh 총계를 혼합하지 않습니다.

명명할 가치가 있는 함정 중 하나는 디레이팅(derating)입니다. 피드가 약하면 타워 속도가 느려지는 대신 차단기가 작동합니다. 펌웨어 캡은 통제된 대안이므로 첫 번째 여행 이후가 아닌 배선 전에 예산을 결정하십시오.

시설 엔지니어가 신뢰할 수 있는 품질 기록

저전압 및 EMC 지침에 대한 적합성을 유지하며 전력 단계가 변경될 때마다 파일을 다시 확인합니다.

모든 스테이션은 라인을 떠나기 전에 하이 포트 테스트를 거쳐 접지 결합되었습니다. 건당 32A에서는 의심스러운 접지 경로에 대한 여유가 없습니다.

최대 부하 열 실행: 44kW 타워는 명판 전류에서 48시간 연속 연소 테스트를 거쳐 캐비닛 온도가 기록됩니다.

샘플링된 컬럼은 -30°C ~ +70°C 사이에서 IEC 60068 열 주기를 실행하고 마감 시 96시간의 염수 분무를 수행합니다.

토크 테스트를 거친 버스바 및 커넥터 조인트; 느슨한 종단은 고전류 AC 기어의 열 고장의 전형적인 원인입니다.

부품 소싱은 ISO 9001:2015 시스템 내에서 RoHS 및 REACH를 따릅니다. CCC, TÜV, UL 및 CB 범위는 공장 수준에 존재합니다.

8개 스테이션 조립 순서

CNC 라인의 레이저 절단 쉘, 공차 0.1mm.

타워 본체의 프레스 브레이크 접기 및 심 용접.

FANUC 로봇으로 베이스 플레이트와 글랜드 브래킷을 용접합니다.

3단계 표면 청소 및 마무리.

고전류 섹션: 부스바, 접촉기 및 32A 정격 스위칭 기어가 장착되고 토크가 적용됩니다.

계량 및 전자 장치: 소켓당 kWh 계량기, 통신 보드 및 5인치 터치 스크린.

펌웨어 로드 및 OCPP 적합성은 테스트 서버에 대해 실행됩니다.

샘플링된 부하 테스트, Hi-Pot, 시각적 패스, 패킹을 수행합니다. 생산은 영업일 기준 15~20일 소요됩니다.

크기 조정 가이드: 44kW가 적합한 경우(및 적합하지 않은 경우)

변압기와 패널에 이미 헤드룸이 있거나 전기 시스템을 처음부터 설계하고 크기를 올바르게 지정할 수 있는 경우 44kW 타워를 구입하십시오. 14kW 모델에 비해 추가 용량은 피드가 이를 제공할 수 있는 경우에만 실제입니다.

귀하의 사이트가 32A 단상 전원을 사용하는 경우에는 건너뛰십시오. 사용할 수 없는 용량에 대한 비용을 지불하면서 정격의 일부만 타워를 운영하게 됩니다. 밤에 8시간 이상 주차하는 경우에도 이 단계를 건너뛰세요. 7-11kW AC는 비용이 더 저렴하고 배터리 수명이 더 짧습니다. 그리고 귀하의 차량이 엄격한 일정에 따라 지속적으로 주차하는 경우에는 먼저 유통업체의 허용 연결 용량을 확인하십시오. 일부 지역에서는 사이트당 AC 충전을 제한합니다.

패널이 부족하지만 수요가 현실이라면 정직한 대답은 부하 관리입니다. 지금 OCPP가 타워의 용량을 제한하고 사이트가 성장함에 따라 용량을 높이도록 하십시오. 펌웨어가 원격 전류 제한을 허용하기 때문에 해당 계획은 이 타워에서 작동합니다.

AMPPAL 대 예산 이중 총 라이벌

실제 32A+32A 기능: 일부 저예산 타워는 44kW를 광고하지만 16A 접촉기와 함께 제공됩니다. 명판에 건당 등급이 인쇄되어 있습니다.

단일 합계 측정기가 아닌 분할 청구를 위한 독립적인 소켓당 측정입니다.

이더넷, 4G 및 WiFi를 통한 OCPP 1.6J를 통해 타워는 로드 관리 및 로밍 시스템에 연결됩니다.

테스트 증거: 배치당 최대 부하 열 실행, 토크 로그 및 염수 분무 결과를 확인할 수 있습니다.

상업 조건: MOQ 1개 단위, 영업일 기준 15-20일 리드 타임, 2년 보증, DHL/FedEx 예비품.

로고, 화면 및 케이블 브랜딩을 위한 OEM 옵션; 2014년부터 40개국 이상으로 수출.

물류 및 포장 세부정보

모든 타워는 내부에 폼 코너 블록, 앵커 키트 및 케이블 글랜드가 포함된 약 350 x 220 x 1460mm 크기의 5겹 수출용 상자에 완벽하게 조립되어 배송됩니다. 총중량은 약 45kg이다.

4개의 상자가 가장자리 보호 장치와 수축 포장이 있는 팔레트로 이동됩니다. 40피트 컨테이너에는 약 60개의 타워를 팔레트로 적재하거나 최대 80개를 바닥에 적재할 수 있으며, 요청 시 LCL 재포장이 준비됩니다.

가격은 일반적으로 FOB 닝보 또는 상하이이며, 요청 시 EXW가 적용됩니다. 각 배송에는 송장, 포장 목록, 선하 증권, 원산지 증명서 및 CE 적합성 선언이 포함됩니다. 중동 및 CIS 지역으로의 통합 배송은 매주 이루어지므로 소규모 주문의 경우 운송 시간이 단축됩니다.

패널에서 시작되는 서비스

고전류 부분을 포함한 제조 결함에 대해 배송일로부터 2년 보증을 제공합니다.

24시간 기술 응답; 우리 엔지니어들은 정기적으로 시운전 통화에 참여하여 전기 기술자와 함께 패널 설정을 검토합니다.

DHL/FedEx를 통한 예비 부품; 접촉기, 계량기, 터치 스크린은 영업일 기준 2일 이내에 발송됩니다.

사진 및 일련 번호로 RMA: 제품을 반품하기 전에 교체 또는 수리가 확인됩니다.

무료 지원 팩: 피더 계산 시트, 토크 값 및 시운전 체크리스트.

배선 및 작동 경고

틀림: 32A 차단기가 두 건을 모두 덮는다고 가정합니다. 오른쪽: 위상당 총 64A에 맞게 피드 크기를 조정하거나 각 건을 개별적으로 보호합니다.

잘못된 점: 기존 설치에서 얇은 케이블을 재사용하는 것입니다. 오른쪽: 위상당 최소 16mm2, 장기적으로 사용하기 위해 크기가 커졌습니다. 최대 부하에서 전압 강하를 확인하십시오.

틀린 점: 패널이 업그레이드되지 않았기 때문에 타워를 영원히 펌웨어 제한 상태로 두는 것입니다. 오른쪽: 유지보수 로그에 캡을 기록하고 피드가 검증된 후에만 캡을 올립니다.

잘못됨: 하나의 청구서에 총 1과 총 2 세입자를 혼합합니다. 오른쪽: 소켓당 측정을 활성화한 상태로 유지합니다. OCPP는 각 커넥터를 개별적으로 보고합니다.

잘못된 점: 서비스 방문 후 토크를 무시하는 것입니다. 오른쪽: 매년 버스바 및 러그 연결 토크를 다시 조정합니다. AC 기어의 열 고장은 거의 항상 느슨한 조인트입니다.

잘못됨: 잔류 전류 장치를 건너뛰는 것입니다. 오른쪽: 현지 규칙에 따라 30mA RCD를 맞춥니다. 타워는 표준 RCD 보호 기능으로 작동합니다.

자신의 말로 말하는 시설 엔지니어

알마티의 한 창고 관리자는 40밴 시립 차량을 위해 6개의 타워를 설치했습니다. 위상당 64A 피더 수학은 대리점과의 전체 대화였습니다. 변압기 헤드룸이 확인되면 시운전에 하루가 걸렸습니다. 그는 버스바 덮개의 토크 표시로 인해 전기 기술자가 추측할 수 없다는 점에 주목했습니다.

과달라하라의 한 물류 운영업체는 계획된 20개 베이에 대해 타워를 250kVA 변압기와 짝을 이루었습니다. 그들은 변압기를 한 단계 더 과도하게 사양했다는 것을 인정합니다. 추가 비용은 적었고 성장 경로는 이제 무료입니다. 그들의 불만은 5인치 메뉴가 깊고, 어차피 운전자들은 대부분 앱을 사용한다는 점이다.

모스크바 근처의 창고 운영자는 내년에 두 번째 공급 장치에 전원이 공급될 때까지 11kW 펌웨어 캡으로 타워를 운영합니다. 그것이 바로 우리가 제안한 단계적 계획이었고, 그래서 그들은 더 저렴한 단일 요금 충전기를 구입하지 않았습니다.

FAQ: 전원, 패널 및 이중 건

Q: 44kW 타워 하나에는 어떤 피더가 필요합니까?

A: 최대 부하에서 위상당 약 64A 크기의 3상 피드이며 실행 길이에 따라 16~25mm2 도체가 있습니다.

Q: 실제로 두 총 모두 32A를 동시에 전달할 수 있습니까?

A: 예, 각 건의 정격은 위상당 32A입니다. 함께 44kW 명판에 접근합니다.

Q: 250kVA 변압기는 몇 개의 타워를 지원할 수 있습니까?

A: 최대 부하 시 약 5개; OCPP 로드 관리를 사용하면 더 많이 설치하고 총 용량을 제한할 수 있습니다.

Q: 타워는 부하 관리를 지원합니까?

A: 예, OCPP 1.6J 원격 전류 제한을 통해 플랫폼이 각 커넥터를 캡핑할 수 있습니다.

Q: 이 타워는 단상과 호환됩니까?

A: 아니요. 380VAC 3상이 필요합니다. 단상 현장의 경우 벽걸이형 3.5-7kW 스테이션을 참조하세요.

Q: 60미터 길이의 케이블 크기는 어떻게 됩니까?

A: 위상당 64A에서 전압 강하를 계산합니다. 대부분의 60m 달리기는 25mm2에 도달하지만 전기 기술자에게 확인하십시오.

Q: 건당 측정이 중요한 이유는 무엇입니까?

A: 하나의 타워에 있는 두 명의 세입자는 공정한 청구를 위해 별도의 kWh 총계가 필요합니다. 타워는 각 소켓을 독립적으로 측정합니다.

Q: 리드타임은 무엇입니까?

A: 표준 모델의 경우 입금 후 영업일 기준 15-20일이 소요됩니다. 이는 당사의 다른 AC 타워와 동일합니다. 대량 주문은 견적을 통해 예약됩니다.
