호텔 및 사무실 건물용 14kW AC EV 충전기

호텔 및 사무실 건물용 AMPPAL 14kW AC EV 충전기는 2개의 Type 2 소켓을 깊이가 150mm에 불과한 타워에 포장하는 이중 건 AC 충전 스테이션입니다. 240mm 받침대가 보도를 막는 경우 300 x 150 x 1400mm SlimTower는 교통을 방해하지 않고 베이 사이에 서 있습니다. 380VAC 3상 입력, 5인치 컬러 터치스크린, OCPP 1.6J, 이더넷/4G/WiFi, IP54, CE. 2024년까지 100만 개 이상의 제품을 출하한 절강 공장에서 제작되었습니다. OEM/ODM 환영.

문의 보내기

제품 설명

150mm 타워가 귀하의 사이트를 어떻게 변화시키는가

유럽의 거리에서 본 AC 충전 받침대를 선택하면 일반적으로 깊이가 약 240mm입니다. 이건 150mm 입니다. 90mm는 두 개의 주차 공간 사이에 서서 통로를 깨끗하게 유지하기 전까지는 사소하게 들립니다.

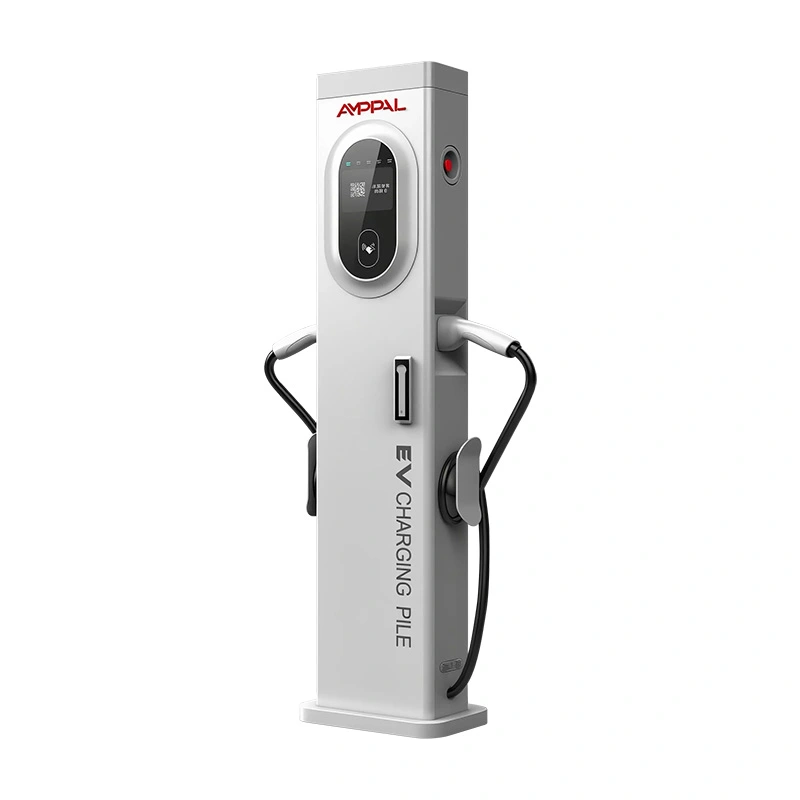

호텔 및 사무용 건물용 14kW AC EV 충전기(AF-AC-014-Y-A-0-4-JA-P)는 2개의 Type 2 건을 탑재한 300 x 150 x 1400mm 컬럼으로, 380VAC 3상 피드에서 16A+16A 정격이며 상단에 5인치 컬러 터치 스크린이 있습니다. 한계는 한 가지 문제를 해결하기 위해 존재합니다. 벽도 없고 넓은 섬도 없을 때 충전기는 어디로 갈까요?

운영자는 두 개의 헤드인 베이 사이의 스트립, 더 넓은 캐비닛이 승인되지 않는 보도 가장자리, 기둥이 모든 예비 미터를 차지하는 차고 내부에서 이를 사용합니다. 충전 자체는 표준 AC입니다. 발자국이 특징입니다.

14kW AC EV Charger for Hotels & Office Buildings

두께가 절반인 기둥의 5가지 보수

150mm 깊이는 240mm 받침대가 차단할 수 있는 휠체어 경로와 도어 스윙을 제거합니다. 이는 현장 조사의 통과 여부를 결정하는 차원입니다.

2개의 유형 2 소켓(16A+16A)을 사용하면 하나의 공급 지점에서 두 대의 차량을 충전할 수 있어 단일 건 폴의 처리량이 약 두 배로 늘어납니다.

타워의 높이는 1400mm이고 5인치 디스플레이는 혼잡한 장소에서 눈 높이에 있습니다.

IP54 보호 및 -20°C ~ +50°C 작동 범위는 보호소나 캐노피 없이 거리 날씨를 커버합니다.

이더넷, 4G 및 WiFi를 갖춘 OCPP 1.6J는 새로운 소프트웨어 없이 기존 백오피스에 합류합니다.

모든 장치는 CE 인증을 받았으며 2년 공장 보증이 제공되며 저장 공장에서 영업일 기준 15~20일의 리드 타임이 소요됩니다.

기술 사양

매개변수	사양
모델	AF-AC-014-Y-A-0-4-JA-P
정격 출력	14kW
입력 전압	380VAC ±15%
정격전류	16A+16A
치수	300×150×1400mm
사용자 인터페이스	5인치 컬러 터치스크린
네트워크 프로토콜	OCPP 1.6J
의사소통	이더넷, 4G, WiFi
보호등급	IP54
작동 온도	-20°C ~ +50°C
인증	CE 규정 준수
보증	2년

센티미터마다 요금이 청구되는 사이트

보도가 240mm 캐비닛에 비해 너무 좁은 오래된 유럽 도시의 거리 만; 150mm 타워는 연석을 감싸고 있습니다.

헤드인 주차 열: 공유 스트립에 있는 하나의 타워가 두 개의 반대 열을 제공합니다.

경사로 회전이 좁은 다층 주차장; 프로필은 운전자와 카메라의 시야를 열어줍니다.

조경가가 입구 옆의 부피가 큰 받침대를 거부하는 호텔 및 사무실 앞마당.

임시 이벤트 장소: M12 앵커 베이스 1개, 총 2개, 380V 공급 장치를 하루에 시운전할 수 있습니다.

전시장 주차를 포기하지 않고 밤새 데모 EV를 충전하는 대리점 앞마당.

14kW AC EV Charger for Hotels & Office Buildings

타워가 하나의 기둥에서 두 대의 차량을 지원하는 방법

380VAC +/-15% 3상 피드는 베이스 플레이트를 통해 들어가고 기둥 내부의 DIN 레일 섹션에 도달하며, 여기서 스테이션은 이를 두 개의 소켓에 분배합니다. 각 건의 정격은 위상당 16A입니다. 펌웨어는 14kW 명판의 총 출력을 제한하고 두 차량 간에 해당 헤드룸을 공유합니다.

첫 번째 자동차를 연결하면 전체 예산이 소모됩니다. 두 번째 세션을 시작하면 타워는 첫 번째 세션을 중단하지 않고 두 소켓 사이의 전류 균형을 재조정합니다. 화면에는 각 세션의 kW와 kWh가 실시간으로 표시됩니다.

터치 스크린은 플러그 앤 충전 흐름을 실행하는 반면 OCPP 1.6J는 이더넷, 4G 또는 WiFi를 통해 모든 거래 기록을 서버로 전달합니다. 네트워크가 끊어지면 세션이 계속되고 나중에 업로드가 기록됩니다.

인증 및 그 뒤에 있는 테스트

저전압 및 EMC 지침에 따른 CE 규정 준수는 각 생산 배치 배송 전에 재검증됩니다.

장치의 100%가 Hi-Pot 유전체 테스트와 최종 라인의 접지 연속성 검사를 통과합니다.

샘플링된 장치에서 IEC 60068에 따라 -30°C ~ +70°C의 열 순환과 해안 설치에 대한 96시간 염수 분무 테스트를 거쳤습니다.

전류, 온도 및 통신 안정성을 실시간으로 모니터링하는 48시간 연속 전체 부하 번인입니다.

구성 요소는 RoHS 및 REACH를 준수하며 공장에서는 ISO 9001:2015 품질 관리 시스템을 운영합니다.

들어오는 검사에는 모든 커넥터 배치가 포함됩니다. 느슨한 유형 2 소켓은 AC 타워에서 볼 수 있는 가장 일반적인 현장 오류입니다.

평철에서 1.4미터 기둥까지: 8단계

레이저 절단: 시트는 CNC 레이저로 정확한 타워 프로파일로 절단되며 공차는 0.1mm로 유지됩니다.

굽힘 및 성형: CNC 프레스 브레이크가 기둥 쉘을 접고 부분 용접으로 이음새를 잠급니다.

FANUC 암의 로봇 용접은 DC 라인에서 사용되는 것과 동일한 공정으로 베이스 브래킷과 케이블 입구 글랜드를 결합합니다.

표면 처리: 조립 전 3단계 세척 및 마감 라인으로 쉘을 보호합니다.

사전 조립: DIN 레일, 접촉기, 잔류 전류 장치 및 측정 모듈이 사양에 맞게 장착되고 토크가 조정됩니다.

전자 장치: 디스플레이, 통신 보드, 전원 보드가 장착되어 연결됩니다.

펌웨어 로드 및 OCPP 적합성 확인: 각 장치는 박싱 전에 등록되어 테스트 서버와 페어링됩니다.

최종 QC 및 포장: 하이 포트 테스트, 육안 검사 및 카톤 포장이 라인을 닫습니다. 표준 주문은 영업일 기준 15~20일 이내에 발송됩니다.

14kW가 귀하의 설치 공간에 적합합니까?

14kW 타워는 물리적 제약이 있는 곳에서 유지됩니다. 귀하의 사이트가 표준 받침대를 위한 준비가 되어 있는 콘크리트 아일랜드가 있는 넓은 부지라면 더 저렴한 240mm 캐비닛을 구입하십시오. 슬림한 프로필은 당신에게 아무것도 사지 않습니다.

자동차가 8시간 이상 머물 때도 잘못된 도구입니다. 야간 차량 주차는 저렴한 가격으로 3.5~7kW 월 박스를 사용하는 것이 더 좋습니다. 14kW는 낮 동안 차량이 들어오고 나갈 때만 비용을 지불하기 때문입니다.

센티미터를 셀 수 있을 때 선택하세요. 좁은 중앙 분리대, 엄격한 후퇴 규칙이 적용되는 도로변, 더 넓은 캐비닛을 사용하면 주차 공간이 필요한 차고 등이 있습니다. 각각 약 7kW의 차량 두 대가 체류 시간과 일치하는 경우 이것이 차량을 전달하는 가장 공간 효율적인 방법입니다.

AMPPAL 대 240mm 표준 받침대

설치 면적: 150mm 대 약 240mm 깊이는 타워가 받침대를 거부하는 현장 조사를 통과했음을 의미합니다.

하나의 피드, 두 대의 차량: 두 개의 개별 설치 대신 단일 3상 회로가 두 건에 모두 서비스를 제공합니다.

테스트 증거: CE, 100% 하이팟, 96시간 염수 분무 및 48시간 번인은 브로셔에만 표시되는 것이 아니라 배치당 문서화되어 있습니다.

구매 조건: MOQ 1개 단위의 표준 모델, 영업일 기준 15-20일 리드 타임, 2년 보증, DHL/FedEx를 통한 예비 부품.

사용자 정의: 로고, 시작 화면 및 케이블 브랜딩을 변경할 수 있습니다. 우리는 UAE, 사우디아라비아, 카자흐스탄, 독일, 멕시코를 포함한 40개 이상의 국가에 수출 프로그램을 배송해 왔습니다.

포장 및 배송: 사이트로 컬럼 가져오기

각 타워는 폼 코너 블록과 함께 약 350 x 220 x 1460mm 크기의 수출용 상자 1개에 완벽하게 조립되어 배송됩니다. 총 중량은 앵커 키트와 케이블 글랜드를 포함하여 약 45kg입니다.

상자는 팔레트당 4개가 들어 있으며 가장자리 보호 장치로 수축 포장되어 있습니다. 40피트 컨테이너에는 약 60개의 타워를 팔레트로 적재하거나 최대 80개를 바닥에 적재할 수 있습니다.

표준 용어는 FOB Ningbo, Shanghai 또는 EXW 공장입니다. 모든 배송에는 상업 송장, 포장 목록, 선하 증권, 원산지 증명서 및 CE 적합성 선언이 포함됩니다. 로테르담이나 제벨 알리까지의 해상 화물 운송은 일반적으로 30~40일 소요됩니다.

설치 일정을 준수하는 지원

제조 결함에 대한 2년 보증(시운전이 아닌 선적 기준). 설치 담당자가 알려주는 이 보증은 청구를 단순화합니다.

기술 티켓에 대한 24시간 응답, 비디오 진단을 통해 전기 기술자가 당일 수리를 받을 수 있습니다.

당사 중앙 창고에서 DHL/FedEx로 예비 부품을 발송합니다. 터치 스크린, 케이블 글랜드 등 빠르게 움직이는 품목은 영업일 기준 2일 이내에 발송됩니다.

종이 우선 RMA: 사진과 장치 일련번호를 보내면 귀하가 제품을 반송하기 전에 교체 또는 수리 중 하나를 결정합니다.

다중 사이트 롤아웃의 경우 재고가 있는 타워 20개당 하나의 유지 관리 키트를 제안하므로 현장 교체 시 통관을 기다리지 않습니다.

현장 처리: 틀림 vs 맞음

잘못된 점: 케이블이 교통 통로 쪽으로 고리가 되도록 타워를 설치하는 것입니다. 오른쪽: 두 케이블이 주행 차선에서 멀리 나오도록 기둥 방향을 지정합니다.

잘못됨: AC만 사용하기 때문에 소형 회로에서 타워에 전력을 공급합니다. 오른쪽: 두 건의 피드 크기를 함께 조정합니다. 6mm2 도체가 있는 32A 3상 차단기가 안전한 시작점이며, 지역 규정에 따라 확인하십시오.

잘못됨: 이더넷 케이블을 전원 케이블과 동일한 도관에 연결합니다. 오른쪽: 네트워크 링크를 간섭으로부터 보호하기 위해 최소 30cm 간격으로 덕트를 분리합니다.

잘못된 점: 터치 스크린을 스티커나 간판으로 가리는 것입니다. 오른쪽: 디스플레이 화면을 깨끗하게 유지하세요. 5인치 화면은 운영자의 유일한 로컬 인터페이스입니다.

잘못됨: 보증에 기물 파손 행위가 포함된다고 가정합니다. 오른쪽: 즉시 사진과 일련번호로 손상을 신고하세요. 2년 보증에는 제조상의 결함이 포함되므로 문서로 빨리 기록할수록 더 빠르게 조치를 취할 수 있습니다.

시즌이 끝난 후 사이트 관리자가 보고하는 내용

두바이의 한 주차 운영업체는 지방자치단체가 표준 받침대에 비해 너무 좁다고 규정한 도로변을 따라 이러한 타워 중 12개를 운영했습니다. 45°C의 여름이 8개월간 지속된 후 하나의 터치 스크린에 깜박임 현상이 발생하여 보증 기간 내에 1주일 이내에 교체해 드렸습니다. 그의 요약: 기둥은 얇지만 구부러지거나 흔들리거나 과열되지 않았습니다.

건축가가 더 넓은 캐비닛을 거부한 후 독일 호텔 그룹은 안뜰 주차를 위해 타워를 표준화했습니다. 그들의 한 가지 불만은 4G 안테나가 안뜰 내부의 단일 막대에 떨어지기 때문에 이제 WiFi/이더넷 버전을 주문하고 건물 스위치에 케이블을 연결한다는 것입니다.

사우디의 한 계약자는 복합 용도 개발을 위해 첫 번째 배치 20개를 구매했습니다. 앵커 설치에는 전기 기술자가 첫날 타워당 2시간이 걸렸고 드릴링 템플릿을 본 후 1시간도 채 걸리지 않았습니다. 그 이후로 그들은 세 개의 배치를 더 주문했습니다.
