주거용 및 상업용 부동산용 22kW 슬림 타워 AC EV 충전기

개방형 프로토콜이 kW 수치보다 더 중요한 이유

폐쇄형 충전 시스템에서 3년을 보낸 운영자에게 물어보면 마이그레이션 당일부터 고통이 시작됩니다. 하드웨어가 작동했습니다. 소프트웨어가 떠나기를 거부했습니다. Open OCPP 1.6J는 바로 이러한 대화를 방지하기 위해 존재합니다.

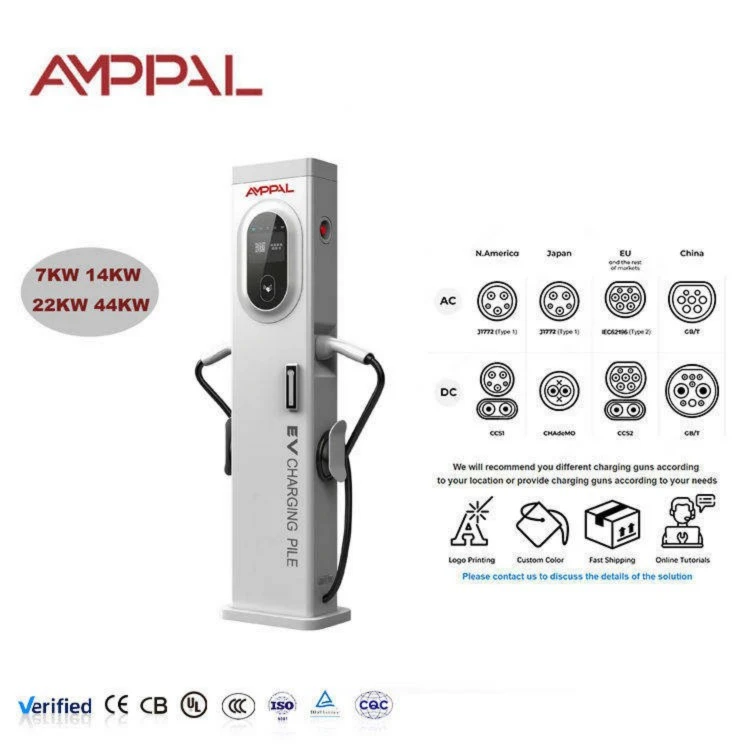

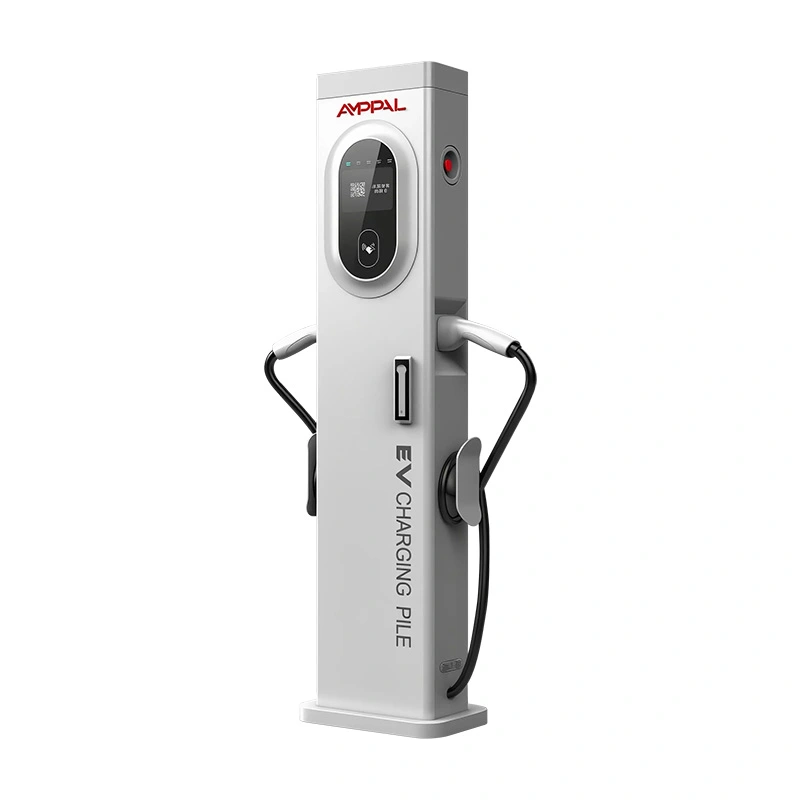

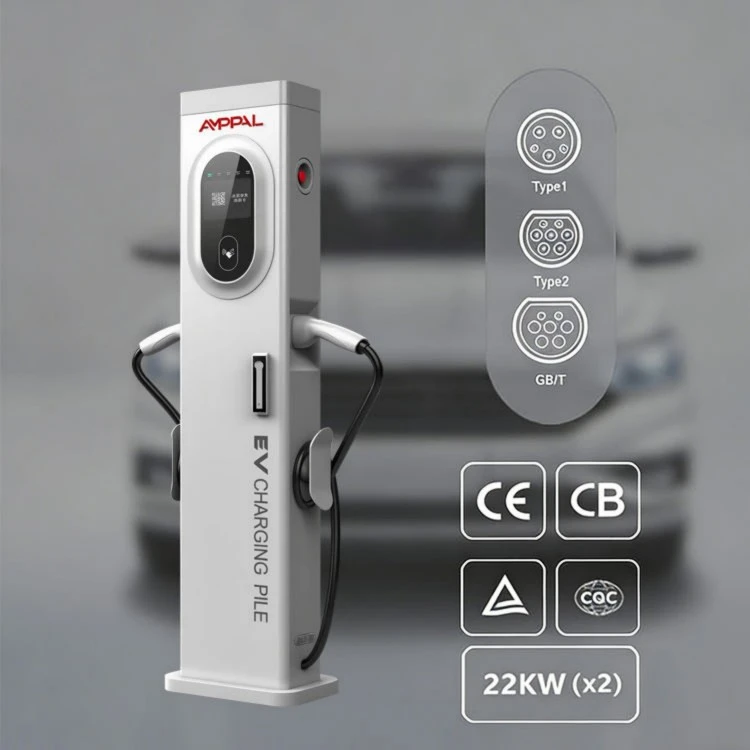

주거용 및 상업용 부동산용 AMPPAL 22kW 슬림 타워 AC EV 충전기(AF-AC-022-Y-A-0-4-JA-P)는 5인치 터치 스크린이 있는 300 x 150 x 1400mm 컬럼에서 2개의 유형 2 건(16A+16A)을 통해 22kW를 제공합니다. 진정한 차별화 요소는 펌웨어에 있습니다. 모든 트랜잭션, 세션 및 상태 이벤트는 표준 OCPP 1.6J를 사용합니다.

이는 타워가 당사의 클라우드, 앱 또는 리셀러 포털과 결합되지 않았음을 의미합니다. 오늘 선택한 플랫폼을 가리키고, 3년 후에 더 나은 플랫폼이 나타날 때 다시 가리키십시오.

폐쇄형 시스템은 처음에는 쉽게 느껴집니다. 앱이 세련되고 설정은 QR 코드입니다. 청구서는 종료 비용, 재구매한 하드웨어 또는 제어할 수 없는 서버에 있는 데이터로 나중에 도착합니다.

OCPP 1.6J를 고집하는 6가지 이유

공급업체 종속 없음: 플랫폼이 수수료를 인상하거나 오프라인 상태가 되어도 하드웨어는 귀하의 소유로 유지됩니다.

로밍 준비: 수집자 및 파트너 네트워크는 백오피스에서 이미 사용하고 있는 것과 동일한 프로토콜을 허용합니다.

관세 통제가 유지됩니다. 공장에서 제공되는 앱이 아닌 플랫폼을 통해 커넥터당 가격을 설정합니다.

원격 작업: 시작/중지, 예약 및 펌웨어 업데이트는 측정 데이터와 동일한 OCPP 채널을 사용합니다.

감사 가능한 기록: 모든 kWh와 거래 ID는 회계사와 규제 기관이 읽을 수 있는 표준 형식으로 기록됩니다.

미래 보장: 나중에 태양광 충전이나 스마트 충전이 출시되면 대부분의 OCPP 기반 에너지 관리 시스템이 이 타워의 실시간 데이터를 읽을 수 있습니다.

공개 입찰: 회사가 과금 서비스를 다시 입찰해야 하는 경우 공개 프로토콜 네트워크가 양도, 가치 평가 및 감사가 더 쉽습니다.

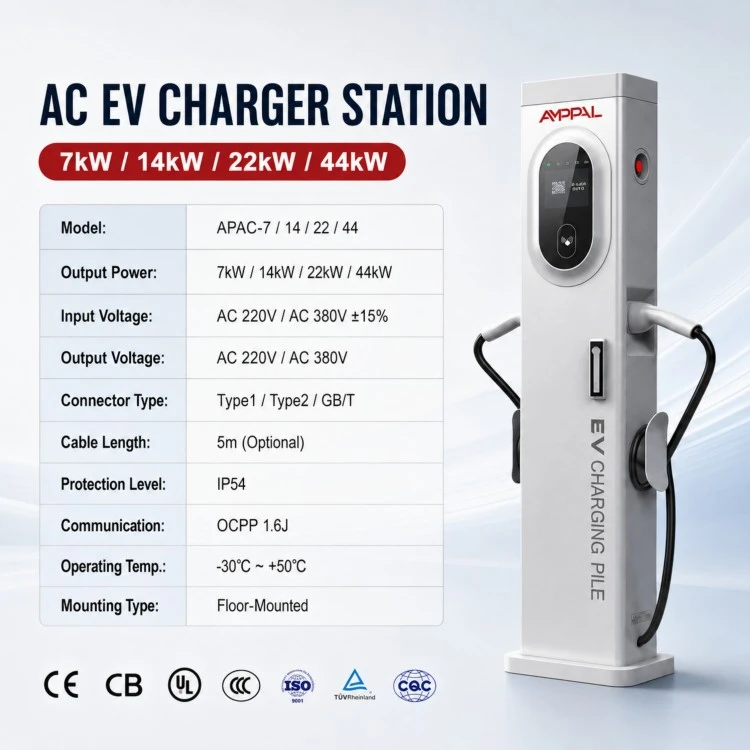

기술 사양

플랫폼 자유가 성과를 거두는 시나리오

2~3년마다 백오피스를 제공하고 교체 후에도 살아남는 충전기가 필요한 CPO입니다.

두 번째 시스템을 실행하는 대신 모회사의 기존 OCPP 서버에 연결하는 집합입니다.

하나의 사업자 앱에만 얽매이지 않고 여러 앱으로 로밍하고 싶은 호텔, 쇼핑몰.

지금 설치하고 나중에 충전권을 판매하는 부동산 개발자, 구매자는 개방형 하드웨어를 상속받습니다.

사양에 공개 표준이 필요한 정부 거리 요금 입찰입니다.

운영자는 전체 네트워크를 커밋하기 전에 10개의 타워에서 새로운 수집기를 테스트합니다.

스테이션이 모든 플랫폼과 통신하는 방법

타워는 기본 링크인 이더넷과 대체 링크인 4G 및 WiFi의 두 가지 대화 채널을 열어 둡니다. 서버에 전화를 걸기 때문에 포트 전달이나 고정 공용 IP가 필요하지 않습니다.

자동차가 연결되면 스테이션은 BootNotification을 보낸 다음 세션이 실행되면서 상태 및 트랜잭션이 업데이트됩니다. OCPP 1.6J는 AC 충전을 위해 충전 지점 관리와 거래 처리를 모두 깔끔하게 처리합니다.

마이그레이션은 하드웨어 변경이 아닌 구성 변경입니다. 스테이션 메뉴를 열고 새 서버 URL과 자격 증명을 입력한 후 재부팅하세요. 우리 엔지니어는 일반적으로 원격으로 한 시간 안에 IT 담당자에게 스위치를 안내할 수 있습니다.

알아야 할 가치: 타워는 어떤 서버와 통신하는지에 관계없이 로컬 측정 및 세션 로그를 유지합니다. 하룻밤 사이에 플랫폼이 사라져도 내보내기를 위해 기기에 충전 내역이 저장되어 있습니다.

프로토콜 주장을 뒷받침하는 인증

저전압 및 EMC 지침에 따른 CE는 모든 생산 배치에서 재검증되었습니다.

OCPP 1.6J 적합성은 장치가 라인을 떠나기 전에 우리 연구실의 참조 서버에 대해 테스트되었습니다.

최종 스테이션에서 100% Hi-Pot 유전체 테스트 및 접지 연속성 검사를 수행합니다.

IEC 60068 -30°C ~ +70°C의 열 순환 및 샘플링된 장치에 대한 96시간 염수 분무.

통신 링크의 중단 및 재연결 동작을 모니터링하는 동안 48시간 전체 로드 번인(burn-in).

ISO 9001:2015 품질 시스템에 따른 RoHS/REACH 준수 구성 요소; 공장은 또한 다른 제품 라인에 대해서도 CCC, TÜV, UL 및 CB 인증서를 보유하고 있습니다.

회의장 내부: 8가지 생산 단계

컬럼 쉘의 CNC 레이저 절단, 공차 0.1mm.

1400mm 타워 본체의 프레스 브레이크 폴딩 및 심 용접.

베이스 플레이트와 케이블 글랜드 브래킷의 FANUC 로봇 용접.

조립 전 3단계 표면 청소 및 마무리.

DIN 레일 어셈블리: 접촉기, RCD 및 계량 모듈, 사양에 따라 토크 조정됨

전자 베이: 터치 스크린, 통신 보드, 전원 보드 장착.

펌웨어 플래싱 및 OCPP 적합성은 테스트 서버에서 실행됩니다. 테스트 로그는 일련번호별로 저장됩니다.

Hi-pot, 시각적 QC 및 포장; 표준 주문은 영업일 기준 15~20일 내에 배송됩니다.

플랫폼이 준비된 스테이션 선택: 세 가지 확인 사항

하나를 확인하세요. 현재 플랫폼이 실제로 당신에게 중요합니까? 만족스러운 전용 앱으로 단일 사이트를 운영한다면 폐쇄형 충전기가 더 저렴하고, 이 타워의 자유는 돈을 사용하지 않을 것입니다.

두 가지 확인: 백오피스에서 사용하는 프로토콜 버전은 무엇입니까? 이 스테이션은 대부분의 AC 충전 요구 사항을 충족하는 OCPP 1.6J를 실행합니다. 로드맵에 ISO 15118 플러그 앤 충전과 같은 OCPP 2.0 기능이 필요한 경우 주문하기 전에 알려주십시오. 그러면 올바른 모델에 대해 조언을 드릴 수 있습니다.

세 가지 확인: 누가 로밍 관계를 유지하고 있습니까? 수집자가 세션을 라우팅하는 경우 먼저 OCPP 서버 세부 정보를 요청하세요. 대부분은 1.6J 엔드포인트를 수용하며 타워는 하루 안에 네트워크에 연결할 수 있습니다.

한 가지 더 솔직한 참고 사항: 개방형 프로토콜은 잘못된 배선이 아닌 잠금 현상으로부터 사용자를 보호합니다. 22kW 타워에는 여전히 적절한 380VAC 3상 공급, 올바른 크기의 차단기 및 접지 설치가 필요합니다. 어떤 펌웨어도 느슨한 중립을 고칠 수 없습니다.

운영자가 개방형 네트워크를 위해 AMPPAL Tower를 구매하는 이유

프로토콜 정직성: OCPP 1.6J 적합성은 우리 연구실에서 배치별로 검증되었으며 테스트 로그를 공유할 것입니다.

하드웨어 헤드룸: 380VAC 피드 1개에 16A 소켓 2개, 5인치 화면, IP54, -20°C ~ +50°C 작동 범위.

조건: 표준 모델의 MOQ 1개 단위, 영업일 기준 15~20일의 리드 타임, 2년 보증.

글로벌 범위: 40개 이상의 국가로 수출, CE 문서 포함, DHL/FedEx를 통한 예비 부품.

OEM/ODM 깊이: 우리는 2014년부터 중동, 유럽 및 동남아시아 전역의 브랜드를 위한 AC 및 DC 라인을 구축했습니다.

문서 포장, 적재 및 내보내기

컨테이너를 주문하면 매번 동일한 정직한 포장을 받게 됩니다. 5겹 상자당 하나의 타워, 폼 코너 블록, 내부 앵커 키트 및 글랜드(상자당 총 중량 약 45kg).

가장자리 보호 장치와 수축 포장이 포함된 팔레트당 4개의 상자; 40피트 컨테이너는 대략 60개 타워를 팔레트로 운반하거나 최대 80개를 바닥에 적재하므로 견적에 따라 단위당 화물을 예측할 수 있습니다.

FOB 닝보 또는 상하이(EXW 가능) 견적을 내고 각 배송마다 상업 송장, 포장 목록, 선하 증권, 원산지 증명서 및 CE 적합성 선언을 전달합니다.

혼합 용기도 환영합니다. 타워는 벽걸이형 AC 장치와 공간을 공유합니다.

플랫폼 마이그레이션을 중심으로 구축된 지원

제조 결함에 대한 2년 보증은 배송일로부터 계산됩니다.

24시간 기술 응답; 우리 엔지니어들은 4개 시간대의 고객을 위한 플랫폼 마이그레이션 요청에 참여했습니다.

일반 품목의 경우 근무일 기준 2일 이내에 DHL/FedEx를 통해 예비 부품을 준비하세요.

사진 및 일련번호 RMA: 제품을 반품하기 전에 교체 또는 수리를 확인합니다.

무료 문서 팩: OCPP 연결 가이드, 샘플 서버 구성, IT 팀을 위한 테스트 엔드포인트.

펌웨어 릴리스 노트에는 변경된 OCPP 메시지가 나열되어 있으므로 플랫폼 팀이 출시 전에 테스트할 수 있습니다.

마이그레이션 및 운영: 잘못된 것과 옳은 것

잘못됨: 세션이 실행되는 동안 서버 URL을 변경했습니다. 오른쪽: 커넥터가 유휴 상태일 때 마이그레이션하고 전환 후 타워를 재부팅합니다.

틀린 점: 공용 네트워크에서는 Wi-Fi만으로도 충분하다고 가정합니다. 오른쪽: 기본 링크를 이더넷으로 연결하고 대체 링크로 4G를 유지합니다.

잘못됨: 스테이션 메뉴에 기본 자격 증명을 그대로 두었습니다. 오른쪽: 첫날에는 강력한 비밀번호를 설정하세요. OCPP 연결은 장치 자격 증명만큼만 안전합니다.

잘못됨: 하나의 플랫폼을 테스트하고 나머지도 동일하게 작동한다고 가정합니다. 오른쪽: 플릿을 전환하기 전에 하나의 타워로 새 서버에서 24시간 평가판을 실행합니다.

잘못됨: 시계 동기화를 무시합니다. 오른쪽: 타임스탬프가 왜곡된 트랜잭션 로그로 인해 나중에 청구 분쟁이 발생하므로 NTP를 활성화된 상태로 유지하세요.

잘못됨: 펌웨어 업데이트를 선택 사항으로 취급합니다. 오른쪽: 수정 사항은 종종 현장 운영자가 보고하는 극단적인 사례를 정확하게 대상으로 하기 때문에 유휴 커넥터에 대한 업데이트를 예약합니다.

자신의 말로 표현된 연산자

크로아티아의 한 충전소 운영자는 단 한 번의 주말 동안 30개의 타워를 한 플랫폼에서 다른 플랫폼으로 옮겼습니다. 기술 책임자는 스위치가 장치당 URL 변경이었고 유일한 지연은 자체 DNS라고 말했습니다. 이제 그들은 계약이 갱신되기 전에 5개의 타워에서 새로운 수집기를 시험해 봅니다.

말레이시아의 한 물류 회사는 두 번째 백오피스를 운영하는 대신 타워를 그룹의 기존 OCPP 서버에 연결했습니다. IT 관리자의 불만: 5인치 화면에는 영어만 표시되므로 운전자는 때때로 말레이어로 안내하기 위해 모바일 앱이 필요합니다.

2022년부터 우리가 공급한 파트너십의 일부인 터키 운영업체는 이스탄불의 도로변 충전을 위해 타워를 사용합니다. 4G 폴백으로 인해 로컬 광섬유 절단 중에 두 번 절약되었습니다. 스테이션이 레코드를 대기열에 추가하고 링크가 반환될 때 업로드했기 때문에 세션이 올바르게 청구되었습니다.

이 보고서에서 반복되는 내용은 아무도 프로토콜 변경에 대한 예산을 책정하지 않으며 조용히 살아남은 타워는 아무도 건드릴 필요가 없는 타워라는 것입니다.

운영자가 플랫폼 자유에 대해 묻는 질문

Q: 타워는 모든 OCPP 1.6J 플랫폼에서 작동합니까?

A: 1.6J AC 충전 프로필을 구현하는 모든 플랫폼. 우리는 테스트를 거친 서버의 짧은 목록을 유지하고 요청 시 귀하의 서버를 추가합니다.

Q: 하나의 서버 연결로 두 개의 타워를 실행할 수 있나요?

A: 예, 각 타워는 고유한 ID를 가진 자체 충전 지점으로 등록됩니다.

Q: 충전 도중 플랫폼이 오프라인 상태가 되면 어떻게 되나요?

A: 세션이 계속되고 레코드가 로컬로 대기열에 추가된 다음 링크가 반환되면 업로드됩니다.

Q: 22kW 타워는 여전히 슬림한 150mm 컬럼인가요?

A: 예, 14kW 및 44kW 타워와 동일한 300 x 150 x 1400mm 본체입니다.

Q: 펌웨어 업데이트 비용을 청구합니까?

A: 아니요. 펌웨어는 보증 기간 동안 무료이며 OCPP 채널을 통해 또는 로컬 파일로 제공됩니다.

Q: 내 이름으로 타워를 브랜드화할 수 있나요?

A: 예, 로고, 시작 화면 및 포장은 OEM 계약에 따라 맞춤화됩니다.

Q: 이 타워에서는 자동차 한 대가 얼마나 빨리 충전되나요?

A: 각 소켓은 위상당 최대 16A, 380V 3상에서는 약 11kW를 제공합니다. 22kW 명판은 총 2개 포입니다.

Q: 어떤 예비 부품을 비축해야 합니까?

A: 터치 스크린, 통신 보드 및 케이블 글랜드 세트로 대부분의 현장 수리가 가능합니다. 타워 20개당 키트 1개를 권장합니다.
