주거 지역사회를 위한 7kW 받침대 AC EV 충전소 타워

주거 지역사회를 위한 AMPPAL 7kW 받침대 AC EV 충전 스테이션 타워(AF-AC-7kW)는 개방형 주차장에 충전기가 필요한 벽이 거의 없는 문제를 해결합니다. 410 x 240 x 1400mm 기둥, 7kW 충전 포인트, 5인치 터치 스크린, 신용 카드, RFID 및 APP 결제, 이더넷, 4G 또는 WiFi를 갖춘 독립형 타워입니다. IP54, CE 인증, 2년 보증.

문의 보내기

제품 설명

벽이 옵션이 아닌 경우

개방형 주차장에는 벽이 필요한 곳에 벽이 있는 경우가 거의 없습니다. 그 차이가 바로 이 제품이 만들어진 이유입니다. AF-AC-7kW는 자립형 충전 타워입니다. 410 x 240 x 1400mm 강철 기둥에 7kW AC 충전 지점 1개, 5인치 컬러 터치 스크린, 결제 및 네트워킹 하드웨어가 단일 밀봉 본체에 담겨 있습니다.

설치는 공사가 아닌 기초 타설입니다. 우리가 배송하는 앵커 키트와 드릴링 템플릿을 사용하여 베이스 플레이트를 콘크리트 패드에 볼트로 고정하고, 타워에 220VAC +/-20%를 공급하고, 이더넷을 연결하거나 4G SIM을 장착합니다. 드릴할 정면도 없고 논쟁할 집주인의 벽도 없습니다. 단지 콘크리트를 부을 수 있는 땅만 있을 뿐입니다.

주차장을 소유한 호텔, 지상 부지가 있는 쇼핑몰, 길가에 베이를 추가하는 지방자치단체의 경우 이러한 자유에 따라 이번 분기 또는 내년에 충전이 나타날지 여부가 결정되는 경우가 많습니다. 월 박스는 충전 문제를 해결합니다. 타워는 현장 문제를 먼저 해결합니다.

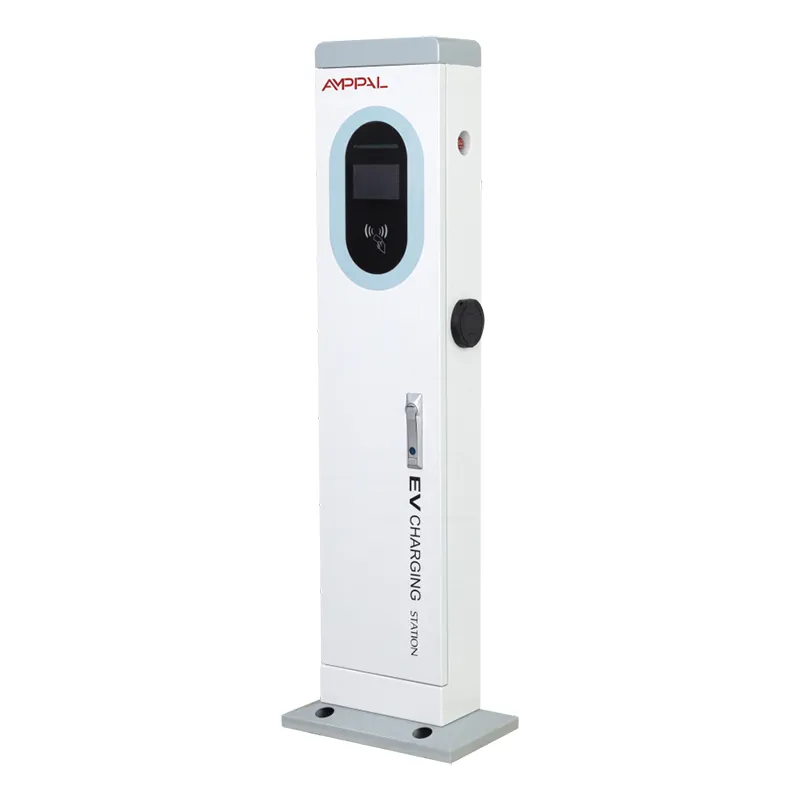

7kW Pedestal AC EV Charging Station Tower for Residential Communities

구매자가 벽 상자 위에 기둥을 선택하는 이유

장소의 자유 - 벽이 있는 곳이 아닌 자동차가 주차하는 곳 어디든지 타워를 중앙 열, 끝 베이 또는 나무 사이에 배치할 수 있습니다.

서있는 높이의 인체공학 - 1400mm 화면이 자연스러운 눈높이에 위치하므로 운전자가 몸을 구부리거나 쪼그리고 앉지 않고도 탭하고 결제하고 플러그를 뽑을 수 있습니다.

손쉬운 케이블 취급 - 총은 홀스터의 허리 높이에 걸리므로 낮은 벽 소켓보다 나이 많은 운전자와 배달원에게 훨씬 더 편안합니다.

하나의 밀봉된 엔클로저 - 모든 전자 장치가 IP54 타워 본체 내부에 있으므로 일반 현장에서는 별도의 배전함이 필요하지 않습니다.

부지 건너편에서 볼 수 있습니다. 타워는 50m 거리에서 충전 중인 것으로 읽혀집니다. 주차된 밴 뒤에 벽 상자가 사라지고 방문 고객에게 비용이 발생합니다.

사용자와 함께 성장하는 설치 공간 - 이 시리즈의 모든 타워는 동일한 410 x 240 베이스를 공유하므로 나중에 이중 건 모델로 전환하면 동일한 패드를 재사용할 수 있습니다.

기술 사양

매개변수	사양
모델	AF-AC-7kW 시리즈
정격 출력	7kW
입력 전압	220VAC ±20%
치수	410×240×1400mm
사용자 인터페이스	5인치 컬러 터치스크린
결제 옵션	신용카드/RFID/APP
의사소통	이더넷, 4G, WiFi
보호등급	IP54
작동 온도	-20°C ~ +50°C
인증	CE 규정 준수
보증	2년

독립 기둥이 유지되는 곳

만 근처에는 건물 정면이 없는 야외 호텔 및 리조트 주차장입니다.

인근 건물에 굴착하는 것이 허용되지 않는 시립 거리 및 공공 부지 만.

임대 토지의 직장 주차장 - 임차인은 벽을 만질 수 없지만 패드를 부을 수 있습니다.

레스토랑과 소매점 부지는 건물에서 멀리 떨어져 흩어져 있습니다.

건물이 완성되기 전에 충전이 이루어져야 하는 신축 현장.

타워가 현장에서 작동하는 방식

전력은 220VAC +/-20% 공급 장치에서 제어 장치를 통해 타워로 흐르고, 총에서 최대 7kW의 차량 한 대에 전달됩니다. 중형 EV의 경우 시간당 약 45km의 주행 거리가 있으며 거의 모든 유럽 승용차의 경우 밤새 완전히 충전됩니다.

타워는 OCPP 1.6 또는 2.0을 사용하여 이더넷, 4G 또는 WiFi를 통해 운영자의 백엔드에 보고합니다. 5인치 화면은 운전자에게 플러그인, 인증, 충전 및 영수증 과정을 안내합니다. 세션 데이터는 실시간으로 클라우드에 도달합니다.

서비스는 대부분 원격입니다. 세션이 실패하면 백엔드가 이를 기록하고 우리는 현장 방문이 필요한지 결정하기 전에 네트워크를 통해 타워의 진단을 읽습니다.

CE 마크가 실제로 취한 것

EU 저전압 및 EMC 지침에 따라 CE 마크를 획득하고 수입업체 및 통관을 위해 테스트 문서를 파일로 보관합니다.

당사 연구실과 제3자 테스트 하우스에서 IP54 인증을 받았으며 모든 각도에서 방진 및 방수 기능을 제공합니다.

해안 주차장에 적합한 크기의 분말 코팅 인클로저에 대한 96시간 염수 분무 테스트.

설계가 중단되기 전에 -20C ~ +50C의 정격 범위에서 전체 기능 테스트를 거쳤습니다.

모든 생산 단위는 무작위 샘플이 아닌 포장 전에 로드 테스트와 결제 단말기 및 네트워크 핸드셰이크 테스트를 실행합니다.

CE는 기준선입니다. 공장은 또한 기타 수출 프로그램에 대한 CCC, TUV, UL 및 CB 마크를 보유하고 있습니다.

코일에서 타워까지: 공장의 8단계

강판은 자체 판금 공장에서 410 x 240 프로파일로 레이저 절단 및 CNC 펀칭됩니다.

TRUMPF 프레스 브레이크가 기둥을 접고 FANUC 로봇이 이음새를 용접합니다.

본체는 분체 코팅되어 있습니다. 각 배치의 샘플은 염수 분무 테스트에 들어갑니다.

AC 조립 라인은 제어 모듈, 접촉기, 5인치 스크린 및 충전 건에 맞습니다.

케이블 입구와 화면 베젤을 포함하여 IP54 요구 사항에 따라 밀봉 여부를 확인합니다.

각 타워는 저항 부하로 기능 테스트를 실행한 다음 결제 및 네트워크 테스트를 실행합니다.

QC에서는 일련번호, 테스트 보고서 및 CE 문서를 승인하고 장치 발송을 예약합니다.

표준 리드 타임은 주문 확인 후 영업일 기준 15-20일입니다. 긴급 주문은 합의에 따라 빠른 속도로 진행됩니다.

기둥 또는 벽 상자? 정직한 비교

튼튼한 벽이 이미 자동차가 주차된 위치에 서 있다면 월박스를 구입하세요. 기초가 없고 강철이 적고 설치가 더 빠르며 비용도 적게 듭니다. 이러한 제품도 판매합니다. 습관이 아닌 사실을 선택하십시오.

타워의 추가 비용은 세 가지를 구입합니다. 하나를 상속하는 대신 자리를 선택할 수 있는 권리, 무릎 높이 벽 소켓이 따라올 수 없는 서 있는 높이의 인체 공학, 그리고 로딩 베이 벽에 볼트로 고정된 상자보다 많은 교통량을 더 잘 견디는 밀봉된 본체입니다.

이것을 사지 말아야 할 사람: 콘크리트를 타설할 수 없는 임차인, 몇 주 동안만 충전이 필요한 부지, 일반 소켓으로 밤새 충전이 가능한 구매자. 그들에게 탑은 필요하지 않은 강철입니다.

리셀러가 할 수 없는 AMPPAL의 기능

2014년에 설립된 중국 전기 수도인 Yueqing에 있는 Zhejiang Anfu New Energy Technology Co., Ltd.에서 직접 공장을 운영합니다.

직원 수 260명 이상, 별도의 AC 및 DC 조립 라인을 갖춘 국가적 강소기업입니다.

2024년까지 1,000,000대 이상이 납품되어 UAE, 독일, 말레이시아, 멕시코 등 40개 이상의 국가로 수출됩니다.

FANUC 및 TRUMPF의 자동화 라인과 자체 CNC 펀칭, 벤딩 및 레이저 절단.

OEM 및 ODM 환영 - 프로젝트별로 MOQ가 논의된 맞춤형 색상, 로고, 결제 브랜딩 및 포장.

포장, 용기 및 무역 조건

각 타워는 스크린과 베젤 주위에 내부 버팀대가 있는 1400mm 높이 크기의 수직 나무 상자에 담겨 배송됩니다. 앵커 볼트, 드릴링 템플릿 및 장착 하드웨어가 동일한 상자 안에 들어 있으므로 현장에서 두 번째 배송을 기다리는 것이 없습니다.

1400mm 길이는 벽형 상자와 비교하여 컨테이너 계획을 변경합니다. 상자는 평평하게 쌓고 쌓을 수 있으며, 20피트 컨테이너는 상자 크기에 따라 일반적으로 60-80개의 타워를 차지합니다. 우리는 상자 당 운임을 견적합니다.

FOB Ningbo 또는 Shanghai를 표준으로 견적하고 요청 시 EXW 및 CIF를 제공합니다. 문서에는 상업 송장, 포장 목록, 선하 증권 및 CE 인증서 사본이 포함됩니다.

배송 후 보증 및 지원

타워, 스크린, 결제 모듈에 대한 2년 보증(자재 및 기술 결함 포함)

예비 부품(스크린, 총, 제어 보드)은 재고로 보관되어 있으며 요청 시 배송됩니다.

4G 또는 이더넷을 통한 원격 진단 대부분의 소프트웨어 및 구성 오류는 현장 방문 없이 해결됩니다.

유지 관리 조언: 건과 홀스터를 분기별로 검사하고 1년에 한 번씩 앵커 볼트를 다시 조이십시오.

전체 문서(사용자 설명서, 설치 도면 및 OCPP 설정 가이드)가 모든 장치와 함께 제공됩니다.

반복되는 5가지 설치 실수

잘못됨: 베이스를 아스팔트에 똑바로 볼트로 고정합니다. 오른쪽: 제공된 템플릿을 사용하여 콘크리트 패드를 붓고 타워를 로드하기 전에 완전히 경화되도록 합니다.

틀린 점: 세션 사이에 총을 바닥에 놓아 두십시오. 오른쪽: 매번 홀스터에 다시 넣으세요. 커넥터가 가장 먼저 마모되는 부분입니다.

틀렸습니다. 원격지에서는 WiFi에만 의존합니다. 오른쪽: 사무실 라우터가 중단되더라도 결제가 계속 작동하도록 4G SIM을 장착하세요.

틀린 점: 후진 트럭이 도달할 수 있는 위치에 타워를 놓으십시오. 오른쪽: 베이의 맨 끝에 배치하거나 볼라드를 추가합니다.

틀렸습니다. 연간 토크 점검을 잊어버리세요. 오른쪽: 12개월마다 앵커 볼트를 다시 조이고 물 자국이 보이면 베이스 플레이트를 다시 밀봉합니다.

1년 후 사이트 운영자가 말하는 것

크로아티아 스플리트의 한 호텔 소유주는 2024년 봄에 자신의 개방형 안뜰 부지에 3개의 타워를 배치했습니다. 그는 건물의 만 근처에 사용할 수 있는 외관이 없기 때문에 타워를 선택했습니다. 그의 불만은 한낮의 화면 눈부심입니다. 눈부심 방지 필름이 이를 해결했습니다. 그러나 그는 손님이 많이 사용했던 두 여름 동안 하드웨어 결함이 전혀 없었다고 보고했습니다.

쿠알라룸푸르의 한 유통업체는 소매 그룹의 지상 부지에 10개 유닛을 판매했습니다. 설치자는 드릴링 템플릿을 칭찬했습니다. 그의 직원은 아침에 각 기초를 완료했습니다. 작은 불만: 긴 베이 끝에 있는 일부 SUV의 경우 건 케이블이 부족합니다.

UAE의 한 지방자치단체는 길가에 12개의 타워를 운영하고 있습니다. 14개월 후 유지 관리 로그에는 터치 스크린 교체가 한 번만 표시되고 그 외에는 아무것도 표시되지 않습니다. 그들은 여전히 우기마다 베이스 플레이트를 다시 밀봉하는데, 이는 어쨌든 그들이 따르는 형식입니다.
