고속도로 서비스용 디지털 디스플레이를 갖춘 160kW 상업용 DC 고속 충전기

스테이션의 야간 정체성은 32인치 패널로 시작됩니다

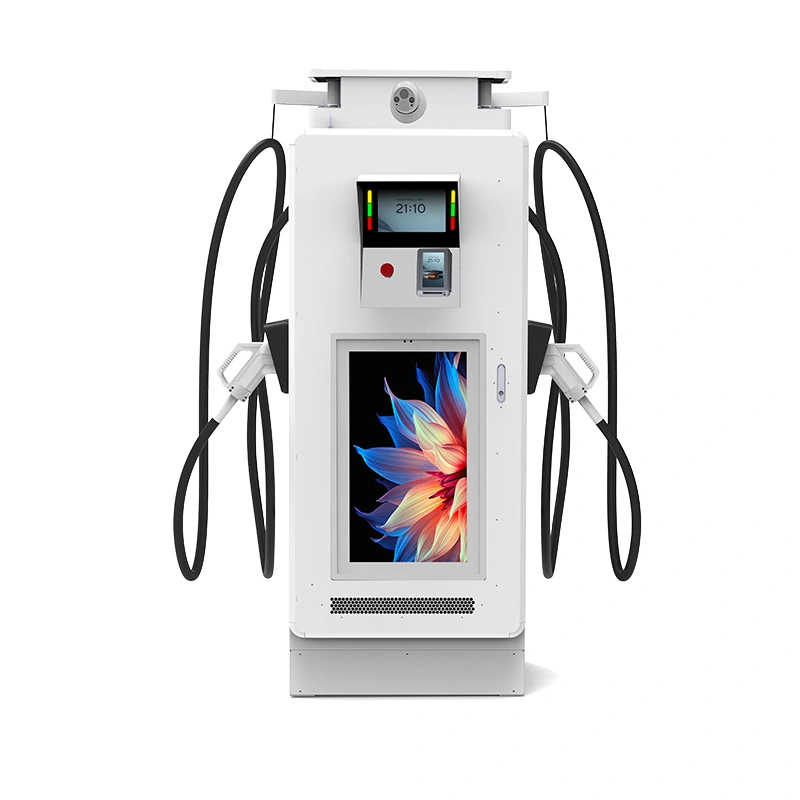

오후 9시에 충전 허브를 지나 운전하세요. 그리고 여러분의 관심을 끄는 방송국은 어두운 캐비닛이 있는 방송국이 아니라 조명이 켜진 화면이 있는 방송국입니다. 이것이 바로 페시아에 32인치 1920×1080 디스플레이가 내장된 160kW 상업용 DC 충전기인 AF-DC-160-Y-B-M-4-H의 논리입니다. 패널은 먼저 색상, 로고, 거리에서 볼 수 있는 서비스 메시지 등 브랜드 자산으로 작동하며, 160kW 출력, CCS1, IP54 및 95% 최대 효율을 갖춘 강력한 고속 충전기이기도 합니다.

체인 운영자의 경우 화면은 모든 충전기를 에너지를 판매하는 광고판으로 바꿉니다. 단일 사이트 소유자의 경우 대부분의 경쟁자가 단순히 어둠 속으로 사라지는 밤에도 방송국을 찾을 수 있습니다.

어느 쪽이든 디스플레이는 기계 충전 방식을 변경하지 않습니다. 즉, 일반 캐비닛 모델과 동일한 160kW DC 출력, 동일한 커넥터 동작 및 동일한 OCPP 보고입니다.

충전 브랜드를 위한 밝고 관리되는 디스플레이의 역할

야간 가시성: 조명이 켜진 32인치 패널은 어두운 앞마당에서 50m 떨어진 곳에서도 읽을 수 있어 운전자가 차를 세우려는 결정을 내리는 시간이 단축됩니다.

사이트 전반에 걸친 하나의 시각적 정체성: 네트워크의 모든 장치에 동일한 템플릿, 동일한 색상, 동일한 로고 위치가 있습니다.

길 찾기 화면: 고정 표지판에 볼트로 고정하는 대신 실시간 매점 상태, 커넥터 유형 및 대기열 힌트를 표시합니다.

통신 오류: 총이 작동하지 않을 때 패널은 차량에서 내리기 전에 운전자에게 알립니다.

눈부심 방지 및 자동 밝기: 디스플레이는 한낮의 태양 아래에서도 읽기 쉬운 상태를 유지하고 밤에는 어두워지므로 접근하는 차량의 시야를 방해하지 않습니다.

저온 등급 패널: 화면은 -25°C에서 계속 작동하며 소비자 등급 모니터는 서리가 내리고 어두워집니다.

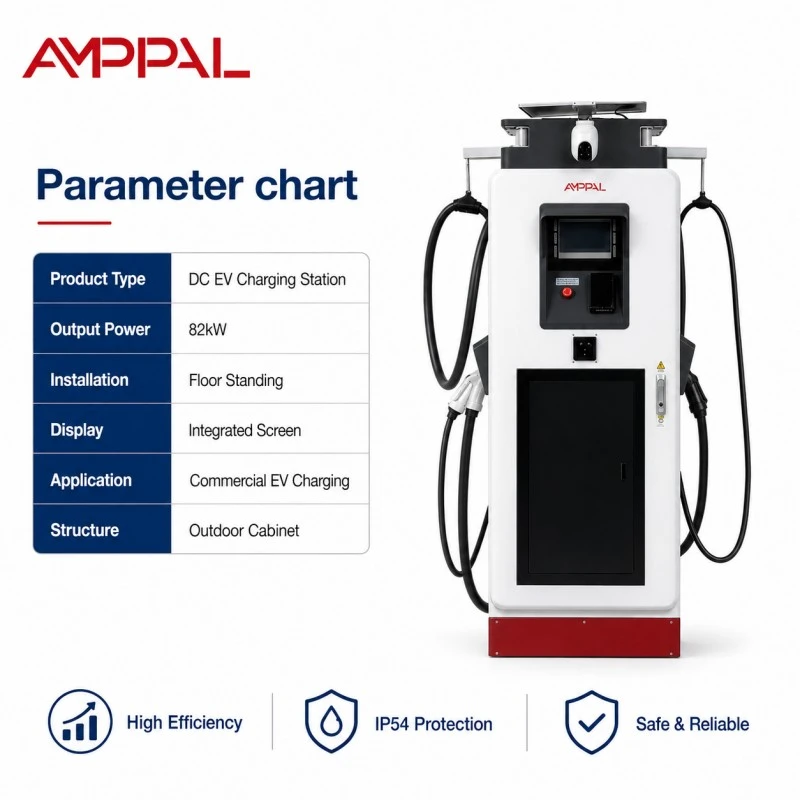

기술 사양

AF-DC-160-Y-B-M-4-H의 공장 사양은 배송된 것과 동일합니다.

160kW와 대형 화면이 서로를 강화하는 위치

고속도로 복도 역: 조명이 켜진 패널은 어두워진 후 고속도로에서 교통을 차단하는 표지 역할을 합니다.

주유소 전환: 연료 브랜드는 앞마당에 고속 충전을 추가하는 동시에 시각적 아이덴티티를 유지합니다.

쇼핑몰 및 도심 허브: 화면은 20~30분 동안 주차된 운전자에게 쇼핑몰 자체 이벤트를 광고합니다.

호텔 및 공항 주차장: 숙박 시설 브랜드, 체크인 지침 및 요금을 안내하여 손님을 맞이합니다.

딜러 네트워크: 하나의 디스플레이 템플릿은 그룹이 운영하는 모든 도시에 걸쳐 브랜드 캠페인을 전달합니다.

자동 밝기부터 오류 배너까지: 디스플레이 작동 방식

페시아의 광 센서는 주변 밝기를 읽고 백라이트를 지속적으로 위아래로 구동합니다. 직사광선에서는 패널이 최대 출력으로 올라갑니다. 해가 진 후에는 단계적으로 내려오므로 등대처럼 빛나지 않고도 읽기 쉬운 상태를 유지합니다.

스크린 컨트롤러는 충전기 컨트롤러와 독립적인 시스템을 실행합니다. 충전기가 내부 버스를 통해 상태 이벤트를 게시하는 동안 이미지, 클립, 템플릿 피드 등 클라우드에서 콘텐츠를 가져옵니다. 패널이 재부팅되면 그대로 충전이 계속됩니다.

브랜드 템플릿은 중앙에서 관리됩니다. 캠페인을 한 번 변경하면 차량의 모든 장치가 다음 동기화 창에서 새 버전을 가져옵니다. 40개 단위 네트워크로의 구축에는 한 달이 아닌 하루가 걸립니다. 오프라인 장치는 연결이 돌아올 때까지 마지막으로 좋은 템플릿을 유지합니다.

연중무휴 24시간 작동되는 디스플레이에 대한 인증 및 신뢰성 검사

CE 및 TUV 유형 승인에는 전력 전자 장치뿐만 아니라 디스플레이 하위 시스템도 포함됩니다.

UL 및 CB 전기 테스트 보고서는 수출 문서 파일로 제공됩니다.

패널 디자인은 모델이 출시되기 전에 1,000시간의 온-오프 및 열 사이클링 테스트를 통과하여 앞마당에서 발생할 수 있는 최악의 실제 듀티 사이클을 포괄합니다.

인클로저 및 디스플레이 베젤 씰에 대한 96시간 염수 분무 테스트.

백라이트 수명은 일일 연속 작동 기준으로 평가되며, 예비 패널 키트는 전체 주문 시 제공됩니다.

전력단은 여전히 ​​직렬 바인딩 로그를 통해 자체적으로 48시간 전체 부하 번인을 수행합니다.

브랜드 패널 뒤에 160kW 캐비닛 구축

1단계. 캐비닛은 CNC 레이저 라인을 절단하고 FANUC 로봇 암에 용접한 강철 코일로 시작됩니다.

2단계. 패널은 TRUMPF 프레스 브레이크로 형성되고 내부에서 분체 코팅됩니다.

3단계. 디스플레이 하위 어셈블리(패널, 백라이트 드라이버, 광 센서)는 전용 벤치에서 제작 및 보정됩니다.

4단계. AC 배전 및 서지 보호는 AC 라인에 연결됩니다.

Step 5. DC라인에 160kW용 고밀도 정류모듈을 장착합니다.

6단계. 부하 테스트는 캐비닛을 최대 160kW로 실행하고 장치당 열 판독값을 기록합니다.

7단계. 48시간의 번인 주기는 세션과 스크린 캠페인을 함께 청구합니다.

8단계. 최종 육안 검사, 일련 제본 및 상자 포장. 2024년까지 누적 100만개 출하

160kW 디스플레이 모델을 구매해야 할 시기와 구매하지 말아야 할 시기

귀하의 주유소가 복도 허브, 개조된 주유소, 도심의 주력 시설 등 브랜드 문구인 경우 이를 선택하십시오. 160kW의 실제 처리량과 대부분의 경쟁 스테이션이 회색 상자처럼 보일 때 어두워진 후에도 사이트를 계속 볼 수 있는 화면을 얻을 수 있습니다.

목표가 총당 최소 비용이고 사이트의 모양을 관리하는 사람이 없다면 일반 버전을 선택하십시오. 스크린은 컨텐츠와 그 뒤에 숨은 브랜드 표준을 소유할 사람이 있을 때만 그 가격을 얻습니다.

커밋하기 전에 서비스를 확인하세요. 160kW에는 실제로 공급할 수 있는 피더가 필요합니다. 입력은 AC480V±10%이므로 변압기와 차단기 정격을 먼저 확인하십시오. 모든 견적과 함께 현장 데이터 체크리스트를 보내드립니다. 현장에서 전력을 공급할 수 없는 경우 화면 밝기가 아무리 높아도 스테이션이 실행 가능하지 않습니다.

체인이 AMPPAL 디스플레이 장치로 표준화되는 이유

하나의 템플릿 엔진: 귀하가 운영하는 모든 국가에서 배포하는 모든 단위에 일관되게 적용되는 브랜드 색상, 글꼴 및 로고 규칙입니다.

도면 승인 후 영업일 기준 15~20일이 소요됩니다. 하나의 컨테이너에 대한 MOQ와 결제 조건이 포함되어 견적 단계에서 안내해 드립니다.

맞춤형 페시아, 부팅 화면 및 커넥터 옵션을 갖춘 OEM/ODM; CCS1은 표준이며, 기타 사항은 요청 시 제공됩니다.

CE, TUV, UL 및 CB 인증과 견적서에 보고서 사본이 포함되어 있습니다.

200개 이상의 자체 스테이션을 운영하는 팀의 지원을 통해 현장 문제는 이론적이지 않고 익숙합니다.

디스플레이 캐비닛 해외 배송 및 설치

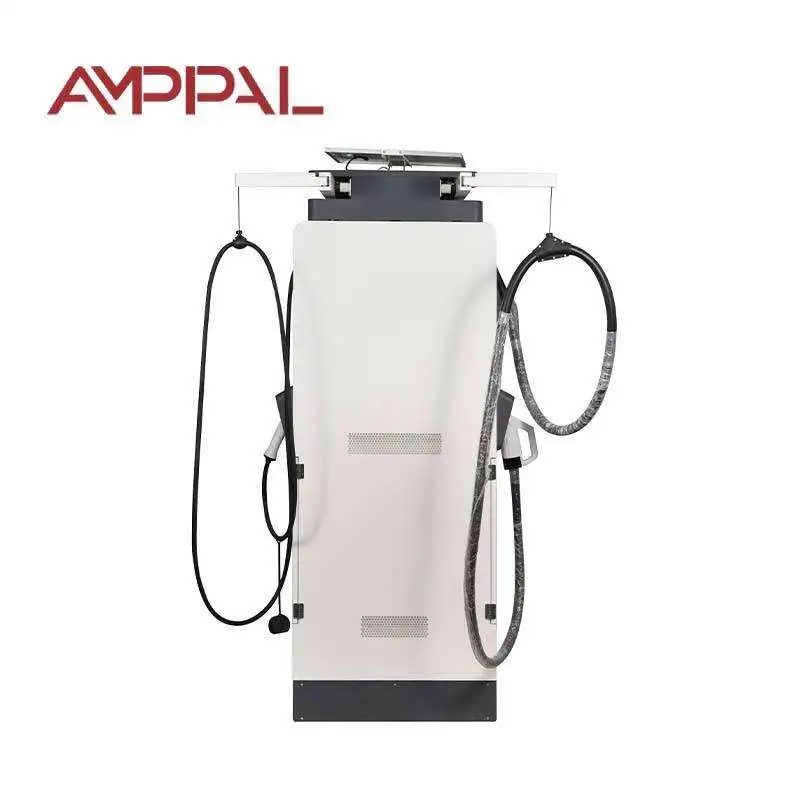

1800 × 750 × 690mm 캐비닛은 강철 프레임의 나무 상자에 수직으로 세워 배송됩니다. 디스플레이에는 폼 커버와 합판 캡이 있습니다. 커넥터와 케이블은 동일한 상자 안에 별도의 패딩 처리된 상자에 담겨 있습니다. 상자의 크기는 장치가 뒷면에 놓이지 않도록 하여 패널과 내부 전원 버스를 보호합니다.

모든 상자에는 포크 포켓과 4개의 리프팅 지점이 있으며, 컨테이너 적재가 주문과 정확히 일치하도록 상자 계획이 견적과 함께 전송됩니다.

조건은 목적지까지 FOB 닝보 또는 CIF입니다. 송장, 포장 목록, 선하 증권, 원산지 증명서, 테스트 보고서는 선적 후 영업일 기준 3일 이내에 발행됩니다.

판매 후: 디스플레이 장치에 대한 2년 보증에 포함되는 내용

디스플레이, 백라이트 드라이버 및 광 센서에는 표준 2년 보증이 적용됩니다.

예비 패널 키트는 재고로 보관되어 있으며, 보증 실패 시 영업일 기준 5일 이내에 배송됩니다.

원격 진단은 하나의 인터페이스에서 충전기 로그와 화면 컨트롤러 로그를 모두 읽습니다.

펌웨어 및 디스플레이 템플릿은 현장 방문 없이 무선으로 업데이트됩니다.

우리는 패널, 씰, 백라이트 동작에 대한 분기별 검사 체크리스트를 제공합니다.

사용 참고 사항: 덥고 추운 기후에서 화면을 선명하게 유지

잘못된 점: 패널이 그늘 없이 오후의 태양을 향하도록 장치를 장착한 것입니다. 오른쪽: 가능한 경우 근막을 직접적인 눈부심으로부터 멀리 향하게 합니다. 자동 밝기가 나머지를 처리합니다.

잘못된 점: 패널에 가혹한 용제를 사용하는 것입니다. 오른쪽: 강한 세제는 눈부심 방지 코팅을 손상시키므로 물에 적신 부드러운 천으로 닦으십시오.

잘못된 점: 샌드위치 보드 표시로 캐비닛의 측면 흡입구를 막는 것입니다. 오른쪽: 공기 흐름 경로 주위에 1미터의 여유 공간을 유지합니다.

잘못된 점: 주거 지역에서 밤새 패널을 최대 밝기로 유지합니다. 오른쪽: 콘텐츠 포털에서 야간 조명 일정을 설정합니다.

잘못됨: 로그의 백라이트 경고를 무시합니다. 오른쪽: 예비 패널 키트를 주문하고 화면이 어두워지기 전에 교체 일정을 예약하세요.

디스플레이 장치의 브랜드 관리자 및 스테이션 운영자

사우디아라비아 리야드의 한 연료 소매업체는 2024년 후반에 두 개의 앞마당을 개조하고 자체 로열티 캠페인을 통해 스크린을 운영하고 있습니다. 현장 관리자는 저녁의 풀인 트래픽이 눈에 띄게 증가했지만 여름 햇빛에 패널이 닿으면 뜨겁기 때문에 그늘 옵션을 요청했다고 말했습니다.

독일 뮌헨의 한 쇼핑몰 운영자는 화면에 임차인 디렉토리가 표시된 160kW 장치 1개를 사용합니다. 9개월이 지난 후 디스플레이는 방송국에서 가장 신뢰할 수 있는 구성 요소가 되었습니다. 그들의 불만은 템플릿 편집기에 원하는 몇 가지 레이아웃 옵션이 부족하다는 것입니다. 이제 대신 디렉터리를 회전 이미지 세트로 실행합니다.

칠레 산티아고의 자동차 딜러 그룹은 자사의 주력 전시실 외부 패널에 브랜드 필름을 상영하고 있습니다. IT 책임자는 동기화 간격을 사이트별로 구성할 수 있기를 원하지만 화면은 문제 없이 해안 습도를 처리합니다.

FAQ: 상업용 충전기의 디지털 사이니지

Q: 32인치 디스플레이는 야외에서 사용하기에 충분히 밝습니까?

답: 그렇습니다. 자동 밝기는 직사광선에 적응하고 밤에는 어두워지며, 정오 햇빛에 야외 테스트 베이에서 가독성이 검증되었습니다.

Q: -25°C에서도 화면이 작동하나요?

답: 그렇습니다. 패널은 장치의 전체 -25°C ~ +50°C 작동 범위에 대해 평가되었습니다.

Q: 여러 스테이션에서 하나의 캠페인을 실행할 수 있나요?

답: 그렇습니다. 콘텐츠는 중앙에서 관리되며 설정한 일정에 따라 각 장치에 동기화됩니다.

Q: 디스플레이가 160kW 출력에 영향을 줍니까?

A: 아니요. 화면에는 자체 전원 공급 장치가 있으며 차량 출력을 공유하지 않습니다.

Q: 화면이 실패하면 어떻게 되나요?

A: 충전기가 계속 작동합니다. 장치가 온라인 상태를 유지하는 동안 패널은 예비 키트로 교체됩니다.

Q: 화면에 실시간 충전 상태가 표시될 수 있나요?

답: 그렇습니다. 충전기는 내부 버스를 통해 디스플레이에 상태 이벤트를 게시하므로 운전자는 미리 준비된 애니메이션이 아닌 실제 정보를 볼 수 있습니다.

Q: 패널에 보증이 적용됩니까?

A: 네. 백라이트 드라이버와 광센서를 포함해 2년이 표준입니다.

Q: 맞춤형 페시아 색상을 제공합니까?

A: 네, OEM 프로그램에서는 캐비닛과 부팅 화면에 로고가 적용됩니다.
