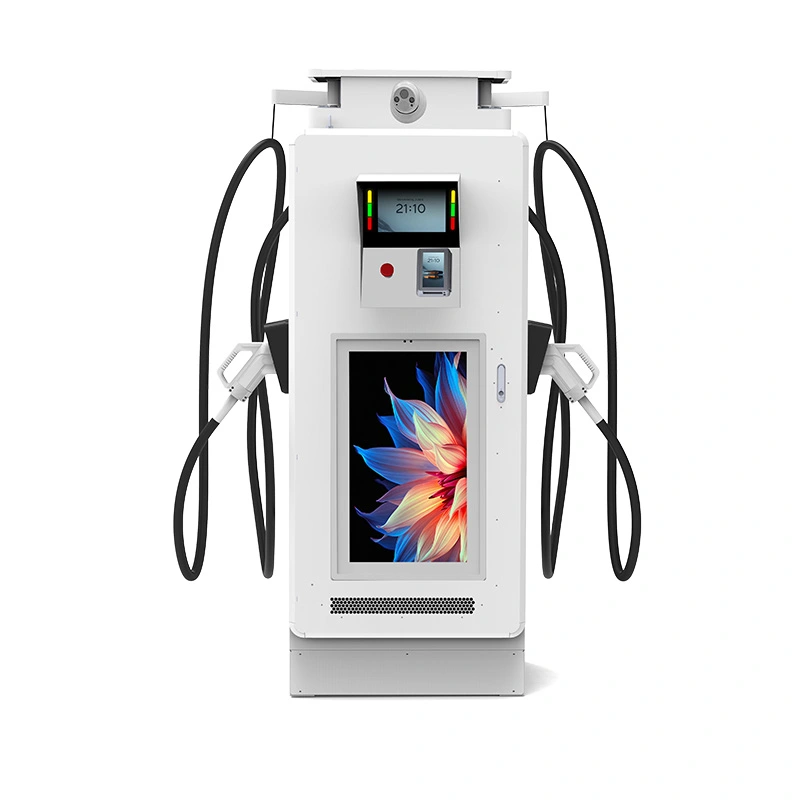

공공 방송국용 디지털 디스플레이를 갖춘 120kW 상업용 DC EV 충전기

공공 방송국용 디지털 디스플레이를 갖춘 AMPPAL 120kW 상업용 DC EV 충전기는 북미 480V 상업용 전력 환경에 맞게 설계되었습니다. AC480V±10%, 45~65Hz 입력을 갖춘 이 고속 충전기는 복합 사용 환경을 위해 소음 수준을 60dB로 제한하면서 안정적인 성능을 제공합니다. 32인치 1080P 디지털 디스플레이, CCS1 커넥터, IP54 보호, 95% 최대 효율 및 2년 보증이 특징입니다. 인증된 공장인 AMPPAL은 다양한 공공 충전 애플리케이션에 대한 OEM/ODM 서비스를 지원합니다.

문의 보내기

제품 설명

480V 패널용으로 제작: 북미 상업 현장을 위한 120kW 충전기

북미 상업용 건물은 480V 3상으로 배선되어 있으며, 이 사실을 무시하는 충전기는 누구도 예산을 책정할 수 없는 변압기 비용을 발생시킵니다. AF-DC-120-Y-B-M-4-H는 45~65Hz에서 직접 AC480V±10%를 사용하므로 대부분의 미국 및 캐나다 소매, 산업 및 복합 사용 현장에서는 강압 변압기를 추가하지 않고도 기존 패널에서 이를 공급할 수 있습니다.

또한 소음을 60dB(일반적인 DC 캐비닛보다 약 5dB 낮음)로 제한합니다. 이는 대지 경계선, 아파트 인근 부지, 밤새도록 운영되는 상업 지구에서 중요합니다. 페시아에 있는 32인치 1920×1080 디스플레이는 미디어나 브랜드 콘텐츠를 처리하지만 전기적 스토리가 이 모델을 다르게 만드는 것입니다.

최고 효율은 95%이고, 인클로저는 IP54이며, CCS1 출력은 0-250A를 포괄합니다. 서비스 입구에서 쉽게 동의할 수 있는 120kW 기계이며 시간이 지남에 따라 디스플레이가 설치 비용의 일부를 지불합니다.

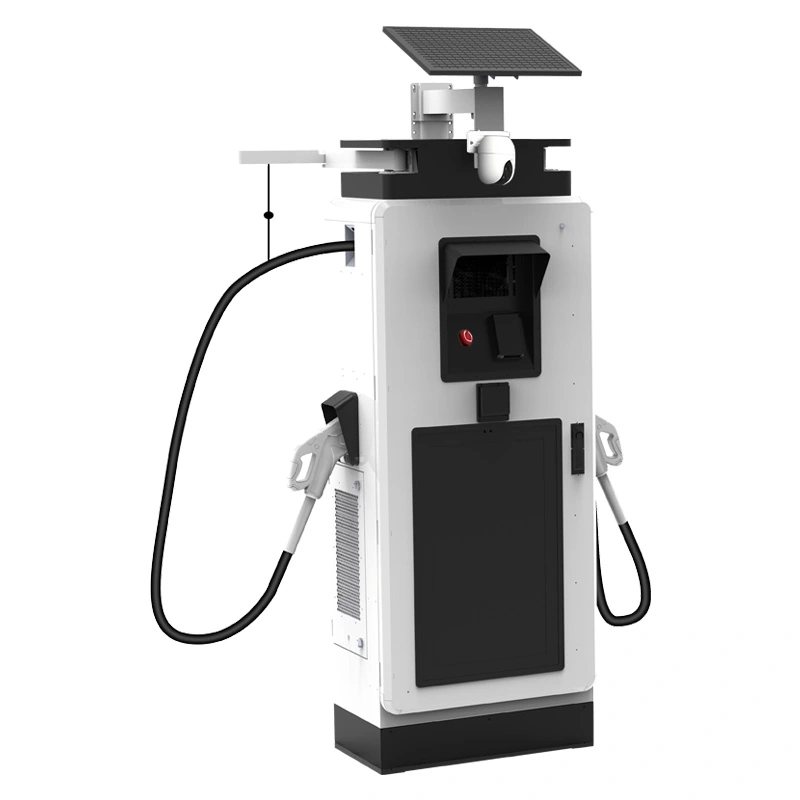

120kW Commercial DC EV Charger with Digital Display for Public Stations

부동산 라인에서 480V 입력과 60dB 천장이 중요한 이유

강압 변압기 없음: 480V 서비스는 장치에 직접 전력을 공급하여 비용, 바닥 공간 및 추가 변환 단계의 손실을 절약합니다.

45~65Hz의 넓은 주파수 입력은 건설 단계 중 약한 유틸리티 그리드와 발전기 전력을 허용하므로 공급이 불안정한 현장에서 실질적인 이점을 제공합니다.

일반적인 대화 수준인 60dB 천장은 이웃과 야간 근무 직원을 편안하게 해줍니다.

팬 속도는 플러그인에서 최대 속도로 작동하는 대신 부하와 온도를 따르므로 24시간 주기로 소음과 에너지 낭비가 모두 줄어듭니다.

열 경감은 50°C 열에서 전자 장치를 보호하는 반면, 120kW 정격은 정상적인 조건에서 유지됩니다.

32인치 디스플레이는 여전히 동일한 원격 콘텐츠 포털을 통해 광고, 방송국 정보, 브랜드 루프 등의 미디어 작업을 수행합니다.

기술 사양

AF-DC-120-Y-B-M-4-H의 공장 사양은 배송된 것과 동일합니다.

매개변수	사양
모델	AF-DC-120-Y-B-M-4-H
정격 출력 전력	120kW
전체 치수(mm)	1800×750×690
입력 전압	AC480V±10%, 45-65Hz
디지털 디스플레이	32인치 1920×1080 디스플레이
최고 효율	95%
역률	≥0.99
소음 수준	60dB 이하
CSS1 현재	0-250A
작동 온도	-25°C ~ +50°C
호환 커넥터	CCS1(사용자 정의 가능)
보호등급	IP54
보증	2년 표준

시끄러운 가시성과 조용한 밤이 모두 필요한 사이트

복합 용도 개발: 위의 아파트가 있는 거리 수준의 소매점 - 충전기는 소음 불만을 유발하지 않고 밤새도록 작동합니다.

미국 및 캐나다 소매 체인: 480V 패널이 이미 현장에 있으므로 장치가 기존 서비스에 포함됩니다.

사무실 및 호텔 주차장: 근무일 내내 120kW 회전 공간에서 20~40분 세션이 진행됩니다.

주거용 블록 근처의 자치 부지: 어두운 화면과 60dB 천장으로 인해 야간 세션에도 이웃 친화적인 환경을 유지합니다.

산업용 480V 서비스의 차량 기지: 하나의 패널이 충전기와 기존 매장 장비에 전원을 공급합니다.

컨벤션 센터 및 이벤트 장소: 쇼가 진행되는 동안 디스플레이는 스폰서 메시지를 전달하고 120kW는 세션 사이에 차량을 회전시킵니다.

기계가 험 없이 480V를 DC로 변환하는 방법

입력단은 AC480V 3상을 중간 DC 버스로 정류한 다음 고주파 변환기가 차량이 요구하는 전압까지 전력을 낮춥니다. 광대역 갭 스위칭 모듈은 장치가 이 입력 전압에서 95%의 피크 효율을 유지하는 이유입니다. 이는 말처럼 어려운 일입니다. 입력 전압이 높을수록 스위칭 마진이 좁아집니다.

소음 이야기는 전환이 아니라 냉각에 관한 것입니다. 팬은 온도 조절이 가능하며 대부분의 경우 부분 속도로 작동합니다. 지속적인 무거운 부하만이 최대 rpm으로 이동합니다. 이것이 바로 이 클래스에서 흔히 사용되는 60dB 장치와 65dB 캐비닛 사이의 실질적인 차이입니다.

OCPP 1.6/2.0은 세션 데이터, 원격 진단 및 펌웨어 업데이트를 전달하는 반면 디스플레이는 자체 콘텐츠 피드를 실행합니다. 두 시스템 모두 백엔드에서 하나의 스테이션 레코드로 보고합니다.

120kW Commercial DC EV Charger with Digital Display for Public Stations

60dB 주장과 전기 안전 표시를 뒷받침하는 테스트

음압은 풀로드 상태에서 캐비닛으로부터 1미터 떨어진 곳에서 측정되어 단위 테스트 보고서에 기록되므로 브로셔 추측이 아닌 60dB 수치가 검증 가능합니다.

CE 및 TUV 유형 승인은 전체 장치에 적용됩니다. UL 및 CB 전기 보고서를 내보내기 파일로 사용할 수 있습니다.

인클로저 및 디스플레이 베젤 씰에 대한 96시간 염수 분무 테스트.

전체 45~65Hz 대역에 걸쳐 AC480V 입력단에서 절연 및 서지 테스트를 수행합니다.

48시간 완전 부하 번인(burn-in)은 일련 번호에 대한 소음, 온도 및 전기 판독값을 기록합니다.

모듈 정격은 -30°C ~ +55°C입니다. 전체 장치는 -25°C ~ +50°C에 대해 지정됩니다.

코일에서 상자까지: 480V 지원 캐비닛 만들기

1단계. 강철 코일은 FANUC 라인에서 레이저 절단 및 로봇 용접됩니다.

2단계. TRUMPF 프레스 브레이크가 패널을 형성합니다. 파우더 코팅과 경화가 이어집니다.

3단계. 480V 입력단(접촉기와 서지 방지기)은 토크 제어 기능이 있는 AC 라인에 배선됩니다.

4단계. 정류기 모듈과 디스플레이 하위 어셈블리가 DC 라인에 장착됩니다.

단계 5. 냉각 조립품, 팬, 덕트 및 온도 센서가 설치되고 밀봉되었습니다.

6단계. 120kW의 전체 부하 테스트에서는 장치당 효율, 역률 및 소음을 기록합니다.

7단계. 48시간 번인 주기로 세션 충전과 화면 재생이 함께 이루어집니다.

8단계. 최종 검사 및 상자 포장 이 공장은 2024년까지 100만 대 이상을 출하했다.

120kW 디스플레이 장치를 서비스 입구에 맞추기

귀하의 사이트가 480V 상용 서비스를 제공하는 북미 지역이거나 480V 3상을 실행하는 시장에 있는 경우 이 장치를 사양하십시오. 120kW는 실용적인 중산층입니다. 160kW 이상의 캐비닛에 대한 공급 요구 없이 대부분의 승용차 EV를 25~45분 만에 완전 충전할 수 있습니다. 또한 전기 설치를 복잡하게 하지 않고도 스크린을 통해 두 번째 수익원을 제공합니다.

208V나 230/400V 서비스만 제공하는 현장에서는 구매하지 마세요. 이 입력 변형은 480V로 고정되어 있으며 변압기를 추가하면 전체 지점이 무효화됩니다. 그리드인 경우 380V 변형을 요청하십시오.

그리고 사이트의 앞마당 바로 위에 침실이 있는 경우 현실적으로 예산을 책정하십시오. 밤에는 실내에서 60dB도 들을 수 있습니다. 이웃이 첫 번째 불만을 제기하기 전에 방음벽이나 야간 전력 제한 일정을 계획하십시오.

현지 대리점에서는 제공하지 않는 AMPPAL의 기능

견적 패키지에 CE, TUV, UL 및 CB 인증서가 포함된 Yueqing의 공장 직접 가격입니다.

도면 승인 후 영업일 기준 15~20일 배송; 하나의 컨테이너에서 MOQ.

OEM/ODM: 캐비닛과 디스플레이 부팅 화면에 표시되는 브랜드입니다.

우리는 200개 이상의 스테이션을 직접 운영하므로 현장의 엔지니어링 피드백이 설계에 반영됩니다.

영업일 기준 5일 이내에 교차 배송되는 예비 패널 및 모듈에 대한 2년 보증이 제공됩니다.

미국 작업 현장용 120kW 장치 포장 및 배송

캐비닛은 1800 × 750 × 690mm 본체 크기의 강철 프레임 상자에 수직으로 세워 배송됩니다. 디스플레이는 폼과 합판으로 덮여 있으며 CCS1 어셈블리는 패딩 처리된 내부 상자에 들어 있습니다.

상자에는 포크 포켓과 4개의 리프팅 지점이 있습니다. 화물 운송업체가 항구에서 현장까지 트럭을 계획할 수 있도록 상자 계획이 견적과 함께 제공됩니다. 장치는 항상 수직으로 이동하므로 내부 버스 바와 디스플레이 씰이 그대로 유지됩니다.

조건은 미국 또는 캐나다 항구에 대한 FOB 닝보 또는 CIF입니다. 송장, 포장 목록, 선하 증권, 원산지 증명서, 테스트 보고서는 선적 후 영업일 기준 3일 이내에 발행됩니다.

장치 착륙 후 보증, 예비 부품 및 지원

모듈, 컨트롤러, 디스플레이 및 냉각 장치에 대한 2년 표준 보증이 제공됩니다.

예비 전원 모듈 및 패널 재고; 영업일 기준 5일 이내에 선박 간 교환이 가능합니다.

결함, 펌웨어 및 팬 동작에 대한 원격 OCPP 진단.

최초 설치자를 위한 영상 통화 시운전 지원.

필터, 팬 및 토크 점검을 포함하는 분기별 유지보수 점검목록입니다.

480V 현장 및 복합 사용 지역에 대한 설치 참고 사항

잘못됨: 208V 패널에서 장치에 전원을 공급하고 최대 전력을 기대합니다. 오른쪽: 서비스 입구에서 AC480V±10% 3상을 제공합니다.

틀림: 장치가 50Hz 전용이라고 가정합니다. 오른쪽: 45~65Hz를 허용하지만 전원을 공급하기 전에 명판에 표시된 로컬 주파수를 확인하세요.

잘못된 점: 팬이 모서리를 향하도록 캐비닛을 벽에 기대어 배치하는 것입니다. 오른쪽: 팬 제어가 설계된 대로 작동하도록 설치 설명서에 표시된 여유 공간을 유지하십시오.

잘못된 점: 더운 날 팬이 고속으로 작동하도록 강제하는 것입니다. 오른쪽: 컨트롤러가 속도를 낮추도록 합니다. 강제 속도는 전력을 낭비하고 소음을 추가할 뿐입니다.

잘못됨: 공유 서비스의 위상 균형을 무시합니다. 오른쪽: 시운전 전에 전기 기술자에게 3단계에 걸쳐 부하를 확인하도록 하십시오.

데시벨에 관심을 갖는 운영자의 피드백

미국 텍사스주 휴스턴의 한 계약자는 2025년 초 한 소매 플라자에 두 대의 유닛을 설치했습니다. 부동산 관리자의 가장 큰 걱정은 옆집 아파트 블록에서 발생하는 소음이었습니다. 3개월 후 유일하게 기록된 불만 사항은 오후 11시의 화면 밝기였으며, 같은 주의 야간 일정은 이를 수정했습니다. 그 이후로는 충전 측에서 서비스 호출이 필요하지 않았습니다.

캐나다 토론토의 한 쇼핑 센터 소유주는 쇼핑몰의 480V 패널에서 장치에 전력을 공급하여 변압기 비용을 완전히 절약했습니다. 전기 기술자는 시운전 시 위상 부하를 확인했습니다. 유일한 불만은 디스플레이 템플릿을 배우는 데 시간이 걸리는 반면 충전 측은 8개월 동안 깨끗하게 작동했다는 것입니다.

미국 시애틀의 한 개발자는 소매 임차인이 광고 화면을 원했던 복합 용도 차고에 장치를 배치했습니다. 세입자는 소음 연구에서 60dB 천장이 유지된다고 보고했으며 이제 두 개의 부동산에 대한 유닛을 추가로 계획하고 있습니다. 작은 불만은 CCS1 케이블이 겨울 추위에 예상보다 뻣뻣하다는 것입니다. 이는 충전기 결함이 아니라 케이블 재킷 문제입니다.
