가정과 직장을 위한 7kW 벽걸이형 DC EV 고속 충전기

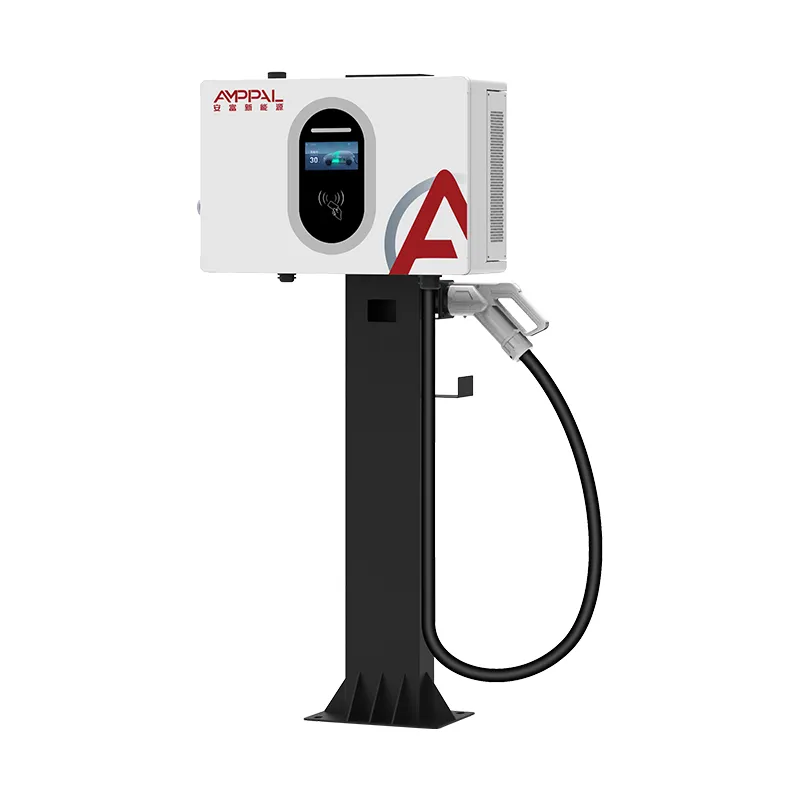

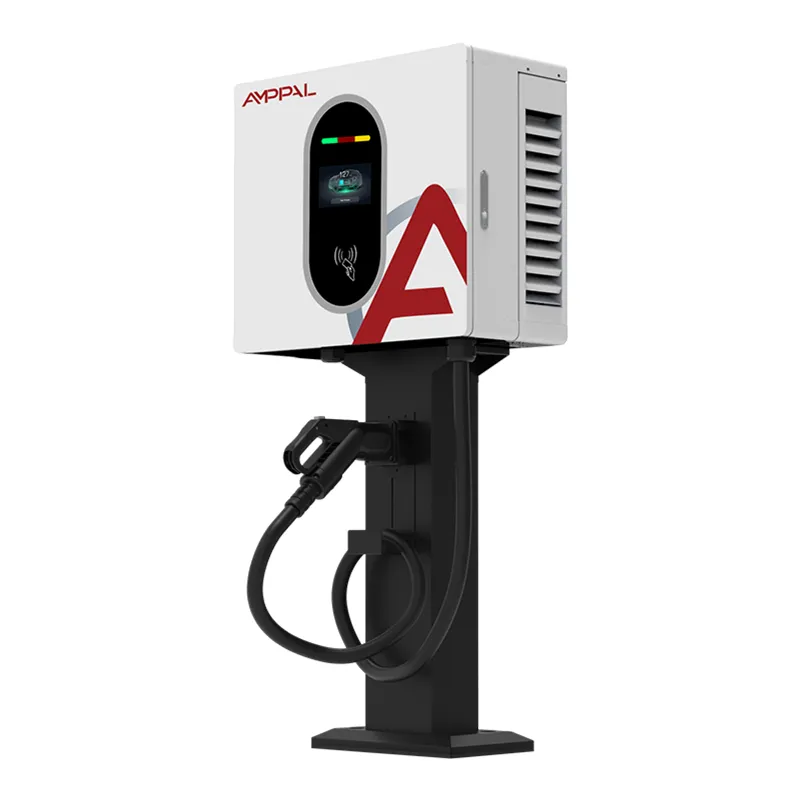

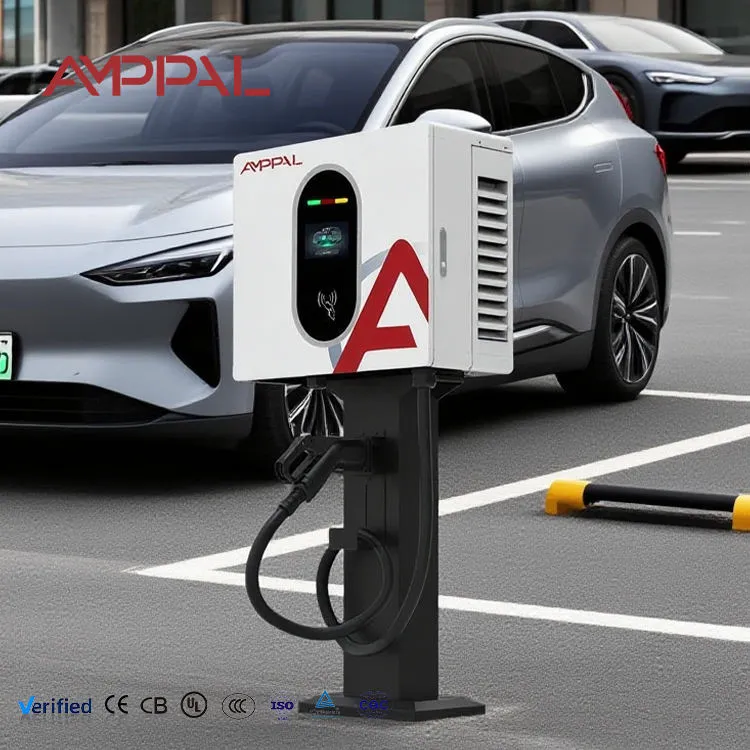

이 7kW DC 월 박스의 실제 모습

대부분의 7kW 충전기는 AC 벽면 상자입니다. 이것은 그렇지 않습니다. AF-DC-7-B-A-O-4-H는 충전기 내부의 전력을 변환하고 DC를 배터리 팩으로 직접 밀어 넣어 자동차의 온보드 충전기를 완전히 우회합니다. 그 하나의 차이점은 킬로와트 수치가 암시하는 것보다 더 중요합니다.

그것이 왜 중요합니까? 많은 차량에는 3.3kW 온보드 충전기가 장착되어 배송됩니다. 7kW AC 상자에 연결해도 여전히 3.3kW만 소비합니다. 용량의 절반이 유휴 상태입니다. 동일한 자동차에 7kW의 DC를 공급하면 병목 현상이 사라졌기 때문에 전체 7kW가 필요합니다. 전기 물류 밴, 저속 EV, 온보드 충전기가 약한 구형 모델이 가장 큰 이점을 얻습니다.

가정 및 직장용 7kW 벽걸이형 DC EV 고속 충전기는 일반 AC220V 단상 전원을 사용하므로 3상 전원을 사용할 수 없는 곳에 설치할 수 있습니다. 무게와 깊이가 낮게 유지되어(깊이 92mm) 주차 공간에 들어가지 않고 벽에 평평하게 장착됩니다.

7kW DC 충전기가 7kW AC 박스를 능가하는 경우

온보드 충전기 병목 현상 없음: DC 출력이 팩으로 직접 전달되므로 3.3kW 온보드 충전기가 장착된 차량은 여전히 ​​전체 7kW를 수신합니다.

단상 친화적: AC220V±15%에서 작동합니다. 3상 적용, 변압기 업그레이드, 유틸리티 회사에서 기다릴 필요가 없습니다.

슬림한 92mm 프로파일: 540 × 320 × 92mm로 대부분의 DC 장치보다 벽에 더 가깝게 배치되어 좁은 차고와 골목에서도 사용할 수 있습니다.

넓은 200-750VDC 창: 하나의 장치에서 저전압 LSEV와 표준 400V 승객 플랫폼을 포괄합니다.

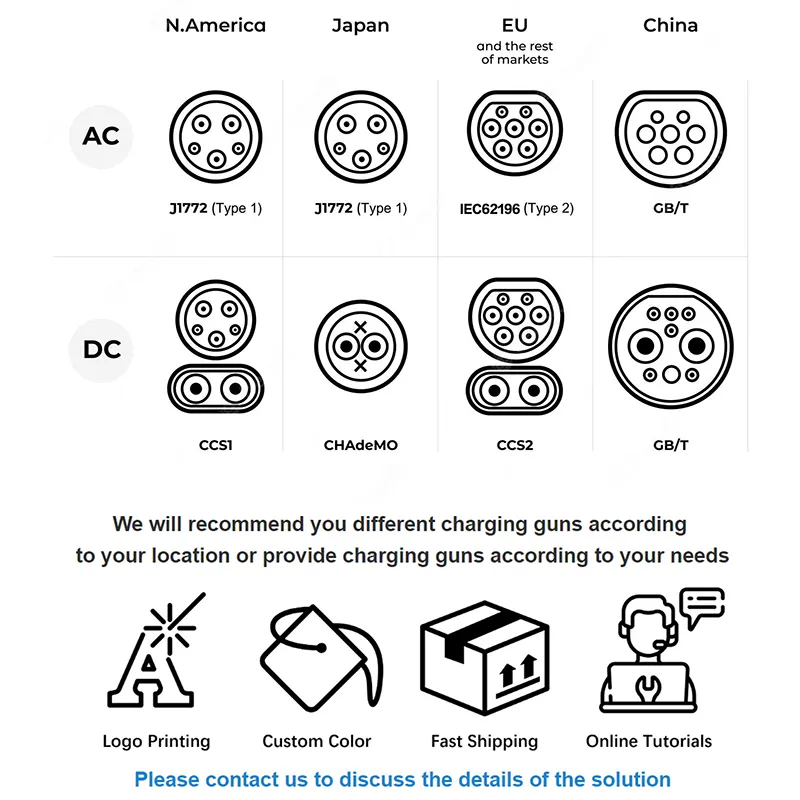

전체 커넥터 범위: CCS1, CCS2, CHAdeMO, GB/T 및 NACS. 주문 시간에 총을 선택하세요. 내부는 동일하게 유지됩니다.

첫날부터 네트워크로 연결됨: 4G와 OCPP 1.6j는 고정된 인터넷 회선이 없는 사이트에서도 원격으로 청구, 모니터링 및 업데이트가 가능함을 의미합니다.

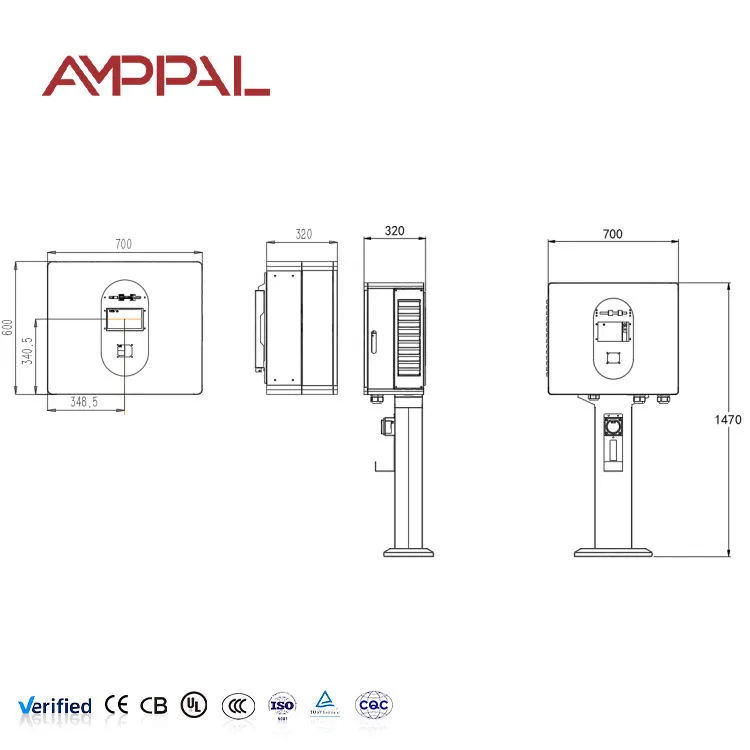

기술 사양

이 장치를 구입하는 사람과 이유

온보드 충전기가 약한 빌라 및 타운하우스 소유자: 그리드 연결을 업그레이드하지 않고도 집에서 DC 속도를 얻을 수 있습니다.

소규모 물류 운영자: 단상 공급만 가능한 창고에 밤새 주차된 전기 밴. 이들 장치 중 2~3개는 소규모 함대를 담당합니다.

길가 상점, 게스트하우스, 시골 주유소: 유료 DC 충전을 부가 서비스로 제공하는 저렴한 방법입니다. 4G 모듈은 청구를 처리합니다.

EV 충전을 시험하는 부동산 관리자: 60kW 이상의 출시를 약속하기 전에 한 건물에서 시험해 볼 수 있을 만큼 저렴합니다.

3상 전원이 드문 시장에 서비스를 제공하는 대리점: 거의 모든 곳에 설치되는 DC 제품입니다.

변환 작동 방식

들어오는 단상 AC는 먼저 EMI 필터링 및 서지 보호를 통과합니다. 정류기 스테이지는 이를 중간 DC 버스로 변환한 다음 SiC 기반 DC/DC 스테이지는 해당 버스를 차량의 BMS가 요구하는 전압(200V~750V 사이)으로 조정합니다.

통신은 전력 공급과 병행하여 실행됩니다. 전류가 흐르기 전에 충전기와 차량은 제어 파일럿 라인을 통해 협상합니다. BMS는 목표 전압과 최대 전류를 명시하고 충전기는 이를 공급할 수 있는지 확인하고 절연을 확인한 다음 접촉기를 닫습니다. 이러한 악수는 세션 중에 지속적으로 반복되므로 팩이 채워지면 DC 충전이 원활하게 줄어들 수 있습니다.

온도 조절 팬을 사용한 강제 공기 냉각을 통해 전력단의 열을 배출합니다. 경부하에서는 팬이 유휴 상태가 되므로 소음은 주거 환경에서 65dB 등급 이하로 유지됩니다.

인증 및 공장 테스트

EN IEC 61851-1:2019 및 EN IEC 61851-23:2014에 따라 제작된 두 표준 유럽 검사관은 모든 DC 장치를 먼저 확인합니다.

모든 장치는 배송되기 전에 전체 부하 번인을 실행합니다. 우리는 샘플을 무작위로 검사하는 대신 실행 전반에 걸쳐 출력 전압, 전류 안정성 및 모듈 온도를 기록합니다.

절연 저항 및 절연 내력은 일괄 테스트가 아닌 100% 생산 과정에서 테스트됩니다.

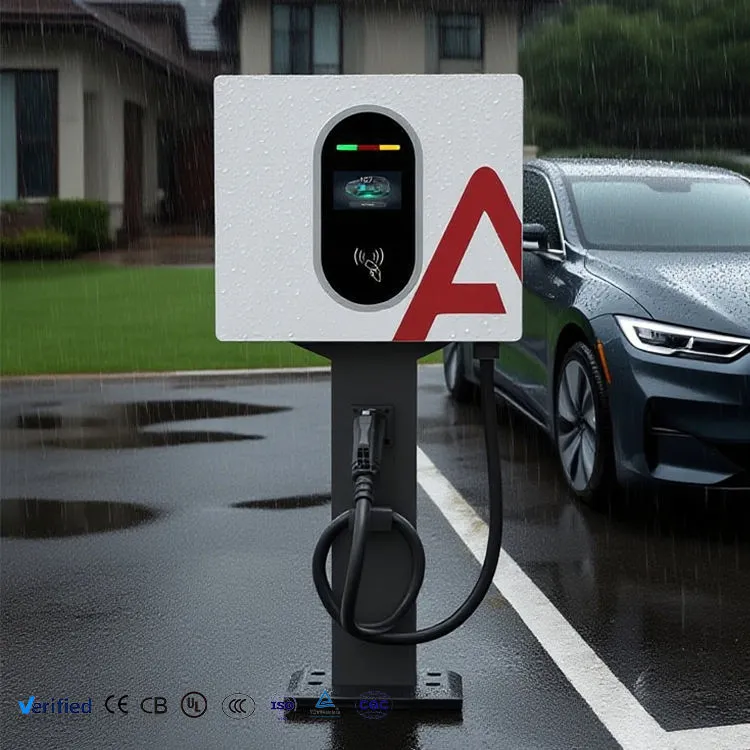

IP54 인증은 먼지 유입과 모든 방향에서 물이 튀는 것을 방지합니다. 즉, 물이 떨어지는 처마 아래 벽걸이형 장치의 현실적인 실패 모드입니다.

인클로저는 96시간 동안 염수 분무 과정을 거칩니다. 걸프만과 동남아시아의 해안 시설은 값싼 분말 코팅이 가장 먼저 실패하는 곳입니다.

판금에서 밀봉 장치까지: 생산 단계

1. 입고 검사 - 전원 모듈, 접촉기 및 커넥터는 도착 시 사양과 대조하여 점검됩니다. 허용 범위를 벗어난 모든 것은 공급업체에 반환됩니다.

2. CNC 펀칭 및 벤딩 - 인클로저 패널은 TRUMPF 장비에서 절단 및 성형되며 엄격한 공차를 유지하여 도어가 균일하게 밀봉됩니다.

3. 용접 및 표면 처리 - 로봇 용접 후 탈지, 인산염 처리 및 내식성을 위한 정전기 분말 코팅.

4. 모듈 및 하니스 조립 - 전원 모듈, 제어 보드 및 배선 룸이 전용 DC 라인에 장착됩니다. 모든 전원 단자의 토크 값이 기록됩니다.

5. 펌웨어 깜박임 및 교정 - 출력 전압 및 전류 센서는 기준 부하에 대해 교정됩니다.

6. 전체 부하 실행 - 온도가 모니터링되는 동안 장치는 정격 전력으로 시뮬레이션된 배터리 부하를 충전합니다.

7. 안전 및 IP 검증 - 절연, 접지 연속성, 비상 정지 응답 및 인클로저 밀봉.

8. 포장 - 폼 쿠션 상자를 만든 후 수출용으로 팔레트로 운반합니다.

크기 조정: 7kW DC가 올바른 선택입니까?

차량이 몇 시간 동안 정지되어 있고 현장에 단상 전원만 있는 경우 이 장치를 선택하십시오. 일반적인 60kWh 팩은 거의 비어 있는 상태에서 약 8시간이 걸립니다. 밤새도록 괜찮지만 공공 앞마당에서는 너무 느립니다.

차량에 6.6kW 또는 11kW 온보드 충전기가 있고 3상을 사용할 수 있는 경우 일반 AC 상자는 비용이 더 저렴하고 동일한 작업을 수행합니다. 그것에 대해 솔직하게 말하십시오. 우리는 오히려 당신이 올바른 제품을 구입하는 것이 좋습니다.

몇 시간이 아닌 몇 분 만에 처리 시간을 측정해야 한다면 20kW 또는 30kW 벽 장착형 DC 모델이나 60kW+ 바닥 설치형 제품군으로 건너뛰십시오. 현장에 3상 전원이 있지만 여전히 DC가 필요한 경우에는 일반적으로 20kW AF-DC-020-B-A-O-2-H가 킬로와트당 더 나은 가치를 제공합니다.

이 제품을 비교하는 방법

7kW의 정품 DC: 많은 공급업체에서는 7kW AC 상자에 '고속 충전'이라는 라벨을 붙였습니다. 출력 전압 사양을 확인하세요. 230VAC라고 표시되어 있으면 DC 충전기가 아닙니다.

표준 빌드에 대한 1개 단위의 MOQ: 컨테이너를 주문하기 전에 하나를 테스트할 수 있습니다.

50개 단위의 맞춤형 인클로저 색상 및 스크린 브랜딩, 색상 변경 시 공구 비용 없음.

리드타임은 표준 구성의 경우 영업일 기준 15~20일, 맞춤형 펌웨어 또는 브랜딩의 경우 영업일 기준 25~30일입니다.

DHL 또는 FedEx를 통해 배송되는 예비 전원 모듈에 대한 2년 보증은 일반적으로 영업일 기준 3~5일 내에 도착합니다.

포장 및 배송

각 충전기는 EPE 폼 모서리, 습기에 대비한 내부 폴리백, 건조제가 포함된 5겹 골판지 상자에 담겨 배송됩니다. 상자 크기는 대략 630 × 410 × 190mm입니다. 케이블을 포함한 총 무게는 약 18kg입니다.

표준 수출 팔레트에는 수축 포장 및 끈으로 묶인 훈증 방지 합판 20개가 들어 있습니다. LCL 배송의 경우 요청 시 더 적은 수량을 팔레트로 운반할 수 있습니다.

우리는 EXW, FOB Ningbo 또는 Shanghai, CIF 및 DDP를 배송합니다. 20개 이상의 단위에 대해서는 해상 운송이 표준입니다. 샘플이나 긴급 예비 부품에는 항공이나 DHL Express가 적합합니다. 문서에는 상업 송장, 포장 목록, CE 적합성 선언 및 테스트 보고서가 포함됩니다.

보증 및 지원

전원 모듈, 제어 보드, 접촉기 및 HMI를 포함하는 2년 표준입니다. 주문 시 3년 또는 5년 연장이 가능합니다.

OCPP 1.6j를 통한 원격 진단 - 대부분의 경우 누구도 사이트를 방문하지 않고도 오류 코드를 읽고 펌웨어 수정 사항을 푸시할 수 있습니다.

결함이 확인된 후 48시간 이내에 교체 부품이 배송됩니다. 일반적인 Door-to-Door 운송은 특급 택배로 영업일 기준 3~5일이 소요됩니다.

영어 설치 설명서, 배선도 및 시운전 체크리스트가 포함되어 있습니다. 최초 설치 시 영상 커미셔닝 지원이 무료로 제공됩니다.

가장 자주 발생하는 설치 실수

잘못됨: 공유 16A 국내 회로에 연결합니다. 오른쪽: 자체 차단기와 RCD를 사용하여 전체 7kW 용량에 맞는 전용 피드를 실행합니다.

잘못된 점: '건물이 이미 접지되어 있기 때문에' 접지봉을 건너뛰는 것입니다. 오른쪽: 접지 저항이 현지 규정을 충족하는지 확인합니다. DC 절연 모니터링은 견고한 접지 기준에 따라 달라집니다.

잘못된 점: 거슬리지 않는 지붕 가장자리 아래에 장착하는 것입니다. 오른쪽: IP54는 연속 스트림이 아닌 스플래시를 처리합니다. 작은 캐노피로 인해 스크린과 개스킷 수명이 수년 연장됩니다.

잘못된 점: 과도한 충전 케이블을 바닥에 감아 놓은 것입니다. 오른쪽: 홀스터와 후크를 사용합니다. 주행으로 인한 케이블 손상은 가장 일반적인 보증 제외 수리입니다.

틀렸음: 모든 차량이 7kW를 끌어낸다고 가정합니다. 오른쪽: DC 출력은 충전기 용량 또는 BMS 요청 중 더 낮은 것에 의해 제한됩니다.

구매자가 우리에게 말하는 것

치앙마이의 한 게스트하우스 주인은 2025년 초에 두 대를 구입했습니다. 6개월 후 그의 메모는 다음과 같습니다. '3상은 충전기 자체보다 비용이 더 들었을 것입니다. 이들은 주방과 동일한 공급 장치로 운영됩니다. 구형 Nissan 밴을 이용하는 고객은 마침내 급류 대신 최고 속도로 충전합니다.'

카자흐스탄의 한 유통업체는 농촌 주유소용으로 40대를 주문했습니다. 그들의 피드백은 무뚝뚝하고 유용했습니다. 원래 화면 밝기는 직사광선 아래에서 읽기 어려웠기 때문에 두 번째 주문에서 고휘도 디스플레이 옵션으로 전환했습니다. 다른 것은 변경되지 않았습니다.

광동의 한 소규모 택배 회사는 60A 단상 공급 장치를 갖춘 창고에서 이 중 6개를 밤새 운영합니다. 운영 관리자는 첫 14개월 동안 가동 중단 시간이 전혀 없다고 보고했으며, 팬 소음이 이웃이 불평하지 않을 정도로 낮다고 지적했습니다.

자주 묻는 질문

Q: 이것은 정말 DC인가요, 아니면 DC 브랜드가 있는 AC 박스인가요?

A: 정품 DC입니다. 출력은 건에서 측정된 200-750VDC입니다. AC 박스는 230VAC를 출력하며 차량의 온보드 충전기에 의존합니다.

Q: 국내 단상 공급 장치로 작동할 수 있나요?

A: 예 — AC220V±15% 단상, 이것이 이 모델의 핵심입니다. 전체 부하에 적합한 전용 회로가 필요합니다.

Q: 60kWh 배터리를 충전하는 데 얼마나 걸리나요?

A: BMS가 전체 7kW를 수용한다고 가정할 때 10%에서 90%까지 대략 8시간이 소요됩니다. 야간 주차 또는 장기 주차에 적합합니다.

Q: Tesla에서도 작동하나요?

A: 북미 모델에는 NACS 건 옵션이 있습니다. 유럽의 Tesla는 CCS2를 사용합니다. 시장을 알려주시면 올바른 커넥터를 맞춰드립니다.

Q: 세션 도중에 정전이 발생하면 어떻게 되나요?

A: 접촉기가 안전하게 열리고 세션이 기록되며 전원이 다시 들어오면 장치가 다시 시작되고 다시 핸드셰이크됩니다. 팩에 손상이 없습니다.

Q: 이를 통해 고객에게 요금을 청구할 수 있나요?

답: 그렇습니다. OCPP 1.6j는 대부분의 타사 청구 플랫폼에 연결됩니다. 4G 신호가 떨어지면 RFID 카드와 PIN 코드가 오프라인으로 작동합니다.

Q: 충전 케이블을 제공합니까?

A: 예, 건과 함께 사용되는 5미터 케이블이 표준입니다. 요청 시 더 긴 케이블을 사용할 수 있습니다.

Q: MOQ와 리드타임은 무엇입니까?

A: 표준 제작용 제품 1개, 영업일 기준 15~20일. 맞춤형 브랜딩에는 50개 단위와 영업일 기준 25~30일이 필요합니다.
