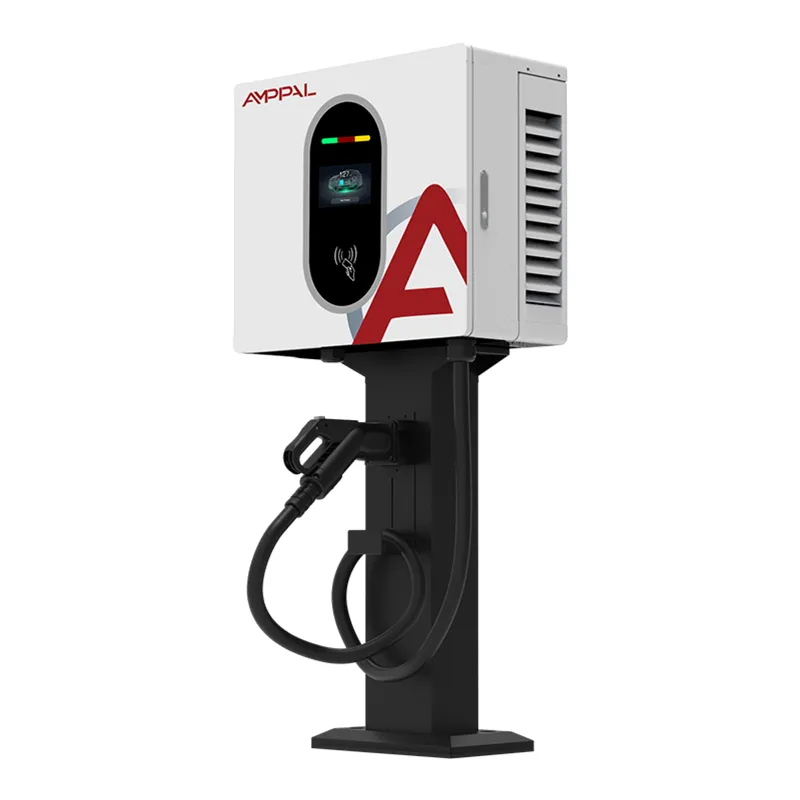

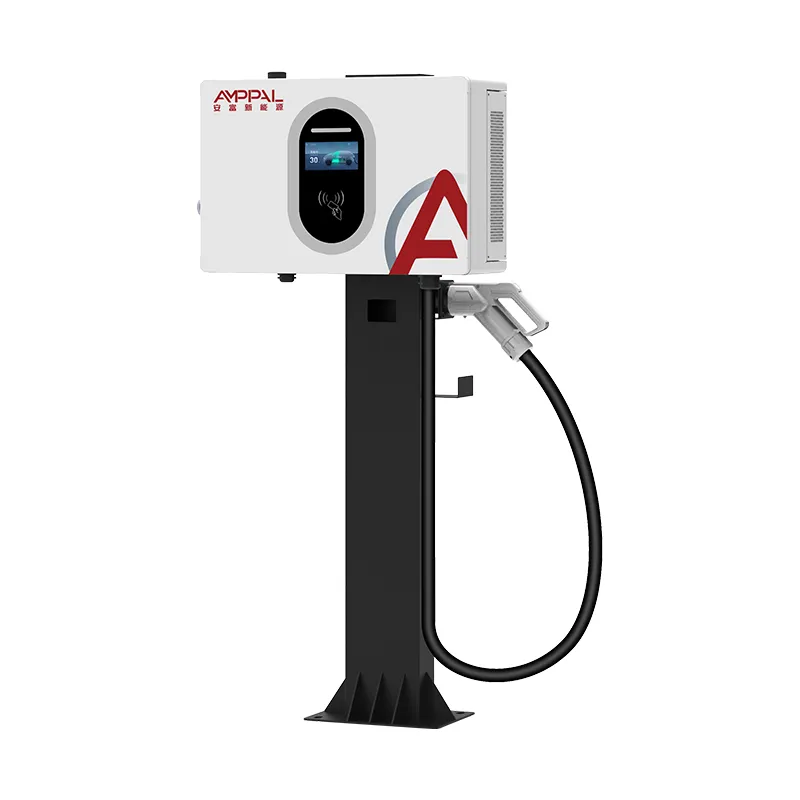

대리점 및 작업장을 위한 30kW 소형 벽걸이형 DC EV 충전기

헤드라인 성능이 아닌 세션 처리량을 중심으로 구축됨

충전소 운영자는 킬로와트를 구매하지 않습니다. 그들은 수익 라인이 구성되는 것이기 때문에 베이당 하루에 세션을 구매합니다. AF-DC-030-B-A-O-2-H는 특정한 이유로 30kW/100A로 존재합니다. 이는 벽걸이형 장치가 현장을 그리드 연결 업그레이드로 밀어넣지 않고도 상업적으로 흥미로운 매출을 창출하기 시작하는 지점입니다.

산술을 실행하십시오. 30kW에서 일반적인 60kWh 승용차는 약 70분 만에 20%에서 80%까지 도달합니다. 도착 및 출발에 10분을 허용하고 베이 1개는 실제로 하루 거래일 동안 6~8개의 세션을 지원합니다. 20kW에서는 동일한 베이가 4개 또는 5개를 관리합니다. 하드웨어 비용은 조금 더 비쌉니다. 베이는 눈에 띄게 더 많은 수익을 얻습니다.

대리점 및 작업장용 30kW 소형 벽걸이형 DC EV 충전기는 450 × 660 × 240mm 인클로저를 당사의 20kW 및 40kW 모델과 공유하므로 현장에서 한 벽의 전력 수준을 혼합하고 단일 예비 키트를 유지할 수 있습니다.

사양서뿐만 아니라 수익에 영향을 미치는 기능

전체 전압 대역에서 0~100A: 전류는 더 높은 팩 전압에서 감소되지 않으므로 800V 차량은 조용한 감속 대신 정격 출력을 계속 수신합니다.

레벨 1.0 청구 정확성: 전달된 kWh에 대한 분쟁은 미터 등급에 따라 해결되며, 레벨 1.0은 대부분의 유럽 사업자가 입증해야 하는 것입니다.

표준으로 제공되는 세 가지 액세스 방법 - RFID 카드, QR 스캔 및 PIN. 운전자가 충전을 시작할 수 없으면 사이트의 세션이 손실됩니다. 세 개의 경로가 이를 줄입니다.

벽 장착: 기초 없음, 도랑 없음, 임대 표면에 영구 기초 없음. 설치 비용은 바닥 캐비닛에 비해 상당한 차이로 감소합니다.

IP54 및 -25°C ~ +50°C: 인클로저는 일반적으로 이러한 장치가 끝나는 일종의 노출된 앞마당에 대한 등급을 받았습니다.

95% 최고 효율: 하루에 몇 시간 동안 30kW를 가동할 때 95%와 91% 전환 사이의 차이는 1년에 걸친 실제 돈입니다.

기술 사양

투자 회수가 예측 가능한 배포 시나리오

소매 주차장 및 슈퍼마켓: 60~90분의 체류 시간은 20~80% 세션과 거의 정확히 일치합니다. 운전사 가게, 만이 뒤집어지고 아무도 기다리지 않습니다.

레스토랑 및 길가 서비스 정류장: 베이당 하루 2회 제공되며, 커버에 추가 수익이 부과됩니다.

시차를 두고 돌아오는 차량 기지: 오후에 도착하는 밴은 하나의 고출력 장치를 위해 줄을 서지 않고 사용할 수 있는 충전량을 얻습니다.

공유 베이가 있는 아파트 블록: 30kW는 한 명의 주민이 밤새도록 7kW AC 포인트를 점유하는 공유 베이를 계속 움직입니다.

택시 및 차량 우대 순위: 운전자는 30~40분간 휴식을 취합니다. 30kW는 해당 창에서 약 20kWh를 반환하며 이는 도시 범위의 교대 가치입니다.

충전기가 100A 세션을 관리하는 방법

전류는 단순히 100A에 도달하지 않습니다. 연결 시 충전기는 접촉기가 열려 있는 동안 DC 출력에 대한 절연 테스트를 수행합니다. 해당 패스 후에만 접촉기를 닫고 차량의 BMS가 통신 링크를 통해 게시하는 현재 목표를 따라 램프를 시작합니다.

세션을 통해 BMS는 해당 목표를 지속적으로 수정합니다. 즉, 셀이 따뜻해지거나 충전 상태가 약 80%를 넘어서면 더 적은 양을 요구합니다. 충전기는 전류를 강제하는 것이 아니라 따라가기 때문에 우리를 포함한 모든 DC 충전기에서 마지막 20%가 항상 불균형적으로 오래 걸리는 이유입니다.

열 관리는 독립적으로 실행됩니다. 모듈 온도는 지속적으로 샘플링되며 트립 임계값에 도달하기 전에 출력이 롤백됩니다. 사용자는 45°C 오후에 약간 더 긴 세션을 봅니다. 그들은 관리되지 않는 설계로 인해 발생하는 결함과 중단된 요금을 보지 못합니다.

품질 관리 및 규정 준수 증거

EN IEC 61851-1:2019 및 EN IEC 61851-23:2014 준수, CE 선언 및 테스트 보고서가 제품과 함께 배송됩니다.

일련 번호 아래에 유지되는 교정 기록과 함께 모든 장치의 참조 표준에 대한 미터 교정입니다.

버스바 조인트 및 모듈 표면의 열화상을 사용하여 30kW에서 연속 전부하 실행을 수행합니다.

100% 유전체 및 절연 테스트 - 전기 안전에 대한 일괄 샘플링이 없습니다.

96시간 동안 인클로저 염수 분무 테스트를 거쳤습니다. 가스켓 압축은 가정이 아닌 조립 시 검증되었습니다.

모든 장치에는 일련화된 테스트 인증서가 함께 제공됩니다. 보증 청구가 발생하면 해당 장치가 해당 라인에서 어떻게 수행되었는지 정확하게 확인할 수 있습니다.

생산 순서

1단계 - 구매 사양에 따라 모듈, 미터, 접촉기 및 케이블 어셈블리의 입고 검사.

2단계 — TRUMPF 기계의 인클로저 패널 CNC 펀칭 및 벤딩.

3단계 — 구조 프레임을 로봇 방식으로 용접한 후 눈에 보이는 이음매를 연삭합니다.

4단계 - 전처리 및 정전기 분말 코팅, 접착을 위해 오븐 경화.

5단계 - 전원 조립: 모듈 장착, 모선 토크 및 확인 표시, 하니스 배선 및 열원에서 분리.

6단계 - 제어 장치: 보드, 계량기, 스크린 및 액세스 리더를 장착하고 연결했습니다.

7단계 - 펌웨어 로드, 센서 교정 및 미터 확인.

8단계 - 완전 부하 실행, 배터리 안전 테스트, IP 확인, 포장 및 팔레타이징.

30kW와 대안 중에서 선택하기

대략 한 시간 안에 베이가 뒤집어지고 에너지를 충전할 때 30kW를 사용하십시오. 이는 승용차에 대한 진정한 종량제 비즈니스 사례를 지원하는 당사 제품군 중 가장 작은 장치입니다.

사무실, 호텔, 장기 주차장 등의 경우 반일 단위로 주차를 측정할 경우 20kW로 낮춥니다. 아무도 사용하지 않는 100A에 돈을 지불하는 것은 낭비입니다.

더 큰 팩을 실행하는 경우 최대 40kW까지, 30분 미만 세션 또는 이중 건 작동이 필요한 경우 플로어 스탠딩 범위로 60kW 이상으로 확장하세요. 먼저 확인해야 할 사항: 30kW는 위상당 약 45A를 소비합니다. 들어오는 공급 장치가 이미 용량에 근접한 경우 충전기가 아닌 그리드 연결이 제약이 되며 이는 주문하기 전에 논의할 가치가 있는 사항입니다.

입찰 시 비교 포인트

800V에서의 전류 정격에 대해 경쟁 30kW 장치에 문의하십시오. 많은 사람들이 400V에서 100A를 인용하고 최고 범위에서는 상당히 적습니다. 우리는 밴드 전체에 걸쳐 100A를 보유합니다.

레벨 1.0 측정이 표준인지 아니면 업그레이드인지 물어보세요. 여러 경쟁 장치에서는 업그레이드입니다.

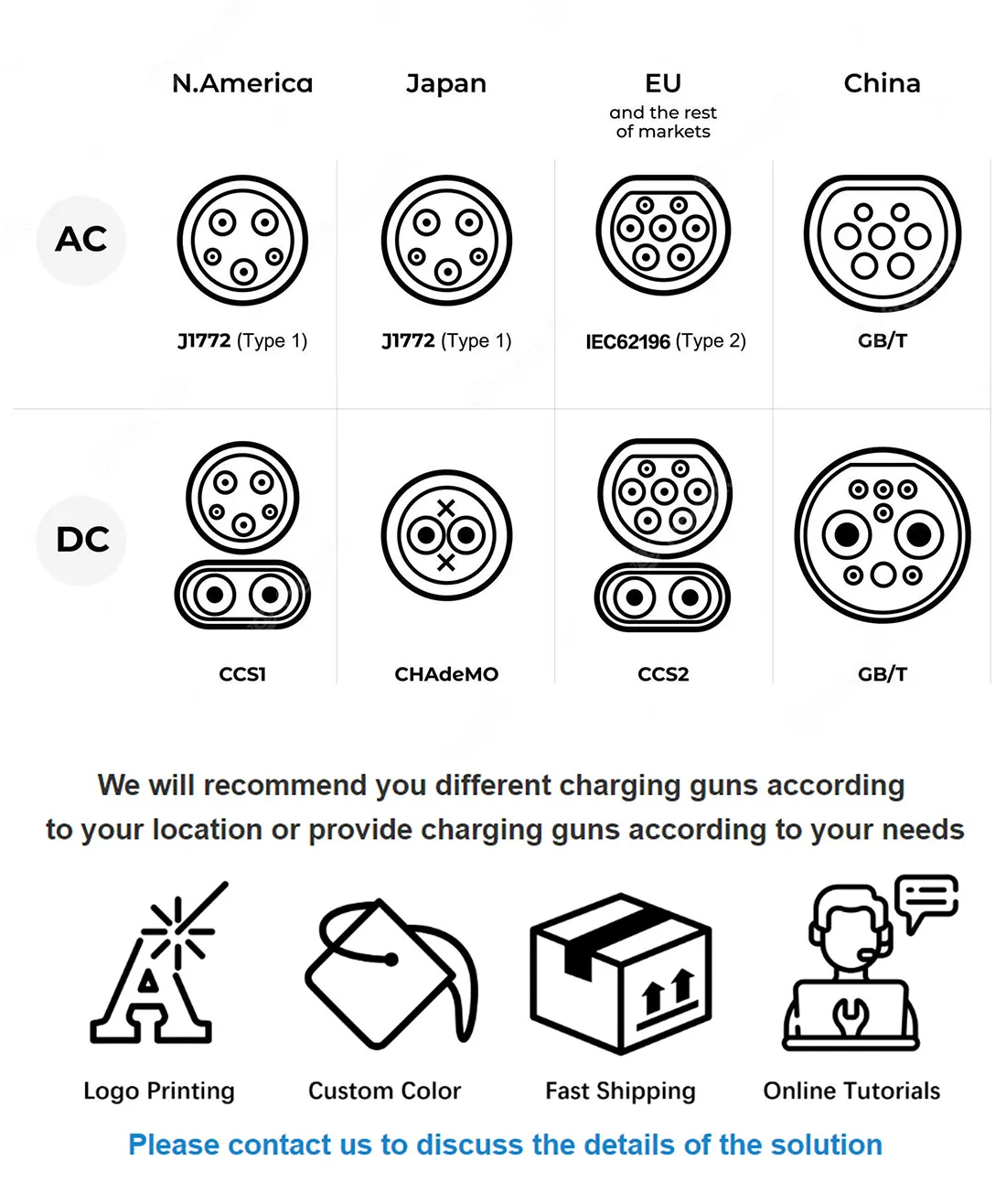

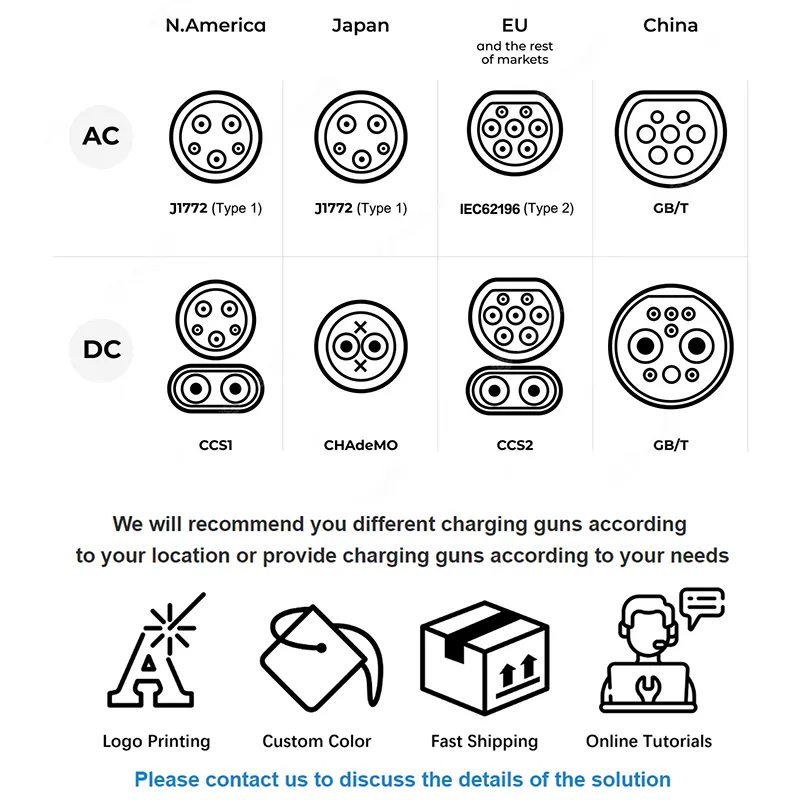

주문 후 커넥터 옵션에 대해 문의하세요. 우리는 동일한 플랫폼에 CCS1, CCS2, CHAdeMO, GB/T 및 NACS를 구축합니다.

리드타임: 표준 영업일 기준 15-20일, 맞춤형 브랜딩의 경우 25-30일. MOQ 1개 단위 표준, 맞춤형 색상 또는 로고는 50개입니다.

보증: 전원 모듈 포함 2년, 주문 시 3~5년까지 연장 가능.

포장, 무게 및 배송 조건

단일 단위 수출 상자의 크기는 약 540 × 750 × 330mm이며 총 중량은 약 45kg이며 EPE 폼과 건조제가 포함된 밀봉된 수분 라이너가 포함된 5층 보드입니다.

훈증 없는 열처리 목재에 팔레트당 12개 단위를 묶고 신축성 있게 포장한 것입니다. 20피트 컨테이너에는 약 96개의 팔레트 단위가 들어 있습니다. 40피트 높이의 큐브에는 대략 200이 필요합니다.

우리는 EXW, FOB Ningbo 또는 Shanghai, CIF 및 DDP를 대부분의 유럽 및 걸프 지역에 견적합니다. 샘플은 항공으로 이동하거나 5~7일 내에 배송됩니다. 제공되는 서류: 상업 송장, 포장 목록, CE 적합성 선언, 일련번호가 있는 테스트 보고서, 목적지에서 요구하는 원산지 증명서.

판매 후 약속

전원 모듈, 제어 전자 장치, 계량기, 접촉기 및 HMI에 대한 2년 보증.

사이트가 연결된 OCPP를 통해 원격으로 오류 코드를 읽어 현장 방문 없이 대부분의 문제를 해결합니다.

확인 후 48시간 이내에 교체 부품이 발송됩니다. DHL 또는 FedEx로 운송하는 데 영업일 기준 3~5일이 소요됩니다.

권장되는 연간 유지 관리: 팬 및 필터 점검, 개스킷 검사, 단자 토크 확인, 계기 무작위 점검. 절차는 설명서에 문서화되어 있습니다.

엔지니어와의 화상 통화를 통해 새로운 현장의 첫 설치에 대한 무료 원격 시운전 지원을 제공합니다.

운영자에게 비용을 초래하는 작동 오류

잘못됨: 자격을 갖추지 않은 채 '30kW 고속 충전'을 광고합니다. 오른쪽: 현실적인 세션 시간을 명시합니다. 20분을 예상하고 70분을 기다린 운전자는 요금 차이보다 더 많은 비용이 든다는 악평을 남긴다.

잘못됨: 전반적으로 위상 균형을 확인하지 않고 설치했습니다. 오른쪽: 여러 단위를 여러 단계에 걸쳐 배포합니다. 불균형 부하 트립은 접촉기 수명을 단축하고 공급합니다.

잘못된 점: 케이블이 주행 차선을 가로질러야 하는 곳에 장치를 장착하는 것입니다. 오른쪽: 케이블이 바퀴 아래에 놓이지 않고 총이 차량 흡입구에 도달하도록 위치를 지정합니다. 케이블 손상은 가장 일반적인 비보증 수리입니다.

잘못된 점: 시운전 후 기본 요금을 그대로 두는 것입니다. 오른쪽: 한 번 구성하고 테스트 충전하세요. 아무도 확인하지 않았기 때문에 운영자는 몇 주 동안 무료로 전기를 가동했습니다.

잘못된 점: 1년 동안 팬 필터를 무시한 것입니다. 오른쪽: 먼지가 많은 장소를 분기별로 청소합니다. 제한된 공기 흐름으로 인해 열 롤백이 발생하고 사용자는 이를 느린 충전으로 경험합니다.

운영자 피드백

크로아티아의 한 슈퍼마켓 체인은 2025년에 4개 매장에 8개 유닛을 배치했습니다. 시설 관리자는 6개월 동안 베이당 하루 평균 3회 미만의 세션을 활용했다고 보고했으며, 벽걸이를 사용하면 주차 공간을 캐비닛에 맡기는 대신 기존 주변 벽을 사용할 수 있다는 점을 지적했습니다.

바쿠의 한 택시 협동조합이 5대를 구입했습니다. 그들의 피드백은 구체적이었고 전달할 가치가 있었습니다. 운전자는 장치 가까이에 서 있는 동안 가독성을 위해 화면이 약간 아래쪽으로 기울어지기를 원했기 때문에 반복 순서에 따라 브래킷 형상을 조정했습니다.

3개 창고에 걸쳐 12개 장치를 운영하는 터키의 한 물류 계약자는 20kW 및 40kW 모델과의 공유 인클로저로 인해 3개의 개별 키트가 아닌 전체 공간에 대해 팬 세트 1개, 접촉기 1개, 스크린 1개를 보유하는 예비 부품이 줄었다고 언급했습니다.

자주 묻는 질문

Q: 한 유닛이 하루에 몇 대의 자동차를 서비스할 수 있습니까?

A: 거래일 동안 지속적인 수요를 가정할 때 현실적인 전환 시간이 있는 20~80% 세션의 6~8대의 승용차입니다.

Q: 어떤 입력 전류를 끌어오나요?

A: 최대 출력에서 ​​380V 3상 공급 장치의 위상당 약 45A입니다. 여러 개를 주문하기 전에 보드 용량을 확인하십시오.

Q: 전기 밴에는 30kW가 충분합니까?

A: 하룻밤 또는 여러 시간 거주의 경우 그렇습니다. 대형 팩의 신속한 중간 교대 처리를 위해서는 60kW 이상을 살펴보십시오.

Q: 두 대의 차량을 동시에 충전할 수 있나요?

A: 아니요, 이것은 단일 총 유닛입니다. 분할형 전원 캐비닛으로 동시 다중 건 충전이 시작됩니다.

Q: 태양광 및 저장 장치 설치와 함께 작동합니까?

A: 예, 현장 에너지 관리 시스템을 통해 가능합니다. 귀하의 인버터와 EMS 플랫폼을 알려주시면 통합 경로를 확인해 드리겠습니다.

Q: 결제는 어떻게 처리되나요?

A: 레벨 1.0 측정은 OCPP 백오피스에 데이터를 공급합니다. 또는 RFID 카드를 사용하여 독립형으로 실행하고 내부 세션 로그에서 조정하십시오.

Q: 어떤 유지 관리가 필요합니까?

A: 먼지가 많은 현장에 대한 분기별 필터 및 팬 점검, 연간 개스킷 및 토크 점검. 필터 외에는 소모성 부품이 없습니다.

Q: 인클로저에 브랜드를 붙일 수 있나요?

A: 예 — 50개 단위의 맞춤형 색상 및 화면 그래픽, 색상 변경에 대한 도구 비용 없음, 영업일 기준 25-30일 리드 타임.
