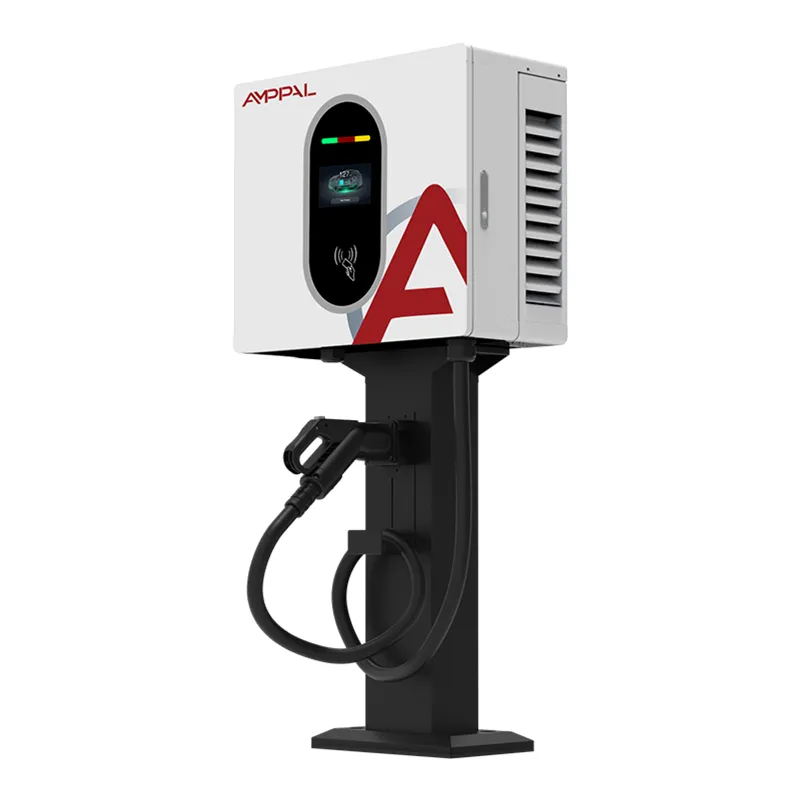

차량 기지용 40kW 고전력 벽걸이형 DC EV 충전기

우리가 벽에 걸 수 있는 가장 높은 힘

40kW는 벽 장착을 위한 실용적인 천장이며, 우리는 그 이유를 직접적으로 설명합니다. 이 외에도 열 출력과 단위 질량으로 인해 벽 브래킷은 잘못된 엔지니어링 답변이 됩니다. 결국 무거운 상자, 강제 환기 제한 및 대부분의 건물 소유주가 승인을 거부하는 구조적 수리로 끝납니다. AF-DC-040-B-A-O-2-H는 바로 그 경계에 있습니다.

그 아래에 머무르면 얻을 수 있는 것이 중요합니다. 콘크리트 받침대도 없고, 케이블 트렌치도 없고, 충전기 자체의 주차 구역 손실도 없고, 임대만 할 수 있는 표면에 대한 영구적인 변경도 없습니다. 천장 높이가 2.2m인 지하 주차장에서는 벽걸이 장치가 물리적으로 작동하는 유일한 옵션인 경우가 많습니다.

출력은 200-1000VDC에서 0-133A입니다. 이는 가정용 라디에이터보다 벽 면적을 적게 차지하는 박스에서 60kW 및 120kW 캐비닛과 동일한 전압 창입니다.

벽 장착이 실제로 당신을 구하는 것

토목 공사 없음: 플로어 스탠딩 캐비닛에는 일반적으로 기초, 도관 라우팅 및 복원이 필요합니다. 벽 장착은 프로젝트 비용에서 해당 라인을 완전히 제거합니다.

주차 공간 분실 없음: 바닥 캐비닛과 안전 여유 공간이 사용 가능한 공간을 차지합니다. 벽이나 기둥에 볼트로 고정하면 장치에 아무 것도 걸리지 않습니다.

낮은 천장에서도 사용 가능: 브래킷 높이 660mm로 1.9m 캐비닛이 경사로 높이 제한을 통과할 수 없는 지하 주차장에 적합합니다.

역방향 설치: 임대 건물에서는 장치가 벽에서 분리되고 고정 장치가 양호하게 만들어집니다. 많은 집주인은 기초 공사를 거부하면서도 이를 승인할 것입니다.

20kW 및 30kW 모델과 동일한 450 × 660 × 240 설치 공간: 혼합 전력 현장에서는 하나의 브래킷 설계와 하나의 예비 목록을 공유합니다.

전체 전압 범위에서 133A 출력: 정격 전류는 800V로 유지되며, 이는 얇은 사양의 경쟁업체에 비해 부족합니다.

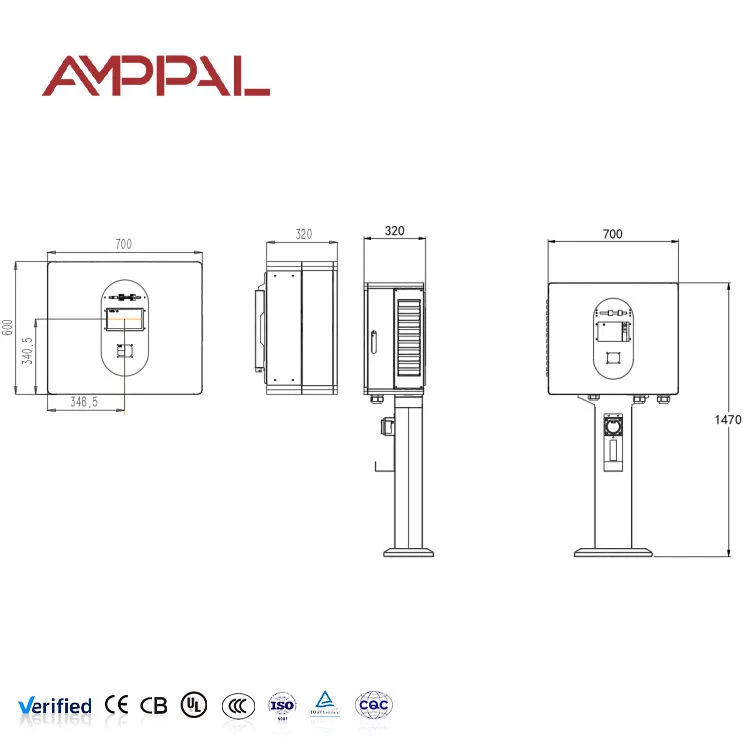

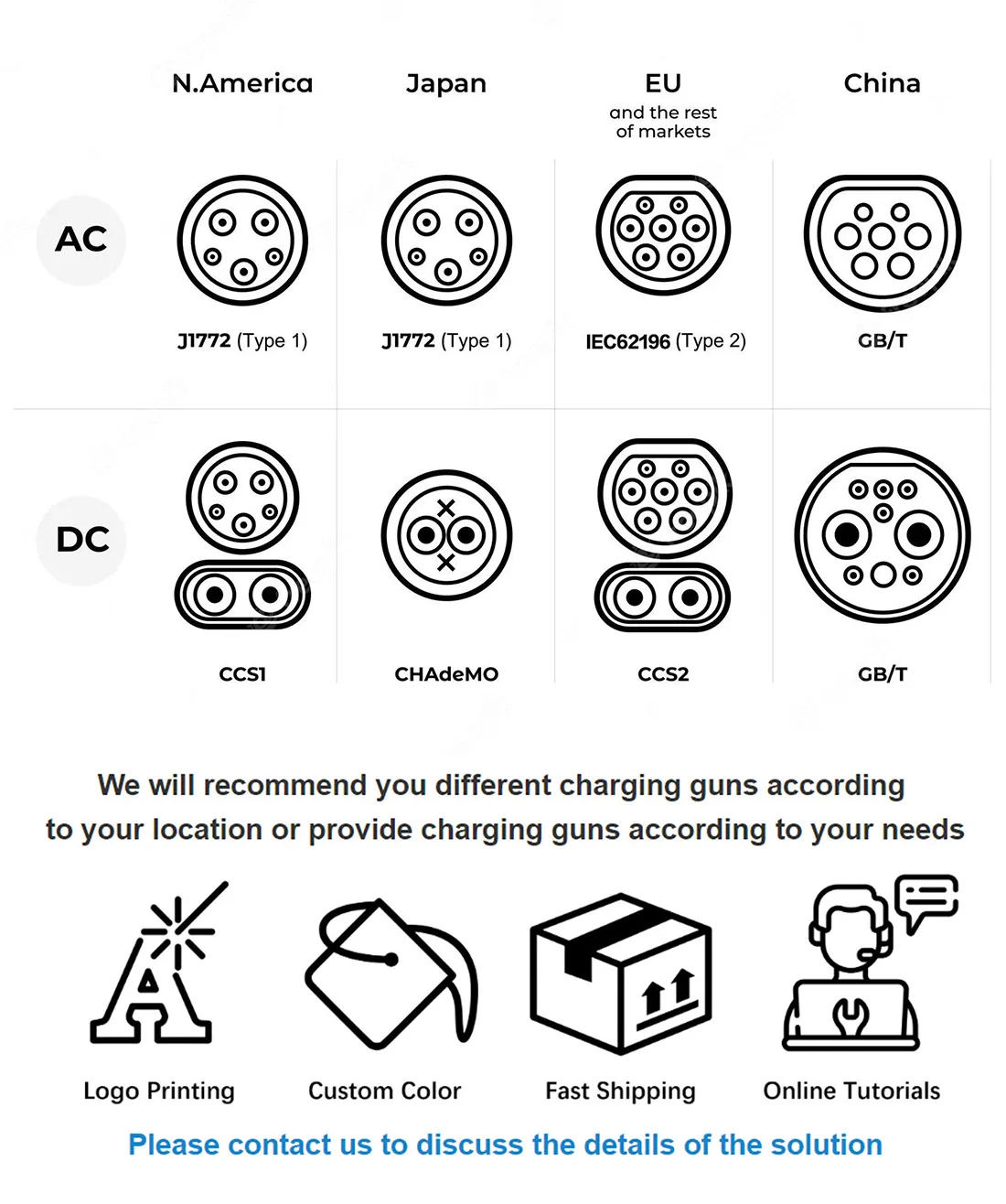

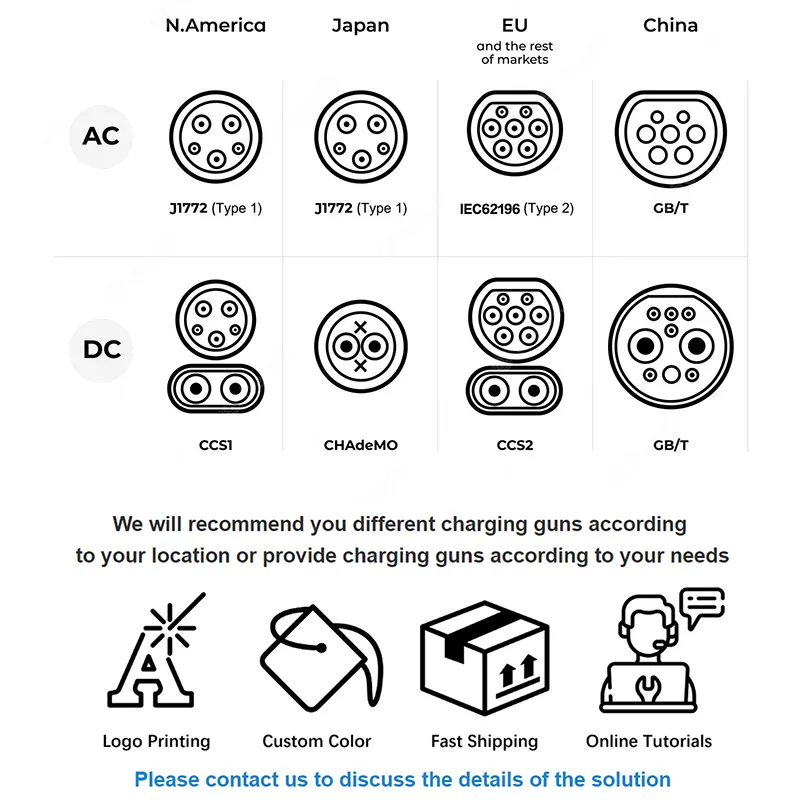

기술 사양

이 모델이 유일하게 적합한 사이트

지하 및 다층 주차장: 천장 높이와 경사로 간격으로 인해 바닥 캐비닛이 제외됩니다. 컬럼 장착이 이 장치에 잘 맞습니다.

임대 소매 앞마당: 착공할 수 없는 임차인은 여전히 ​​현장에서 DC 충전을 원합니다.

역사적이거나 계획이 제한된 도심: 새로운 거리 시설물을 거부하는 당국은 기존 구조물에 벽 고정 장치를 허용하는 경우가 많습니다.

소형 도시 주유소: 앞마당 지역은 이미 연료 섬과 순환을 위해 투입되었습니다. 상점 건물의 벽 공간은 무료입니다.

벽에 기존 3상 보드가 있는 창고 건물: 짧은 케이블 길이, 최소한의 설치 노동력, 빠른 시운전.

벽면 장착 한계를 고려한 열 설계

95% 효율로 작동하는 40kW 변환기는 대략 2kW를 열로 소산합니다. 바닥 캐비닛에는 열이 많이 발생하고 작업하기에 높은 굴뚝이 있습니다. 벽에는 둘 다 없으므로 공기 흐름 경로를 가정하기보다는 설계해야 합니다.

인클로저의 흡기량은 낮고 배기량은 높으며 내부 배플은 제어 전자 장치와 계량기에서 뜨거운 공기를 차단합니다. 즉, 요리할 때 정확도가 떨어지는 구성 요소입니다. 팬은 온도 조절이 가능하며 조건이 요구하는 만큼만 작동하므로 주거 지역에서도 장치를 허용 가능한 수준으로 조용하게 유지합니다.

출력 롤백은 바이너리가 아닌 점진적입니다. 주변 온도와 부하로 인해 모듈 온도가 한계에 가까워지면 충전기는 전류를 점진적으로 줄이고 세션 시간은 더 길어집니다. 트립되어 운전자를 덤프하지 않습니다. 이러한 동작은 공기 교환이 제한된 밀폐된 지하 주차장에서 가장 중요하며, 바로 이 장치가 설치되는 곳입니다.

테스트 및 인증 기록

EN IEC 61851-1:2019 및 EN IEC 61851-23:2014 준수; CE 문서와 일련화된 테스트 보고서는 각 장치와 함께 제공됩니다.

이 모델에 특정한 확장된 열 흡수 — 인클로저 및 모듈 온도가 기록되는 동안 전체 40kW 부하가 유지됩니다. 이는 벽걸이형 범위에서 가장 높은 열 밀도이기 때문입니다.

100% 절연 내력 및 절연 저항 테스트.

교정된 기준에 대한 미터 검증 단위당 레벨 1.0 정확도가 확인되었으며 일련번호에 기록되었습니다.

IP54 인증 및 인클로저 마감 처리에 대한 96시간 염수 분무.

요청 시 브래킷 및 고정 당김 테스트 데이터 제공 - 건물 측량사가 설치를 승인하기 전에 구조적 타당성을 요청할 때 유용합니다.

제조 단계

1. 입고 시 구성 요소 확인: 전원 모듈, 접촉기, 미터, 커넥터 및 팬이 사양에 맞게 확인됩니다.

2. 인클로저 패널의 CNC 펀칭 및 프레스 브레이크 성형; 공기 흐름 구멍은 나중에 뚫는 것이 아니라 펀치 프로그램의 일부입니다.

3. 프레임과 브래킷 인터페이스의 로봇 용접 후 솔기 마무리.

4. 표면 준비 및 오븐 경화를 통한 정전기 분말 코팅.

5. 동력전달장치 조립 - 모듈, 모선 및 내부 배플링 설치. 모든 전원 단자에 토크를 가하고 증인 표시를 합니다.

6. 제어 및 계량 어셈블리, 하니스 라우팅이 뜨거운 공기 경로에 닿지 않게 유지됩니다.

7. 펌웨어 로딩, 센서 교정, 참조에 대한 미터 검증.

8. 확장된 전체 부하 열 실행, 안전 테스트, IP 확인, 수출 포장.

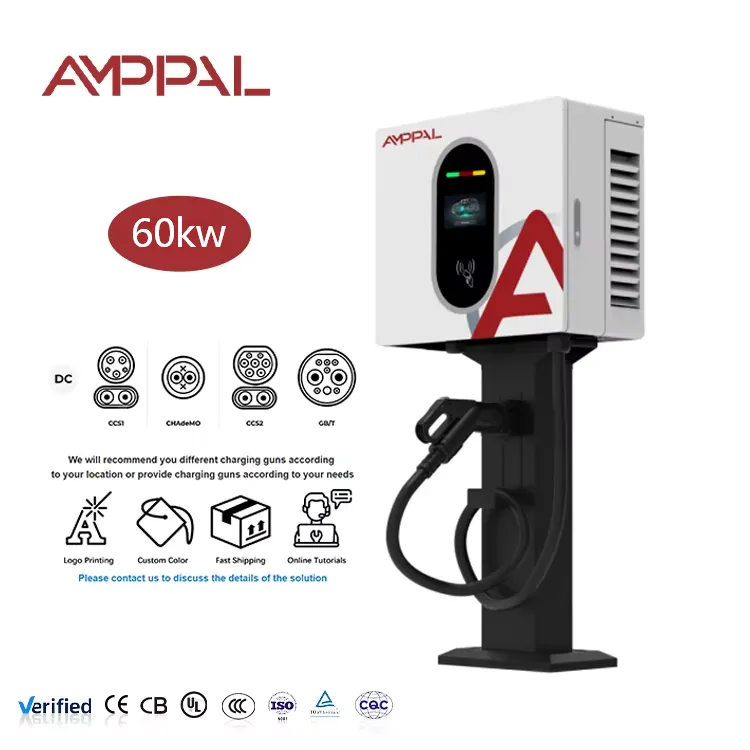

벽에 40kW, 아니면 바닥에 60kW?

이는 이 전력 수준의 대부분의 구매자가 실제로 내리는 결정이므로 이에 대한 솔직한 내용은 다음과 같습니다.

바닥 공간을 이용할 수 없거나, 기초 공사가 금지되거나 비경제적이거나, 천장 높이가 제한되거나, 설치가 양방향이 가능해야 하는 경우 40kW 벽 장치를 선택하십시오. 이는 위상당 약 60A를 소비하며, 이는 기존의 많은 상업용 보드가 업그레이드 없이 수용할 수 있는 수준입니다.

공간과 공급 용량이 있거나, 이중 건 작동을 원하거나, 공공 앞마당을 위한 더 짧은 세션이 필요한 경우 60kW 바닥 설치형 장치를 선택하십시오. 전달된 킬로와트당 가격이 일반적으로 더 좋고, 바닥 캐비닛을 정비하는 것이 더 쉽습니다. 기술자는 플랫폼이 아닌 지상에 서서 작업합니다. 두 가지 옵션이 모두 열려 있는 경우 일반적으로 바닥 유닛을 구매하는 것이 더 좋습니다. 이 제품은 그렇지 않을 때 그 자리를 차지합니다.

경쟁 40kW 장치에 대해 지정하는 방법

고전압 전류: 전체 200-1000VDC 범위에서 133A를 유지합니다. 가격을 비교하기 전에 다른 대안에서 800V에서 동일한 수치를 요청하십시오.

정격 감소 시 열 동작: 밀폐된 공간의 주변 온도 45°C에서 어떤 일이 발생하는지 물어보세요. 점진적인 롤백은 세션을 계속 실행합니다. 힘든 여행은 그렇지 않습니다.

계량: 레벨 1.0을 표준으로 하며 일련번호별로 교정이 기록됩니다.

구조 문서: 브래킷 당김 테스트 데이터가 제공되어 상업용 건물의 건물 승인 기간이 단축됩니다.

상업적 조건: 영업일 기준 15-20일의 리드타임을 갖춘 MOQ 1 단위 표준; 맞춤형 브랜딩에는 50개 단위, 근무일 기준 25-30일이 소요됩니다. 2년 보증, 연장 가능.

포장, 중량 및 화물 계획

각 장치는 약 540 × 750 × 330mm 크기, 총 중량 약 52kg의 5층 상자에 담겨 배송됩니다. 이는 세 가지 벽걸이형 모델 중 가장 무거우므로 기계적으로 조작하거나 설치 지점에 두 사람이 설치하도록 계획하세요.

끈으로 묶고 신축성 있게 포장한 열처리된 훈증 무함유 목재에 수출 팔레트당 10개 단위가 있습니다. 20피트 컨테이너에는 약 80개의 팔레트 단위가 필요하며, 40피트 높이의 큐브에는 약 170개가 필요합니다.

대부분의 유럽 및 걸프 지역 목적지에 대해 사용 가능한 조건은 EXW, FOB 닝보 또는 상하이, CIF 및 DDP입니다. 샘플 단위는 5~7일 내에 항공 또는 특급 택배로 배송됩니다. 배송 문서에는 상업 송장, 포장 목록, CE 적합성 선언, 일련번호가 지정된 테스트 보고서 및 요청 시 원산지 증명서가 포함됩니다.

지원 및 서비스 가능 부품

전원 모듈, 제어 보드, 미터, 접촉기, 팬 및 스크린에 대한 2년 보증.

팬은 서비스 가능 품목으로 취급되며 장치를 분리한 상태에서 30분 이내에 현장에서 교체할 수 있으며 공장으로 반품할 필요가 없습니다.

연결된 사이트에서 OCPP를 통한 원격 오류 코드 검색 대부분의 진단은 방문 없이 완료됩니다.

결함이 확인된 후 48시간 이내에 예비 부품이 발송되며, 특급 택배를 통해 영업일 기준 3~5일이 소요됩니다.

분기별 필터 청소는 열 밀도를 고려할 때 이 모델에서 가장 중요한 단일 유지 관리 작업입니다. 설명서에는 사진과 함께 절차가 기록되어 있습니다.

40kW 벽 장치와 관련된 설치 실수

잘못된 점: 가벼운 블록워크나 스터드 파티션에 고정하는 것입니다. 오른쪽: 철근 콘크리트, 단단한 벽돌 또는 특수 제작된 강철 프레임. 케이블과 건을 부착하기 전 장치의 무게는 45kg을 초과합니다.

잘못된 점: 환기 평가 없이 밀폐된 지하 공간에 설치하는 것입니다. 오른쪽: 공간 내 공기 교환을 확인합니다. 밀폐된 공간에서 2킬로와트의 지속적인 열이 주변 온도를 높이고 롤백을 유발합니다.

잘못된 점: 공간을 절약하기 위해 장치를 머리 높이보다 높게 장착하는 것입니다. 오른쪽: 화면을 눈높이에 맞추고 총집을 편안하게 손이 닿는 곳에 두세요. 어색한 인체공학적 설계로 인해 지원 요청이 발생하고 케이블이 손상되었습니다.

잘못된 점: 40미터 이상을 연결하기 위해 공급 케이블의 크기를 줄이는 것입니다. 오른쪽: 전류 전달 용량뿐만 아니라 위상당 60A의 실제 경로에 대한 전압 강하를 계산합니다.

잘못된 점: 후면 여유 공간 없이 벽에 움푹 들어간 부분에 장치를 밀봉하는 것입니다. 오른쪽: 괄호 간격을 따릅니다. 후면 여유 공간은 설치 기본 설정이 아니라 냉각 설계의 일부입니다.

설치된 사이트의 보고서

이스탄불의 한 쇼핑센터 운영자는 바닥 설치 제안이 경사로 높이 조사에 실패한 후 2025년 지하 기둥에 6개의 유닛을 설치했습니다. 프로젝트 엔지니어는 결정적인 기술 포인트가 열 롤백 동작이라고 보고했습니다. 지하실은 8월에 따뜻해졌고 이전 공급업체의 장비를 사용하여 힘든 여행을 경험했습니다.

트빌리시 공항의 렌터카 지점은 캐노피 아래 4개 유닛을 운영하고 있습니다. 차량 감독관은 133A가 렌트 사이에 반납된 차량을 돌리기에 충분하며 벽 마운트를 사용하면 캐비닛 레이아웃에서는 불가능한 4개의 베이를 모두 완전히 사용할 수 있다고 지적했습니다.

주거용 블록 전체에 20개 이상의 이러한 장치를 설치한 독일의 한 설치자는 일관된 피드백을 제시했습니다. 즉, 브래킷 당김 테스트 문서는 건물 관리팀의 승인을 받고 모든 프로젝트에서 이를 요구한다는 것입니다.

일반적인 구매 전 질문

Q: 벽이 걸릴 수 있습니까?

A: 단위는 약 45kg입니다. 단단한 벽돌이나 철근 콘크리트가 필요합니다. 요청 시 브래킷에 대한 당김 테스트 데이터를 제공합니다.

Q: 어떤 공급 전류가 필요합니까?

A: 최대 부하 시 380V 3상에서 위상당 약 60A.

Q: 폐쇄된 지하주차장에서도 작동되나요?

A: 네, 환기 평가에 따라 달라질 수 있습니다. 최대 부하에서 약 2kW의 열을 지속적으로 방출합니다.

Q: 세션 속도는 얼마나 됩니까?

A: 차량의 BMS가 허용하는 범위에 따라 일반적인 60kWh 팩에서 20~80%의 충전 시간은 약 45~55분입니다.

Q: 40kW가 귀하가 만드는 가장 큰 벽걸이 장치입니까?

답: 그렇습니다. 그 위에는 벽 장착이 올바른 엔지니어링 솔루션이 아니기 때문에 바닥 설치형 장치를 만듭니다.

Q: 대신 기둥에 장착할 수 있나요?

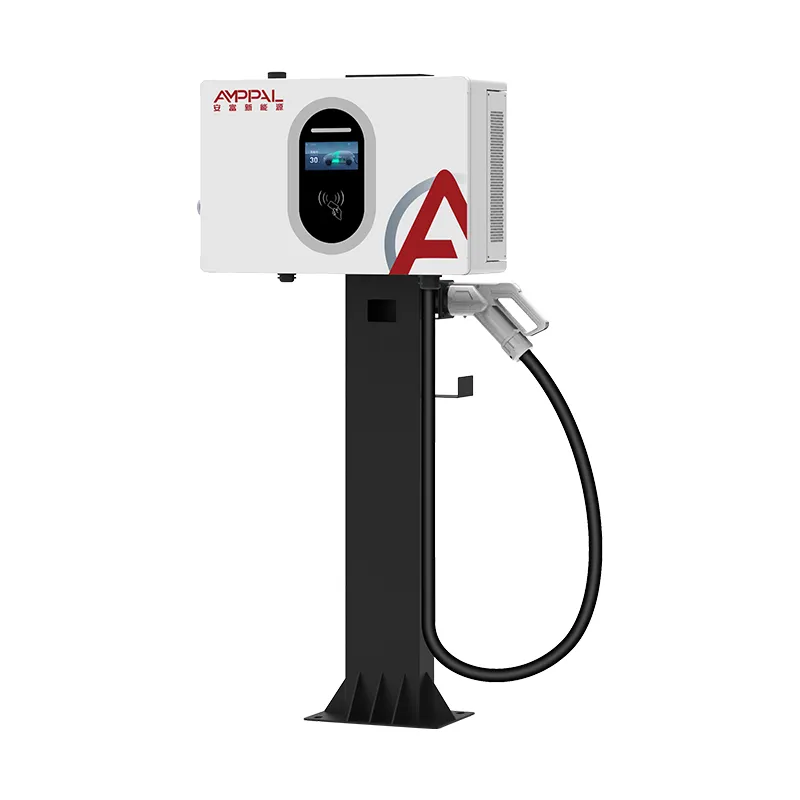

A: 그렇습니다. 기둥 장착 키트를 사용하면 기둥이 부하에 맞는 정격을 제공할 수 있습니다. 주문 시 지정하세요.

Q: 듀얼 건을 지원합니까?

A: 아니요. 단일 총입니다. 여러 대의 차량을 동시에 충전하려면 분할형 전원 캐비닛을 살펴보세요.

Q: 주거용 건물의 소음 수준은 어느 정도입니까?

A: 팬은 속도가 제어되며 부분 부하 시 조용합니다. 제한된 공간에서 최대 부하가 지속되면 실외 에어컨 콘덴서와 비슷한 소음이 발생할 수 있습니다.
