주거용 3.5kW 휴대용 AC EV 충전기

호스에도 견딜 수 있는 내후성

충전기의 실외 상태를 확인하는 가장 빠른 방법은 두 번째 숫자를 읽는 것입니다. IP54는 스플래시를 의미합니다. IP65는 호스를 의미합니다. 이 벽걸이형 장치는 두 번째 종류입니다.

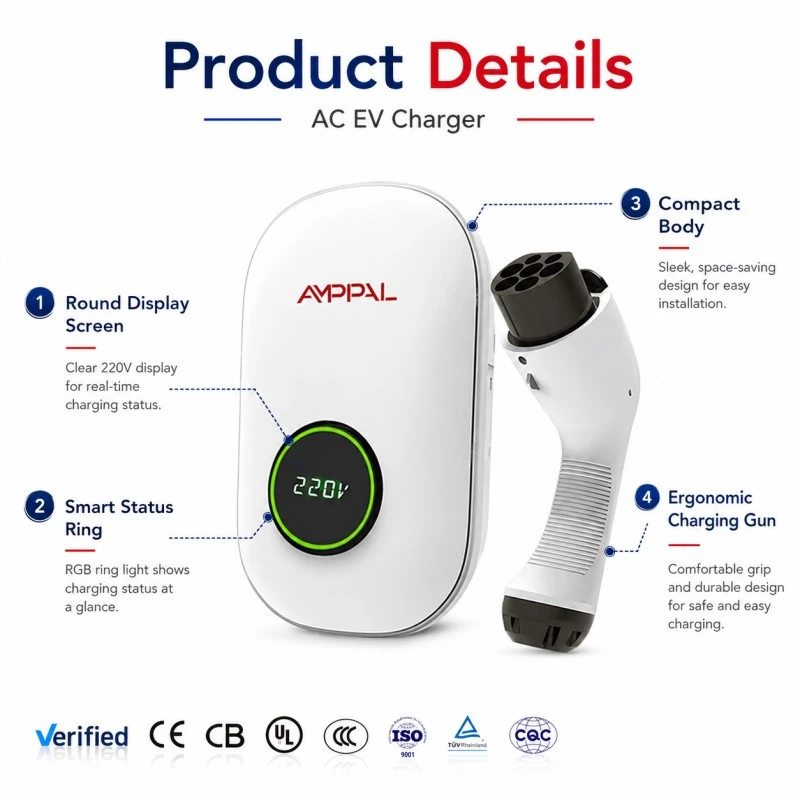

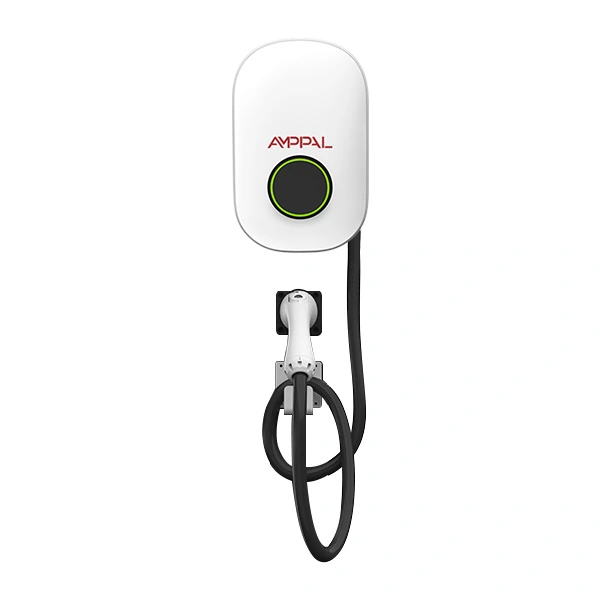

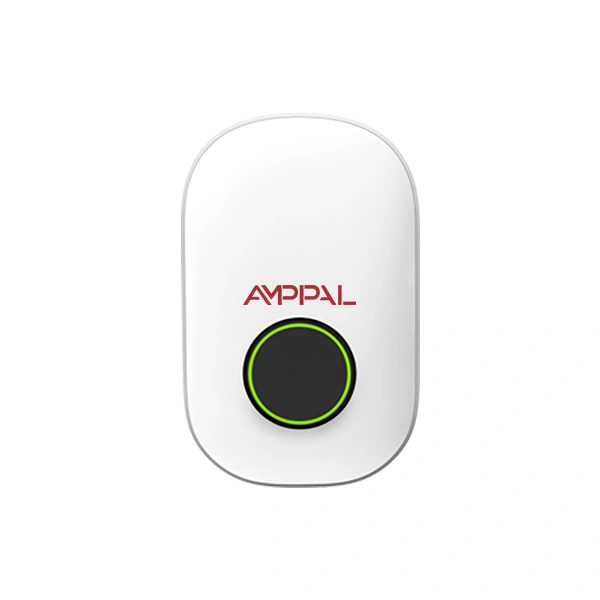

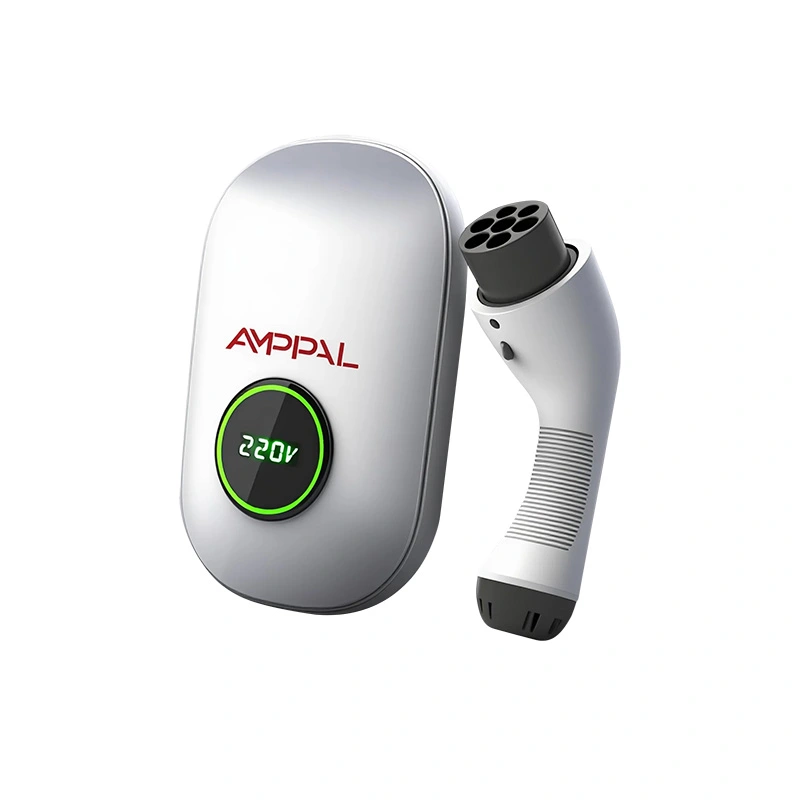

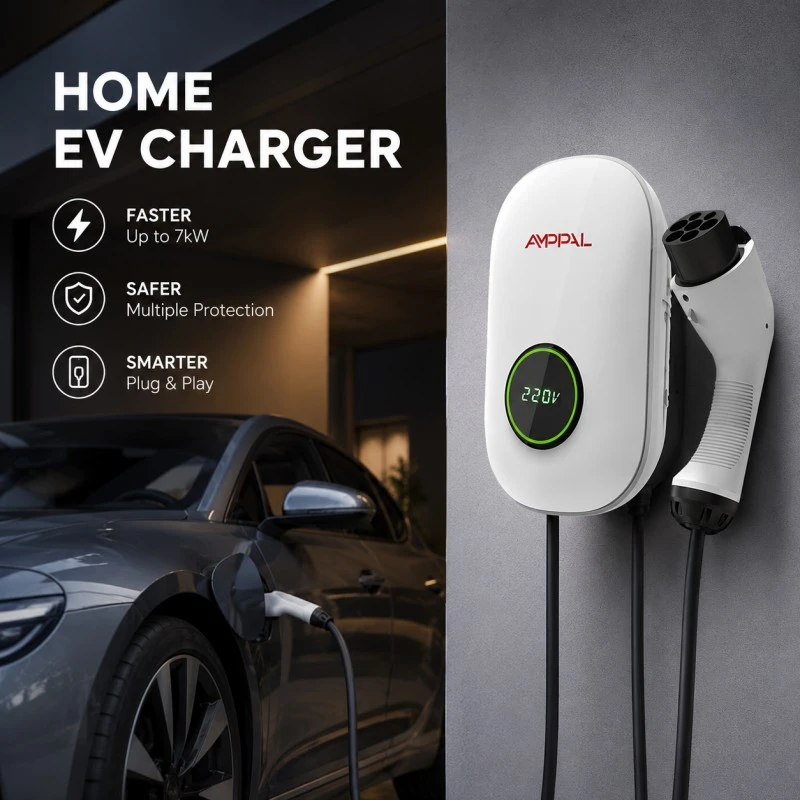

주거용 AMPPAL 3.5kW 휴대용 AC EV 충전기(AF-AC-3.5-B-A-O-1/2-SF)는 304 x 191 x 95mm 플라스틱 인클로저 벽면 상자로, 유형 2 소켓 1개가 있으며 220VAC 단상에서 16A 정격입니다. Bluetooth, WiFi 및 AMPPAL 앱으로 연결되며 -30°C ~ +50°C 작동 범위에서 IP65 등급을 제공합니다.

우리는 염분 공기, 먼지 폭풍, 장마비, 청소 직원의 고압 세척기 등 일반 충전기가 살아남지 못하는 장소를 위해 이 제품을 만들었습니다. 염수 분무, 실리카 먼지, 고압 세척기 등이 세 가지 킬러입니다. 이 주택은 세 가지 모두를 중심으로 구축되었습니다.

닦아야 할 터치 스크린도 없고 부식될 키패드도 없습니다. 인터페이스는 휴대폰입니다. 이러한 부품을 제거하는 것은 의도적인 것입니다. 인클로저의 개구부가 적고 염분 공기가 공격할 수 있는 항목이 적습니다.

IP65가 실외 충전을 변화시키는 5가지 방법

방진은 방진과 다릅니다. 6은 채석장이나 사막 건설 현장에서도 입자가 유입되지 않음을 의미합니다.

워터 제트가 허용됩니다. 청소하는 동안 장치에 물을 뿌리면 됩니다. 이는 대부분의 실외 충전기가 죽는 방식과 정확히 같습니다.

밀봉된 하우징은 결로가 발생하기 쉬운 기후를 막아줍니다. 개스킷은 전면 커버의 나사 패턴에 의해 고르게 압축됩니다.

-30°C ~ +50°C 범위는 히터나 팬 없이 북유럽의 겨울과 걸프만 여름에 적용됩니다.

플라스틱 인클로저는 녹이 슬지 않음을 의미합니다. 노출된 금속 모서리가 없고, 부식되는 힌지 핀이 없으며, 본체는 한 사람이 설치하기에 충분히 가볍습니다.

실패할 일이 한 가지 적습니다. 카드 판독기와 키패드가 없다는 것은 인클로저의 개구부가 적고 염분이 공격할 부품이 적다는 것을 의미합니다.

기술 사양

이 장치가 만들어진 환경

염수 분무가 물에서 500m 이내의 모든 것에 정착하는 해안 주택과 별장.

미세 먼지가 더 작은 커넥터로 분쇄되는 먼지가 많은 지역의 건설 현장 캐빈 및 도구 창고.

몬순 기후: 벽걸이와 아래쪽을 향한 소켓은 물이 고이기 전에 물을 흘립니다.

습도가 높고 정기적인 세척 루틴을 갖춘 농장 별채와 마구간.

-30°C의 겨울로 인해 값싼 전자제품이 죽는 추운 지역; 장치는 전체 범위에 대해 평가되었습니다.

임시 및 임대 설정: 가볍고 벽에 장착되며 사이트 간 이동이 쉽습니다.

밤새도록 결로 현상이 발생하는 차고 및 간이 차고 벽; 밀봉된 보드는 습기를 으쓱합니다.

손님이 장비에 어려움을 겪는 임대 휴가용 부동산, 호스를 내려도 살아남는 장치는 대부분의 손님에게 살아남습니다.

비가 오면 실내에서는 무슨 일이 일어날까요?

물이 앞표지에 먼저 닿습니다. IP65 개스킷은 커버 뒤에 위치하며 케이블 글랜드는 진입점을 밀봉합니다. 장치가 인클로저 표면을 통해 대류 냉각되기 때문에 비가 내릴 수 있는 환기 슬롯이 없습니다.

Type 2 소켓에는 자체 뚜껑이 있습니다. 자동차의 전원을 연결하면 커넥터 자체가 방수 기능을 수행합니다. 유휴 상태에서는 뚜껑이 접점에 비와 먼지를 막아줍니다.

IP65가 의미하지 않는 것: 침수. 등급에는 웅덩이가 아닌 제트기 및 비에 대한 내용이 포함되므로 소켓을 아래로 향하게 하여 장치를 장착하고 베이스를 홍수 수위보다 높게 유지하십시오. 비가 옆으로 내리는 현장에서는 오목한 소켓과 낮은 높이의 뚜껑을 통해 물이 접점에 닿기 전에 더 긴 경로를 제공합니다.

차가운 행동 역시 주의할 가치가 있습니다. 밀봉된 볼륨은 호흡이 거의 없기 때문에 통풍구를 통해 관리되지 않고 관절에서 습기가 차단됩니다. 극심한 동결-해동 주기에서도 처마 아래에 설치하는 것이 좋습니다. 이렇게 하면 비용이 전혀 들지 않고 마지막 의심도 사라집니다.

IP65 등급에 대한 테스트

배치 샘플은 IEC 60529에 따라 IPX5 워터젯 테스트를 실행합니다. 6.3mm 노즐은 분당 12.5리터로 3분 동안 모든 각도에서 분사됩니다.

먼지 챔버를 실행하여 IP6X 절차에 따라 8시간 후에 먼지가 유입되지 않는지 확인합니다.

장치의 100%가 Hi-Pot 유전체 및 접지 연속성 검사를 통과합니다.

IEC 60068에 따라 -30°C ~ +70°C의 열 순환과 샘플링된 장치에 대한 96시간 염수 분무.

인클로저가 밀봉된 상태에서 48시간 전체 부하 번인(burn-in)이 가능하며 내부 온도도 기록됩니다.

ISO 9001:2015에 따른 RoHS/REACH 준수 구성요소; 저전압 및 EMC 지침에 따른 CE.

모든 장치의 일련번호는 테스트 기록과 연결되어 있으므로 배치 인증서를 특정 생산일까지 추적할 수 있습니다.

인클로저 제작 방법: 8단계

성형: 하우징은 도구에 설계된 개스킷 홈과 장착 지점을 사용하여 사출 성형됩니다.

개스킷 장착: IP65 씰이 장착되고 백라이트 아래에서 연속 비드가 있는지 확인됩니다.

PCBA: 전원 보드, Bluetooth/WiFi 모듈, 미터링이 SMT 라인에 채워집니다.

보호 코팅: 메인보드는 최종 조립 전에 얇은 컨포멀 코팅을 받습니다.

씰이 작동하도록 하는 사양에 맞게 토크가 적용된 소켓 및 케이블 글랜드 어셈블리.

펌웨어 로드 및 앱 페어링 확인.

IP 샘플링: 각 배치의 장치가 워터젯 장비로 이동합니다.

Hi-pot, 시각적 QC 및 포장; 표준 주문은 영업일 기준 15~20일 내에 배송됩니다.

올바른 도구, 올바른 장소: 3.5kW 선택

3.5kW는 느리고 꾸준한 충전입니다. 일반적인 EV의 경우 시간당 약 15~17km의 주행 거리를 제공하며 대부분의 통근자는 하룻밤 동안 충전할 수 있습니다. 몇 시간 동안 주차장을 주차하고 회로가 일반 16A 소켓 회로인 경우 선택하세요.

전환이 필요할 때는 선택하지 마세요. 2시간마다 순환하는 택시 차량에는 7kW 또는 11kW가 필요하며, 3단계 서비스를 제공하는 차고지는 3.5kW 상자를 실행해서는 안 됩니다. 이것은 처리 기계가 아닌 가정용 및 가벼운 상업용 도구입니다.

진정한 승리: 전력이 아닌 실외 노출이 결정합니다. 위치가 해안, 먼지가 많거나 얼어붙은 경우 IP65 쉘은 적당한 출력에서도 정당화됩니다.

7kW 단상 장치와 비교하시겠습니까? 3.5kW는 16A를 소비하고 7kW는 32A를 소비합니다. 많은 오래된 주택과 코티지에는 16A 회로가 있지만 32A 회로는 없습니다. 배선에 따라 선택이 결정되면 3.5kW는 배선 재배선을 완전히 방지합니다.

구매자가 AMPPAL 실외기를 선호하는 이유

IP65는 테스트되었지만 가정되지는 않았습니다. 워터젯 및 먼지 챔버 결과는 배치별로 제공됩니다.

AMPPAL 앱을 사용하여 Bluetooth 및 WiFi를 통한 로컬 제어 세션을 시작하는 데 클라우드 계정이 필요하지 않습니다.

컴팩트한 304 x 191 x 95mm 하우징과 1인용 벽걸이 설치가 가능합니다.

CE 인증, 2년 표준 보증, 영업일 기준 15-20일 리드 타임, MOQ 1개 단위.

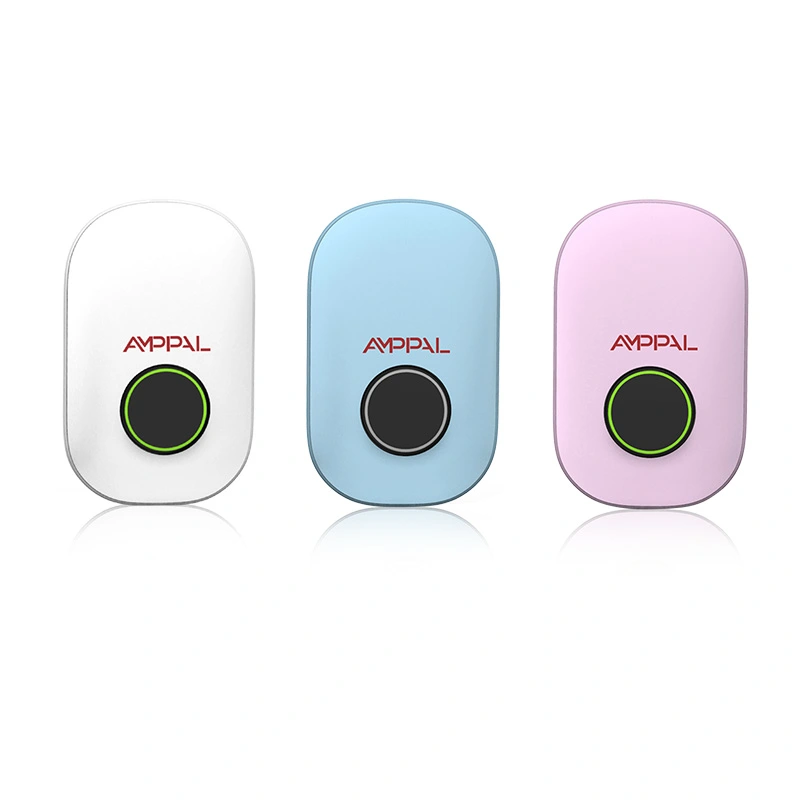

OEM/ODM: 로고, 하우징 색상 및 앱 브랜딩 맞춤형; 2014년부터 40개국 이상으로 수출.

재고 친화적인 예비품: 개스킷, 소켓 뚜껑 및 케이블 어셈블리가 유일한 소모품이므로 유통업체는 하나의 작은 키트를 보유하고 전체 설치 기반을 덮을 수 있습니다.

포장 및 배송 세부정보

각 장치는 대략 380 x 280 x 170mm 크기의 소매용 상자에 폼 보호 처리되어 있으며 벽면 브래킷, 나사 및 설명서와 함께 배송됩니다. 총중량은 약 3kg입니다.

2개 층의 팔레트당 40개 단위; 20피트 컨테이너는 약 1,500개를 수용하고 40HQ는 약 3,300개를 수용하므로 소규모 주문과 대규모 주문 모두 경제적으로 배송됩니다. 유통업체는 종종 이 모델을 7kW 및 11kW 버전과 하나의 컨테이너에 결합합니다.

견적은 FOB Ningbo 또는 Shanghai, EXW 가능합니다. 모든 배송에는 상업 송장, 포장 목록, 선하 증권, 원산지 증명서 및 CE 신고서가 함께 제공됩니다.

지원 및 수리 정책

배송일로부터 2년 표준 보증(봉인된 전자 장치를 포함한 제조 결함 포함).

영상 진단을 통한 24시간 기술 대응.

예비 부품: 개스킷 키트, 소켓 뚜껑, 케이블 어셈블리를 DHL/FedEx를 통해 영업일 기준 2일 이내에 배송해 드립니다.

사진 및 일련 번호로 RMA: 제품을 반품하기 전에 교체 또는 수리가 확인됩니다.

씰은 마모 품목입니다. 장치를 분해한 경우 개스킷을 교체하고 모든 수리 주문 시 새 개스킷을 무료로 제공합니다.

대부분의 경우 현장 수리가 가능합니다. 전면 커버와 개스킷은 표준 도구를 사용하여 분리되므로 뚜껑이 손상되었다고 해서 완전히 새 제품을 의미하는 것은 아닙니다.

취급 및 청소 참고 사항

잘못된 점: 뚜껑을 연 상태에서 소켓을 압력 세척하는 것입니다. 오른쪽: 소켓 뚜껑을 닫고 물을 뿌리기 전에 플러그가 꽂힌 커넥터를 덮습니다.

잘못된 점: 장치를 평평하게 장착하여 상단 가장자리에 물이 고이도록 합니다. 오른쪽: 브래킷의 기울기를 사용하여 얼굴에 물이 흐르도록 합니다.

잘못된 점: 인클로저를 통해 필드 케이블 입구를 뚫는 것입니다. 오른쪽: 공장 글랜드를 사용합니다. 현장에서 뚫은 구멍은 물이 들어가는 곳입니다.

잘못된 점: 홍수가 발생하기 쉬운 지역의 바닥에 장치를 두는 것입니다. 오른쪽: 알려진 범람선 위에 설치합니다. IP65는 다이빙 방지가 아닌 제트 방지 기능입니다.

잘못된 점: 수년간 UV에 노출된 후 개스킷을 무시하는 것입니다. 오른쪽: 씰을 매년 검사하고 깨진 경우 교체하십시오. 키트 비용은 진단 비용보다 저렴합니다.

혹독한 기후의 구매자 사례

노르웨이 해안의 한 오두막 주인은 바다에서 200m 떨어진 보트하우스 옆에 오두막을 설치했습니다. 두 번의 겨울 동안 염수 스프레이를 뿌린 후 유일한 문제는 뻣뻣한 소켓 뚜껑이었는데, 그는 이를 실리콘 스프레이로 느슨하게 했습니다. 전자 제품에는 결코 결함이 없습니다.

케냐의 한 건설 계약자는 먼지가 많은 고지대에 있는 현장 캐빈에 4개의 유닛을 유지하고 있습니다. 현장 관리자의 불만은 대부분의 불만과 정반대입니다. 장치가 너무 밀봉되어 먼지도 빠져나가지 못하고, 화창한 날에는 스크린 베젤 뒤에 얇은 필름이 쌓입니다.

칠레 광산 캠프는 고도에 직원 숙소를 배치하도록 주문했습니다. 전기 감독관은 -18°C에서 하룻밤을 보낸 후 -30°C 등급을 높이 평가했습니다. 그는 이전에 더 저렴한 충전기가 -10°C 이하에서 작동하지 않는 것을 본 적이 있었습니다.

이 보고서의 공통점은 아무도 물 피해에 대해 전화하지 않는다는 것입니다. 불만 사항은 외관상, 뻣뻣한 뚜껑 또는 빛바랜 베젤입니다. 이는 정확히 내후성 설계를 위해 소유자가 지불해야 하는 비용입니다.

전천후 충전에 관한 질문

Q: 실제로 장치에 직접 물을 뿌릴 수 있나요?

A: 예, IP65는 모든 방향에서 발생하는 저압 제트로부터 보호합니다. 물을 뿌리는 동안 소켓 뚜껑을 닫아 두십시오.

Q: IP54와 IP65의 차이점은 무엇입니까?

A: 두 번째 숫자: 4는 물 튀김에 저항하고 5는 제트에 저항합니다. 첫 번째 숫자 6은 방진 기능을 추가합니다.

Q: 영하 이하에서도 충전이 되나요?

A: 정격은 -30°C입니다. 자동차의 배터리 관리는 차가울 때 얼마나 많은 전력을 수용할지를 결정합니다.

Q: 플라스틱 하우징이 햇빛에 노출되면 노란색으로 변합니까?

A: 하우징은 UV 안정화 처리되어 있지만 야외에서 몇 년이 지나면 표면이 약간 변색될 수 있습니다.

Q: 클라우드 계정 없이 앱은 무엇을 합니까?

A: Bluetooth 페어링, 시작/중지 및 실시간 전력 표시는 로컬에서 작동합니다. WiFi는 일단 구성되면 원격 액세스를 추가합니다.

Q: 어떤 소켓과 케이블이 포함되어 있나요?

A: 고정 케이블이 있는 유형 2 소켓 1개; CCS 및 CHAdeMO는 AC 모델에는 제공되지 않습니다.

Q. 실내에도 설치 가능한가요?

A: 예, IP65 쉘은 어디에서나 작동합니다. 실내에서 사용하면 헤드룸이 사용되지 않습니다.

Q: 리드타임은 무엇입니까?

A: 표준 모델의 경우 영업일 기준 15-20일, MOQ 1개 단위.
