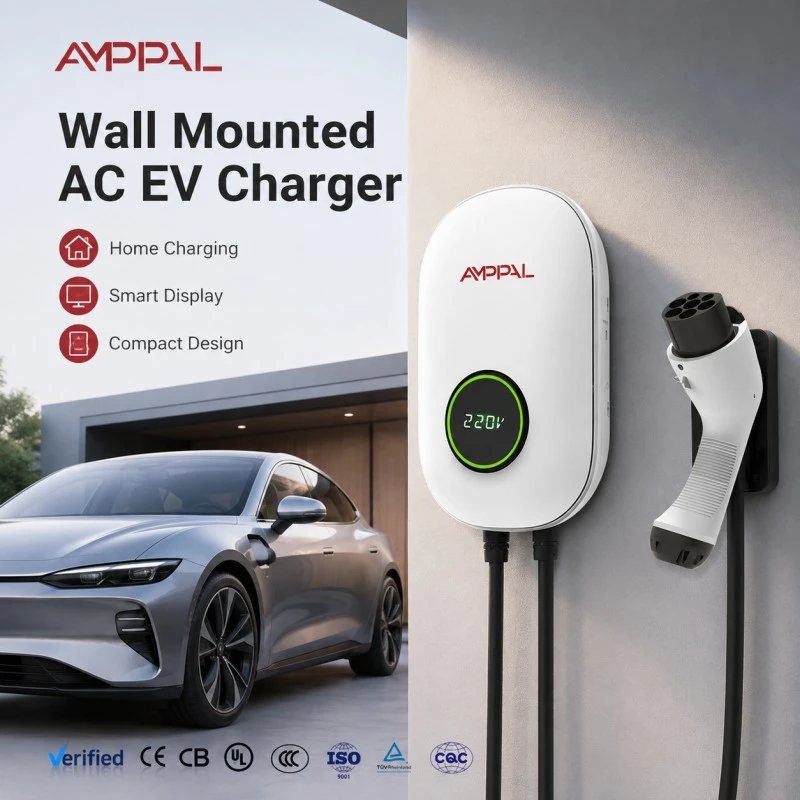

주거용 및 상업용 11kW 휴대용 AC EV 충전기

11kW가 유럽의 기본값이 된 이유

주택 재고가 충전기 전원을 결정합니다. 독일, 오스트리아, 북유럽, 베네룩스 국가 및 대부분의 중부 유럽 전역에서 가정에는 3상 400V 전원이 표준으로 연결되어 있습니다. 3상 각각에 Wallbox 16A를 공급하면 11kW를 얻을 수 있습니다. 공급 장치 업그레이드나 특별한 적용이 필요하지 않습니다.

주거용 및 상업용 11kW 휴대용 AC EV 충전기는 실용적인 이유로 더 둥글게 들리는 숫자가 아닌 11kW로 존재합니다. AF-AC-11-B-A-O-1/2-SF는 유럽 국내 배전반이 이미 제공할 수 있는 크기입니다.

물리학에 대해 명확하게 설명할 가치가 있습니다. 11kW는 고속 충전이 아닙니다. 이는 시간당 약 50~60km의 주행 거리를 반환하며, 이는 밤새 거의 모든 차량을 채울 수 있습니다. 20분 안에 배터리를 충전해야 한다면 DC가 필요하며 어떤 가격의 AC Wallbox도 이를 충족하지 못합니다.

단상 상자보다 3상이 더 나은 점

7.4kW 단상 장치 충전 속도의 약 1.6배이며, 위상당 전류는 증가하지 않습니다. 여전히 각 레그의 전력은 16A에 불과합니다.

L1, L2, L3에 걸쳐 균형 잡힌 추첨이 이루어집니다. 배전반은 모든 것을 전달하는 단상이 아닌 균일한 부하를 확인하므로 이웃도 충전 중인지 여부가 중요합니다.

도체당 전류가 낮다는 것은 긴 충전 세션 동안 케이블과 단자에 열이 줄어든다는 것을 의미합니다.

대부분의 유럽 시장 EV에 장착된 11kW 온보드 충전기와 호환됩니다. 차량을 조절하는 대신 차량의 전체 AC 기능을 사용할 수 있습니다.

IP65 밀봉 및 -30°C ~ +50°C 범위이므로 북유럽의 겨울이나 알프스의 보호되지 않은 벽이 사양 내에 있습니다.

304 × 191 × 95mm 크기로 3상 장치임에도 불구하고 한 사람이 장착할 수 있을 정도로 가볍습니다.

기술 사양

주택과 건물이 적합합니다

독일, 오스트리아 및 스위스 단독 주택: 소비자 단위에서는 3상이 표준이므로 11kW는 일반적으로 유틸리티 개입이 전혀 필요하지 않습니다.

야외 주차장이 있는 북유럽 호텔: -30°C 등급 및 IP65 본체는 겨울 동안 보호되지 않은 설치를 처리합니다.

네덜란드 및 벨기에 테라스형 주택: 좁은 측벽이나 공유 출입구에 적합할 만큼 컴팩트합니다.

2개 또는 3개 유닛에 적합한 소형 아파트 건물: 균형 잡힌 3상 부하로 인해 건물 공급이 한도 내에서 유지됩니다.

직원의 집에 주차된 회사 차량: 밤새 11kW로 하루 종일 운전할 수 있으며, APP 로그에는 비용 상환에 대한 깨끗한 기록이 제공됩니다.

장치가 3상 공급을 처리하는 방법

Wallbox는 AC를 차량으로 전환합니다. DC로의 변환은 자동차의 온보드 충전기 내부에서 발생합니다. 장치가 실제로 제어하는 ​​것은 파일럿 신호입니다. 이는 설치가 안전하게 제공할 수 있는 전류의 양을 자동차에 알려주고 자동차는 그에 따라 자체적으로 제한합니다.

접촉기가 닫히기 전에 장치는 접지 연속성을 확인하고 차량이 올바르게 연결되고 잠겨 있는지 확인합니다. 세션 동안 잔류 전류 감지 단계에서는 AC뿐만 아니라 DC 누출도 감시합니다. 이는 유럽에 판매되는 저렴한 수입품을 찾아내는 데 필요한 요구 사항입니다.

한 단계가 떨어지면(농촌 공급에서는 드문 일이 아님) 장치가 불균형을 감지하고 두 다리로 계속 진행하지 않고 중지합니다. 이러한 보호 덕분에 위상 오류가 손상된 온보드 충전기 대신 휴대폰에 기록된 이벤트가 됩니다.

유럽 ​​시장에 대한 규정 준수

모델 시리즈별로 기술 파일이 보관되어 있는 저전압 및 EMC 지침을 포괄하는 CE 적합성입니다.

모든 장치는 포장되기 전에 절연 내력 및 접지 연속성 테스트를 거칩니다. 이는 일괄 샘플링이 아닌 100% 테스트입니다.

단순한 스프레이가 아닌 워터젯을 통한 IP65 검증. 두 번째 숫자는 이것을 시장의 예산 측면을 지배하는 IP54 장치와 구분하는 것입니다.

생산 샘플의 -30°C ~ +70°C 사이의 열 순환은 북유럽 설치의 극한 보관 및 작동을 반영합니다.

AC 및 6mA DC 오류 감지에 대해 잔류 전류 보호 테스트를 거쳤으며 이는 유럽 설치자가 시운전 시 확인해야 하는 사항과 일치합니다.

일련 번호가 붙은 테스트 기록이 각 유닛에 함께 제공되므로 건물 조사관이 증거를 요구할 경우 문제가 단순화됩니다.

제조 루트

1. 구성품 섭취 - 접촉기, RCD 모듈, 컨트롤러 및 인클로저는 재고에 들어가기 전에 사양과 비교하여 확인됩니다.

2. 인클로저 성형 및 검사 - 폴리카보네이트 하우징의 밀봉면 평탄도를 검사합니다. IP65가 폴리카보네이트 하우징에 달려 있기 때문입니다.

3. 개스킷 피팅 - 단순히 제자리에 떨어뜨리는 것이 아니라 씰이 안착되고 확인됩니다.

4. 전자부품 조립 - AC 라인에 장착된 컨트롤러, 접촉기 및 RCD 스테이지 터미널 토크가 기록됩니다.

5. 참조 차량 시뮬레이터에 대한 펌웨어 로딩 및 파일럿 신호 교정.

6. 전기 안전 테스트 - 절연 강도, 절연 저항, 접지 연속성, RCD 트립 검증.

7. 모든 배치에서 샘플링된 장치에 대한 IP65 워터젯 테스트를 수행한 후 인클로저를 열어 건조한 내부를 확인합니다.

8. 기능성 담금질, 소매용 상자 포장 및 수출용 팔레타이징.

11kW를 구매해야 할까요, 아니면 7.4kW를 구매해야 할까요?

결정하기 전에 공급품과 자동차라는 두 가지 사항을 확인하십시오. 소비자 장치가 단상인 경우 이 모델은 올바른 구매가 아니며 국내 공급 장치를 3상으로 업그레이드하는 것은 순수하게 충전할 가치가 거의 없습니다. 대신 7kW 단상 버전을 구입하십시오.

그런 다음 차를 확인하십시오. 7.4kW 온보드 충전기가 장착된 차량은 이 장치에서 7.4kW를 끌어오며 그 이상은 소모하지 않습니다. 자동차가 사용할 수 없는 용량에 대해 비용을 지불하게 됩니다. 많은 인기 모델이 이 범주에 속하므로 가정하기보다는 확인해 볼 가치가 있습니다.

3상 공급 장치와 11kW 지원 자동차라는 두 상자가 모두 선택된 경우 이것이 올바른 선택이며 단상 장치 시간의 약 2/3에 배터리를 채울 것입니다.

다른 공급업체와 함께 제기할 포인트

IP 등급의 두 번째 숫자를 구체적으로 물어보세요. IP65는 워터젯을 견딜 수 있습니다. IP54는 튀는 것을 처리합니다. 노출된 유럽 벽에서는 두 겨울 안에 그 차이가 나타납니다.

6mA DC 잔류 전류 감지 기능이 내장되어 있는지, 아니면 외부 장치가 필요한지 문의하세요. 우리는 통합되어 있습니다.

위상 손실에 대한 동작에 대해 문의하세요. 2단계로 계속 작동하는 장치는 차량의 온보드 충전기를 손상시킬 수 있습니다.

인터넷이 없으면 어떻게 되는지 물어보세요. 이 장치는 휴대폰에서 Bluetooth를 통해 직접 제어되므로 네트워크 없이도 작동합니다.

상업적 조건: 표준 제작을 위한 MOQ 1개 단위, 영업일 기준 15~20일 생산, 2년 보증, 100개 단위부터 맞춤형 브랜딩 가능.

유럽으로의 포장 및 화물 운송

주거용 및 상업용 11kW 휴대용 벽걸이형 AC EV 충전 장치는 성형 폼 인서트 및 건조제 주머니와 함께 케이블을 포함하여 약 4.5kg 총 무게로 약 380 × 260 × 150mm 크기의 소매용 인쇄 상자에 포장되어 배송됩니다.

상자는 열처리된 훈증 무함유 목재 위에 신축성 있게 포장하고 끈으로 묶은 팔레트에 20개를 포장합니다. 20피트 컨테이너에는 약 1,800개의 컨테이너가 필요합니다. 적은 양은 무게가 가볍기 때문에 LCL이나 공기로 잘 이동합니다.

우리는 EXW, FOB Ningbo 또는 Shanghai, CIF 및 DDP를 대부분의 EU 목적지로 배송합니다. 문서에는 상업 송장, 포장 목록, CE 적합성 선언, 일련 번호가 지정된 테스트 보고서 및 원산지 증명서가 포함됩니다. 유통업체의 경우 귀하의 브랜드와 언어로 소매 포장을 인쇄할 수 있습니다.

보증 및 지속적인 지원

접촉기, RCD 스테이지, 컨트롤러 및 인클로저를 포함하는 전체 장치에 대한 표준 2년입니다.

오류는 일반적으로 APP 이벤트 로그를 통해 진단됩니다. 설치 담당자가 스크린샷을 보내면 사이트를 방문하지 않고도 원인을 식별할 수 있습니다.

결함이 확인된 후 48시간 이내에 교체 장치 또는 부품이 배송되며, 일반적으로 택배를 통해 유럽으로 영업일 기준 3~5일이 소요됩니다.

영어로 된 설치 매뉴얼, 배선도, 시운전 체크리스트가 제공됩니다. 대량 주문 시 독일어, 프랑스어, 네덜란드어 버전이 제공됩니다.

케이블, 개스킷 및 단자를 매년 육안으로 점검하는 것 외에는 정기적인 정비가 필요하지 않습니다.

피해야 할 설치 오류

틀린 점: 거리가 3상이기 때문에 집도 3상이라고 가정합니다. 오른쪽: 컨슈머 유닛을 열고 주문하기 전에 3개의 활성 도체를 확인하십시오.

잘못됨: 기존 공유 회로를 통해 연결합니다. 오른쪽: 설치에 적합한 크기의 자체 차단기와 RCD를 갖춘 전용 3상 회로를 실행합니다.

잘못된 점: 근거리에서 제트세척을 견디기 위해 IP65에 의존합니다. 오른쪽: 표준 테스트에서는 워터 제트에 대해 밀봉되어 있지만 인클로저 이음새에 압력 와셔를 직접 겨냥하지 마십시오.

잘못된 점: 케이블 입구가 위쪽을 향하도록 장착하는 것입니다. 오른쪽: 설명서의 방향을 따르세요. 물은 케이블을 따라 흘러 하늘을 바라보는 모든 입구에 고이게 됩니다.

잘못됨: 위상 회전 확인을 건너뛰었습니다. 오른쪽: 시운전 시 확인하십시오. 장치는 충전 대신 오류를 보고하며, 피할 수 없는 호출에는 설치자의 일일 요금이 부과됩니다.

유럽 ​​설치로부터의 피드백

니더작센의 한 설치자는 2025년 초부터 신축 주택에 약 40개를 설치했습니다. 그의 실용적인 의견은 다음과 같습니다. 독일의 다용도실은 혼잡하고 대형 월박스는 기본적으로 외부에 설치되는 경우가 많기 때문에 컴팩트한 본체가 사양서에서 제시하는 것보다 더 중요합니다.

북극권 안쪽에 위치한 트롬쇠(Tromsø)의 한 주택 소유자는 해당 장치가 두 겨울 동안 아무런 결함 없이 사용되었다고 보고했습니다. 하지만 그는 전자 제품이 예열되기 전에 전화 앱이 매우 추운 날씨에 연결되는 속도가 느리다는 점을 지적했습니다. 우리는 이를 펌웨어 팀에 전달했습니다. 이는 충전 문제가 아니라 Bluetooth 깨우기 동작입니다.

3개 건물에 걸쳐 6개 유닛을 운영하는 로테르담의 한 부동산 관리자는 균형 잡힌 3상 전력 공급이 결정적인 요인이었다고 말했습니다. 건물 공급은 모두 동일한 레그에 로드되는 6개의 단상 충전기를 수용할 수 없었을 것입니다.

일반적인 질문

Q: 집에 삼상이 있는지 어떻게 알 수 있나요?

답변: 소비자 장치에서 3개의 활성 도체가 있는지 확인하거나 계량기를 살펴보세요. 3상 계량기는 위상별로 별도의 판독값을 표시합니다. 전기 기술자가 몇 분 안에 확인할 수 있습니다.

Q: 내 차가 7.4kW AC만 사용한다면 어떻게 되나요?

A: 7.4kW로 충전됩니다. 손상된 것은 없지만 사용할 수 없는 용량에 대한 비용을 지불하고 있습니다. 대신 단상 모델을 구입하세요.

Q: 완전 충전하는 데 얼마나 걸리나요?

A: 시속 약 50~60km의 주행 가능 거리입니다. 60kWh 배터리를 20%에서 완충까지 약 5시간이 소요됩니다.

Q: 인터넷이 필요한가요?

A: 아니요. Bluetooth 제어는 네트워크 없이 휴대폰에서 충전기까지 작동합니다. 원격 가시성을 원하는 경우 WiFi는 선택 사항입니다.

Q: 스칸디나비아 지역의 실외 장착에 적합합니까?

A: 예 — IP65 및 정격 -30°C입니다. 케이블 입구에 물이 고이지 않도록 설명서의 장착 방향을 따르십시오.

Q: 어떤 커넥터가 장착되어 있나요?

A: 유형 2, 유럽 표준입니다. 케이블 길이는 5미터가 표준입니다.

Q: 추가 RCD가 필요합니까?

A: 이 장치에는 AC 및 6mA DC 잔류 전류 감지 기능이 통합되어 있습니다. 설치자는 업스트림 보호가 현지 배선 규정을 충족하는지 확인해야 합니다.

Q: 브랜드를 표시할 수 있나요?

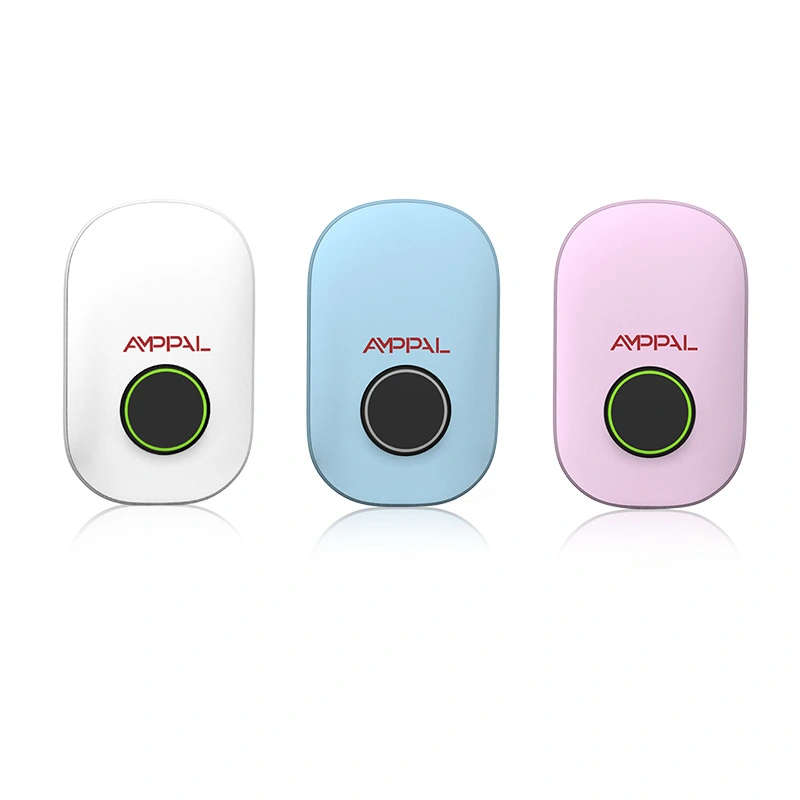

A: 예 — 로고, 하우징 색상 및 인쇄된 소매 포장은 100개 단위이며 영업일 기준 25~30일의 리드 타임이 소요됩니다.
