여행 및 가정용 충전을 위한 아크릴 디자인의 11kW 휴대용 AC EV 충전기

Wallbox가 아닌 여행용 전동 공구

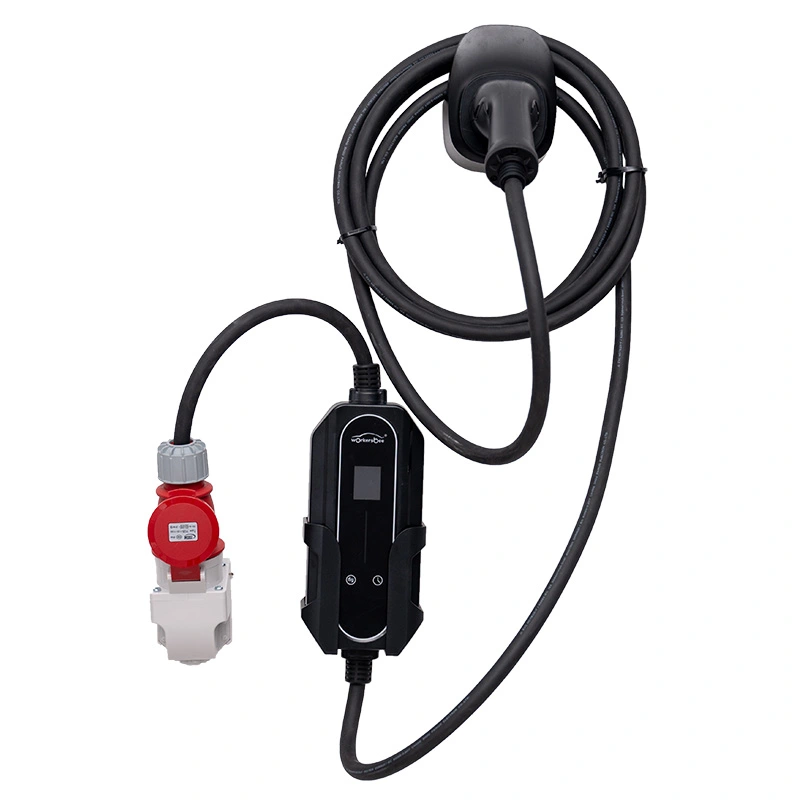

빨간색 5핀 CEE 플러그가 이 충전기가 존재하는 이유입니다.

대부분의 유럽 전역에서 빨간색 400V 산업용 소켓은 범용 충전 표준에 가장 가까운 것입니다. 이 소켓은 포르투갈에서 핀란드까지 캠프장 기둥, 산업 현장, 건설 현장 및 농장 건물에 설치됩니다.

여행 및 가정 충전용 아크릴 디자인의 11kW 휴대용 AC EV 충전기(아크릴 패널 유형, AF-AC-11kW)는 광택 아크릴 표면과 LCD가 있는 PC/ABS 상자로, 정확히 해당 소켓에서 위상당 16A를 끌어와 차량에 11kW를 전달하도록 설계되었습니다.

고정된 3단계 월박스가 하나의 건물에 연결되는 경우, 이 장치는 차량에 탑승하여 대륙의 모든 빨간색 소켓을 충전 지점으로 전환합니다. 이는 가정용 월박스를 대체하는 것이 아닙니다. 이는 다른 종류의 운전을 위한 다른 도구입니다.

3상 이동성이 중요한 이유

16A 3상 입력에서 11kW는 32A 회로 헌트가 없음을 의미합니다. CEE 빨간색 16A 소켓은 파란색 32A 단상 사촌보다 캠프장과 작업장에서 훨씬 더 일반적입니다.

7kW 단상 장치 처리량의 약 2배인 50kWh 배터리는 약 4시간 30분 만에 재충전됩니다.

아크릴 패널과 LCD는 상업용으로 사용해도 손상되지 않습니다. 긁힘, 연료 접촉 및 거친 보관으로 인해 판독이 둔해지지 않습니다.

IP55 등급 인클로저는 더 작은 장치를 막히게 하는 야외 현장, 해안 염분 및 건설 먼지를 견뎌냅니다.

-30℃ ~ +50℃ 작동 범위는 북유럽 겨울 및 중앙아시아 대초원 계절과 관련된 기후 챔버에서 검증되었습니다.

5미터 길이의 케이블과 컴팩트한 본체 덕분에 주차를 하지 않고도 소켓에 접근할 수 있으며, 장치는 휴대용 케이스에 납작하게 포장되어 있습니다.

기술 사양

이 장치가 만들어진 시장과 도로

국경을 넘는 유럽 여행: 충전기 1개, 빨간색 플러그 1개, 동일한 커넥터가 프랑스, ​​독일, 북유럽 및 발칸 반도에서 작동합니다.

3상 연결이 이미 존재하고 영구 충전 지점이 있는 산업 및 건설 현장에는 건축 허가가 필요합니다.

현장 간에 차량을 이동하고 모든 야드에 월박스 설치를 거부하는 차량 창고 및 임대 회사.

영하의 충전이 겨울철에 흔한 일이지 특별한 경우가 아닌 북유럽 및 러시아/중앙아시아 시장.

이벤트 및 전시회: 홀 전체에 연장선을 연결하는 대신 380V 이벤트 전원 공급 장치에서 데모 차량을 충전합니다.

11kW에서 전기적으로 일어나는 일

3상 380/400V는 CEE 빨간색 플러그를 통해 도달하고 단계별로 차량이 허용하는 단일 충전 회로로 변환됩니다. 이 상자는 위상당 16A를 소비하는데, 이는 대부분의 상업용 공급 장치에 충분히 적당하지만 실제 처리량은 최대 11kW입니다.

전원을 공급하기 전에 장치는 유형 2 제어 조종사를 통해 차량과 악수하고 차량의 온보드 충전기가 3상 전류를 사용할 수 있는지 확인합니다. 일부 EV는 3상을 사용할 수 있음에도 불구하고 단상만 충전합니다. 상자는 조용히 실패하지 않고 LCD에 이를 보고합니다.

보호 기능은 가정용 차단기보다 더 강력합니다. 과전압, 저전압, 과부하, 단락, 접지 오류, 과열, 비상 정지 및 잔류 전류가 모두 독립적으로 감시되며 장치가 자체적으로 오프라인 상태로 전환되고 코드가 표시됩니다.

입력이 380VAC ±15%이기 때문에 이 장치는 유사한 전력의 단상 충전기보다 약한 시골 그리드를 더 잘 견딜 수 있습니다. 32A 단상 부하를 정지시키는 전압 강하가 해당 창 내에서 흡수됩니다.

국경 관리가 인정하는 인증서

CQC, CE 및 TUV 인증서는 모델 및 배치별로 발급되며 보고서 번호는 통관업자 또는 인증 기관에 전달될 준비가 되어 있습니다.

모든 장치는 인클로저가 닫히기 전에 샘플링되지 않고 유전 강도, 절연 저항 및 접지 연속성 등 100% 테스트를 거쳤습니다.

조립 후 30분 동안 완전 부하 번인이 수행됩니다. 장치는 포장에 들어가기 전에 열 드리프트 없이 11kW를 유지해야 합니다.

IP55 먼지 및 스프레이 테스트는 아크릴 패널 조인트 및 케이블 글랜드를 포함하여 전체 조립 상자를 포괄합니다.

배치 수준 내구성: 접촉기는 제어 보드와 LCD에서 10,000회 작동 및 96시간 염수 분무로 순환됩니다.

-30℃ ~ +50℃에 걸쳐 기후 챔버 검증을 수행하고 극한의 저온에서 시동 동작을 기록합니다.

보드에서 박스까지: 빌드 경로

경로는 제어 보드부터 시작됩니다. 픽 앤 플레이스 조립, 웨이브 납땜, 응결로부터 전자 장치를 보호하기 위한 컨포멀 코팅(장치가 -20℃ 공기와 따뜻한 실내 사이를 이동하는 추운 기후 시장에서 실제 위험)입니다.

PC/ABS 하우징은 Zhejiang Yueqing에 있는 AMPPAL 공장에서 FANUC 및 TRUMPF와 함께 개발한 로봇 셀을 기반으로 성형되었습니다. 아크릴 패널은 동일한 시설에서 CNC 절단 및 광택 처리되며 AC 및 DC 제품은 조립 라인을 공유하지 않습니다.

조립은 전력 스테이지 장착, RCD 및 접촉기 장착, 케이블 글랜드 밀봉, 패널 설치 및 2단계 테스트 벤치를 통해 진행됩니다. 각 운영자는 장치의 일련 번호에 대해 단계를 기록합니다.

2014년에 설립된 AMPPAL은 현재 연간 충전 용량이 100만 개를 넘고 총 100만 개 이상의 충전 장치를 공급했습니다. 모든 휴대용 장치의 최종 QC는 래치 느낌, 케이블 스트레인 릴리프, 패널 마감 등 사용자가 매일 만지는 세부 사항까지 수동으로 이루어집니다.

3단계 현실 점검: 이 장치가 적합한 위치(및 적합하지 않은 위치)

운전이 정기적으로 국경을 넘거나 3상 전원 공급 장치를 사용하는 현장에서 작업하고 차량의 온보드 충전기가 실제로 3상을 수용하는 경우 11kW 장치를 선택하십시오. 단상 전용 자동차는 상자 용량의 약 1/3로 충전하기 때문에 먼저 자동차의 사양 시트를 확인하십시오.

유일한 전원이 가정용 단상 소켓인 경우 카탈로그에 남겨두십시오. 장치는 설계상 3상이며 220V 단상을 11kW로 변환하는 어댑터는 없습니다. 순수 단상 주택의 경우 7kW 휴대용 모델이 적합합니다.

고정된 차고에서 매일 밤 같은 차량을 충전하는 경우에는 그대로 두십시오. 부하 관리 기능이 있는 장착형 월박스가 가격과 깔끔함 측면에서 휴대용 장치를 능가합니다.

그리고 22kW 또는 DC 고속 충전이 필요한 경우 이 상자는 완전히 잘못된 도구입니다. 32A의 AC 3상 또는 DC 충전기가 모두 필요합니다.

유통업체가 11kW 라인을 보유하는 이유

명확하고 서비스가 부족한 구매자가 있는 제품: 가정용 충전을 사용할 수 없는 상용 사업자 및 장거리 EV 여행자.

표준 구성의 경우 영업일 기준 15~20일의 리드 타임이 소요됩니다. 아크릴 패널과 포장의 OEM 브랜딩은 동일한 일정으로 진행됩니다.

적당한 MOQ를 통해 수입업체는 컨테이너 공간을 확보하기 전에 3단계 틈새시장을 검증할 수 있습니다.

공장에서 구성된 CEE 빨간색 16A 플러그, 유형 2 건(요청 시 GB/T) 및 인증서(CE/TUV/CQC)가 대상 시장을 위해 준비되었습니다.

AMPPAL은 40개 이상의 국가에 수출하고, 자체적으로 200개 이상의 충전소를 운영하며, NEOM 녹색 수소 현장과 같은 프로젝트에 공급합니다. 귀하의 파트너는 무역 회사가 아니라 제조업체입니다.

박스형, 팔레트형 및 실외

각 11kW 장치는 택배 네트워크 및 선반 디스플레이용으로 설계된 소매용 상자에 담겨 배송됩니다. 이 카테고리는 온라인에서 많이 판매되기 때문입니다. 총 상자 무게는 5미터 길이의 케이블을 포함하여 약 8-10kg입니다. 유통업체에서 재고가 빨리 필요할 때 항공 화물로 운송하기에 충분히 가볍습니다.

컨테이너 주문은 상자 크기에 따라 20피트 로드당 80-120개의 상자를 포장하고, 팔레트로 운반하고, 스트레치 랩으로 포장하고, 구매자 표시를 표시합니다.

상업 송장, 포장 목록, CE/TUV/CQC 인증서 및 테스트 보고서 등의 문서가 상품과 함께 이동하며, 이는 40개 이상의 국가에서 3단계 전기 수입품이 세관을 통과하도록 유지하는 것입니다.

국경을 넘는 서비스

장치가 국가를 변경하는 경우에도 AMPPAL의 수출 네트워크를 통해 일련 번호와 연결된 2년 보증이 적용됩니다.

예비 보드, LCD 모듈 및 케이블 세트는 확인 후 영업일 기준 5일 이내에 재고가 확보되어 배송됩니다.

이메일이나 WhatsApp을 통해 LCD 오류 코드로 진단 - 대부분의 경우 하드웨어를 반환하지 않고도 해결됩니다.

제품의 수명 동안 펌웨어 및 APP 미니 프로그램 업데이트가 공장 포털을 통해 배포됩니다.

한랭지 관리 지침 포함: 극한의 추위에서 완전 부하 충전을 하기 전에 장치를 -10℃ 이상으로 따뜻하게 하십시오.

우리가 계속해서 보고 있는 5가지 현장 실수

틀렸습니다. 모든 캠프장 빨간색 소켓의 정격이 16A라고 가정하면 일부는 32A이고 일부는 레이블이 없습니다. 오른쪽: 소켓 등급판을 확인하세요. 장치는 위상당 16A를 소비하며 어느 쪽이든 안전하지만 케이블과 플러그가 일치해야 합니다.

잘못된 점: 보행자 통로에 케이블을 늘어뜨린 채로 차량을 주차하는 것입니다. 오른쪽: 케이블을 머리 위나 매트 아래에 배치하고 플러그를 뽑은 후 건을 고정합니다.

잘못됨: 집에서 만든 어댑터를 통해 파란색 16A 단상 소켓을 사용합니다. 오른쪽: 장치 제작에 사용된 정품 CEE 빨간색 5핀 연결만 사용하십시오.

잘못된 점: 완전 충전 세션으로 인해 장치가 뜨거울 때 케이스를 닫는 것입니다. 오른쪽: 몇 분간 방치한 후 건조하고 느슨하게 감아서 보관하세요.

잘못된 점: LCD 경고를 무시하고 계속 운전했습니다. 오른쪽: 코드를 읽고, 고장 원인을 제거하고, 반복되면 코드를 알려주세요.

장거리 차선의 목소리

핀란드의 한 물류 회사는 헬싱키와 라플란드 간 배송 EV 4대를 운행합니다. 해당 차량 관리자: '-25℃에서 장치가 시작되고 11kW를 유지하며 우리가 시도한 단상 충전기 2개가 간단히 중지되었습니다. 우리는 케이블이 5미터가 아닌 6미터였으면 좋았을 것입니다. 우리 야드 중 하나는 좁은 주차 각도를 요구하기 때문입니다.'

카자흐스탄에 본사를 둔 한 수입업자는 11kW 모델을 광산 서비스 계약자에게 판매합니다. '현장에는 충전소가 아닌 3상 디젤 발전기가 있습니다. 이 상자는 몇 분 안에 발전기 연결을 충전 지점으로 전환합니다. 아크릴 패널은 오래됐지만 여전히 새 것처럼 보여서 우리를 놀라게 했습니다.'

두 달 동안 스칸디나비아를 여행한 한 독일인 부부는 여행 도중에 우리에게 다음과 같은 편지를 보냈습니다. 'CEE 빨간색 소켓이 있는 모든 캠프장은 하룻밤 동안 전액 요금이 청구되었습니다. 우리는 이전에 파란색 소켓을 계획하고 아침 사냥을 낭비했습니다. 유일한 불만은 잠긴 문 뒤에 빨간색 소켓이 있는 프랑스 캠프장이었습니다. 어떤 충전기도 이 문제를 해결하지 못했습니다.'

국경 통과 FAQ

Q: 11kW 장치는 어떤 플러그를 사용합니까?

답변: CEE 빨간색 5핀, 16A, 400V 3상 산업용 플러그 - 유럽 캠프장, 농장 및 작업장 전반에서 볼 수 있는 표준입니다.

Q: 가정용 단상 소켓으로 충전할 수 있나요?

A: 아니요. 3상 380/400V가 필요합니다. 단상 공급에서는 설계상 장치에 전원이 공급되지 않습니다.

질문: 내 자동차의 온보드 충전기는 11kW를 수용합니까?

A: 3상 AC 충전을 지원하는 경우에만 해당됩니다. 많은 소형 EV는 단상 제한이 있으므로 차량 사양을 확인하세요.

Q: 실제로 얼마나 빨리 충전되나요?

A: 최대 출력으로 약 4.5시간 만에 약 50kWh를 소비합니다. 밤새 정지하면 하루 종일 주행할 수 있는 거리가 추가됩니다.

Q: -30℃ 등급은 믿을 수 있나요?

A: 기후 챔버에서 검증되었으며 극한의 추위에서 시동 테스트를 거쳤습니다. 매우 추운 환경에서 최대 부하 세션을 시작하기 전에 장치를 예열하는 것이 좋습니다.

Q: 230V 3상 네트워크를 사용하는 국가에서도 작동합니까?

A: 380VAC ±15% 입력 창은 대부분의 400V 유럽 네트워크를 포괄합니다. 비표준 그리드의 경우 주문 시 상간 전압을 당사에 확인하십시오.

Q: 통관을 위해 어떤 서류를 받아야 합니까?

A: CE, TUV 및 CQC 인증서, 테스트 보고서, 상업 송장 및 포장 목록이 40개 이상의 국가로 수출될 준비가 되어 있습니다.

Q: 실제로 휴대할 수 있나요?

A: 포장 시 약 8-10kg이며 휴대용 케이스 옵션이 있습니다. 산업적 느낌을 줄 만큼 무겁고 한 사람이 옮길 수 있을 만큼 가볍습니다.
