유틸리티 규모의 컨테이너형 배터리 에너지 저장 시스템

트럭에 무엇이 도착하는가

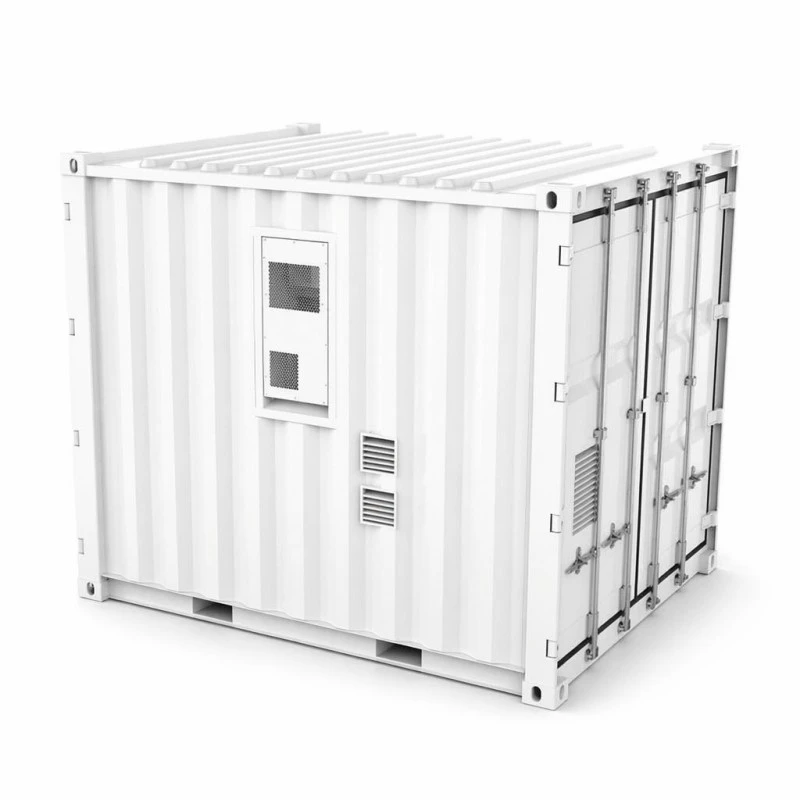

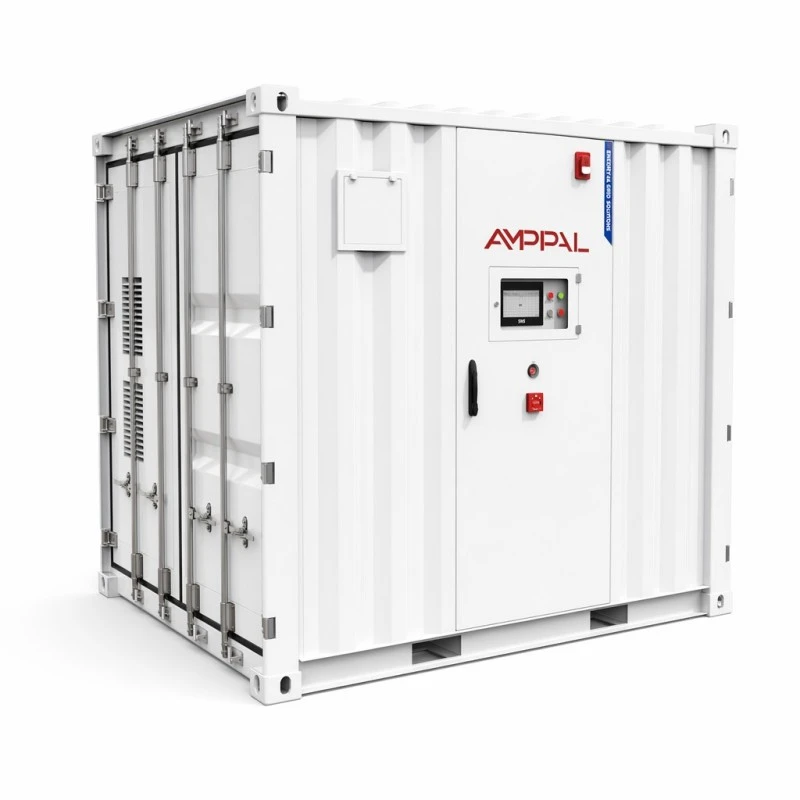

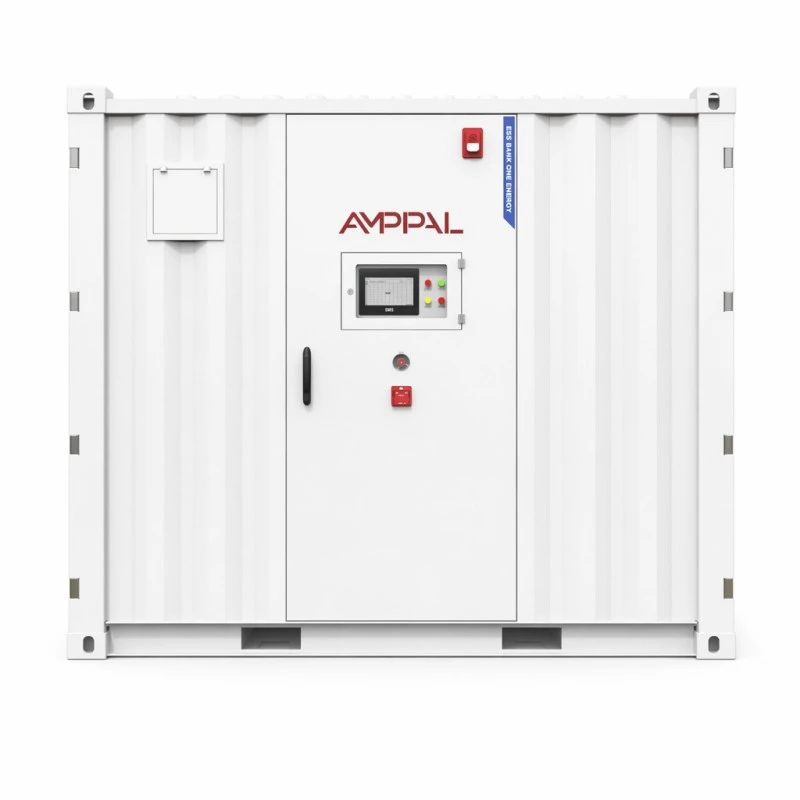

기존의 메가와트시 프로젝트는 현장에서 조립됩니다. 팩이 팔레트에 도착하고, 랙이 올라가고, 케이블이 당겨지고, 시운전 시간의 절반이 설치 주간에 발생한 배선 실수를 추적하는 데 소요됩니다. 유틸리티 규모의 컨테이너형 배터리 에너지 저장 시스템은 이러한 순서를 뒤집습니다. 48개 또는 55개 배터리 팩, 에어컨 루프, 에어로졸 및 퍼플루오로헥사논 소방 시스템, 모니터링 배선은 모두 Yueqing의 공장 현장에 통합되어 하나의 시스템으로 테스트되었으며 단일 3048*2438*2591mm 장치로 배송됩니다. 도착 시 현장 직원은 이를 준비된 패드 위에 놓고 DC 하단 인입 케이블을 프로젝트 PCS/EMS에 연결한 후 시운전에 인계합니다. 공장 조립 시간은 일반적으로 랙 시스템이 아닌 컨테이너 구매의 핵심인 중요한 경로에서 벗어납니다.

두 가지 변형을 정의하는 다섯 가지 숫자

동일한 인클로저에서 1060kWh 및 1215kWh 정격 용량: 48팩 대 LFP 3.2V/314Ah 셀의 55팩이므로 설치 공간, 패드 및 크레인 계획은 변형 간에 변경되지 않습니다.

스트링 아키텍처는 설계에 따라 다릅니다(공칭 844.8VDC의 1060kWh 장치용 4P264S, 774.4VDC의 1215kWh 장치용 5P242S). 반면 둘 다 대부분의 대형 PCS 플랫폼이 허용하는 680~950VDC 범위 내에 있습니다.

표준 충전 및 방전 전류는 0.5CP 속도에서 둘 다 200A이므로 컨테이너의 DC 출력이 일반적인 프로젝트 버스 설계와 호환됩니다.

시스템 효율은 1회 충전 및 1회 방전으로 측정했을 때 0.5C에서 최대 88%로 명시되어 있습니다. 이 수치에는 배터리 스트링뿐만 아니라 보조 장치도 포함됩니다.

수명은 0.5C 및 25°C에서 80% 이상의 에너지 유지율로 8000회 이상 주기로 인용되며, 0°C~+50°C 작동 대역은 에어컨이 설치된 실내와 일치합니다.

기술 사양

범주	매개변수	1060kWh 모델	1215kWh 모델
DC 측	정격 용량	1060kWh	1215kWh
	세포 유형	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	배터리 시스템 스트링	4P264S	5P242S
	팩 사양	70.4V314Ah	70.4V314Ah
	아니요. 팩 수	48개	55개
	공칭 전압	844.8VDC	774.4VDC
	전압 범위	680~950VDC	680~950VDC
	표준 충전/방전 전류	200A	200A
시스템 매개변수	시스템 효율성	최대 효율 88% @0.5C / 1회 충전 1회 방전	최대 효율 88% @0.5C / 1회 충전 1회 방전
	시스템 수명	>8000회(0.5C@25°C) 에너지 보유율 ≥ 80%	>8000회(0.5C@25°C) 에너지 보유율 ≥ 80%
	배선 방법	DC 하단 입구	DC 하단 입구
	충전 및 방전 속도	0.5CP	0.5CP
	열관리 방식	지능형 공냉식 에어컨	지능형 공냉식 에어컨
	통신 프로토콜	CAN/Eth/RS485(4G 옵션)	CAN/Eth/RS485(4G 옵션)
	화재 예방 시스템	에어로졸 및 퍼플루오로헥사논	에어로졸 및 퍼플루오로헥사논
	IP 등급	IP54	IP54
	제품 크기	3048*2438*2591mm	3048*2438*2591mm
	제품 무게	9500kg	10500kg
환경 요구 사항	작동 온도 범위	0°C~+50°C	0°C~+50°C
	작동 습도 범위	0~95%RH(결로가 없을 것)	0~95%RH(결로가 없을 것)
	작동 고도	2000m(>2000m 감소)	2000m(>2000m 감소)
	인증	팩: CE ROHS UN38.3 MSDS	팩: CE ROHS UN38.3 MSDS
	보증	5년	5년

메가와트시를 시운전하는 사이트

저녁 피크 시간이 2~4시간이고 해당 창구 이동에 대한 보상을 제공하는 요금 구조를 갖춘 산업 단지입니다.

디젤 발전기 교체: 200A 방전에서 1060kWh는 연료 물류 없이 일반적인 정전 기간 동안 적당한 산업 부하를 감당합니다.

출력을 확고히 하고 그렇지 않으면 축소될 발전량을 확보해야 하는 태양광 또는 풍력 발전소.

배전 회사는 한두 시즌 동안 피더의 피크를 줄여 변전소 업그레이드를 연기합니다.

현장에 건설된 배터리실이 비실용적이며 공장 테스트를 거친 배송이 유일하게 신뢰할 수 있는 옵션인 원격 채굴 및 섬 현장.

조립식 프로젝트가 온라인으로 전환되는 방법

프로젝트 순서는 9,500~10,500kg의 점하중을 견딜 수 있는 평평한 콘크리트 패드, 컨테이너 위치까지의 케이블 트렌치, 에어컨의 열 방출을 위한 공간 등 토목 패키지로 시작됩니다.

리프팅은 단일 크레인 작업입니다. 장치의 3048*2438*2591mm 엔벨로프 및 코너 캐스팅은 표준 컨테이너 하드웨어이므로 스프레더 바와 리깅은 맞춤 제작이 아닌 임대입니다.

그런 다음 시운전은 하단 입구 글랜드를 통해 사이트 PCS로의 DC 배선, 프로젝트 EMS(4G 원격 액세스 옵션)와의 CAN/Eth/RS485 핸드셰이크, 지역 당국 또는 그리드 운영자가 보호 계전기 테스트, 0.5CP의 충전/방전 및 SOC 보고 정확도 확인을 목격하는 승인 시퀀스의 세 단계로 실행됩니다. 컨테이너를 세팅한 후 2~3일간 현장 작업을 하십시오.

안전 및 인증 파일 내부

두 개의 독립적인 화재 요원: 에어로졸은 팩 볼륨 내부에서 작용하는 반면 퍼플루오로헥사논은 컨테이너 공간을 넘치게 합니다. 두 쌍은 두 규모 모두에서 열 이벤트를 다룹니다.

DC 하단 입구가 있는 IP54 엔클로저로 인해 컨테이너는 현장의 비와 먼지를 견딜 수 있으며 전기 침투는 낮게 유지되고 보호됩니다.

팩에는 CE 및 RoHS가 포함되어 있습니다. 전체 장비는 운송, 통관 및 현장 보험에 필요한 UN38.3 및 MSDS 문서와 함께 배송됩니다.

지능형 공냉식 에어컨은 좁은 온도 대역에서 48-55팩 스트링을 유지합니다. 컨트롤러는 세게 순환하는 대신 변조합니다.

작동 범위는 주변 온도 0°C ~ +50°C, 결로 없는 0~95%RH, 고도 2000m이며 위의 정격 감소는 프로젝트 현장에서 확인할 가치가 있는 수치입니다.

모든 컨테이너는 배송을 위해 도어를 밀봉하기 전에 공장에서 팩 수준 로깅을 통해 전체 0.5CP 충전 및 방전을 완료합니다.

Yueqing 공장 내부의 8단계

1. 셀 섭취량 - 314Ah LFP 셀은 도착 시 용량 및 내부 저항에 대해 일괄 샘플링됩니다.

2. 팩 구성 - 70.4V/314Ah 팩은 용접, 배선, 팩 BMS 장착 및 절연 테스트를 거쳤습니다.

3. 컨테이너 제작 - 인클로저는 회사의 다른 에너지 제품과 같은 층에서 절단, 용접 및 부식 방지 코팅됩니다.

4. 랙 설치 - 팩은 DC 버스 실행을 통해 4P264S 또는 5P242S 스트링 레이아웃에 장착됩니다.

5. 열 및 화재 설비 - 에어컨 장치, 덕트, 에어로졸 발생기 및 퍼플루오로헥사논 실린더가 설치되고 기능 테스트됩니다.

6. 배선 및 제어 - 모니터링, 통신 게이트웨이 및 DC 하단 입구 글랜드가 프로젝트 인터페이스로 종료됩니다.

7. 공장 승인 테스트 - 일련 번호에 대해 기록된 팩 수준 전압 및 온도를 사용하여 전체 0.5CP 사이클링.

8. 밀봉 및 포장 - 도어 밀봉, 충격 표시기 장착, 컨테이너 야적장용 장치 준비.

컨테이너 규모의 규모 현실 점검

더 큰 숫자가 아닌 배송 기간과 일치하는 변형을 구입하세요. 1060kWh 장치는 844.8VDC 버스에서 200A 표준을 제공합니다. 1215kWh 장치는 더 낮은 774.4VDC 공칭에서 더 많은 에너지를 제공합니다. PO가 절단되기 전에 PCS 작동 범위 내에 어떤 전압이 있는지 확인하십시오.

공기 냉각에는 실질적인 한계가 있습니다. 귀하의 사이트가 정기적으로 +50°C를 초과하거나 에어컨이 최대 부하로 계속 작동하는 습한 열대 기후에 있는 경우 수냉식 제품이 셀 온도를 더 균일하게 유지하므로 더 적합할 수 있습니다. 배송 후가 아닌 견적서에 그렇게 명시되어 있습니다.

약 500kWh 미만의 저장 필요량이 있는 이 컨테이너는 모양이 잘못되었습니다. 캐비닛 규모의 제품은 운송, 크레인 및 현장 비용이 적게 들고 동일한 범위의 제품을 알려드릴 수 있습니다.

EPC 견적에 넣을 질문

효율성 수치가 한 번의 충전-방전 주기에 걸쳐 시스템 수준인지 물어보십시오. 우리의 수치는 보조 장치를 포함하여 0.5C에서 최대 88%입니다.

주기 수명 주장에 속도, 온도 및 유지 임계값이 명시되어 있는지 물어보십시오. 조건 없는 '8000 주기'는 사양이 아니라 마케팅 문장입니다.

안에 소방요원이 몇 명 있는지 물어보세요. 에어로졸과 퍼플루오로헥사논을 결합한 구성 보험사에서는 요구 사항을 점점 더 많이 작성하고 있습니다.

사이트 PCS가 다른 통신 프로토콜을 사용하는 경우 시운전 시간은 어떻게 되는지 물어보십시오. 여기서는 CAN, 이더넷 및 RS485가 표준이고 4G 원격은 선택 사항입니다.

상업적 조건: 표준 컨테이너의 경우 생산 기간은 영업일 기준 30~40일이며, 보증 기간은 5년이며, 배터리 팩은 컨테이너를 배송 취소하지 않고도 현장에서 교체할 수 있습니다.

리프팅, 배송 및 통관

3048*2438*2591mm 및 9500kg(1060kWh) 또는 10500kg(1215kWh)의 장치는 양쪽 끝에 크레인이 장착된 평판 위에서 이동합니다. 지게차는 이 무게에 적합하지 않습니다. 트럭이 도착하기 전에 장비 및 패드 크레인을 계획하십시오.

배터리가 장착되어 충전되기 때문에 컨테이너는 UN3480 위험물로 배송됩니다. 우리는 UN38.3 보고서, MSDS 및 DG 포장 신고서를 준비합니다. 일반 화물에 비해 출발지에서 예약 리드 타임을 약 1주일 정도 더 확보해야 합니다.

표준 조건은 CIF가 가능한 FOB 닝보 또는 상하이입니다. 장치는 40피트 높이의 큐브 등가 하중으로 이동하며, 귀하의 국가에서 육로 배송에는 폭 3미터, 10.5톤 하중에 대한 경로 정리가 필요합니다.

보증 및 용량 서비스

팩, 에어컨, 소방 시스템 및 모니터링을 하나의 시스템으로 제공하여 5년 보증을 제공합니다.

용량은 명시된 0.5C 사이클링에서 정격 에너지의 최소 80%를 유지하는 것으로 보증됩니다. 성능 저하 추적은 공장 승인 로그를 기준으로 사용합니다.

팩은 현장 교체가 가능한 모듈입니다. 약한 팩은 컨테이너를 배송 취소하거나 나머지 스트링을 방해하지 않고 몇 시간 내에 교체됩니다.

4G 옵션을 갖춘 CAN/Eth/RS485를 통한 원격 모니터링을 통해 당사 서비스 팀은 팩 수준 데이터를 읽고 용량 변동이 운영자에게 표시되기 전에 방문 일정을 예약할 수 있습니다.

연간 서비스: 공기 필터 청소, 소방 요원 압력 점검, 터미널 토크 확인 및 용량 실행; 예비 팩은 영업일 기준 5~7일 이내에 배송됩니다.

몇 주가 소요되는 사이트 준비 실수

잘못된 점: 컨테이너의 도어 스윙 및 에어컨 여유 공간을 확인하기 전에 패드를 붓는 것입니다. 오른쪽: 콘크리트를 주문하기 전에 3048*2438mm 면적과 1m 서비스 복도를 표시합니다.

틀림: 9500kg 장치가 지게차로 미끄러질 수 있다고 가정합니다. 오른쪽: 스프레더가 있는 코너 캐스팅 크레인 - 트럭이 항구를 출발하기 전에 리깅 계획이 있어야 합니다.

잘못된 점: DC 하단 입구 글랜드를 케이블 트렌치 충진재 아래에 묻어 두는 것입니다. 오른쪽: 트렌치를 되메우기 전 배치 주 동안 글랜드를 종료하고 밀봉합니다.

잘못됨: 'IP54'가 있기 때문에 습도 검사를 건너뜁니다. 오른쪽: 작동 대역은 응축 없이 0-95%RH입니다. 제습기는 몬순 지역에서는 저렴한 보험입니다.

잘못됨: 배터리 버스를 680~950VDC 창 외부의 PCS에 연결합니다. 오른쪽: 전원을 공급하기 전에 프로젝트 PCS가 변형의 공칭 전압(844.8V 또는 774.4V)을 수용하는지 확인합니다.

메가와트시 프로젝트의 현장 노트

우즈베키스탄 타슈켄트의 한 부동산 개발업체는 주야간 요금제가 적용되는 상업 단지를 위해 2024년 말 1060kWh 유닛을 주문했습니다. 프로젝트 엔지니어는 크레인이 컨테이너를 플랫베드에서 들어올린 후 9일 이내에 컨테이너가 수익을 창출했다고 보고했으며 RS485를 통한 EMS 핸드셰이크에는 매개변수 매핑에 하루 오후가 걸렸다고 지적했습니다. 이는 물리적 설치보다 더 길었습니다.

마다가스카르 안타나나리보의 태양광 개발자는 1215kWh 변형을 기존 PV 농장과 결합했습니다. 그들의 피드백은 에어컨에 집중되었습니다. 섬의 더위 속에서 냉각 부하가 데이터시트에서 제안한 것보다 높았으며 두 번째 장치를 주문하기 전에 +45°C에서의 정격 감소 테이블을 요청했습니다.

카자흐스탄 알마티의 한 광산 계약자는 이 컨테이너를 가공 공장의 백업용으로 사용했습니다. 전기 감독관은 단일 리프트 설치를 칭찬했지만 통신 케이블 연결에 더 긴 공장 테일이 필요하다고 불평했습니다. DC 하단 입구 위치는 트렌치가 계획보다 4m 더 멀리 뻗어 있다는 것을 의미했습니다.

구매자가 컨테이너 예약 전에 묻는 질문

Q: 두 가지 변형의 차이점은 무엇입니까?

A: 에너지 및 스트링 레이아웃 — 1060kWh용 4P264S(844.8VDC)에서 48팩, 1215kWh용 5P242S(774.4VDC)에서 55팩, 동일한 인클로저.

Q: 컨테이너에 PCS가 포함되어 있나요?

A: 아니요. DC 측 스토리지 자산입니다. CAN, 이더넷 또는 RS485(4G 옵션)를 통해 프로젝트 PCS/EMS에 연결됩니다.

Q: 어떻게 배송되나요?

A: UN3480 위험물로서 평판 또는 컨테이너 적재물로서 UN38.3 보고서와 MSDS가 당사에서 준비되었습니다.

Q: 표준 충전/방전 전류는 무엇입니까?

A: 680~950VDC 전압 창 내에서 0.5CP 속도로 두 변형 모두 200A입니다.

Q: 사이트 커미셔닝에 시간이 얼마나 걸리나요?

A: 패드가 준비되었다는 가정 하에 DC 배선, 통신 핸드셰이크 및 입회 승인 테스트에 2~3일이 소요됩니다.

Q: 실제 효율성은 무엇입니까?

A: 보조 장치를 포함하여 1회 충전 및 1회 방전으로 측정한 0.5C에서 최대 88%입니다.

Q: 배터리는 얼마나 오래 지속되나요?

A: 0.5C 및 25°C에서 8000사이클 이상, 에너지 유지율 80% 이상; 더 뜨거운 주변 조건은 이를 단축시킵니다.

Q: 리드타임은 무엇입니까?

A: 표준 컨테이너의 경우 영업일 기준 30-40일입니다. 출발지에서 DG 예약을 하면 항해 일정에 약 일주일이 추가됩니다.
