전기 버스 충전용 320kW 고전력 DC 초고속 EV 충전기

320kW 캐비닛이 트럭 차량에 미치는 영향

400kWh 트럭 배터리가 120kW 충전기 앞에 주차되는 순간 차량의 경제성이 누출되기 시작합니다. 세션당 90분이 소요되는 주간 택시는 교대 근무당 6대의 트럭을 위한 베이 하나를 묶습니다.

이것은 1000 × 900 × 1850mm 크기의 플로어 스탠딩 캐비닛으로, 월 박스가 아닌 대형 인클로저입니다. 45~65Hz에서 AC380V±15%를 끌어오고 최대 200A에서 DC200~1000V를 공급하며 차량이 크고 먼지가 많은 창고, 광산 현장 및 항구용으로 제작되었습니다.

함대 운영자가 더 작은 단위보다 320개를 선택하는 6가지 이유

충전 시간 적합성: 지역 운송업체에서 일반적으로 사용되는 423kWh 팩은 테이퍼를 포함하여 50~70분 만에 20%~80%에 도달합니다. 베이 수를 두 배로 늘리지 않고도 운전자의 휴식 시간에 맞을 만큼 짧습니다.

300~500kWh 배터리용으로 제작: DC200~1000V 창에는 현재의 400V급 클래스 8 팩과 2026~2027년에 출시될 800V 플랫폼이 포함됩니다.

-25°C ~ +50°C 등급의 IP54 인클로저: 북부 겨울이나 사막 여름 동안 광산 먼지와 포트 염수 분무가 외부에 유지됩니다.

케이블 및 커넥터 유연성: 5m 또는 8m 케이블을 주문하고 구매 시 CCS1, CCS2, GB/T, CHAdeMO 또는 NACS를 선택하세요. 트럭 포트는 자동차 포트보다 연석에서 더 높고 더 멀리 위치하므로 도달 범위가 실제 사양입니다.

95% 최고 효율: 하루 400~600kWh를 사용하는 야드에서 90% 장치와의 차이는 두 번 지불하지 않는 폐열 20~30kWh입니다.

OCPP 1.6/2.0 표준: 세션 데이터가 차량 관리 소프트웨어에 제공되므로 현장을 직접 방문하지 않고도 파견 담당자가 어떤 트럭이 준비되었는지 확인할 수 있습니다.

기술 사양

320kW가 생산되는 곳: 창고, 광산, 항구

물류 단지 및 유통 허브: 두 배송 파도 사이에 돌아오는 트럭은 운전자의 휴식 시간 창 안에서 60-80%를 픽업합니다.

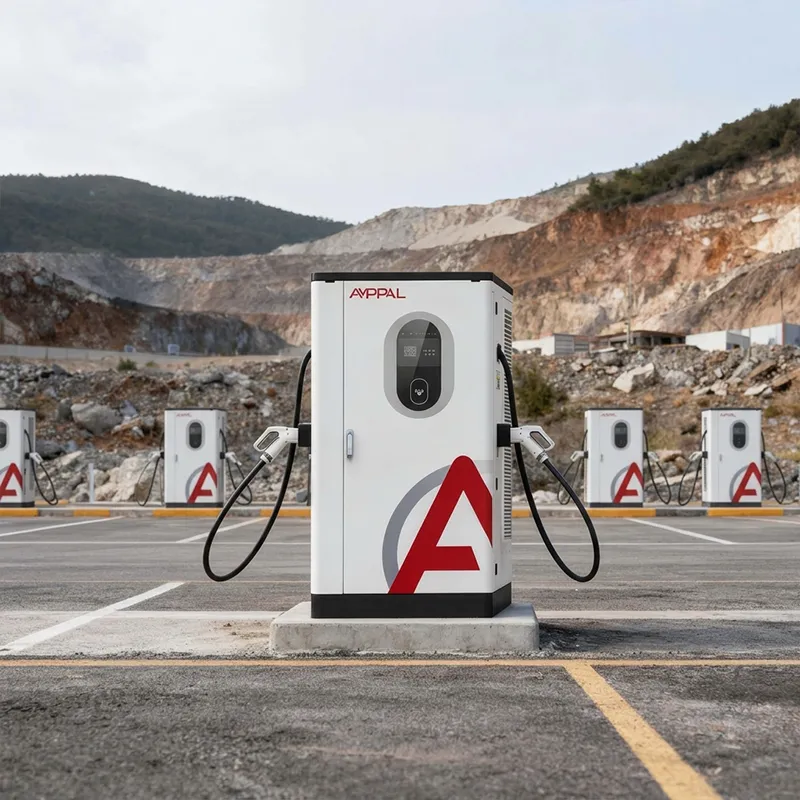

노천 채굴장 및 채석장 작업: 교대 근무 교대 충전을 통해 두 번째 충전기 없이도 운반 주기를 계속 유지할 수 있습니다.

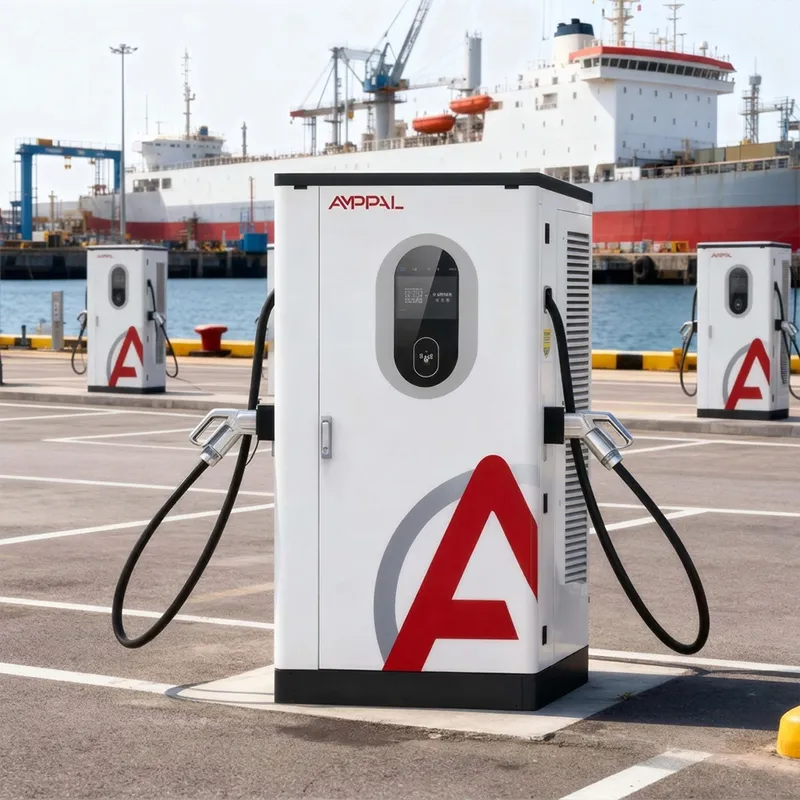

항구 터미널: 16시간 2교대 근무 컨테이너 트랙터는 게이트를 떠나지 않고 이동 사이에 30-40%를 충전합니다.

고정 경로의 시립 덤프 트럭 및 폐기물 수거: 예측 가능한 반환 시간을 통해 하나의 캐비닛이 교대로 8-10대의 차량을 처리할 수 있습니다.

발전기 또는 약한 그리드 공급 장치의 건설 및 광산 캠프: ±15% 입력 허용 오차는 발전기 및 시골 라인 스윙을 흡수합니다.

AC 주전원에서 트럭 배터리까지: 충전 주기, 단계별

들어오는 3상 AC는 DC 버스로 정류된 다음 차량이 요구하는 조정된 DC 전압으로 변환됩니다. 캐비닛은 CCS 또는 GB/T 핸드셰이크(목표 전압, 전류 제한, 충전 상태)를 통해 트럭의 배터리 관리 시스템과 협상하고 팩이 채워지면 출력을 조정합니다.

충전 곡선은 자동차보다 트럭에 더 중요합니다. 400kWh 팩은 낮은 충전 상태에서 높은 전류를 수용한 다음 80%를 지나면 급격히 감소합니다. 캐비닛의 넓은 200-1000V 창은 하드웨어 교체 없이 400V 및 800V 세대의 트럭 플랫폼 모두에서 유용하게 유지됩니다.

창고에서는 이를 연료 섬처럼 취급합니다. 총이 운전석 측에서 포트에 도달하도록 캐비닛을 배치하고 볼라드와 표지판을 추가하고 OCPP가 세션 데이터를 전달하도록 합니다. 드라이버를 스캔하고 연결합니다. 캐비닛이 나머지 작업을 수행하며 네트워크 링크가 끊어지면 7인치 터치 스크린이 로컬 상태를 표시합니다.

라벨 뒤의 인증 및 테스트

CE 및 CB 인증: IEC 61851 충전 시리즈 및 IEC 61000 내성 표준에 따른 전기 안전 및 EMC 테스트입니다.

TÜV 라인 검사: 샘플 장치는 일반 배치에서 가져와 일회성 쇼 장치가 아닌 전체 부하 프로필을 통해 실행됩니다.

많은 미국 보조금 및 유틸리티 프로그램에서 요구하는 북미 함대 프로젝트에 대한 UL 인증입니다.

AMPPAL이 2024년까지 100만 개 이상의 제품을 공급한 중국 시장에 대한 CCC 인증입니다.

인클로저와 패스너에 96시간 염수 분무를 실시합니다. 이는 해양 인접 장비에 적용하는 것과 동일한 테스트입니다. 왜냐하면 항구 야드는 조수를 제외하고 모두 해안에 있기 때문입니다.

-30°C ~ +55°C 등급의 전원 모듈은 라인에서 온도 순환되므로 캐비닛의 -25°C ~ +50°C 포락선에는 여유가 있습니다.

코일 강철과 작업 캐비닛 사이의 8단계

1단계: 강판을 CNC 레이저로 절단하고 CNC 터릿 프레스로 펀칭합니다. FANUC 로봇이 프레임을 용접합니다.

2단계: 인클로저는 전처리 라인과 분체 코팅을 거친 후 경화 과정을 거칩니다.

3단계: 정류기와 DC/DC 모듈은 ESD 제어를 위해 AC 생산과 분리된 전용 DC 라인에 조립됩니다.

4단계: 각 모듈은 20%, 50% 및 100% 부하에서의 출력 정확도, 리플, 효율성 등 단독으로 테스트됩니다.

5단계: 케이블 직기는 고객의 주문에 따라 제작되고(현장 도면에 따른 길이) 토크 제어 도구로 마무리됩니다.

6단계: 최종 조립에서는 모듈, 접촉기, 7인치 HMI 및 OCPP 제어 보드를 캐비닛에 설치합니다.

7단계: 모든 장치는 베이를 떠나기 전에 4시간 동안 전체 부하 번인을 실행합니다. 데이터 파일은 일련 번호로 보관됩니다.

8단계: 최종 검사, IP54 씰 확인 및 포장 — 주문 확인부터 배송까지 영업일 기준 15~20일이 소요됩니다.

320이 귀하의 작업에 적합합니까? 직접적인 크기 조정 이야기

브로셔가 아닌 캐비닛을 팩과 교대 패턴에 맞추세요. 짧은 도시 순환에 200-260kWh 팩을 장착한 트럭에는 320kW가 아닌 더 작은 장치와 2개의 베이가 필요합니다. 팩이 350kWh 이상이고 교대가 연속적으로 실행되는 경우 이것이 우리가 지정하는 크기입니다.

그런 다음 사이트 전원을 확인하십시오. 캐비닛은 AC380V±15% 3상을 요구합니다. 귀하의 저장소 변압기의 크기가 150kW 부하인 경우, 이 장치를 추가한다는 것은 무엇보다 먼저 업그레이드를 의미합니다. 견적을 내기 전에 로드 시트를 안내해드립니다. 이를 통해 양측 모두 잘못된 설치를 방지할 수 있습니다.

이 제품이 아닌 것에 대해 솔직하게 말하십시오. 500kWh 팩에 대해 30분 미만의 처리 시간이 필요하다면 이 캐비닛이 아닌 메가와트급 수냉식 시스템을 구입하는 것입니다. AF-DC-320은 저장소 규모의 일일 충전에 적합한 도구이지만 해당 엣지 케이스에는 잘못된 도구입니다.

함대 구매자가 AMPPAL에서 320을 주문하는 이유

배송: 영업일 기준 15~20일(구매 주문서에 날짜가 기재되어 있음)

MOQ: 1개 단위. 프로토타입 차량은 하나의 캐비닛을 주문하고 한 달 동안 검증한 후 확장합니다.

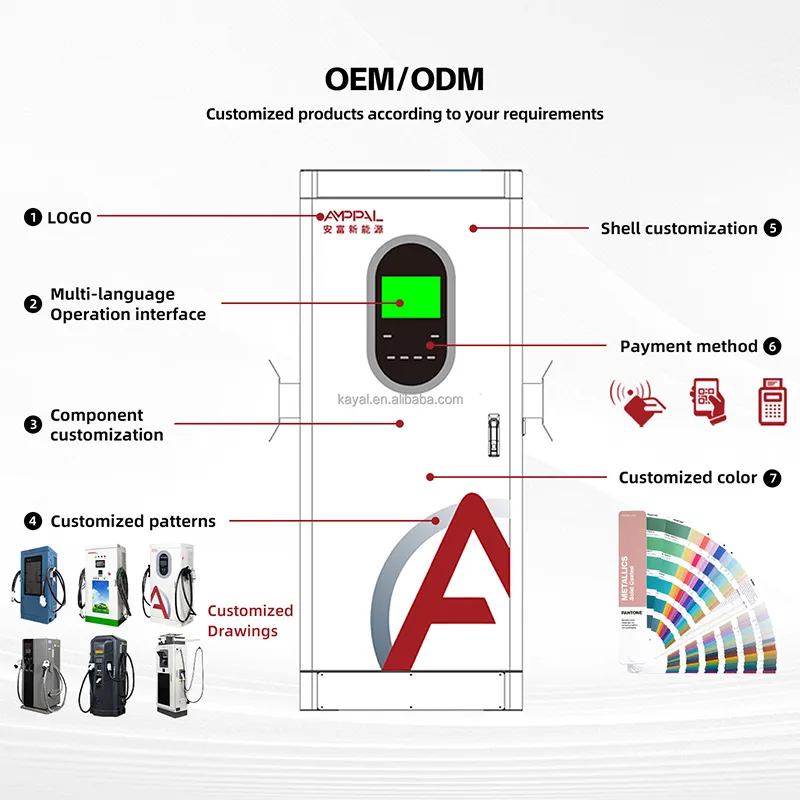

OEM/ODM: 주문 시 맞춤 제작된 상징색, 로고, 케이블 길이 및 커넥터 혼합; 40개 이상의 수출 국가가 있다는 것은 현지 플러그 표준이 이미 제작 시트에 있다는 것을 의미합니다.

인증서는 세 번의 후속 이메일 이후가 아닌 내보내기 폴더에 CE, TÜV, UL, CB 및 CCC 문서와 함께 배송됩니다.

실적: 2024년까지 1,000,000개 이상의 제품을 배송했으며 200개 이상의 스테이션을 자체 운영하고 있습니다. 예비 부품 이메일에 응답하는 사람들도 충전기를 사용합니다.

포장, 팔레타이징 및 수출 서류

캐비닛은 폼 코너 블록과 방수 덮개가 있는 합판 상자에 똑바로 세워 배송되며 아래에 지게차 채널이 있는 팔레트에 묶여 있습니다. 트럭이 출발하기 전에 운송업체와 컨테이너 적재 계획을 확인합니다.

우리는 FOB Ningbo 또는 CIF를 귀하의 항구로 배송합니다. 수출 팩에는 상업 송장, 포장 목록 및 CE/TÜV 신고서가 포함되어 있으므로 통관 일정과 시운전 일정이 서로 충돌하지 않습니다.

긴 바다 다리(중동, 아프리카, 라틴 아메리카)의 경우 건조제 백과 습도 표시 카드를 추가합니다. 30일 동안 컨테이너에 보관된 캐비닛은 날아간 캐비닛보다 더 건조하게 도착해야 합니다.

캐비닛을 볼트로 고정한 후 지지

내각에서 2년. 중부하 현장 사이클 접촉기는 승용차 현장보다 훨씬 더 단단합니다. 이는 주목해야 할 부분이며 덮여 있습니다.

예비 부품 재고: 접촉기, 팬, HMI 및 제어 보드는 영업일 기준 3~5일 이내에 배송됩니다.

OCPP를 통한 원격 진단: 당사 엔지니어는 귀하가 문을 열기 전에 세션 로그와 오류 코드를 읽습니다.

배송 시 예비 모듈 권장사항: 매장에 있는 정류기 모듈 1개로 교대근무 시 평균 수리 시간을 유지할 수 있습니다.

한 페이지 분량의 분기별 체크리스트: 필터 청소, 토크 재점검, 접촉기 마모 검사 - 인쇄 가능, 매뉴얼.

반복적으로 발생하는 설치 및 작동 실수

잘못된 점: 건 케이블이 트럭의 머드 플랩 라인을 가로질러 끌리는 곳에 캐비닛을 장착하는 것입니다. 오른쪽: 케이블이 범퍼 위로 호를 그리며 30cm 여유 공간을 두고 포트에 도달하도록 배치합니다. 판매 도면이 아니라 이를 사용하는 트럭으로 측정합니다.

잘못된 점: 소형 입력 피더를 실행하고 전압이 323V 미만으로 떨어지면 충전기를 비난합니다. 오른쪽: 전체 부하에 20%를 더한 피더 크기를 지정하고 설치하기 전에 현장 변압기를 확인합니다.

잘못된 점: 광산의 흡입 그릴에 먼지가 쌓이게 하는 것입니다. 오른쪽: 매주 필터를 불어냅니다. IP54는 필터가 깨끗한 동안에만 먼지를 차단합니다.

잘못된 점: 화면이 과열될 때까지 HMI 표면을 뜨거운 장소의 오후 직사광선에 그대로 두는 것입니다. 오른쪽: 캐비닛 전면에 그늘을 드리우거나 강한 햇빛 아래서 진열 수명을 단축시키세요.

잘못된 점: 함대 전반에 걸쳐 건 표준을 혼합하고 커넥터 마모를 무시합니다. 오른쪽: 예비 총을 차량 믹스에 맞추고 매월 커넥터 표면에 탄 자국이 있는지 검사하십시오.

6개월 후 세 명의 교환원이 우리에게 말한 내용

칠레의 광산 계약자: "우리는 이 캐비닛 중 2개에서 14대의 트럭을 운영합니다. 첫 주에 우리 현장의 전기 기술자가 피드를 잘못 배선했고 장치가 자체적으로 조리되는 대신 완전히 종료되었습니다. 이로 인해 효율성 수치보다 더 많이 팔렸습니다.

중국 닝보의 항만 운영자: "저희 컨테이너 트랙터는 16시간 교대 근무를 합니다. 320kW 캐비닛은 이동 사이에 30분의 충전 시간을 제공합니다. OCPP 데이터 덕분에 배차 담당자는 트럭이 언제 준비되었는지 추측할 수 없었습니다. 겨울에는 총 케이블이 무거워집니다. 그게 우리의 유일한 불만입니다."

독일의 지역 운송업체: "우리는 이 제품을 거의 두 배에 달하는 가격으로 유럽 브랜드와 비교했습니다. 6개월 만에 유일한 결함은 20주차에 팬이 윙윙거리기 시작한 것이었습니다. 교체품은 보증 기간 중 4일 만에 도착했습니다. 설명서에서는 전기 기술자가 있다고 가정하고 우리 직원에게 OCPP 측면을 가르쳐야 했습니다."

차량 충전 관련 질문, 바로 답변됨

Q: AF-DC-320으로 800V 트럭을 충전할 수 있나요?

A: 예. DC200-1000V 출력은 400V 및 800V 플랫폼을 모두 포괄합니다. BMS 핸드셰이크는 작동 전압을 설정합니다.

Q: 423kWh 팩은 얼마나 걸리나요?

답변: 20%~80%는 팩 수용 곡선에 따라 대략 50~70분 정도 소요됩니다. 교대근무 사이에 30분간 충전하면 의미 있는 범위가 추가됩니다.

Q: 어떤 커넥터를 주문할 수 있나요?

A: CCS1, CCS2, GB/T, CHAdeMO 또는 NACS(5m 또는 8m 케이블 포함) - 주문 시 제품 구성을 지정하세요.

Q: 채굴장에서도 살아남을 수 있나요?

A: IP54 인클로저, -25°C ~ +50°C 작동 및 96시간 염수 분무 테스트를 거친 쉘; 필터를 깨끗하게 유지하면 때가 끼지 않게 됩니다.

Q: 현장에는 어떤 입력 전원이 필요합니까?

A: 45-65Hz에서 AC380V±15% 3상; 견적을 내기 전에 로드 시트를 검토합니다.

Q: 함대 소프트웨어와 통신합니까?

답변: OCPP 1.6 및 2.0이 표준입니다. 세션 데이터를 차량 관리 플랫폼으로 내보냅니다.

Q: 리드타임은 무엇입니까?

A: 확인된 PO로부터 영업일 기준 15-20일이 소요되며, MOQ는 1개 단위입니다.

Q: 보증에는 무엇이 포함되나요?

A: 접촉기를 포함하여 캐비닛에서 2년 동안 근무합니다. 케이블, 필터 등 소모품은 제외되나 예비품으로 구비되어 있습니다.
