상업용 마이크로그리드용 225kWh/241kWh 모듈형 배터리 에너지 저장 시스템

배터리 클러스터는 저장 시스템이 아닙니다

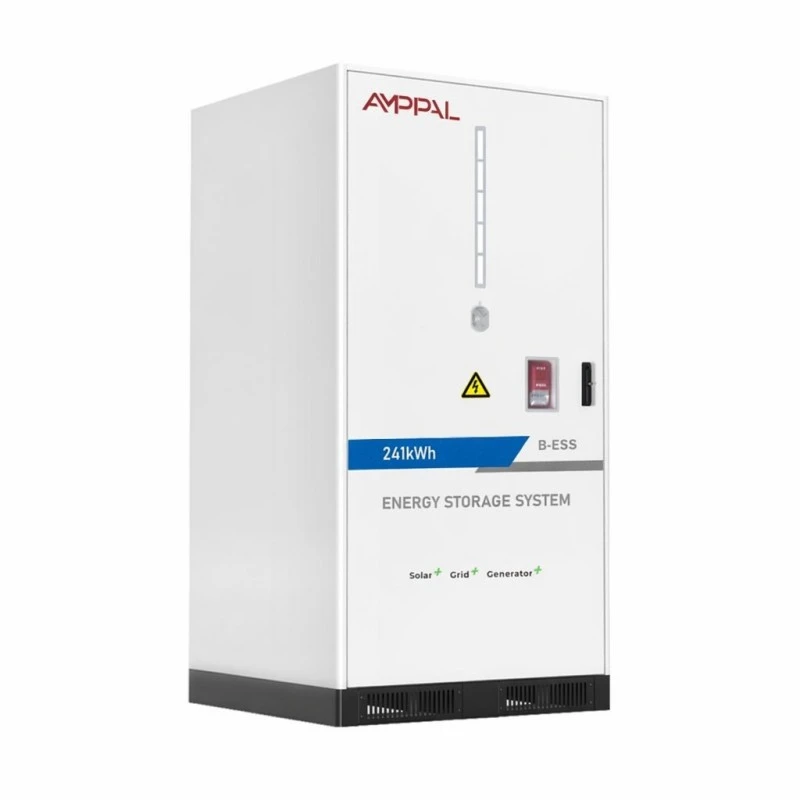

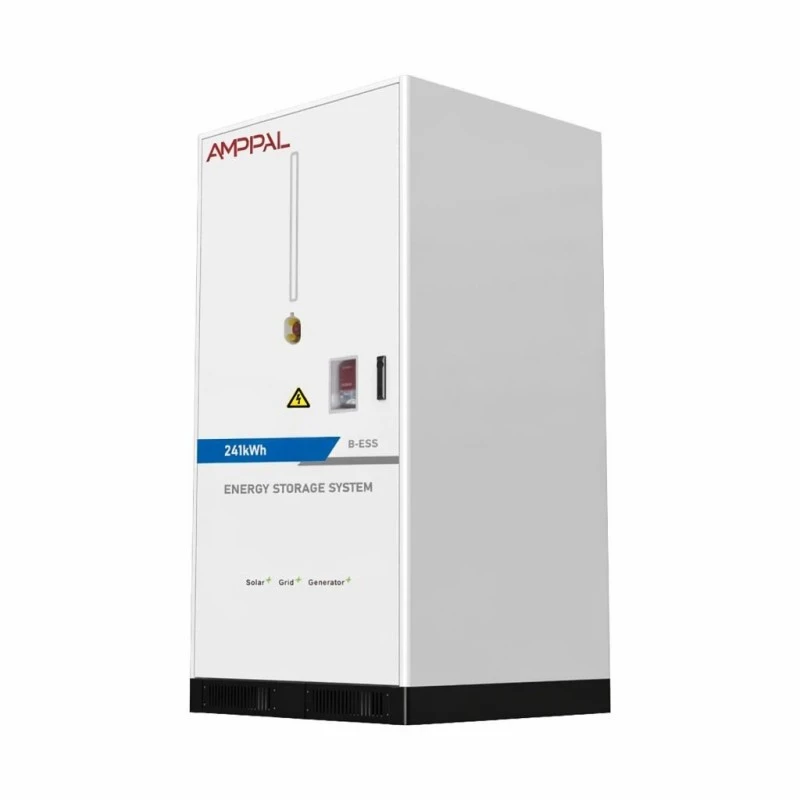

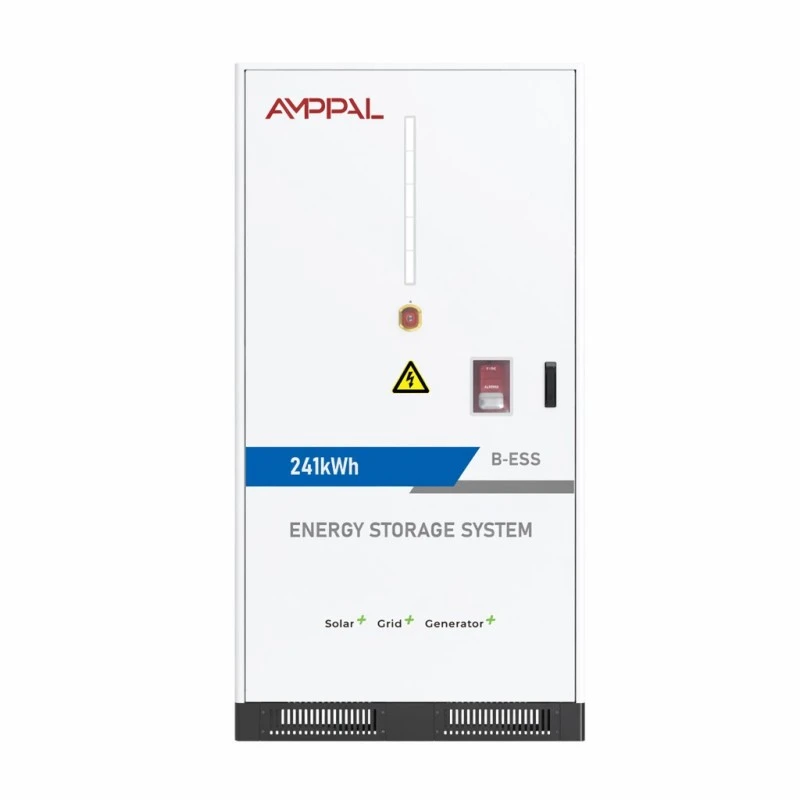

상업용 마이크로그리드용 225kWh/241kWh 모듈형 배터리 에너지 저장 시스템은 내부에 인버터가 없이 배송됩니다. EMS 화면도 없고 그리드 터미널도 없습니다. 이는 DC 측 배터리 클러스터이며, 이것이 바로 통합업체가 이를 구매하는 이유입니다.

시스템 통합업체 또는 EPC에는 선호하는 PCS 브랜드, 공장 전체 EMS 또는 전력 변환 단계가 이미 계약된 컨테이너 프로젝트가 있는 경우가 많습니다. 인버터가 내장된 배터리를 구입한다는 것은 사용할 수 없는 두 번째 변환기를 구입하고 공장에서 이미 수행한 통합 작업에 대한 비용을 지불한다는 의미입니다.

225kWh 및 241kWh 클러스터는 CAN, 이더넷 또는 RS485를 통해 깔끔한 DC 인터페이스를 제공하므로 스토리지 자산을 자체 전력 변환 및 제어 스택에 연결할 수 있습니다. 당신은 아키텍처를 유지합니다. 우리는 에너지를 공급합니다.

두 가지 구성과 일치하는 항목

716.8VDC 공칭 및 604~806VDC 작동 창을 갖춘 1P224S에서 225kWh; 공칭 768VDC 및 672~864VDC의 1P240S에서 241kWh.

둘 다 51.2V/314Ah 팩의 LFP 3.2V/314Ah 셀을 사용하며(225kWh 클러스터의 경우 14팩, 241kWh의 경우 15팩), 둘 다 0.5CP에서 150A 표준 전류를 사용합니다.

604~806VDC 창은 600~800V DC 버스를 중심으로 구축된 PCS 플랫폼에 적합합니다. 672~864VDC 창은 750~900V 클래스에 적합합니다. 프로젝트를 견적하기 전에 일치시키세요.

보조 장치가 포함된 1회 충전 및 1회 방전에 대해 최대 효율은 0.5C에서 88%이므로 왕복 모델은 실제 시스템 번호를 사용합니다.

사이클 수명은 0.5C 및 25°C에서 최소 80%의 에너지 유지율로 8000회 이상 명시되어 있습니다. 이는 조건이 첨부된 투자 회수 모델에 필요한 수치입니다.

지능형 공냉식 에어컨, 에어로졸 및 퍼플루오로헥사논 화재 방지, IP54 및 두 변형 모두 1095*1210*2120mm 캐비닛에 2050kg을 탑재했습니다.

기술 사양

베어 클러스터를 구입하는 사람

기존 PCS 라인이 있는 통합업체: 클러스터는 재고 및 지원을 위한 두 번째 인버터 SKU 없이 카탈로그에 스토리지를 추가합니다.

여러 사이트에 걸쳐 하나의 배터리 파트너를 표준화하는 EPC - 동일한 2050kg 캐비닛, 동일한 통신 인터페이스, 모든 곳에서 동일한 예비 부품 목록.

PV 발전소를 DC 결합 스토리지로 전환하는 프로젝트. 클러스터는 기존 인버터의 DC 버스에 위치하며 기존 인버터는 그 역할을 유지합니다.

고객이 PCS를 별도로 조달하고 배터리는 공장 테스트를 거쳐 독립적으로 인증된 장치로 도착해야 하는 컨테이너 프로젝트입니다.

제어 아키텍처가 독점적이고 DC 구성 요소만 슬롯에 삽입되는 광산 및 산업 현장을 위한 백업 빌드입니다.

PCS와의 매칭 및 스태킹

첫 번째 점검은 전압입니다. 클러스터의 작동 창(모델에 따라 604~806VDC 또는 672~864VDC)은 배터리가 비어 있는 상태와 완전 충전 사이에서 전체 창을 차지하므로 양쪽 끝에 여유를 두고 PCS DC 입력 범위 내에 있어야 합니다.

두 번째 확인은 악수입니다. 클러스터는 CAN, 이더넷 및 RS485를 표준으로 사용하며 원격 서비스를 위한 4G 옵션도 제공합니다. EMS는 그 중 하나를 말하거나 프로토콜 게이트웨이를 얻습니다. 제어 엔지니어가 공장 호출 없이 SOC, 전류 제한 및 보호 경보를 매핑할 수 있도록 문서 팩과 함께 레지스터 맵을 게시합니다.

랙을 다시 설치하는 것이 아니라 클러스터를 추가하여 용량을 늘립니다. 동일한 모델의 두 번째 241kWh 클러스터는 동일한 DC 버스에 병렬로 연결됩니다(일치하는 공칭 전압이 조건임). 사이트 EMS는 이를 두 개의 DC 소스로 집계합니다. 전력은 PCS에 의해 제한됩니다. 에너지 규모는 225 또는 241kWh 단계입니다.

안전 및 인증 파일

화재 예방은 2단계로 이루어집니다. 즉, 팩 수준의 에어로졸, 캐비닛 볼륨의 퍼플루오로헥사논 등 구성 보험사는 이제 상용 배터리를 기대하고 있습니다.

PACK에는 CE 및 RoHS가 포함되어 있습니다. 장비는 세관 및 현장 보험사가 확인을 요청하는 문서인 UN38.3 및 MSDS와 함께 배송됩니다.

DC 하단 입구가 있는 IP54 엔클로저로 캐비닛 내부의 팩 수납부에서 전기 글랜드 영역을 분리합니다.

지능형 공냉식 에어컨은 14~15개 팩을 엄격한 온도 범위로 유지합니다. 컨트롤러는 셀 온도에 따라 팬을 조절합니다.

작동 범위는 0°C ~ +50°C, 응축 없는 0-95%RH, 위의 정격 감소가 있는 고도 2000m입니다. 서명하기 전에 사이트가 그 안에 있는지 확인하십시오.

모든 클러스터는 팩 수준 로깅을 통해 전체 0.5CP 공장 사이클링 테스트를 완료하고 승인 보고서가 장치와 함께 제공됩니다.

클러스터가 Yueqing에서 조립되는 방법

1. 셀 섭취 - 314Ah LFP 셀은 빌드가 시작되기 전에 용량 및 내부 저항을 위해 샘플링됩니다.

2. 팩 조립 — 51.2V/314Ah 팩은 용접, 배선 ​​및 팩 BMS와 장착된 후 절연 테스트를 거칩니다.

3. 캐비닛 제작 - 강판은 CNC 절단, 굽힘, 용접 및 부식 방지 분말 코팅 처리되어 있습니다.

4. 랙킹 - 팩은 DC 버스에 토크를 가하고 점검한 상태로 1P224S 또는 1P240S 스트링에 설치됩니다.

5. 열 및 화재 설비 - 에어컨, 덕트, 에어로졸 발생기 및 퍼플루오로헥사논 시스템을 설치하고 테스트했습니다.

6. 제어 배선 - 클러스터 컨트롤러, 통신 게이트웨이 및 DC 하단 입력 글랜드가 종료되고 확인됩니다.

7. 승인 테스트 - 일련 번호에 대해 기록된 팩 수준 전압 및 온도를 사용하여 0.5CP 충전 및 방전합니다.

8. 포장 - 2050kg 캐비닛은 강화 팔레트에 고정되어 있고 충격 표시기가 장착되어 있으며 화물용 상자에 포장되어 있습니다.

어떤 클러스터 및 얼마나 많은 클러스터

먼저 PCS 전압 창을 기준으로 모델을 선택하고 두 번째로 에너지 목표를 선택하세요. 750-900V DC 버스는 241kWh 클러스터(672~864VDC)를 가리킵니다. 600-800V 버스는 225kWh 장치(604~806VDC)를 가리킵니다. 전압 불일치를 강요한다는 것은 배터리나 인버터의 성능을 저하시키는 것을 의미하며 둘 다 투자 회수에 해를 끼칩니다.

그런 다음 파견 기간을 기준으로 클러스터 수를 계산합니다. 각 225kWh 클러스터는 150A 표준을 버스에 제공하므로 2시간 기간 동안 유용한 에너지는 명판이 아니라 PCS가 변환하는 것입니다.

조달 형태에 대해 솔직하게 말하십시오. 프로젝트에 아직 PCS와 EMS가 없다면 베어 클러스터는 잘못된 시작점이 됩니다. 동일한 공장 범위의 통합 캐비닛이나 컨테이너가 시운전에 더 빨리 도달하게 됩니다. 클러스터는 이미 스택의 나머지 부분을 소유한 구매자를 위한 것입니다.

클러스터 인용문에 넣을 질문

공칭뿐만 아니라 전압 창을 요청하십시오. PCS가 850V에서 클립되고 팩이 864V로 충전되는 경우 '768V'로 표시된 클러스터는 여전히 쓸모가 없을 수 있습니다.

통신 등록 지도가 장치와 함께 배송되는지 아니면 NDA 검토 후에만 배송되는지 물어보십시오. 우리의 지도는 문서 팩에 있습니다.

화재 예방이 어떻게 진행되는지 물어보십시오. 여기에는 에어로졸과 퍼플루오로헥사논이 모두 존재합니다. 단일 에이전트 견적으로 인해 보험 파일이 변경됩니다.

주기 주장에 속도, 온도 및 유지가 명시되어 있는지 물어보십시오. 조건 없는 '8000주기'는 사양이 아닙니다.

상업적 조건: 표준 클러스터의 경우 영업일 기준 25-35일, 5년 보증, 프로토타입 통합 작업의 경우 MOQ 1개 단위.

2050kg 클러스터 배송

캐비닛의 크기는 1095*1210*2120mm이고 무게는 두 변형 모두에서 2050kg이므로 현장에서 필요한 크레인용 리프팅 지점과 지게차 포켓이 있는 강화 팔레트 위에서 이동합니다.

배터리가 설치된 상태에서 배송은 UN3480 위험물입니다. UN38.3 보고서와 MSDS를 준비하고 출발지에서 약 1주일의 DG 예약 리드 타임을 추가해야 합니다.

조건은 요청 시 CIF가 포함된 FOB 닝보 또는 상하이입니다. 트럭 구획당 하나의 클러스터는 도로 화물의 실제 부하입니다. 경로가 허용하는 경우 두 개는 버팀대가 있는 20피트 컨테이너에 적합합니다.

서비스 및 용량 약속

팩, 에어컨, 소방 시스템 및 클러스터 컨트롤러를 하나의 배송 단위로 5년 보증합니다.

용량 유지는 명시된 0.5C 사이클링에서 80%로 보장되며, 이는 공장 승인 로그에 대해 벤치마킹되었습니다.

팩은 현장에서 교체 가능합니다. 약한 팩은 나머지 스트링을 건드리지 않은 상태로 몇 시간 내에 교체되며, BMS는 재시작 시 균형을 다시 맞춥니다.

CAN/Eth/RS485(4G 옵션)를 통한 원격 진단을 통해 엔지니어는 팩 수준 데이터를 읽고 사이트 에너지 보고서에 표시되기 전에 드리프트에 플래그를 지정할 수 있습니다.

연간 서비스에는 필터 청소, 화재 압력 점검, 토크 확인 및 용량 실행이 포함됩니다. 예비 팩은 영업일 기준 5~7일 이내에 배송됩니다.

반복되는 통합 실수

잘못됨: DC 창이 배터리 범위와 거의 겹치지 않는 PCS에 클러스터를 연결합니다. 오른쪽: 604~806VDC 또는 672~864VDC가 양쪽 끝에 여백을 두고 PCS 창 내부에 있는지 확인합니다.

잘못됨: 하나의 버스에 225kWh와 241kWh 클러스터를 혼합합니다. 오른쪽: 병렬 장치는 공칭 전압이 일치하도록 동일한 모델이어야 합니다.

잘못된 점: DC 하단 입구 글랜드를 물 유출에 접근할 수 있도록 남겨두는 것입니다. 오른쪽: 설치 시 글랜드를 밀봉하고 베이스 부분을 깨끗하게 유지합니다.

틀림: IP54가 어디에서나 실외 노출을 의미한다고 가정합니다. 오른쪽: 고인 물이 아닌 먼지와 물 튀김을 견딜 수 있습니다. 클러스터를 홍수가 발생하기 쉬운 땅에 두지 마십시오.

잘못됨: 전원을 공급하기 전에 통신 맵 테스트를 건너뛰었습니다. 오른쪽: 클러스터가 버스에 연결되기 전에 EMS로 벤치 수준 CAN/RS485 핸드셰이크를 실행합니다.

통합업체가 보고하는 내용

두바이의 한 시스템 통합업체는 2025년 초 호텔 프로젝트를 위해 241kWh 클러스터와 500kW PCS를 결합했습니다. 수석 엔지니어는 CAN 레지스터 맵을 사용하면 오후에 EMS 매핑을 완료할 수 있었고 공장 테스트 보고서를 통해 지방 당국의 문서 검토가 간단해졌다고 말했습니다. 하지만 DC 케이블 테일이 표준 관행보다 짧기 때문에 정션 박스를 추가했습니다.

케이프타운의 EPC는 세 개의 소매 사이트에 걸쳐 225kWh 클러스터를 표준화했습니다. 조달 책임자는 동일한 2050kg 캐비닛과 공통 예비 부품 목록이 현장 물류를 단순화했다고 지적했으며, 시운전 직원은 에어컨의 서비스 액세스 패널이 선호하는 레이아웃으로 벽을 향한 측면에 놓여 있다고 불평했습니다.

콜롬비아 메데인의 광산 계약자는 디젤 하이브리드 시스템 뒤의 DC 버스 한 대에서 241kWh 클러스터 2개를 운영하고 있습니다. 제어 엔지니어는 광고된 대로 SOC와 일치하는 병렬 구성을 확인하고 케이블 없이 클러스터 진단이 제어실에 도달할 수 있도록 더 긴 WiFi 안테나 옵션을 요청했습니다.

통합자가 서명하기 전에 묻는 답변

Q: PCS가 포함되어 있나요?

A: 아니요 - 이는 DC 측 배터리 클러스터입니다. CAN, 이더넷 또는 RS485(4G 옵션)를 통해 PCS/EMS에 전달됩니다.

Q: 어떤 PCS 전압이 일치합니까?

A: 225kWh 클러스터는 604~806VDC에 걸쳐 있습니다. 241kWh는 672~864VDC에 이릅니다. 범위와 비교하여 PCS DC 창을 확인하십시오.

Q: 두 개의 클러스터를 병렬로 실행할 수 있습니까?

A: 예, 동일한 DC 버스에 있는 동일한 모델 클러스터, 일치하는 공칭 전압, 사이트 EMS에 의해 집계됩니다.

Q: 표준 전류는 무엇입니까?

A: 0.5CP 속도에서 클러스터당 150A; PCS는 전력을 정의하고 클러스터는 에너지를 정의합니다.

Q: 왕복 효율은 얼마나 됩니까?

A: 1회 충전 및 1회 방전 시 0.5C에서 최대 88%(보조 장치 포함).

Q: 세포는 얼마나 오래 지속되나요?

A: 0.5C 및 25°C에서 최소 80% 유지율로 8000회 이상 주기; 주변 온도가 높을수록 시간이 단축됩니다.

Q: 타사 EMS에서도 작동합니까?

A: 예. 레지스터 맵은 문서 팩의 일부이므로 엔지니어가 공장 호출 없이 통합할 수 있습니다.

Q: 리드타임은 무엇입니까?

A: 표준 클러스터의 경우 영업일 기준 25~35일, 출발지에서 위험물 예약에 약 1주일이 소요됩니다.
