백업 및 태양광용 10kWh 가정용 배터리 에너지 저장 시스템

사람들은 종종 백업용 10kWh 가정용 배터리 에너지 저장 시스템과 태양광을 킬로와트시 단위로 비교하지만 이는 구매 결정의 절반에 불과합니다. 나머지 절반은 배터리가 이미 설치된 인버터와 통신할 수 있는지 여부입니다. 그렇지 않으면 배터리가 의도한 대로 작동하지 않을 수 있습니다.

백업 및 태양광 범위를 위한 10kWh 가정용 배터리 에너지 저장 시스템은 양면을 포괄합니다. 2.56kWh부터 10.24kWh까지 6가지 용량을 통해 명목상의 수치가 아닌 측정된 가구 소비량에 맞게 크기를 조정할 수 있습니다. 25.6V, 48V, 51.2V의 세 가지 전압 플랫폼이 일반적인 하이브리드 인버터 입력 범위와 일치합니다.

통신은 모든 모델에서 표준으로 RS485, RS232 및 CAN이며 WiFi, 4G 및 Bluetooth를 옵션으로 사용할 수 있습니다. 셀은 알루미늄 케이스에 들어 있는 LFP로, 0.5C 및 25°C에서 6000사이클 이상 정격을 가지며 최소 80% 용량이 유지됩니다.

여섯 가지 변형이 다른 점

백업 및 태양광용 10kWh 가정용 배터리 에너지 저장 시스템의 경우 2.56kWh는 25.6V100Ah(8S1P) 또는 51.2V50Ah(16S1P)의 두 가지 방법으로 제공됩니다. 동일한 에너지, 다른 전압; 가격보다는 인버터의 DC 입력 창을 기준으로 선택해야 합니다.

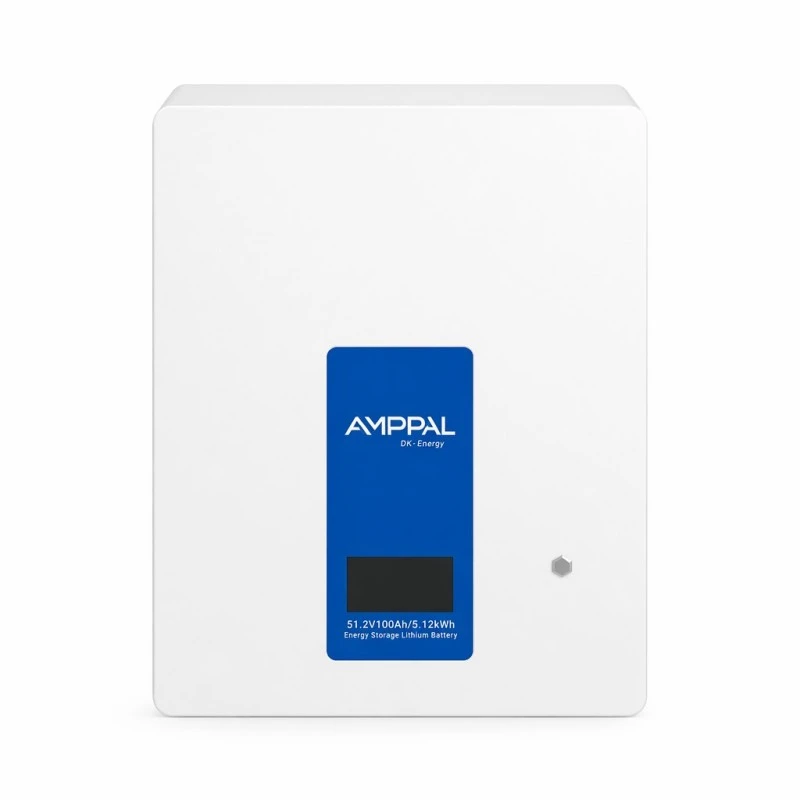

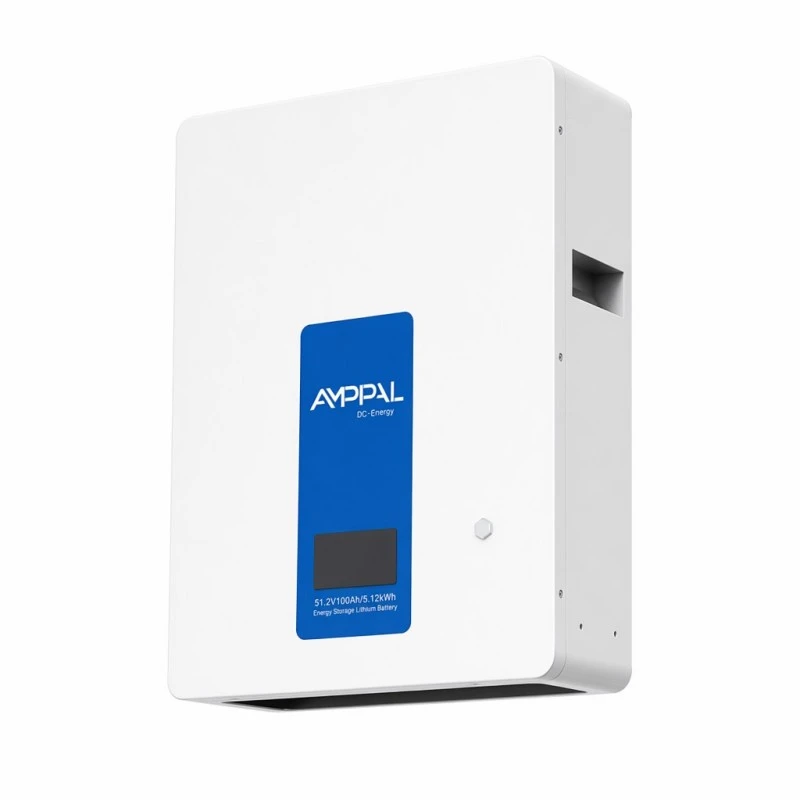

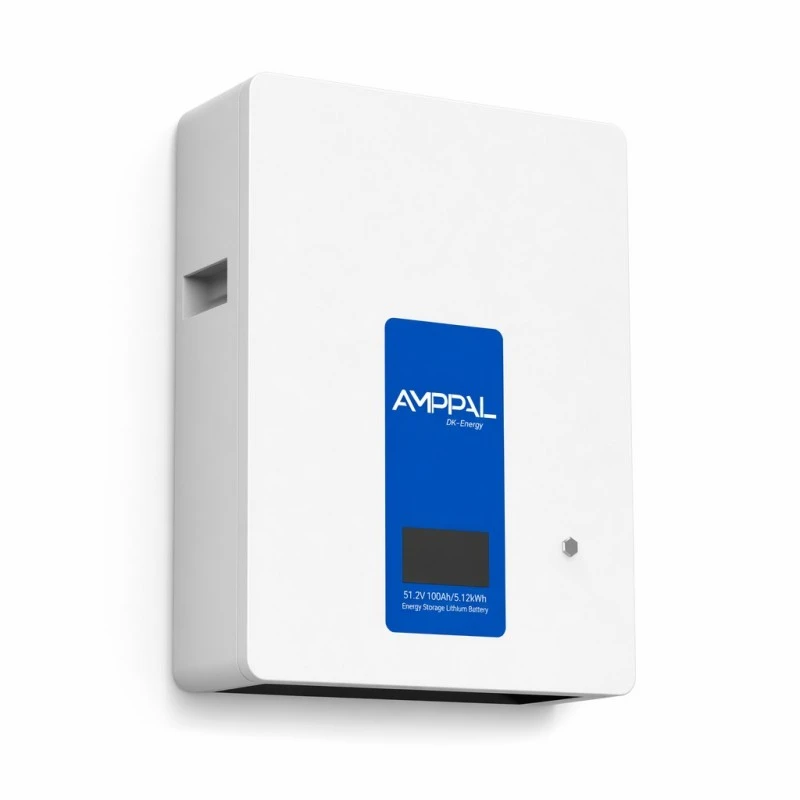

4.8kWh(48V100Ah, 15S1P)와 5.12kWh(51.2V100Ah, 16S1P)는 각각 42kg과 46kg으로 440*585*170mm 차체를 공유합니다. 48V 장치는 40.5-54VDC 창 주위에 지정된 구형 인버터에 적합합니다.

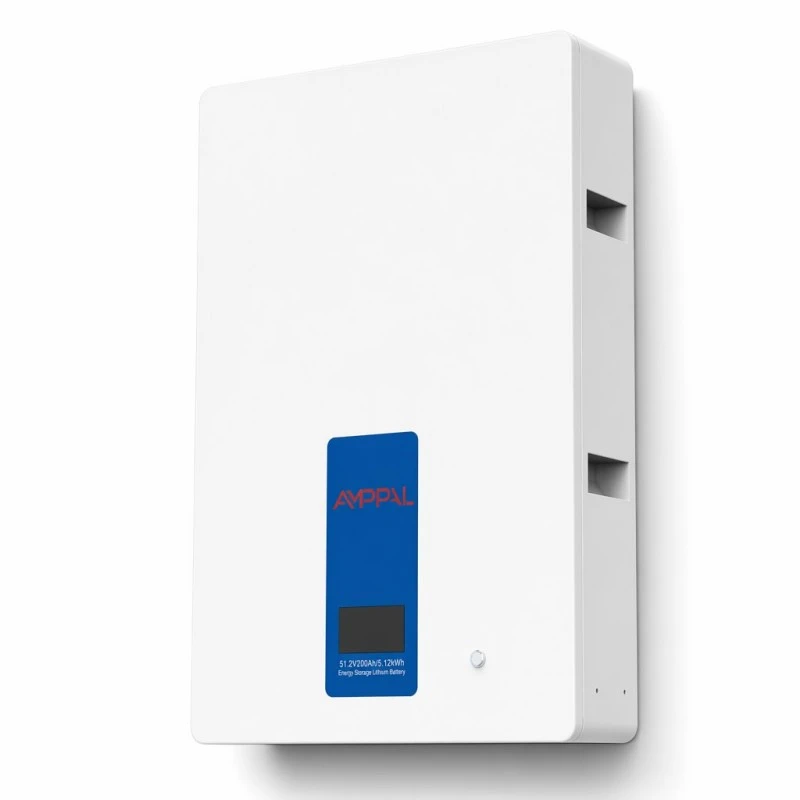

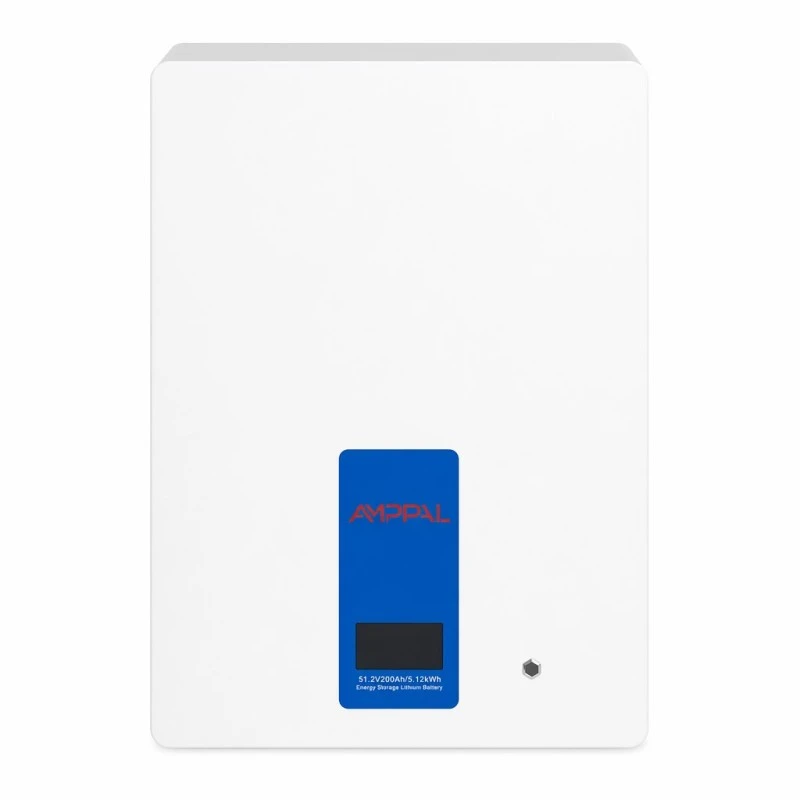

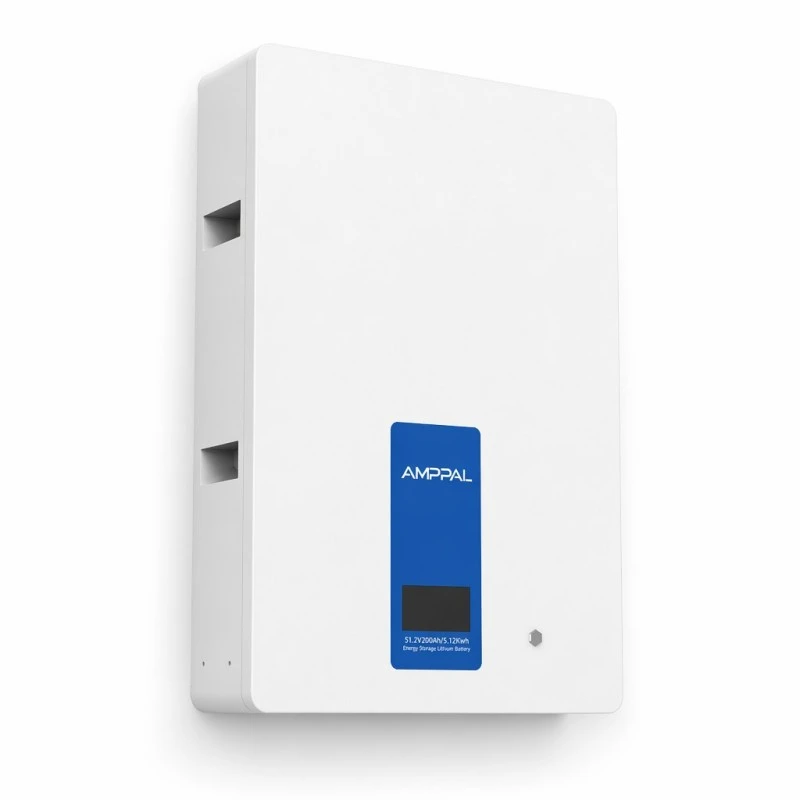

80kg, 85kg에서 9.6kWh(48V200Ah), 10.24kWh(51.2V200Ah)는 540*800*170mm로 스텝업되며, 표준 방전전류를 50A에서 100A로 높인다.

최대 방전은 더 작은 4개의 장치에서 100A이고 200Ah 쌍에서는 105A입니다. 이는 배터리가 동시에 많은 부하를 견딜 수 있는지 여부를 결정합니다.

한 가지 예외: 51.2V50Ah 변형은 다른 소형 장치의 100A의 절반인 최대 50A로 충전됩니다. 이는 대규모 어레이에서 잉여가 빠르게 생성되는 경우 중요합니다.

모든 모델에는 팩 내부에 12g 에어로졸 억제 장치, 팬이 없는 자연 냉각 및 5~10년 보증이 포함되어 있습니다.

기술 사양

크기 조정: 필요한 용량 파악

일일 총량이 아닌 저녁 및 밤새 소비부터 시작하십시오. 주간 로드는 어레이에서 제공됩니다. 배터리는 패널이 아무것도 생산하지 않는 시간을 커버합니다. 일주일 내내 측정기에서 해당 수치를 가져옵니다.

일몰과 일출 사이에 4~6kWh를 사용하는 가구는 5.12kWh 단위로 충분한 서비스를 제공합니다. 8~10kWh 범위의 소비량은 10.24kWh 모델을 가리킵니다.

그런 다음 어레이를 확인하십시오. 일일 잉여 생산량보다 큰 배터리는 일년 내내 부분 충전 상태로 유지되므로 불필요한 비용이 발생하고 주기 활용도가 감소할 수 있습니다. 온대 기후에서 3kW 어레이가 10.24kWh의 스토리지를 정당화하는 경우는 거의 없습니다.

하이브리드 인버터와 페어링

백업 및 태양광용 10kWh 가정용 배터리 에너지 저장 시스템의 경우 호환성은 두 가지 확인 사항으로 귀결됩니다. 첫째, 전압: 인버터의 배터리 입력 범위에는 팩의 작동 창이 포함되어야 합니다. 즉, 25.6V 장치의 경우 20~29.2VDC, 48V 장치의 경우 40.5~54VDC, 51.2V 장치의 경우 43.2~57.6VDC입니다.

둘째, 프로토콜. BMS는 RS485, RS232 및 CAN을 지원합니다. CAN은 일반적으로 하이브리드 인버터에 사용됩니다. 프로토콜 매핑을 확인하거나 구성 파일을 제공할 수 있도록 주문하기 전에 인버터 제조업체와 모델을 제공하십시오.

통신이 없으면 배터리는 계속 충전 및 방전될 수 있지만 인버터는 충전 상태를 읽거나 BMS 전류 제한을 적용할 수 없습니다. 전압 기반 관리는 노화를 가속화할 수 있으며 앱에서 사용 가능한 SOC 판독값을 제공하지 않습니다.

안전설계 및 인증

알루미늄 케이스 각형 셀의 LFP 화학 - 케이스에는 파우치가 통풍구를 형성하는 셀 팽창이 포함되어 있습니다. 이는 집 내부에 장착된 배터리와 관련이 있습니다.

각 팩에는 열 이벤트가 셀 간에 전파되기 전 열 이벤트의 초기 단계에서 인클로저 내부에서 방전되는 12g 에어로졸 억제 장치가 포함되어 있습니다.

25.6V100Ah 변형은 CE, ROHS, FCC, UN38.3, MSDS 및 ISO9001 인증을 받았습니다. 나머지 변형에는 CE, ROHS 및 FCC가 포함되어 있습니다.

UN38.3 테스트 및 MSDS는 리튬 배송에 대한 화물 운송업체 및 세관에서 요구합니다. 둘 다 주문할 때마다 발행됩니다.

모든 팩은 직렬 조립 전에 용량 등급이 지정되고 내부 저항이 일치됩니다. 16S 스트링에서는 하나의 약한 셀이 16개 전체의 가용 용량을 제한합니다.

각 장치는 포장 전 테스트에서 완전 충전 및 방전 주기를 완료하며 BMS 로그는 일련 번호와 함께 보관됩니다.

이 팩이 제조되는 방법

1. 셀 섭취량 - 모든 배치는 공급자가 선언한 수치에 대비하여 용량, 내부 저항 및 개방 회로 전압에 대해 샘플링됩니다.

2. 등급 지정 및 일치 - 셀이 비닝되므로 각 팩은 혼합 재고가 아닌 좁은 성능 범위로 구성됩니다.

3. 모선 용접 - 직렬 연결은 레이저 용접 및 인장 테스트를 거쳤습니다. 열악한 용접 표면은 몇 년 후 뜨거운 접합으로 나타납니다.

4. BMS 통합 — 인클로저가 닫히기 전에 보드가 장착되고, 밸런싱 리드가 라우팅되고 셀별로 검증됩니다.

5. 인클로저 어셈블리 - 내부에서 판금 성형 및 분체 코팅 처리되었으며 LCD 및 에어로졸 억제 장치가 설치되었습니다.

6. 펌웨어 및 프로토콜 로딩 - RS485, RS232 및 CAN은 기준 인버터 하드웨어에 대해 테스트되었습니다.

7. 전체 사이클 테스트 - 기록된 셀 수준 전압 및 온도를 사용하여 정격 전류에서 1회 완전한 충전 및 방전을 수행합니다.

8. 포장 - 쿠션이 있는 폼 상자, UN3480 위험물 라벨링을 적용한 후 수출을 위해 팔레트로 운반합니다.

이 배터리가 속해 있는 곳과 속하지 않는 곳

실내 장착용으로 제작되었습니다. IP20은 손가락과 12mm 이상의 단단한 물체에 대한 보호 기능을 제공하며 물에 대한 보호는 제공하지 않습니다. 적합한 위치에는 차고, 다용도실, 지하실 또는 공장실이 포함됩니다.

작동 범위는 0~+40°C, 습도는 65±20%RH, 고도는 최대 2500m입니다. 영하로 떨어지는 기후에 난방이 되지 않는 차고는 겨울 내내 배터리를 충전 범위 밖에서 유지하게 됩니다. BMS는 0°C 미만에서 충전을 거부합니다. 이는 결함이 아닌 정상적인 보호 동작입니다.

실행 가능한 유일한 위치가 실외인 경우 IP 등급 실외 캐비닛이 필요합니다. 본 제품은 실외 설치용이 아닙니다.

가정용 배터리 공급업체에 문의할 질문

주기 수명은 속도, 온도, 유지율과 함께 명시되어야 합니다. 이 범위의 경우 0.5C 및 25°C에서 80% 유지율에서 >6000사이클입니다. 해당 한정자가 없는 사이클 번호는 불완전합니다.

IP 등급과 허용 설치 위치를 확인하세요. IP20 팩은 실내 전용입니다.

특정 인버터에 대한 BMS 프로토콜이 검증되었는지 또는 대부분의 브랜드와 호환되는 것으로만 설명되어 있는지 확인하십시오. 우리는 모델을 확인하거나 테스트되지 않았음을 명시합니다.

보증 범위가 명시되어야 합니다: 달력 연도, 주기 또는 보유 용량. 이 범위는 구성 및 시장에 따라 5~10년이 소요됩니다.

상업적 용어: MOQ는 표준 변형의 경우 1단위입니다. 셀 브랜드, 전압, 크기 및 하우징 색상에 따라 OEM 및 ODM이 가능합니다. 맞춤형 빌드의 경우 리드 타임이 연장됩니다.

포장, 중량 및 리튬 화물

패키지 크기는 총 중량 32kg 및 36kg의 2.56kWh 장치의 경우 500*520*230mm, 50kg 및 54kg의 4.8kWh 및 5.12kWh 장치의 경우 500*630*240mm, 86kg 및 92kg의 9.6kWh 및 10.24kWh 장치의 경우 600*860*230mm입니다. 심한. 가장 큰 변형에는 벽 브래킷 위로 2인이 들어 올려야 합니다.

상자는 고정된 팩으로 폼 쿠션 처리되어 있으며 모든 상자에는 UN3480 클래스 9 라벨이 부착되어 있습니다. 해상 화물에는 위험물 예약이 필요합니다. 선언문이 준비되고 UN38.3 보고서와 MSDS가 문서와 함께 이동됩니다.

조건은 EXW, FOB 닝보 또는 상하이 및 CIF입니다. 항공 화물은 리튬 충전 상태 규정에 따라 샘플을 운송하지만 대부분의 유통업체는 해상으로 통합합니다. 위험물 일정을 잡는 데 추가 시간을 허용하십시오.

보증 조건 및 성능 저하의 형태

보증은 셀, BMS, LCD 및 인클로저를 하나의 단위로 포함하여 변형 및 시장에 따라 5~10년 동안 지속됩니다.

용량 손실은 점진적입니다. 0.5C에서 6000사이클을 초과하면 팩은 최소 80%를 유지합니다. 3년 후 명판보다 약간 낮은 수치가 나타나는 것은 정상입니다.

RS485 또는 CAN을 통해 읽은 BMS 로그를 통해 오류를 진단할 수 있습니다. 내보내기 파일을 사용하면 현장 방문 없이 영향을 받는 셀 그룹을 식별할 수 있습니다.

교체 팩은 재고에서 배송됩니다. 멀티팩 설치에서는 단일 장치를 교체하고 나머지 뱅크는 계속 작동할 수 있습니다.

일상적인 유지 관리가 필요하지 않습니다. 터미널, 장착 볼트 및 환기 공간을 매년 육안으로 점검하는 것이 좋습니다.

지원 요청을 유발하는 설치 오류

잘못된 예: 85kg 팩을 석고보드에 고정했습니다. 정답: 변형의 총 중량을 기준으로 고정 장치를 확인하여 석조 구조물이나 정격 강철 프레임에 장착합니다.

잘못된 예: 추운 날씨에 난방이 되지 않는 차고에 설치하는 것입니다. 정답: 충전 기간은 0°C에서 시작됩니다. 그 아래에서는 BMS가 설계상 충전을 차단합니다.

올바르지 않음: 인버터의 DC 창을 확인하기 전에 연결했습니다. 정답: 먼저 인버터 데이터시트에서 20~29.2V, 40.5~54V 또는 43.2~57.6V를 확인하세요.

부정확함: 통신 케이블 없이 충전되기 때문에 통신 케이블을 건너뜁니다. 정확함: CAN 또는 RS485가 없으면 인버터는 SOC를 읽거나 BMS 제한을 준수할 수 없습니다.

잘못된 예: 장치를 밀봉된 찬장에 넣어두었습니다. 정답: 팬 없이 자연 대류에 의존합니다. 설명서에 명시된 공간을 그대로 두십시오. 그렇지 않으면 셀이 과열되어 수명을 잃게 됩니다.

현장 사용 시 설치 참고 사항

안달루시아의 한 설치업체는 2025년부터 하이브리드 인버터와 함께 약 30개의 10.24kWh 장치를 장착했습니다. 보고된 주요 이점은 주문하기 전에 각 인버터 모델에 대해 CAN 프로토콜을 확인하여 시운전 문제를 줄인 것입니다.

두 개의 5.12kWh 장치를 운영하는 Limassol의 주택 소유자는 첫 번째 시도에서 페어링이 작동했다고 보고했습니다. LCD는 배낭이 어깨 높이보다 높을 때 읽기 어려울 수 있도록 기울어져 있습니다. 이는 장착 위치를 선택할 때 고려해 볼 가치가 있습니다.

알마티의 한 유통업체는 난방이 되지 않는 차고에 설치하는 고객이 0°C 충전 차단을 경험하고 결함이 있다고 가정했다고 보고했습니다. 견적 문서에 난방 공간 요구 사항을 포함시켜 불만 사항을 해결했습니다.

자주 묻는 질문

Q: 어떤 용량을 선택해야 합니까?

A: 백업 및 태양광용 10kWh 가정용 배터리 에너지 저장 시스템의 경우 일일 총량이 아닌 야간 소비량입니다. 밤새 4-6kWh가 5.12kWh 단위에 적합합니다. 8~10kWh는 10.24kWh 모델을 가리킨다.

Q: 내 인버터와 함께 작동합니까?

A: 제조사와 모델을 알려주세요. BMS는 RS485, RS232 및 CAN을 지원합니다. 프로토콜 매핑은 주문하기 전에 확인됩니다.

Q: 외부에 설치할 수 있나요?

A: 아니요. IP20은 방수 기능을 제공하지 않습니다. 실내 장착 전용 - 차고, 다용도실, 지하실 또는 공장실.

Q: 48V 버전과 51.2V 버전의 차이점은 무엇입니까?

A: DC 창입니다. 48V 장치는 40.5~54VDC를 실행하고, 51.2V 장치는 43.2~57.6VDC를 실행합니다. 인버터의 입력 범위와 일치하십시오.

Q: 얼마나 오래 지속되나요?

A: 0.5C 및 25°C에서 6000사이클 이상(최소 80% 용량 유지). 매일 자전거를 타는 경우 이는 15년을 초과합니다.

Q: 여러 팩을 함께 연결할 수 있나요?

A: 예, 전압과 용량이 일치하는 팩을 병렬로 연결할 수 있습니다. 구성을 확인하려면 대상 뱅크 크기를 제공하십시오.

Q: 냉각이나 서비스가 필요합니까?

A: 자연 냉각, 팬 없음, 정기 서비스 없음. 환기 공간을 확보하고 매년 장착 상태를 점검하십시오.

Q: 어떤 인증을 가지고 있나요?

A: 전체 범위의 CE, ROHS 및 FCC와 25.6V100Ah 변형의 UN38.3, MSDS 및 ISO9001입니다. UN38.3 및 MSDS는 모든 주문과 함께 배송됩니다.
